AD9959 moduł generatora DDS 200MHz + LCD
Cena produktu: 525,00 zł
Zamawiana ilość:
Numer katalogowy BTE-456
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
AD9959 moduł generatora DDS 200MHz
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103

Moduł czterokanałowego generatora DDS 200MHz zbudowanego w oparciu o układ AD9959 będącego nową wersją układu AD9854. Moduł urządzenia jest wyposażony w wyświetlacz LCD TFT i przyciski funkcyjne. Sterowaniem funkcjami zarządza układ STM32F103. Dzięki czemu mamy autonomiczny generator DDS o 4 wyjściach, którego funkcjami możemy sterować bez dodatkowych bez dodatkowych urządzeń typu komputer itp.


BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
dane techniczne układu AD9959:
  • AD9959 4-kanałowy generator 500MSPS, max. 200MHz dla przebiegu sinus
  • niezależnie od częstotliwości możliwość regulacji amplitudy i fazy
  • 32bitowy akumulator zapewnia rozdzielczość częstotliwości lepszą niż 0,12Hz
  • 14 rejestrów fazy - rozdzielczość fazy 0,022 stopnia
  • 10 rejestrów amplitudy - 1024 kroków regulacji amplitudy
  • funkcje modulacji ASK amplitudy, PSK fazy, FSK częstotliwości
  • funkcja SWEEP liniowego przemiatania: amplitudy, fazy i częstotliwości
  • szybki interfejs komunikacyjny SPI
  • w pełni kompatybilny z oprogramowaniem ADI PC
  • z pomocą interfejsu USB 2.0 łatwy w użyciu
  • bardzo niski pobór mocy:
    przy użyciu 4 kanałów 200MHz pobór mocy wynosi tylko 580mW
  • regulacja częstotliwości: 0 - 200MHz z rozdzielczością 0.12Hz
  • amplituda wyjściowa:
    0-2Vpp przy impedancji 1MΩ
    0-1Vpp przy impedancji 50Ω
  • złącza wyjściowe sygnału SMA
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103

parametry modułu:
  • generator DDS na układzie AD9959
  • wyświetlacz LCD graficzny z podświetleniem
  • układ sterujący STM32F103
  • złącza wyjściowe SMA
  • złącze microUSB

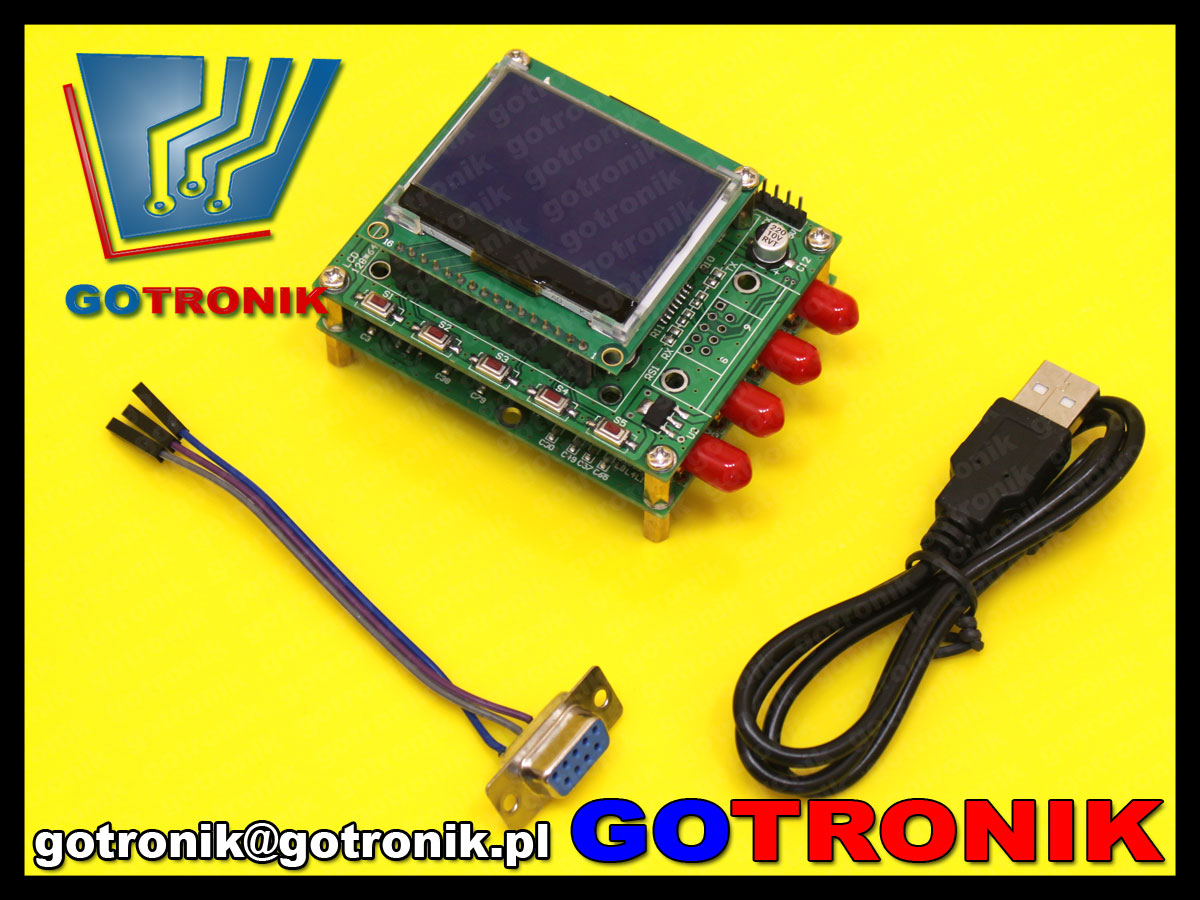

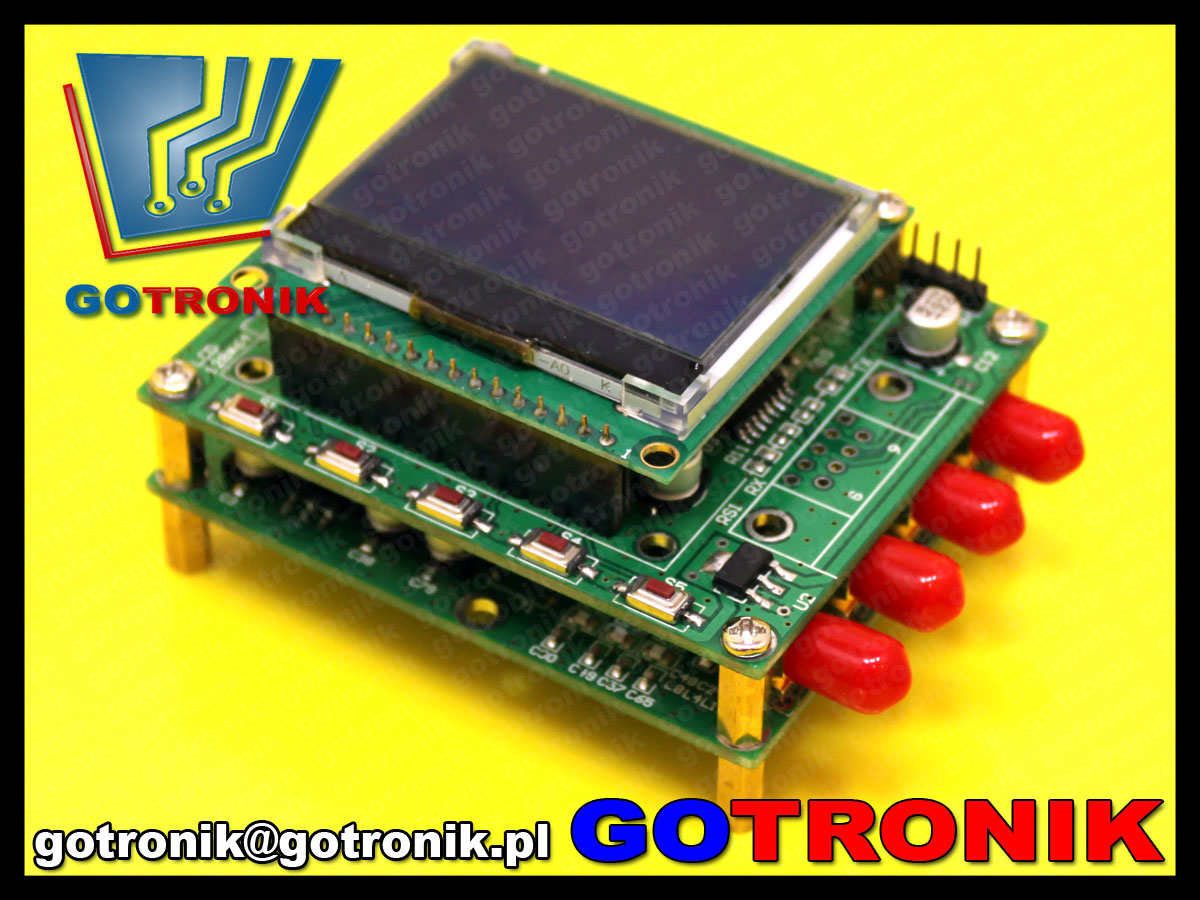

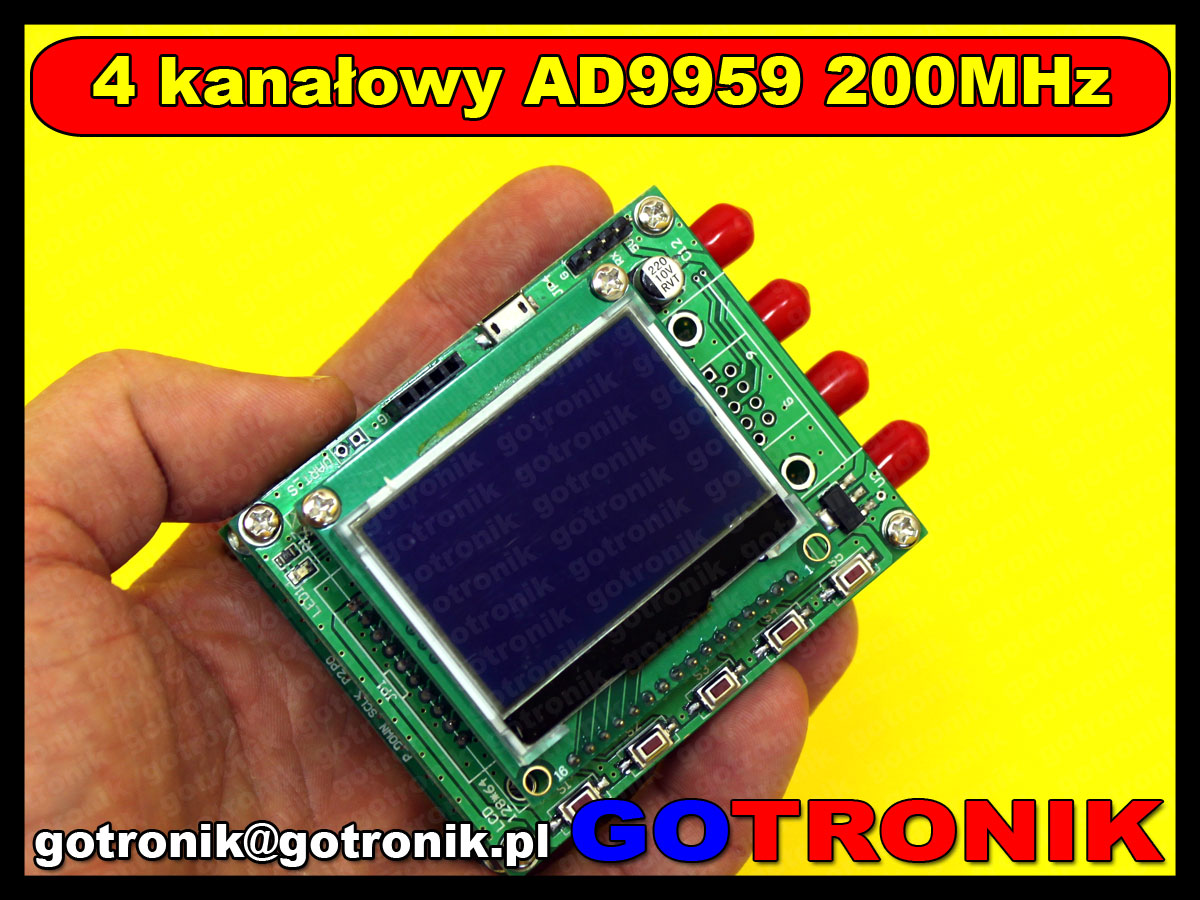

zdjęcia:
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
BTE-465 AD9959 moduł 4 kanałowego generatora DDS 200MHz STM32F103
AD9959 200Mhz DDS Signal Generator + TFT LCD Development board STM32F103  ADI Software
Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 06 marzec 2017.
