AD9959 moduł generatora DDS 200MHz
BTE-455 AD9959 moduł 4 kanałowego generatora DDS 200MHz

Moduł czterokanałowego generatora DDS 200MHz zbudowanego w oparciu o układ AD9959 będącego nową wersją układu AD9854. Moduł składa się z 2 osobnych płytek drukowanych. mamy możliwość współpracy z oprogramowaniem ADI.



dane techniczne:

  • AD9959 4-kanałowy generator 500MSPS, max. 200MHz dla przebiegu sinus
  • niezależnie od częstotliwości możliwość regulacji amplitudy i fazy
  • 32bitowy akumulator zapewnia rozdzielczość częstotliwości lepszą niż 0,12Hz
  • 14 rejestrów fazy - rozdzielczość fazy 0,022 stopnia
  • 10 rejestrów amplitudy - 1024 kroków regulacji amplitudy
  • funkcje modulacji ASK amplitudy, PSK fazy, FSK częstotliwości
  • funkcja SWEEP liniowego przemiatania: amplitudy, fazy i częstotliwości
  • szybki interfejs komunikacyjny SPI
  • w pełni kompatybilny z oprogramowaniem ADI PC
  • z pomocą interfejsu USB 2.0 łatwy w użyciu
  • bardzo niski pobór mocy:
    przy użyciu 4 kanałów 200MHz pobór mocy wynosi tylko 580mW
  • regulacja częstotliwości: 0 - 200MHz z rozdzielczością 0.12Hz
  • amplituda wyjściowa:
    0-2Vpp przy impedancji 1MΩ
    0-1Vpp przy impedancji 50Ω
  • złącza wyjściowe sygnału SMA

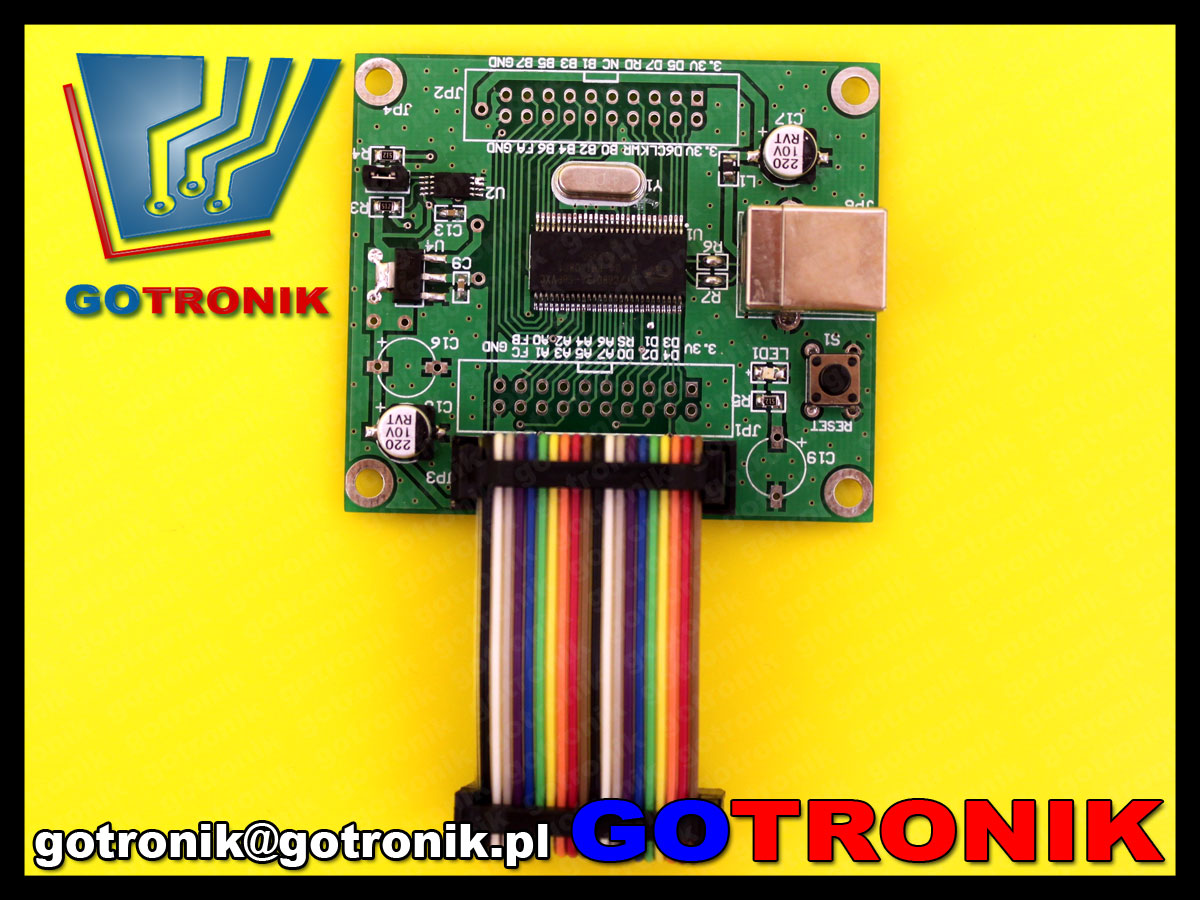

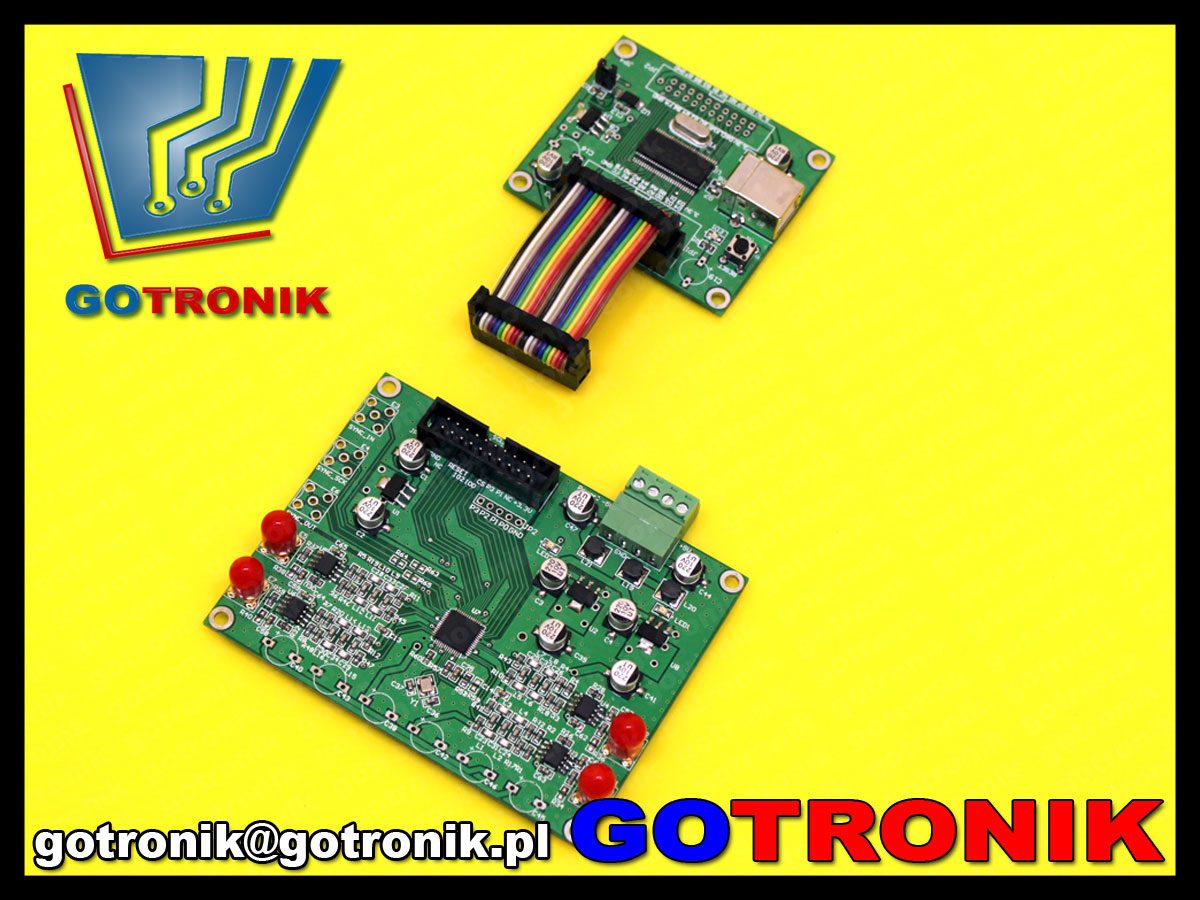

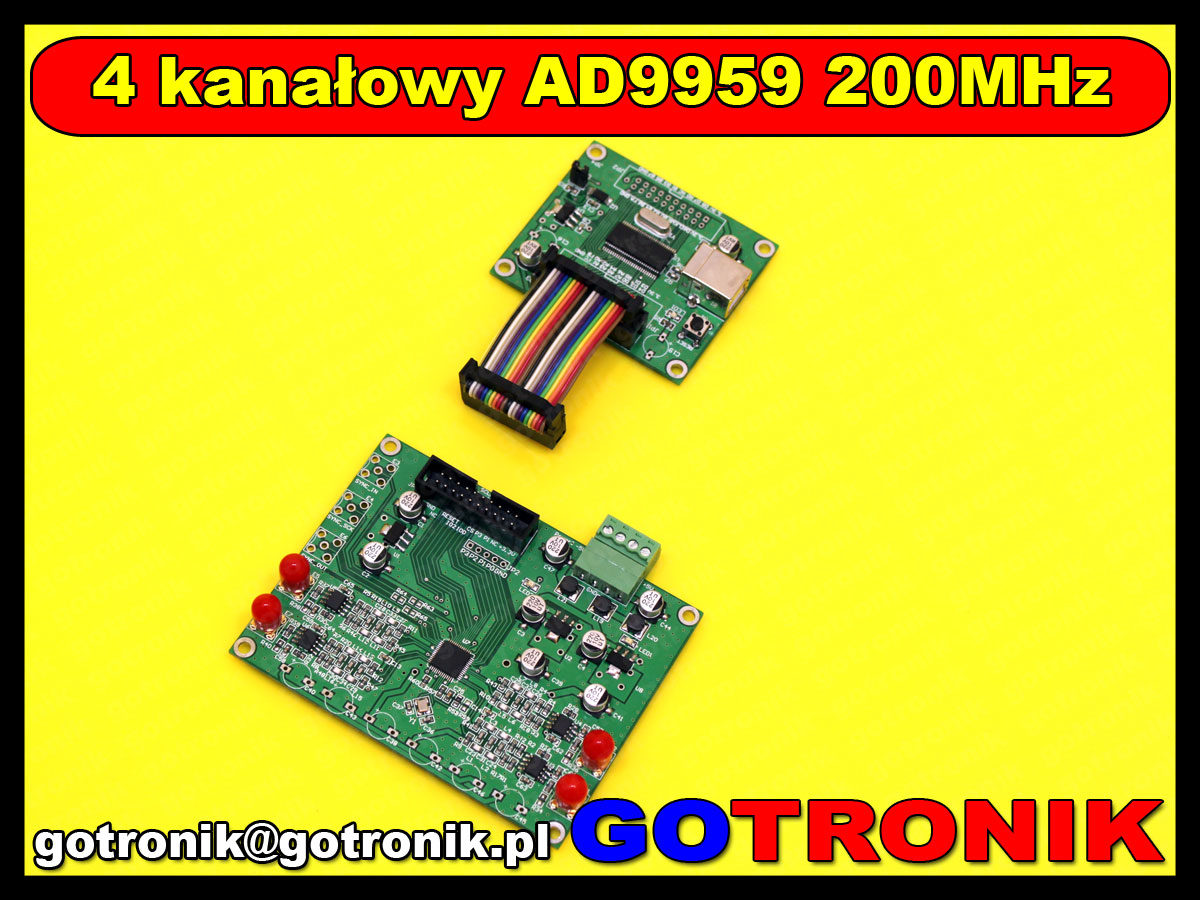

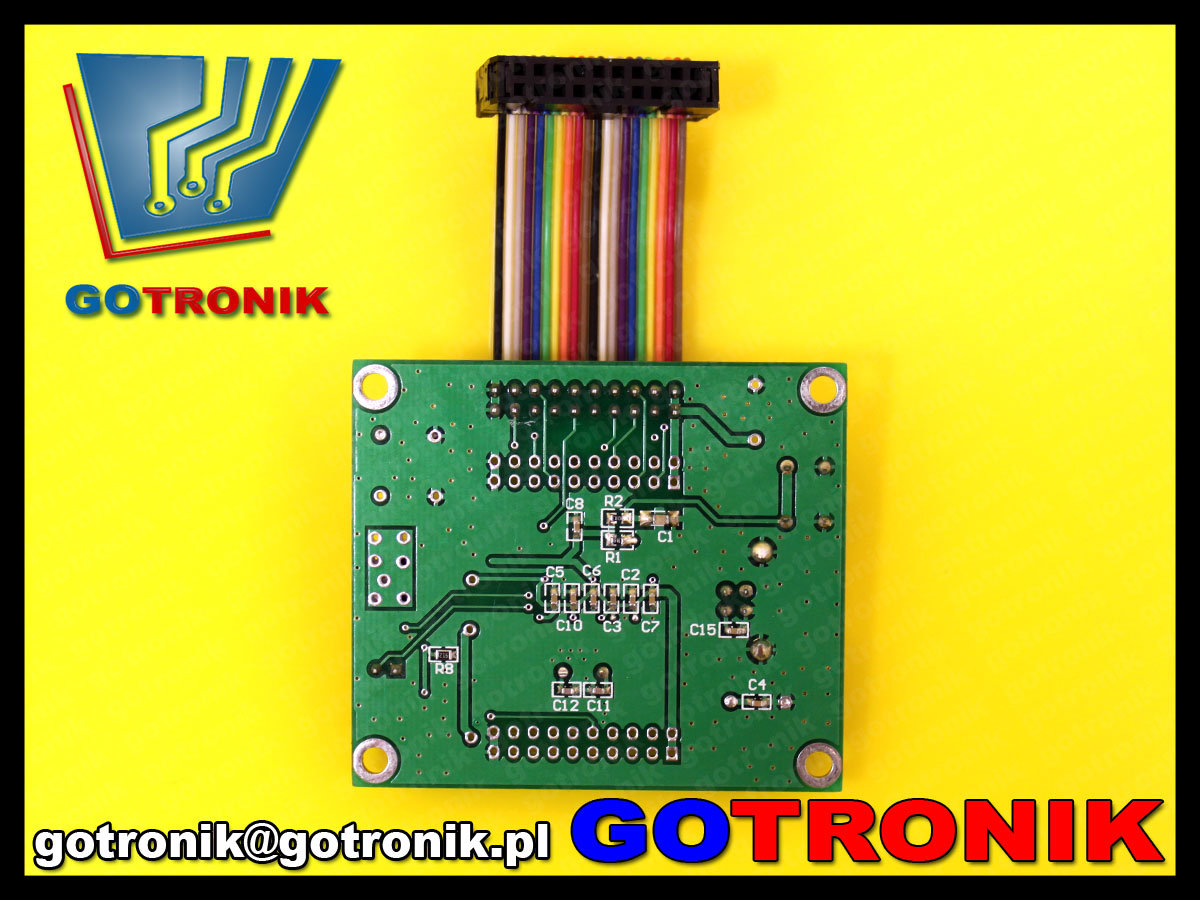

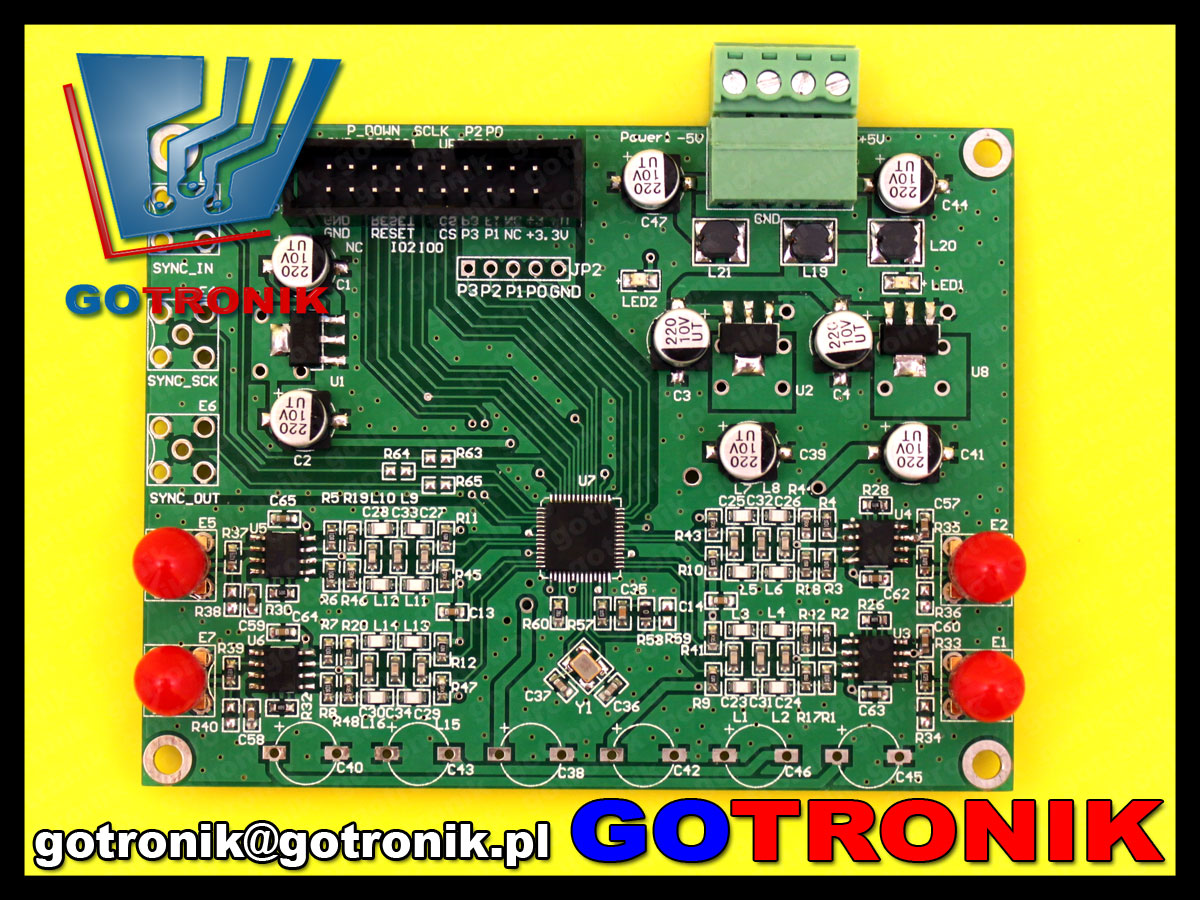

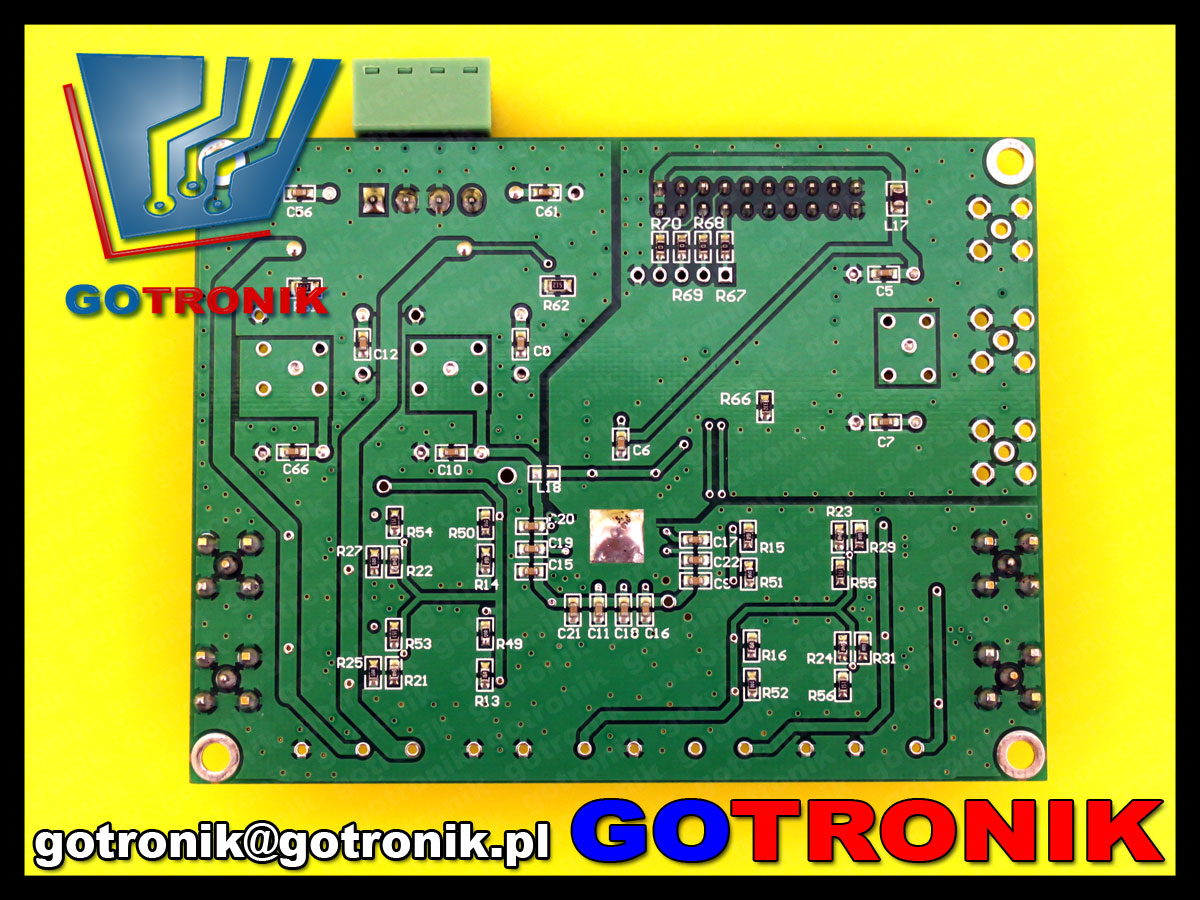

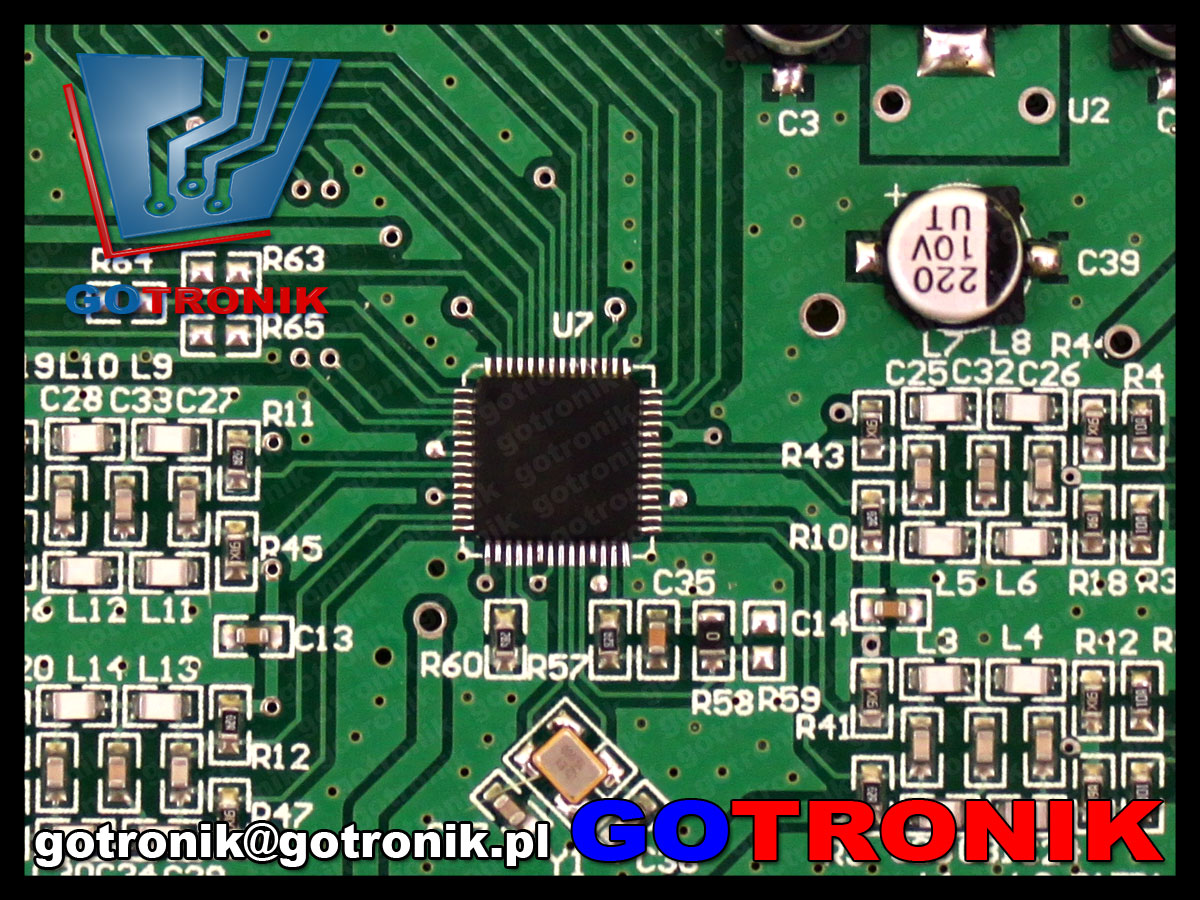

zdjęcia:
BTE-455 AD9959 moduł 4 kanałowego generatora DDS 200MHz
BTE-455 AD9959 moduł 4 kanałowego generatora DDS 200MHz
BTE-455 AD9959 moduł 4 kanałowego generatora DDS 200MHz
BTE-455 AD9959 moduł 4 kanałowego generatora DDS 200MHz
BTE-455 AD9959 moduł 4 kanałowego generatora DDS 200MHz
BTE-455 AD9959 moduł 4 kanałowego generatora DDS 200MHz
BTE-455 AD9959 moduł 4 kanałowego generatora DDS 200MHz
BTE-455 AD9959 moduł 4 kanałowego generatora DDS 200MHz
BTE-455 AD9959 moduł 4 kanałowego generatora DDS 200MHz
4 Channel AD9959 200MHz DDS Signal Generator 500MSPS Update AD9854 ADI Software
