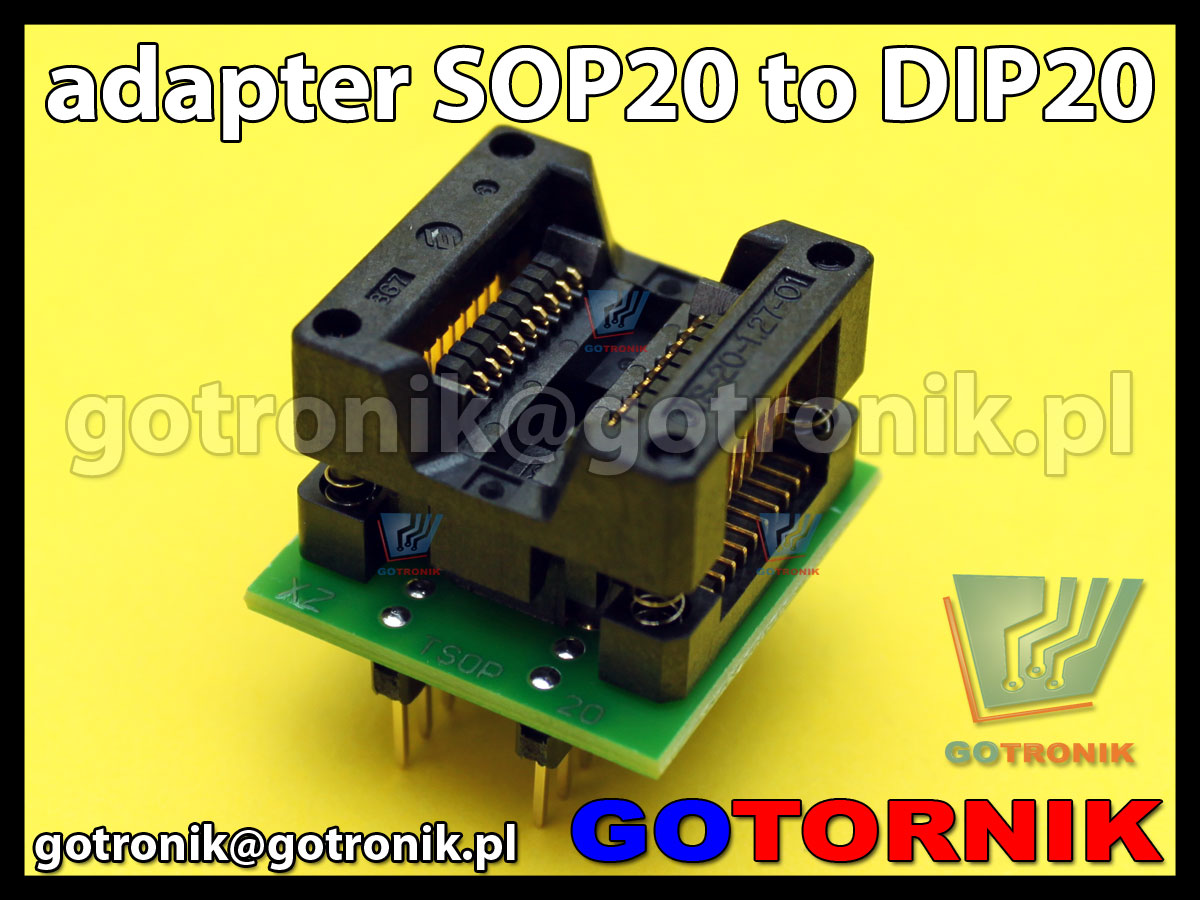

Adapter SOP20 to DIP20
Cena produktu: 170,00 zł
Zamawiana ilość:
Numer katalogowy A-033
Producent Gotronik
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

Adapter do układów w obudowach typu SOP20 SOIC20 SO20 z rastrem wyprowadzeń 1,27mm. Jest to adapter uniwersalny pasujący do większości uniwersalnych programatorów. Połączenie pinów 1:1. Pasuje do popularnych układów np. ATtiny13/ATtiny12/ATtiny15/ATtiny25/ATtiny45/ATtiny85 ATtiny13 SOIC8 (208 mil).

Adapter SOP20 to DIP20 do programatorów


Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO
Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO



Adapter do układów w obudowach typu SOP20 SOIC20 SO20 z rastrem wyprowadzeń 1,27mm. Jest to adapter uniwersalny pasujący do większości uniwersalnych programatorów. Połączenie pinów 1:1 - uniwersalny adapter. Pasuje do popularnych układów np. ATtiny13/ATtiny12/ATtiny15/ATtiny25/ATtiny45/ATtiny85 ATtiny13 SOIC8 (208 mil).



  • adapter z połączeniem pinów 1:1
  • wysokiej jakości podstawka testowa SOP20 firmy Enplas (OTS-20-1.27-01 )
  • złocone piny w podstawce
  • wysoka jakość wykonania
  • adapter można wykorzystać do układów o mniejszej licznie wyprowadzeń niż 20 pin, czyli np SOP16 itp.

Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO





Przykładowe zostosowanie w programatorach produkcji:

  • EETools: PA20SO20D-EO-210
  • Xeltek: SA023A
  • Wellon: WL-SOP20-U1
  • Elnec: DIL8W/SOIC8 ZIF 200mil (70-0909) OR DIL16/SOIC16 ZIF 200mil

pasuje do układów np.

AT45D011, AT45DB011, AT45DB011B, AT45DB041B, AT45DB081D, AT45DB161E-S, MX25L1606EM2I, MX25L1673EM2I, MX25L3273EM2I, MX25L6473EM2I, MX25L6406EM2I, 24LC128, 24LC256, 24LC512, F25L004A, F25L008A, F25L08PA, F25L016A, F25L16PA, F25L32PA, F25L32QA

Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO

Adapter SOP-20 na DIP-20 z podstawką testową produkcji Enplas. Połączenie pinów 1:1 - uniwersalny. Adapter jest kompatybilny z większością programatorów dostępnych na rynku (EEtools,Xeltek, Wellon, Programtec itp.). Podstawka posiada złocone styki. Trawałość adaptera jest obliczona na 10 000 cykli. Poniższy schemat przedstawia wymiary układów, które mozna włożyć do adaptera (raster wynosi 1,27mm - odstęp pomiędzy kolejnymi wyprowadzeniami).

Unit: mm
Part Number Pitch Pins A B C
OTS-20-1.27-01 1.27 20 7.9 5.4 6.9

Adapter SOP20 to DIP20 do programatorów     Adapter SOP20 to DIP20 do programatorów





Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO

Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO

Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO

Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO

Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO

Adapter SOP20 to DIP20 1:1 uniwersalny do programatorów SMD 1,27mm 50mils SOIC SOP SO


Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 18 lipiec 2012.
