Aktywny rozdzielacz zasilania x3 LM317
Cena produktu: 30,00 zł
Zamawiana ilość:
Aktywny rozdzielacz zasilania x3 LM317
Numer katalogowy ELEK-053
Producent Gotronik
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

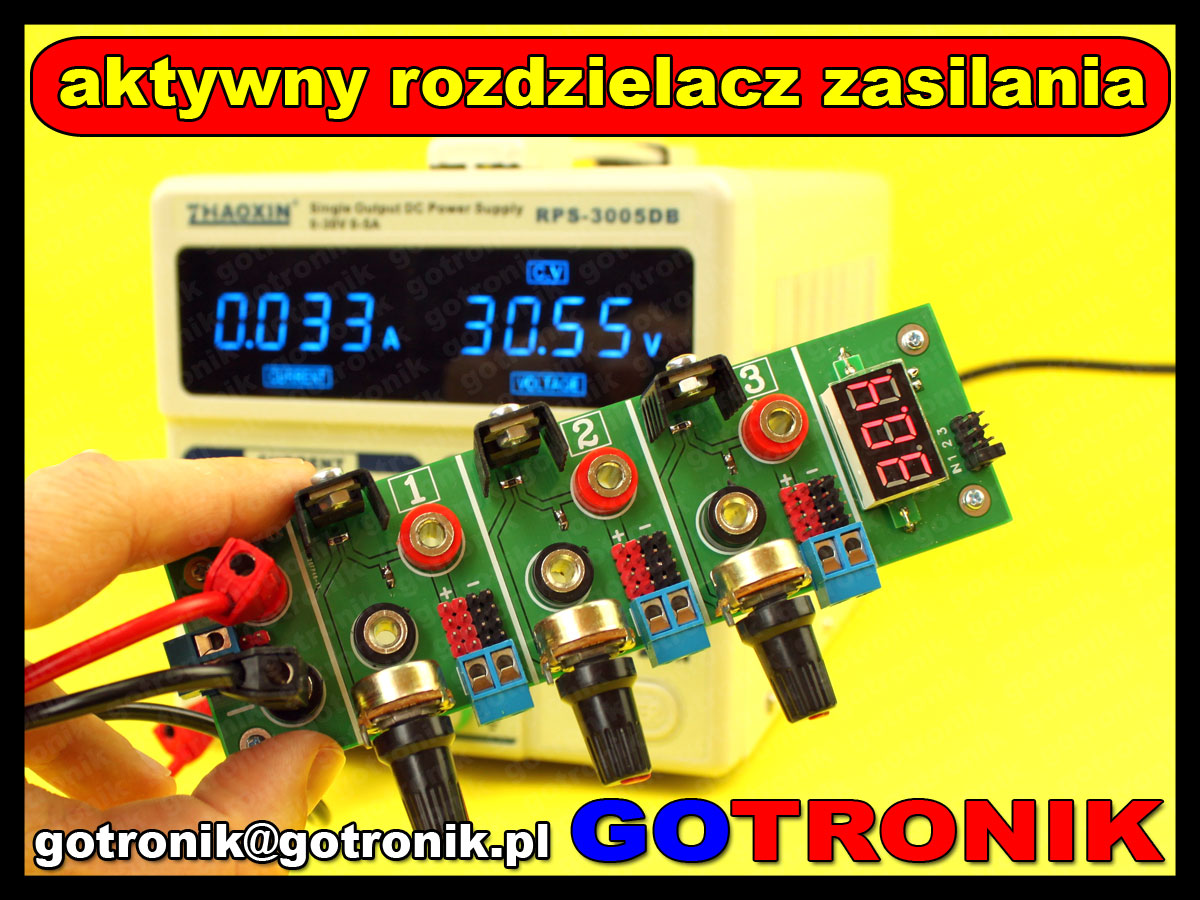

Aktywny rozdzielacz zasilania x3 LM317
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC

Aktywny rozdzielacz zasilania jest to moduł składający się z 3 liniowych stabilizatorów (zasilaczy) napięcia LM317. Do zacisków wejściowych doprowadzamy napięcie stałe o maksymalnej wartości napięcia 30V. Źródłem zasilania modułu może być: zasilacz regulowany, zasilacz wtyczkowy stabilizowany, zasilacz niestabilizowany, prostownik i inne źródła napięcia stałego. Dla wygody użytkowania i eksploatacji rozdzielacz zasilania został wyposażony w najpopularniejsze złącza/gniazda stosowane w systemach pomiarowych, elektronice/elektryce: gniazda banan o średnicy 4mm, złącza typu ARK-2 terminal block do przykręcenia przewodów, oraz złącza wtyk gold-pin 2.54mm. Moduł potrójnego zasilacza jest wyposażony w cyfrowy woltomierz LED zasilany z napięcia wejściowego. Zakres pomiarowy woltomierza mieści się w zakresie od 2,5V do 30V. Pomiar dokonywany jest z rozdzielczością 0,1V. Przy pomocy zworki jumper możemy wybrać na którym kanale ma być mierzone napięcie wyjściowe np. na kanale 1, 2, 3 lub możemy zmierzyć wartość napięcia wejściowego.
Do dyspozycji mamy 3 kanały wyjściowe w których możemy płynnie regulować napięcie wyjściowe za pomocą potencjometrów.

aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
przykładowe zastosowania:
  • do współpracy z zasilaczami laboratoryjnymi:
    Najbardziej polecaną konfiguracją pracy rozdzielacza zasilania jest współpraca z zasilaczem laboratoryjnym. Dysponując zasilaczem laboratoryjnym 1 kanałowym, czyli takim który posiada tylko 1 wyjście możemy wykorzystać do zasilania wielu urządzeń o różnych napięciach zasilania. Przykładowo na wyjściu zasilacza ustawiamy wartość napięcia 24V i podłączamy żarówkę/radioodbiornik zasilany napięciem 24V. Napięcie 24 doprowadzamy także do zacisków wejściowych rozdzielacza napięcia. W kanale numer 1 ustawiamy wartość napięcia wyjściowego 12V do zasilania silnika eklektycznego/wzmacniacza operacyjnego. W kanale numer 2 ustawiamy wartość napięcia na 5V i podłączamy np. procesor Atmega. Na kanale numer 3 ustawiamy napięcie 3,3V i zasilamy nią pamięć SPI/moduł Bluetooth/mikroprocesor. Dysponując tylko 1 zasilaczem laboratoryjny na raz zasililiśmy 4 urządzenia o różnych wartość napięcia zasilania. Dodatkowo mogliśmy wykorzystać 3 typy różnych złącz wyjściowych.


  • do uniwersalnych zasilaczy wtyczkowych stabilizowanych lub niestabilizowanych:
    wykorzystując popularne zasilacze wtyczkowe uzyskujemy prosty zasilacz stabilizowany, na którym możemy ustawić 3 rożne wartości napięcia w każdym z kanałów z osobna. Polecam także wykorzystanie impulsowych zasilaczy do ładowania laptopów/notebooków.

Prezentacja video aktywnego rozdzielacza zasilania 3x LM317:


Dodatkowy opis:

gotronik.com/2017/03/22/rozdzielacz-napiecia/


opis funkcyjny rozdzielacza zasilania:

aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
dane techniczne:
  • aktywny rozdzielacz zasilania
  • 3x liniowe stabilizatory napięcia LM317
  • stabilizatory LM317 w obudowie TO-220 z radiatorami
  • 3 kanały wyjściowe z płynnie regulowanym napięciem wyjściowym
  • regulacja napięcia wyjściowego w zakresie od 1,25V do 26,5V
    (przy napięciu wejściowym 30V)
  • maksymalne napięcie wejściowe DC: 30V
  • złącza zasilania (wejściowe) i wyjściowe:
    --> gniazdo typu banan do podłączenia wtyków banan 4mm
    --> gniazdo ARK-2 5,08mm terminal block do przykręcenia przewodów
    --> wtyk typu GOLD_PIN 2,54mm do popularnych gniazd
  • cyfrowy woltomierz LED napięcia
    (woltomierz działa od napięcia 2,5V)
  • wybór źródła pomiaru napięcia przełączany zworką jumper:
    --> IN pomiar napięcia na zaciskach wejściowych
    --> numer 1 2 3 pomiar napięcia na odpowiednim kanale
  • napięcie wejściowe musi być wyższe niż napięcie wyjściowe
  • przejrzysty opis na płytce drukowanej:
    --> opisane sygnały: (+) podłączamy dodatni styk napięcia "plus" | (-) podłączamy "masę" GND styku napięcia (potocznie minus)
    --> opisane sygnały: CZERWONY podłączamy dodatni styk napięcia "plus" | CZARNY podłączamy "masę" GND styku napięcia (potocznie minus)
  • do płytki drukowanej przykręcone kołki dystansowe
  • wymiary zewnętrzne: 155mm x 50mm x 45mm
przykładowe zastosowania:
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC

można łączyć równolegle kilka rozdzielaczy napięcia LM317 o ile pozwoli nam na to wydajność prądowa zasilacza laboratoryjnego:
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
  | aktywny rozdzielacz zasilania | potrójny zasilacz stabilizowany LM317 | zasilacz napięcia DC | zasilacz LM317 |
zdjęcia:
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
aktywny rozdzielacz zasilania potrójny zasilacz stabilizowany LM317 napięcia DC
