DSO150 mini oscyloskop cyfrowy - zestaw do samodzielnego montażu
Cena produktu: 160,00 zł
Zamawiana ilość:
Numer katalogowy BTE-514
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
DSO150 mini oscyloskop cyfrowy
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
BTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHz

DSO150 to zestaw do samodzielnego montażu typu KIT/DIY umożliwiający zbudowanie mini oscyloskopu cyfrowego. DSO150 jest to miniaturowy 1 kanałowy oscyloskop cyfrowy z kolorowym wyświetlaczem TFT 2,4cala i rozdzielczością 320x240. Szerokość pasma analogowego wynosi 200kHz, a maksymalne napięcie wejściowe w piku 50V. Oscyloskop DSO150 zasilany jest z zewnętrznego źródła napięci stałego 9V np. baterii 9V 6F22. Dzięki małym wymiarom zewnętrznym i możliwości zasilania bateryjnego idealnie nadaje się jako dodatkowy oscyloskop przenośny. Zestaw zawiera dedykowaną obudowę plastikową. Obsługa oscyloskop jest bardzo prosta. Jest to werjsa DSO150 15001K czyli z polutowanymi elementami SMD. Wystarczy tylko przylutować elementy przewlekane THT.

BTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHzBTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHzBTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHz

  • zestaw do samodzielnego montażu typu KIT/DIY
  • wersja DSO105 15001K czyli wszystkie elementy montowane powierzchniowo SMD są już przylutowane
  • zestaw zawiera plastikową obudowę
  • w zestawie instrukcja w jeżyku angielskim w formie graficznej ze zdjęciami
  • wszystkie elementy potrzebne do budowy oscyloskopu w zestawie
  • przygotowana instrukcja VIDEO MONTAŻU LUTOWANIA i OBSŁUGI OSCYLOSKOPU w POLSKIEJ WERSJI JĘZYKOWEJ

dane techniczne oscyloskopu DSO150 po poprawnym montażu:
  • oscyloskop cyfrowy 1 kanałowy
  • szerokość pasma analogowego: 0-200kHz
  • czułość napięciowa: 5mV-20V/działkę
  • błąd pomiaru napięcia: <5%
  • rozdzielczość pionowa: 12-bit
  • impedancja wejściowa: 1MΩ
  • maksymalne napięcie wejściowe: 50Vpk
  • sprzężenie: AC, DC, GND
  • próbkowanie w czasie rzeczywistym: 1Mbps
  • zakres regulacji podstawy czasu: 10us-500s/działkę
  • długość rekordu: 1024
  • rodzaje wyzwalania: Auto, Normal, Single
  • typy wyzwalania: zbocze narastające, opadające
  • poziom wyzwalania: 1/2 poziomu
  • wyświetlacz: 2,4cala KOLOROWY
  • rozdzielczość wyświetlacza: 320 x 240
  • napięcie zasilania: 9Vdc @prąd ok. 120mA
  • złącze zasilania: DC-Jack
  • wymiary: 115 mm x 75 mm x 22 mm
  • waga: 100 gr (bez kabli i zasilacza)
BTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHz

instrukcja montażu oscyloskopu cyfrowego DSO150:


ocena stopnia trudności:

  • płytki dwustronne z matalizacją otoworów
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie wymaga uruchomienia (regulacji)

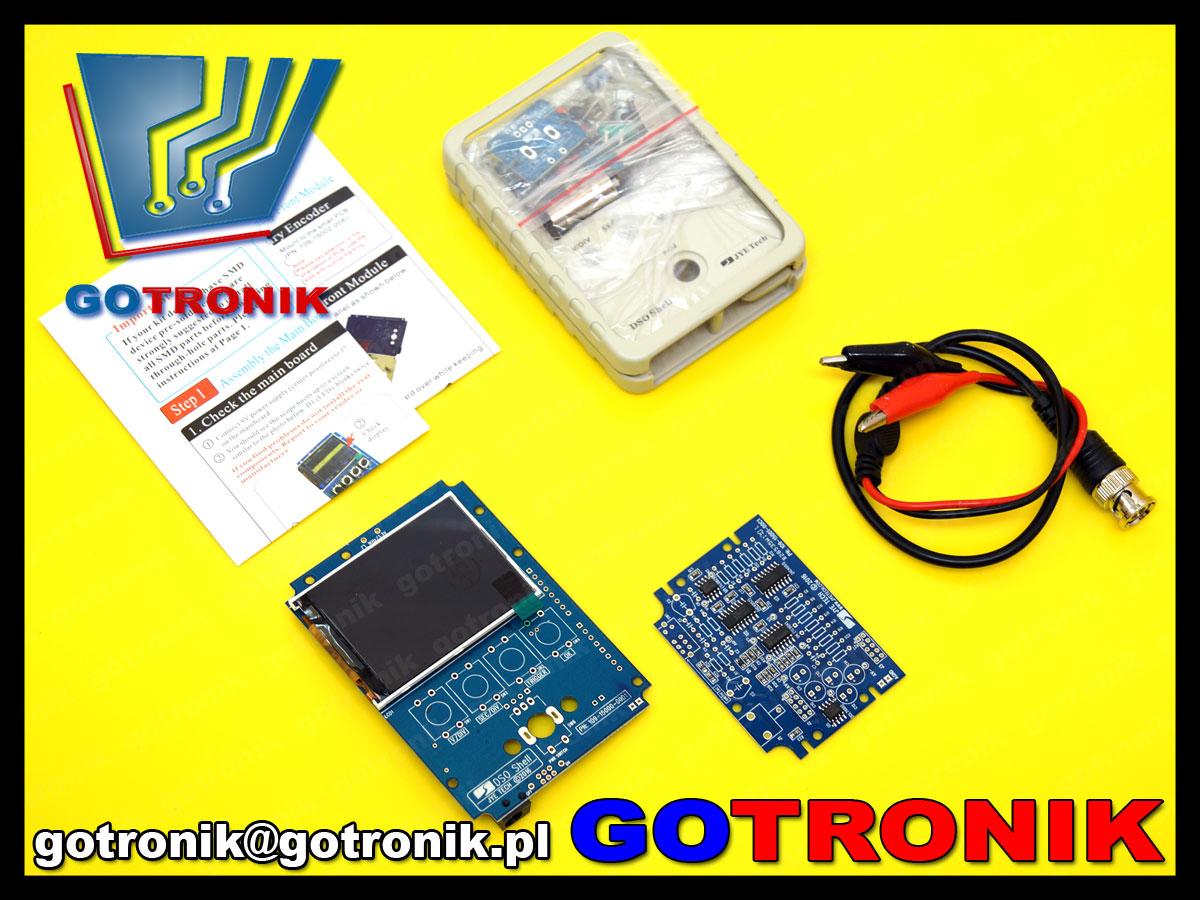

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia
Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.

prezentacja działania mini oscyloskopu cyfrowego DSO150:



BTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHzBTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHzBTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHz

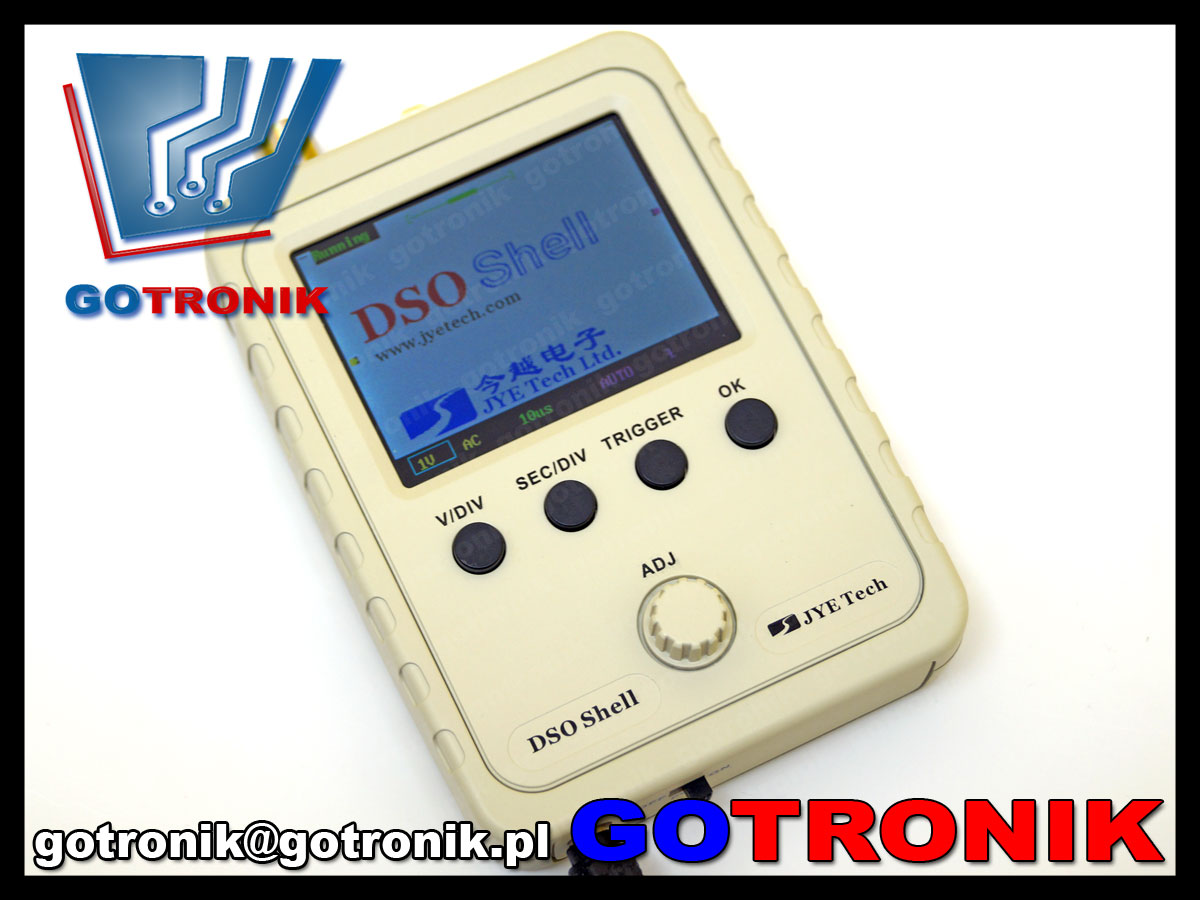

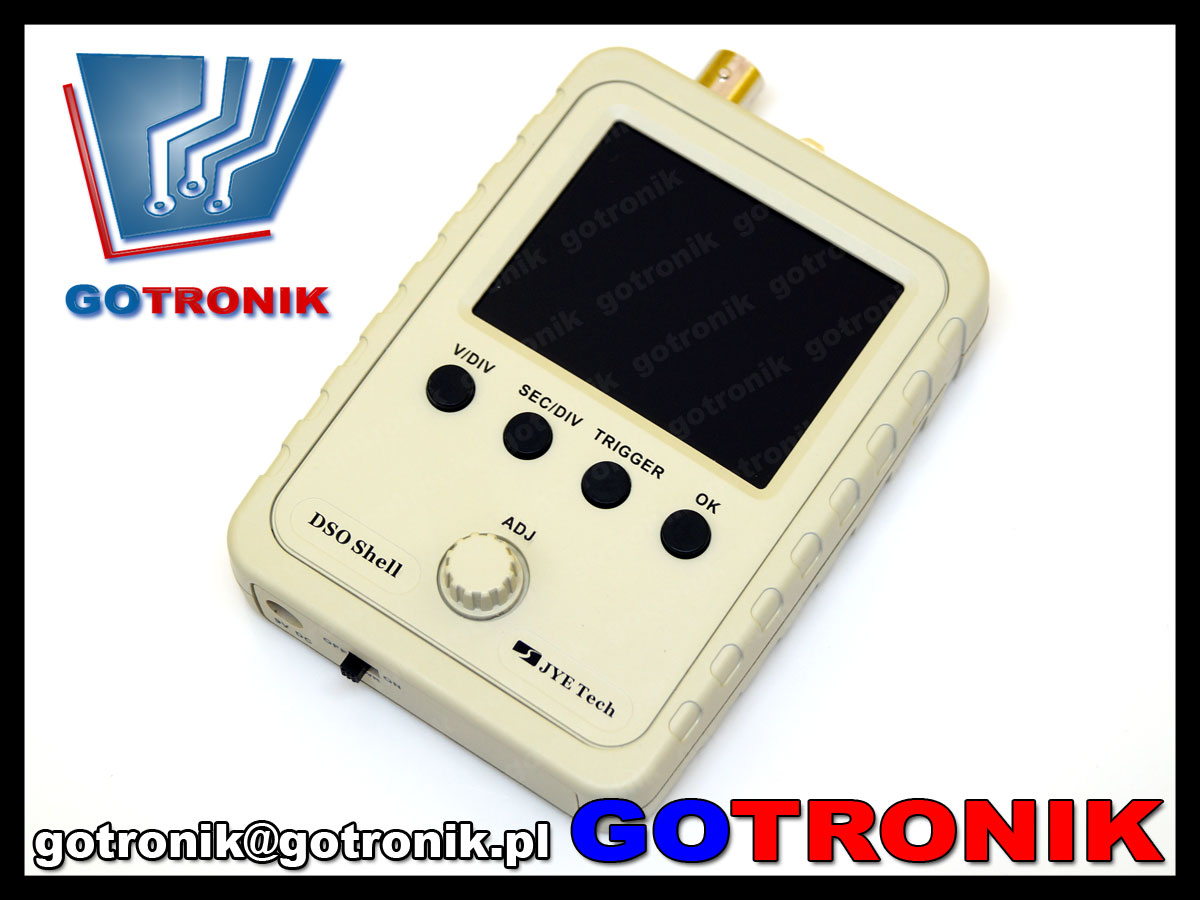

widok zmontowanego i działającego oscyloskop DSO150:
BTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHzBTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHzBTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHz

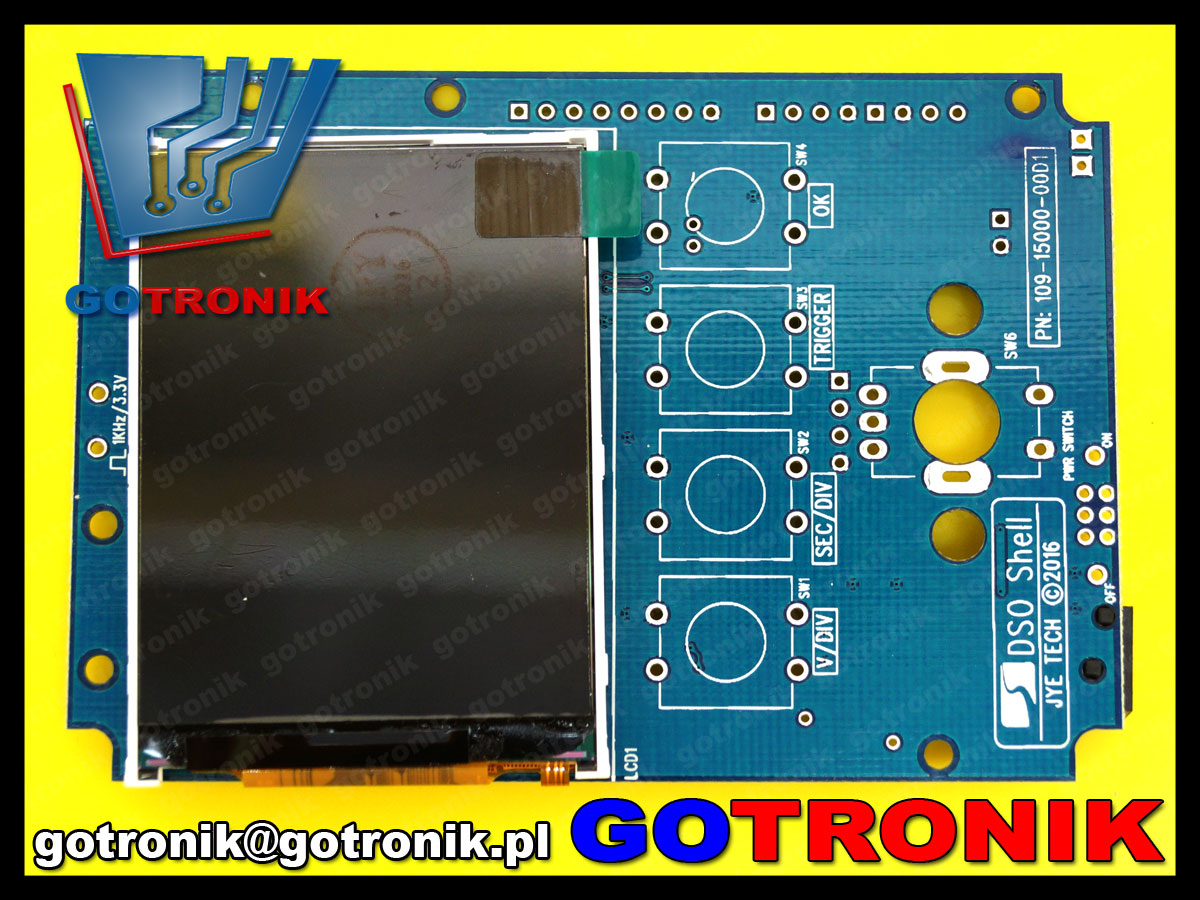

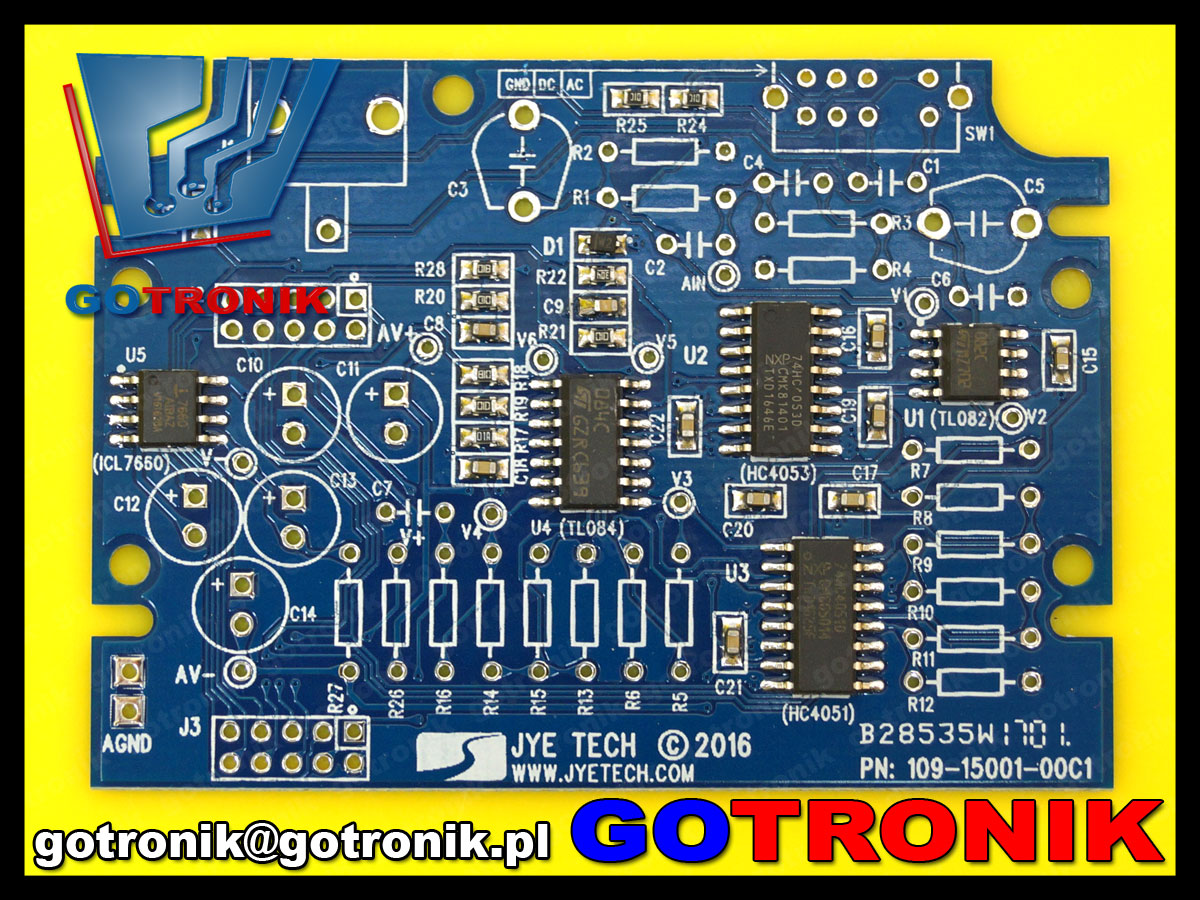

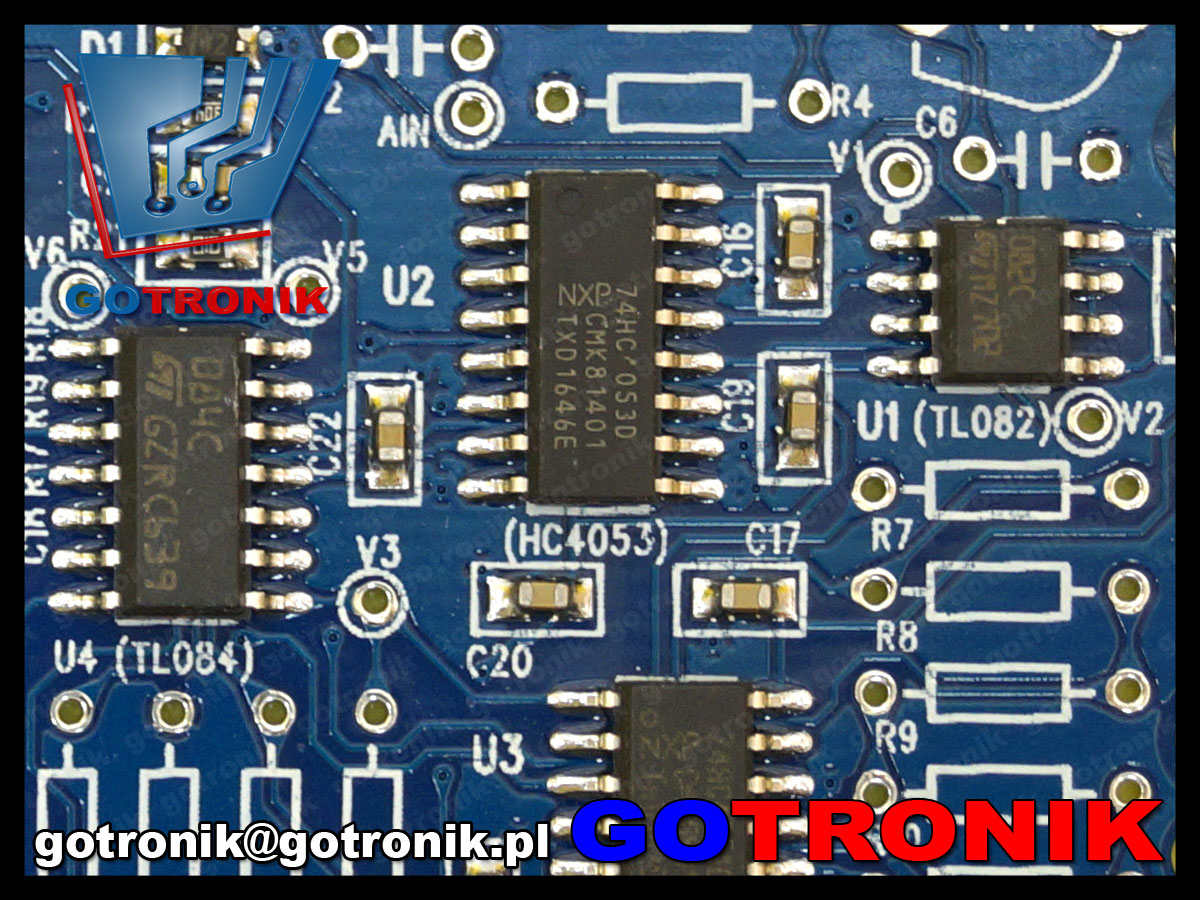

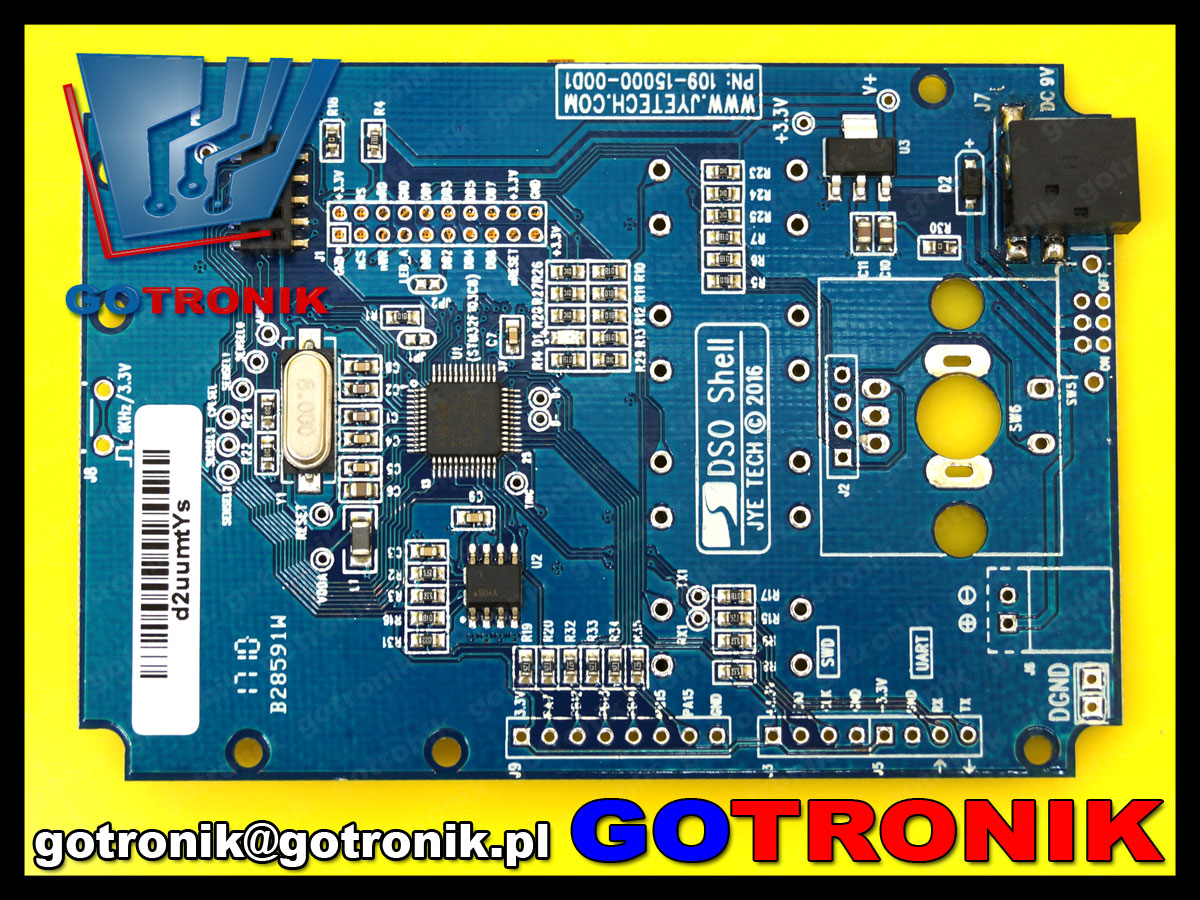

zdjęcia:

BTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHz
BTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHz
BTE-514 DSO150 15001K oscyloskop cyfrowy mini przenośny 200kHz
Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 16 maj 2017.
