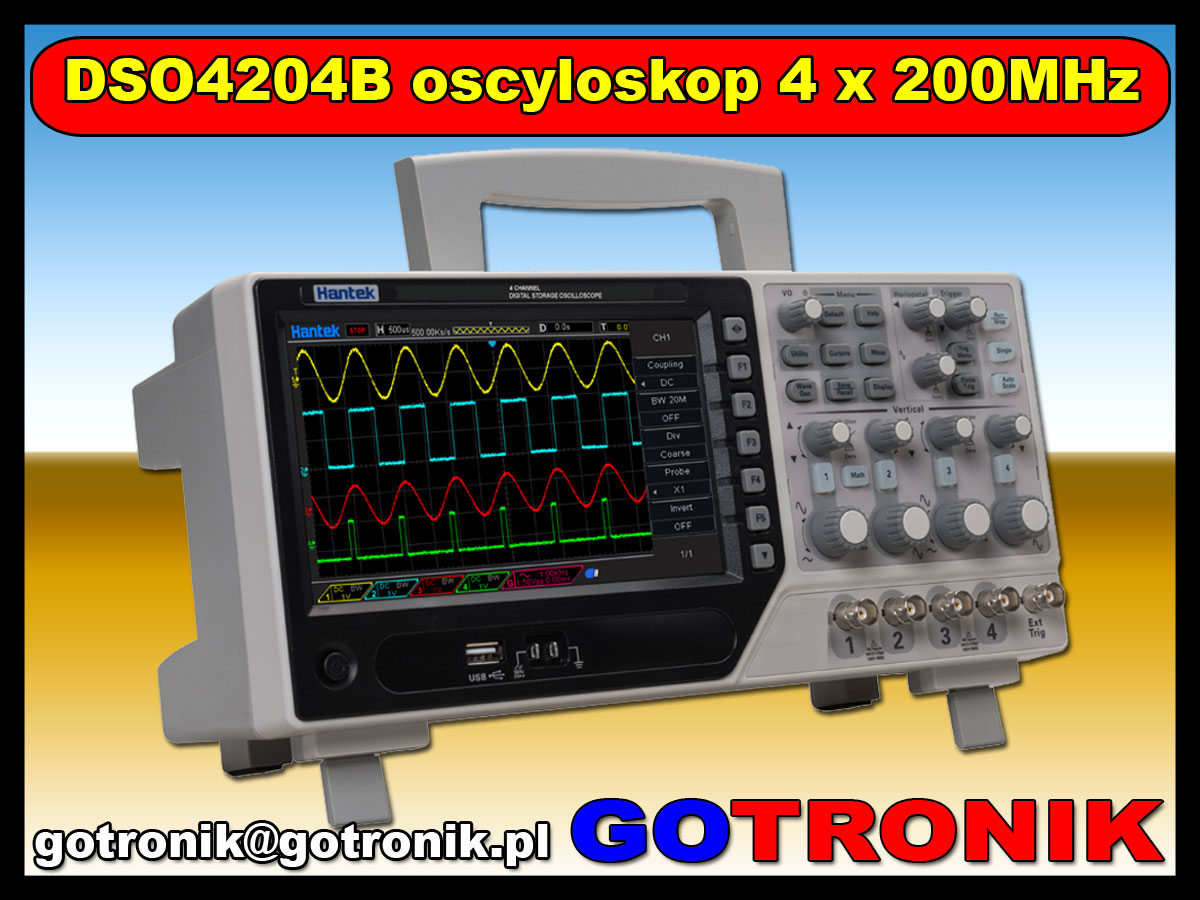

DSO4204B oscyloskop cyfrowy czterokanałowy 200MHz
Cena produktu: 1.799,00 zł
Zamawiana ilość:
Numer katalogowy DSO4204B
Producent Hantek
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
DSO4204B oscyloskop cyfrowy 4 x 200MHz
czterokanałowe oscyloskopy cyfrowe DSO4004B Hantek
DSO4204B to czterokanałowy oscyloskop cyfrowy produkcji Hantek. Oscyloskop posiada cztery analogowe kanały wejściowe CH1 CH2 CH3 CH4 dzięki temu możemy na jednym ekranie równocześnie obserwować cztery niezależne przebiegi. Szerokość pasma z każdego z kanałów wejściowych wynosi 200MHz. Wyróżniającą cechą oferowanej serii oscyloskopów DSO4004B jest rozbudowana sekcja wyzwalania, która pozwala również wykorzystać sygnały z cyfrowych magistral szeregowych: SPI, CAN, I2C... Praca z czterokanałowym oscyloskopem cyfrowym DSO4204B jest bardziej komfortowa dzięki dużemu 7 calowemu ekranowi TFT o rozdzielczości 800x480 i palecie barw wynoszącej 64k kolorów.Ponadto oscyloskopy z serii DSO4004B Hantek wyposażone są w zestaw standardowych funkcji:
  • Autoset - automatycznie dobranie parametrów czułości napięciowej, podstawy czasu, rodzaju wyzwalania tak by na wyświetlaczu był widoczny stabilny okresowy przebieg elektryczny (funkcja Autoscale)
  • pomiary automatyczne: oscyloskop DSO4204B wyposażony jest w funkcję automatycznego pomiaru 32 parametrów charakteryzujących przebieg elektryczny: np. napięcie, częstotliwość, współczynnik wypełnienia
  • pomiary kursorami: przy pomocy kursorów można mierzyć parametry napięciowe w osi pionowej, oraz parametry czasowe w osi poziomej w sposób: ręczny (manual) ustawiając parę kursorów w wybranej pozycji lub w sposób automatyczny (track)
  • komunikacja poprzez port USB i program obsługujący pod system Windows PC umożliwia nam obserwację przebiegów z oscyloskopu na ekranie komputera. Mamy możliwość zapisu danych na dysku komputera.
  • USB Device - pozwala nam podłączyć pamięć typu pendrive do gniazda na front panelu oscyloskopu i bezpośrednie zapisywanie lub odczytywanie przebiegów.
  • funkcja Pass/Fail - popularnie zwana "maskami" pozwala na monitorowanie zmian w obserwowanym sygnale. Polega to na zdefiniowaniu maski wokół sygnału wzorcowego. W przypadku wykrycia zmian w sygnale wzorcowym na wyjściu otrzymujemy sygnał wyjściowy Pass (dobry) lub Fail (zły)

oscyloskop czterokanałowy DSO4004B Hantek cyfrowyoscyloskop czterokanałowy DSO4004B Hantek cyfrowyoscyloskop czterokanałowy DSO4004B Hantek cyfrowy
Hantek DSO4004B widok ekranu oscyloskopu cyfrowego
dane techniczne:
  • oscyloskop cyfrowy DSO4204B Hantek czterokanałowy
  • cztery kanały wejściowe: CH1 CH2 CH3 CH4
  • szerokość pasma: 200MHz
  • wejście zewnętrznego wyzwalania EXT
  • próbkowanie w cz czasie rzeczywistym: 1GSa/s
  • długość rekordu pamięci: 64k
  • rozdzielczość pionowa przetwornika A/D: 8bit
  • duży wyświetlacz o przekątnej 7 cali
  • wyświetlana rozdzielczość: 800x480
  • ekran TFT o 64k kolorach
  • operacje matematyczne
  • analiza widmowa FFT
  • rozbudowany system wyzwalania
  • ponad 14 rodzajów wyzwalania
  • możliwość wyzwalania sygnałami cyfrowymi - magistrale szeregowe
  • pomiary kursorami
  • automatyczne pomiary: pomiar 32 parametrów
  • zapis i odczyt przebiegów do plików *.csv
  • funkcja Pass/Fail
  • funkcja AutoSet
  • komunikacja z komputerem poprzez USB Host
  • USB Device - obsługa pamięci pendrive
  • oprogramowanie Windows PC
  • obsługa komend zdalnego sterowania SCPI
ekran oscyloskopu cyfrowego DSO4004B Hantek oscylosgramyObserwacja czterech różnych przebiegów elektrycznych na ekranie oscyloskopu DSO4004B:
CH1 - kolor żółty przebieg sinusoidy CH2 - kolor niebieski przebieg prostokątny
CH3 - kolor czerwony przebieg sinusoidy z przesunięciem fazowym, CH4 - kolor zielony przebieg prostokątny ze zmienionym współczynnikiem wypełnienia.
Podstawa czasu oscyloskopu cyfrowego jest oczywiście wspólna dla czterech kanałów.









ekran oscyloskopu cyfrowego DSO4004B Hantek funkcje matematyczne


Przykładowe wykorzystanie  operacji matematycznych (MATH) w oscyloskopie DSO4204B Hantek. Do kanału wejściowego CH1 podłączono przebieg sinusoidy (przebieg w kolorze żółty). Do drugiego kanału wejściowego CH2 podłączony przebieg prostokątny (przebieg w kolorze niebieskim). W środkowej części widoczny przebieg w kolorze purpurowym obrazujący wykonanie operacji sumowania sygnału z kanału CH1 i CH2.









ekran oscyloskopu cyfrowego DSO4004B Hantek praca w trybie XY krzywa Lissajous

Oscyloskop DSO4204B pozwala na pracę w trybie XY. Na ekranie oscylo
skopu widzimy krzywą Lissajous: do wejścia oscyloskopu CH1 i CH2 podany przej przebieg sinusoidalny przesunięty względem siebie o 90°. W praktyce często w trakcie prac serwisowych wykorzystuje się tą funkcję.












ekran oscyloskopu cyfrowego DSO4004B Hantek funkcja ZOOM



Funkcja ZOOMowania przebiegu elektrycznego - powiększany jest wybrany wycinek obserwowanego przebiegu.















ekran oscyloskopu cyfrowego DSO4004B Hantek analiza widmowa FFT transformata Fouriera


Analiza widmowa FFT -  transformata Fouriera.
















ekran oscyloskopu cyfrowego DSO4004B Hantek funkcja maski pass/fail
Wykorzystanie funkcji Pass/Fail czyli dobry/zły - popularnie zwane "maskami".


ekran oscyloskopu cyfrowego DSO4004B Hantek oscylogram


dane techniczne oscyloskop DSO4204b hantek


zestaw zawiera:
  • oscyloskop cyfrowy DSO4204B
  • sonda oscyloskopowa z dzielnikiem x1/x10 -4szt.
  • przewód połączeniowy USB
  • przewód zasilający
  • płyta CD z oprogramowaniem
gwarancja:
  • towar jest nowy i objęty 24 miesięczną gwarancją
  • uwaga: elementy grzewcze (grzałki),groty, bezpieczniki nie podlegają gwarancji ani rękojmi i ich wymiana jest odpłatna.
  • gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.
zdjęcia:
Czterokanałowe oscyloskopy cyfrowe DSO4004B Hantek
Czterokanałowe oscyloskopy cyfrowe DSO4004B Hantek
Czterokanałowe oscyloskopy cyfrowe DSO4004B Hantek
Czterokanałowe oscyloskopy cyfrowe DSO4004B Hantek
Czterokanałowe oscyloskopy cyfrowe DSO4004B Hantek
