Elektroniczne obciążenie 200V 20A 150W
Cena produktu: 199,00 zł
Zamawiana ilość:
Numer katalogowy BTE-551
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

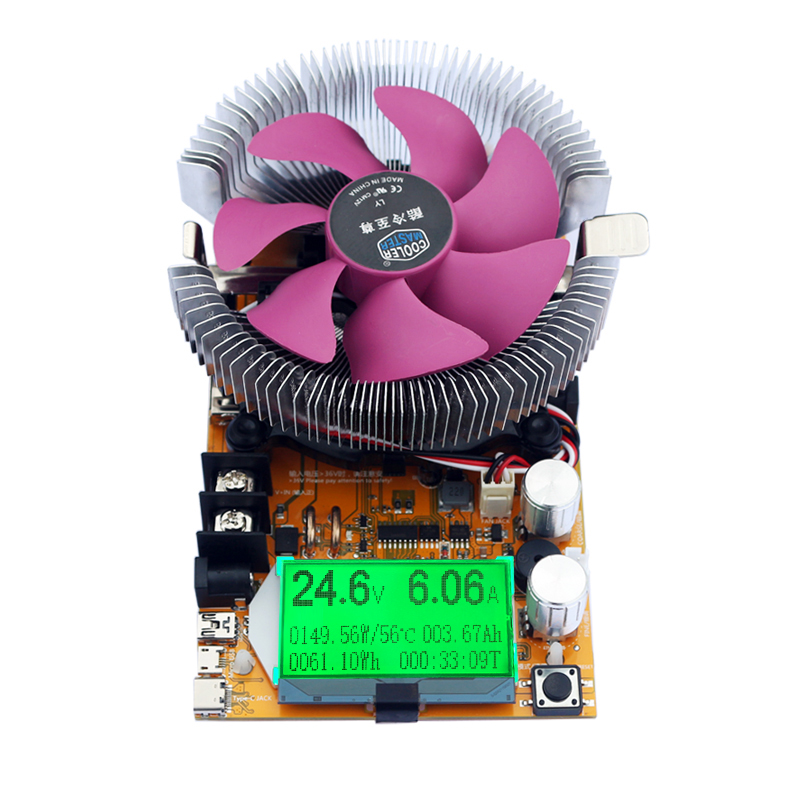

Elektroniczne obciążenie 200V 20A 150W
aktywne obciążenie prądowe mosfet 200V 20A 150W regulowane elektroniczne obciążenie sztuczne BTE-551 150W Constant Current Electronic Load

Moduł aktywnego regulowanego sztucznego obciążenia prądowego o maksymalnym prądzie wejściowym 20A i mocy maksymalnej 150W. Elektronicznym elementem na który jest obciążeniem jest tranzystor MOSFET dużej mocy. Do regulacji prądu obciążenia mamy do dyspozycji 2 potencjometry regulacyjne: do nastawy zgrubnej i precyzyjnej prądu obciążenia. Wielofunkcyjny wyświetlacz LCD z podświetleniem bardzo znacząco zwiększa funkcjonalność i komfort pracy z elektronicznym obciążeniem. Nie ma potrzeby dołączania dodatkowych zewnętrznych przyrządów pomiarowych. Na wyświetlaczu LCD urządzenia prezentowane są zmierzone parametry: napięcie, prąd, moc, temperatura, pobór energii elektrycznej, pomiar pojemności ładowanego lub rozładowywanego akumulatora, ogniwa, oraz czas trwania procesu. Przy obciążeniu elektrycznym badanego zasilacza lub akumulatora na tranzystorze moc wytracana jest głównie w postacji ciepła. Dlatego elektroniczne obciążenie jest wyposażone w duży radiator i wentylator chłodzący, który załączany jest w razie potrzeby. W przypadku małych obciążeń prądowych nie załącza się praca wentylatora i chłodzenie jest pasywne.

aktywne obciążenie prądowe mosfet 200V 20A 150W regulowane elektroniczne obciążenie sztuczne BTE-551 150W Constant Current Electronic Load

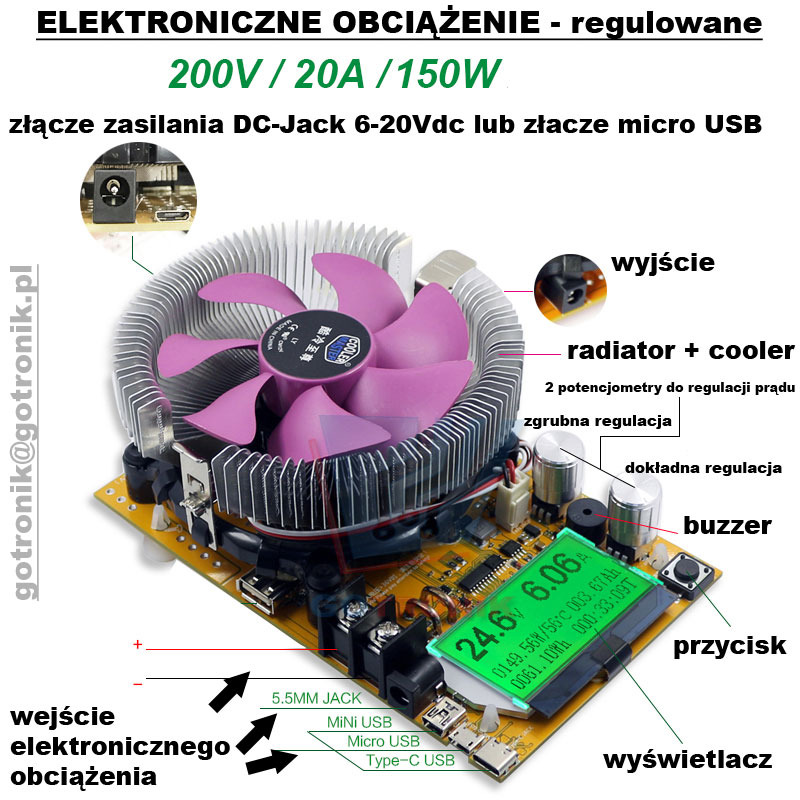

Aktywne obciążenie prądowe może zostać wykorzystane do badania i testowania zasilaczy napięcia stałego, źródeł prądowych. Dzięki płynnej regulacji prądu obciążenia możemy precyzyjnie ustawić prąd rozładowania badanego ogniwa lub akumulatora i zmierzyć jego faktyczną pojemność. Do dyspozycji mamy 5 różnego rodzaju zacisków wejściowych: podstawowe wysokoprądowe zacisko do przykręcenia przewodów, standardowe gniazdo DC-Jack, oraz 3 typy gniazd USB mini/micro/typ-c USB.

dane techniczne:
  • sztuczne obciążenie o regulowanym prądzie
  • regulacja prądu obciążenia od 0 do 20A
  • 2 potencjometry do regulacji prąd obciążenia
    --> potencjometr do regulacji zgrubnej
    --> potencjometr do regulacji precyzyjnej
  • zakres dopuszczalnego napięcia do 200V
  • maksymalny prąd obciążenia 20A
  • maksymalna moc obciążenia: 150W
  • wyposażony w wielofunkcyjny miernik parametrów elektrycznych
  • wyświetlacz LCD z podświetlaniem
    --> woltomierz - pomiar napięcia
    --> amperomierz - pomiar prądu
    --> watomierz - pomiar mocy obciążenia
    --> termometr - pomiar temperatury
    --> timer - pomiar czasu pracy urządzenia
    --> pomiar pojemności ładowanego / rozładowywanego akumulatora baterii
  • złącza wejściowe:
    ==> terminal block do przykręcenia przewodów
    ==> DC-Jack
    ==> gniazdo miniUSB
    ==> gniazdo microUSB
    ==> gniazdo USB typ C
  • wyposażony w duży radiator
  • radiator z coolerem czyli wentylatorem
  • inteligentne sterowanie wiatrakiem
    (załączany w razie potrzeby)
  • napięcie zasilania złącze DC-JACK: 6 - 20Vdc
  • złącze zasilania micro USB (można wykorzystać powerbank lub ładowarkę telefonu lub komputer)
krzywa pracy maksymalnej mocy wyjściowej elektronicznego obciążenia:

krzywa pracy maksymalnej mocy wyjściowej elektronicznego obciążenia 150WAktywne obciążenie zachowuje się w praktyce jak regulowany rezystor nastawny dużej mocy - symuluje zastępczo jego pracę. W praktyce regulowane rezystory nastawne, potencjometry o mocy 150W są rzadko spotykane i trochę nieporęczne w praktycznym zastosowaniu. Prąd płynący przez rezystor jest wprost proporcjonalny do napięcia i wartości rezystancji rezystora, a więc w praktyce przy zmianie napięcia na rezystorze zmienia się wartość płynącego przez niego prądu (zgodnie z prawem Ohma). Natomiast w oferowanym aktywnym obciążeniu elektronicznym po ustawieniu żądanej wartości prądu jest ta wartość niezmienna w dużym zakresie napięć wejściowych (oczywiście należy wziąć pod uwagę maksymalną moc obciążenia wynoszącą 150W). Obok przedstawiamy wykres napięciowo-prądowy oferowanego aktywnego obciążenia z uwzględnieniem maksymalnej mocy 150W.

aktywne obciążenie prądowe mosfet 200V 20A 150W regulowane elektroniczne obciążenie sztuczne BTE-551 150W Constant Current Electronic Loadaktywne obciążenie prądowe mosfet 200V 20A 150W regulowane elektroniczne obciążenie sztuczne BTE-551 150W Constant Current Electronic Loadaktywne obciążenie prądowe mosfet 200V 20A 150W regulowane elektroniczne obciążenie sztuczne BTE-551 150W Constant Current Electronic Load
zestaw zawiera:
  • elektroniczne obciążenie DC 150W
  • przewody zakończone krokodylkami
  • przewód wtyk USB - krokodyl
  • zasilacz sieciowy
aktywne obciążenie prądowe mosfet 200V 20A 150W regulowane elektroniczne obciążenie sztuczne BTE-551 150W Constant Current Electronic Loadaktywne obciążenie prądowe mosfet 200V 20A 150W regulowane elektroniczne obciążenie sztuczne BTE-551 150W Constant Current Electronic Load

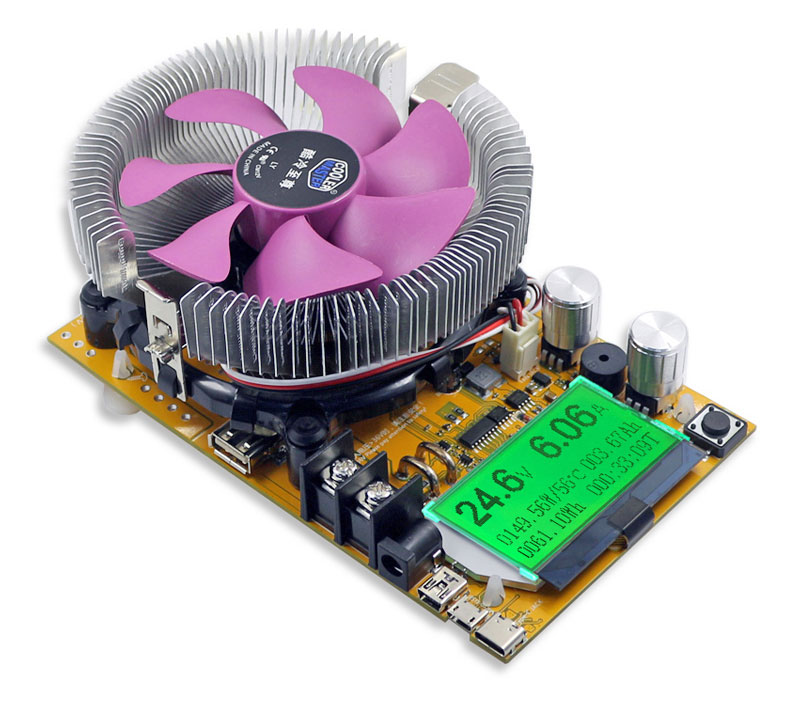

zdjęcia:
aktywne obciążenie prądowe mosfet 200V 20A 150W regulowane elektroniczne obciążenie sztuczne BTE-551 150W Constant Current Electronic Load
aktywne obciążenie prądowe mosfet 200V 20A 150W regulowane elektroniczne obciążenie sztuczne BTE-551 150W Constant Current Electronic Load
aktywne obciążenie prądowe mosfet 200V 20A 150W regulowane elektroniczne obciążenie sztuczne BTE-551 150W Constant Current Electronic Load
aktywne obciążenie prądowe mosfet 200V 20A 150W regulowane elektroniczne obciążenie sztuczne BTE-551 150W Constant Current Electronic Load
aktywne obciążenie prądowe mosfet 200V 20A 150W regulowane elektroniczne obciążenie sztuczne BTE-551 150W Constant Current Electronic Load

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 25 sierpień 2017.
