Elektroniczne obciążenie DC - zestaw do samodzielnego montażu
Cena produktu: 130,00 zł
Zamawiana ilość:
Elektroniczne obciążenie DC - zestaw do samodzielnego montażu
Numer katalogowy ELEK-076
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Elektroniczne obciążenie 1-100V 0-10A 50W
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
ELEK-076 elektroniczne obciążenie stałoprądowe  100V 10A

Elektroniczne obciążenie to układ elektroniczny wyposażony w nieliniowy element - tranzystor mocy MOSFET. Działanie elektronicznego obciążenia w skrócie polega na zmianie rezystancji tranzystora, a przez to możemy regulować płynnie prąd obciążenia. Testując wydajność prądową źródła napięcia, zasilacza możemy oczywiście wykorzystać rezystor mocy. Rezystor jest elementem liniowym i jak sama nazwa wskazuje wraz ze zmianą napięcia na jego zaciskach zmieni się wartość prądu przez niego płynąca zgodnie z prawem Ohma by stosunek wartości napięcia do płynącego prądu był stały (rezystancja). Elektroniczne obciążenie po ustawieniu rządnej wartości prądu utrzymuje go na tym samym poziomie bez względu na zmiany napięcia. Elektroniczne obciążenie możemy także wykorzystać do badania pojemności akumulatorów, rozładowywując akumulator stałą wartością prądu.
Oferowany zestaw do samodzielnego montażu ELEK-076 Elektroniczne obciążenie składa się ze zmontowanej płytki PCB i pozostałych elementów pozwalających we własnym zakresie zbudować kompletne działające urządzenie.

ELEK-076 elektroniczne obciążenie stałoprądowe  100V 10AELEK-076 elektroniczne obciążenie stałoprądowe  100V 10AELEK-076 elektroniczne obciążenie stałoprądowe  100V 10A
dane techniczne:
  • elektroniczne obciążenie - zmontowana płytka drukowana PCB z elementami elektronicznymi
  • plastikowa obudowa panelowa w kolorze czarnym
    wszelkie otwory montażowe należy wykonać we własnym zakresie
  • panelowy miernik LED napięcia i prądu
  • potencjometr wielo-obrotowy
  • radiator na tranzystor mocy
  • włącznik zasilania
  • wtyczkowy zasilacz sieciowy 12V
  • gniazda bananowe 4mm
Najważniejsze parametry techniczne stałoprądowego elektronicznego obciążenia: napięcie pracy od 1 do 100V, regulowany prąd potencjometrem wieloobrotowym od 0 do 10A, maksymalna moc obciążenia 50W (chcąc wykorzystywać pełną moc elektronicznego obciążenia należy wyposażyć tranzystor w duży radiator, oraz opcjonalny wentylator chłodzący. Radiator który jest dodawany w zestawie nie jest wystarczający do odprowadzenia ciepła przy pełnej mocy. Jest to mały radiator, który pozwala zamontować go na tranzystorze wewnątrz obudowy - chodzi o zachowanie kompaktowych wymiarów całkowitych budowanego urządzenia. Tranzystor mocy można odlutować od płytki drukowanej elektronicznego obciążenia i na przewodach umieścić go na zewnętrznym większym radiatorze poza obudową - w celu odpowiedniego odprowadzania ciepła.)
  • moduł elektroniczne obciążenie DC
    tzw. sztuczne obciążenie
  • zakres napięcia wejściowego: 1 - 100V
  • zakres regulacji prądu obciążenia: 0 - 10A
  • moc ciągła: 50W
  • maksymalna moc chwilowa: do 75W
  • napięcie zasilania: 12Vdc
  • łatwe sterowanie prądem obciążenia poprzez potencjometr
    (brak w zestawie należy go dokupić osobno 5k - 20k)
  • zastosowany tranzystor MOSFET IRFP250N
ELEK-076 elektroniczne obciążenie stałoprądowe  100V 10A

Dodatkowe informacje:

http://gotronik.com/2017/10/20/kit-elektroniczne-obciazenie-1-100v-0-10a/

--> koniecznie przed zakupem proszę rzucić okiem na przygotowaną przez naszych techników instrukcją montażu w celu sprawdzenie czy podołamy zadaniu montażu itp. Innej instrukcji montażu nie ma.

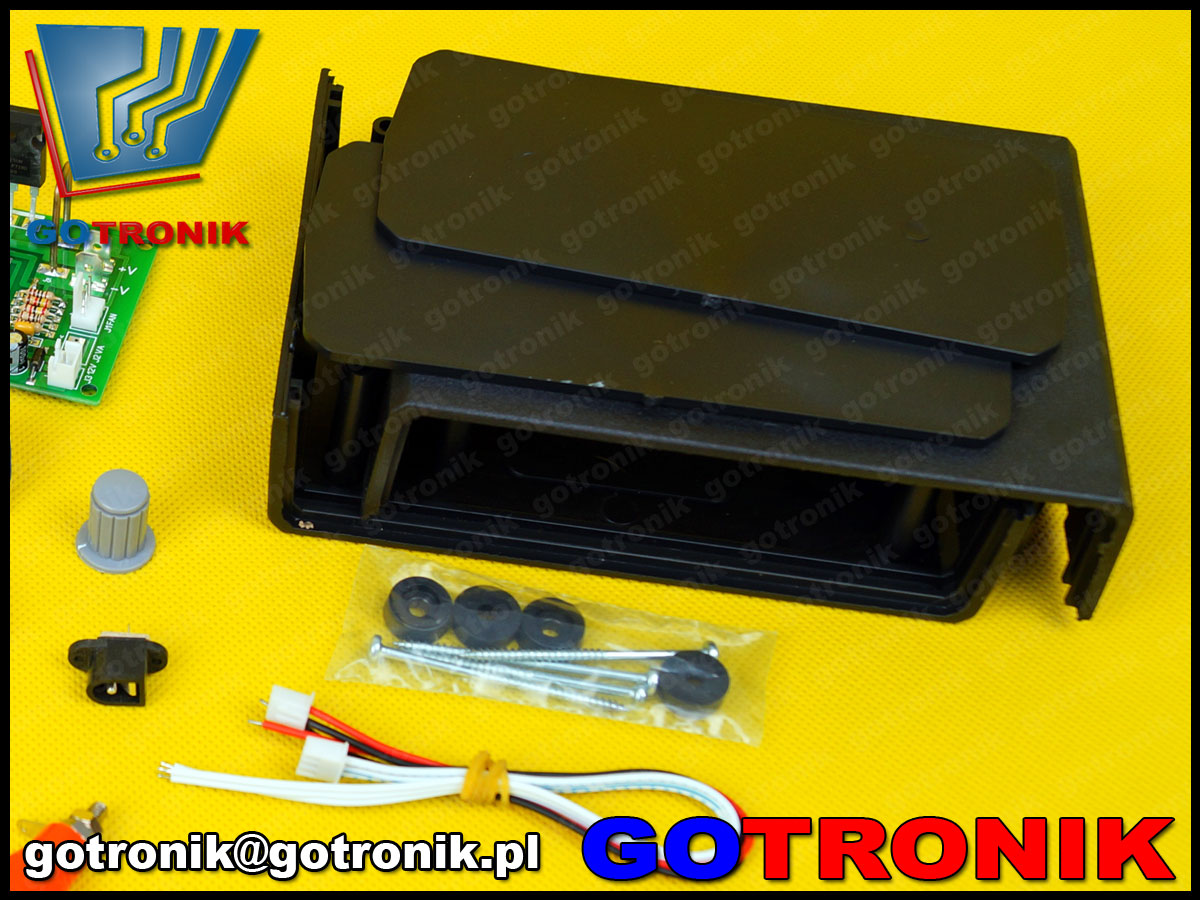

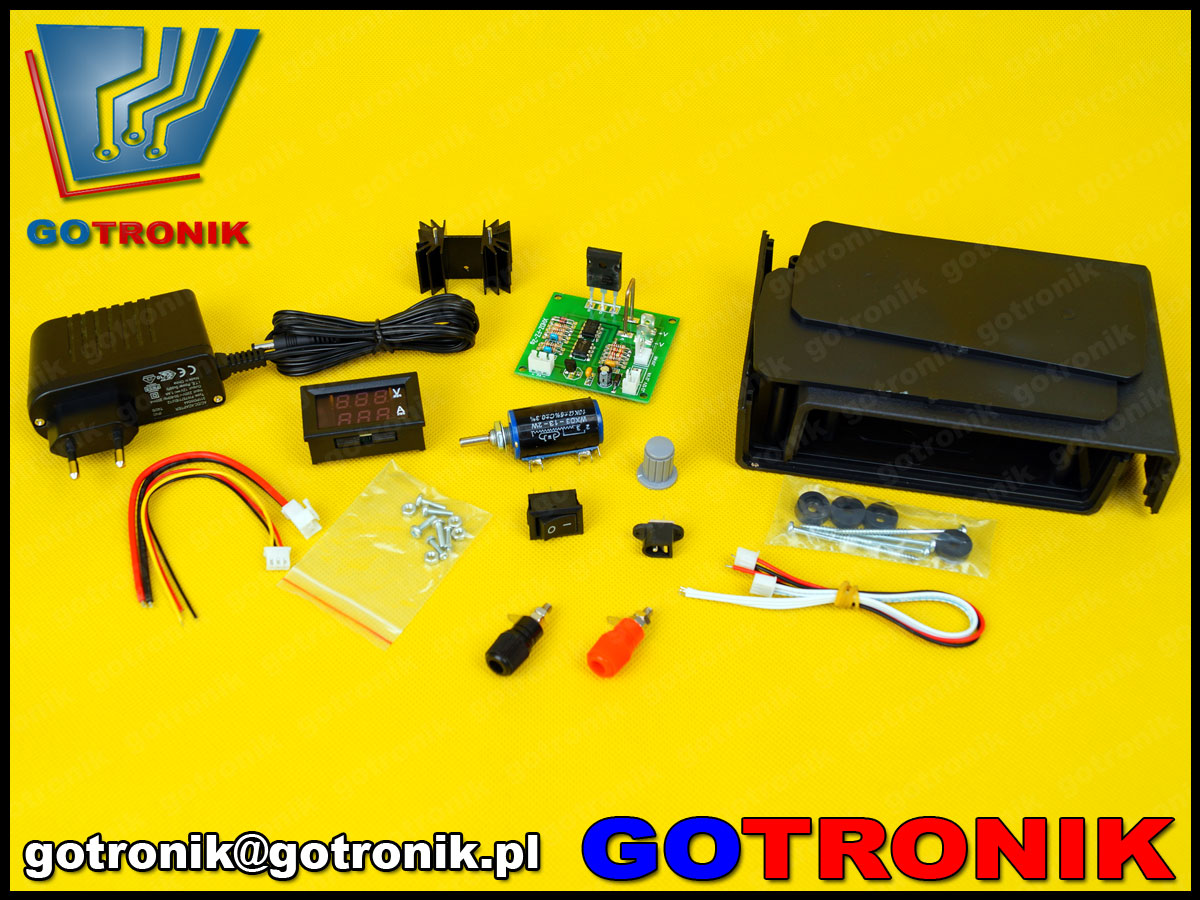

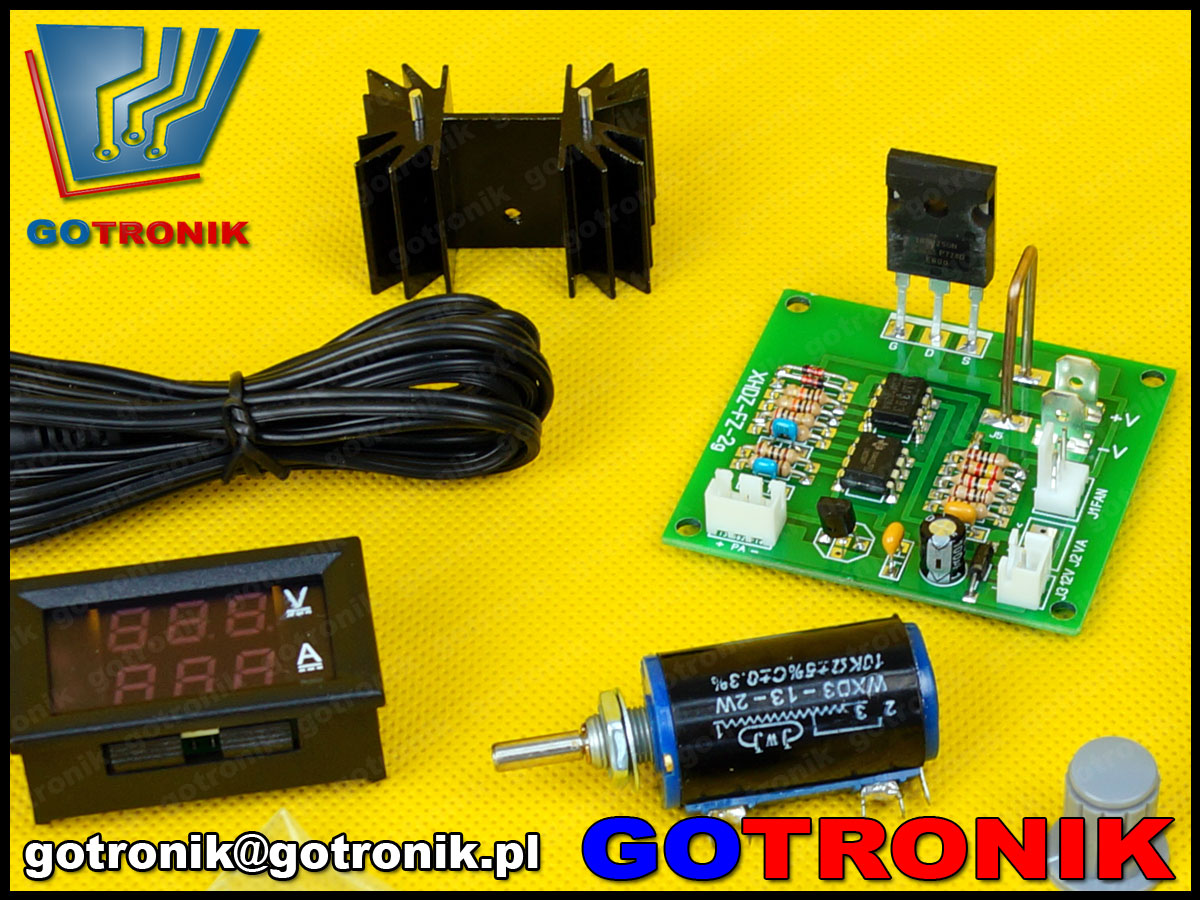

widok zmontowanego urządzenia - elektroniczne obciążenie
ELEK-076 elektroniczne obciążenie stałoprądowe  100V 10AELEK-076 elektroniczne obciążenie stałoprądowe  100V 10AELEK-076 elektroniczne obciążenie stałoprądowe  100V 10A

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.
