Generator funkcyjny AD9833
Cena produktu: 160,00 zł
Zamawiana ilość:
Numer katalogowy GF-AD9833
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

Generator funkcyjny AD9833

AD9833 generator funkcyjny sinusoida prostokąt trójkąt


AD9833 generator funkcyjny sinusoida prostokąt trójkąt  AD9833 generator funkcyjny sinusoida prostokąt trójkąt  AD9833 generator funkcyjny sinusoida prostokąt trójkąt
AD9833 generator funkcyjny sinusoida prostokąt trójkąt  AD9833 generator funkcyjny sinusoida prostokąt trójkąt  AD9833 generator funkcyjny sinusoida prostokąt trójkąt



specyfikacja:
  • generator fukcyjny
  • zbudowany w oparciu o układ AD9833 Analog Device
  • przebieg wyjściowy: sinus, kwadrat, trójkąt
  • impedancja wyjściowa: 50Ω ± 10%
  • zakres częstotliwości wyjściowej: regulowana do 5MHz
  • sinusoida: 1 Hz-3 MHz (powyżej 3 MHz przebieg drga i jest zniekształcony)
  • trójkąt: 1 Hz-2MHz (wyższa niż 2MHz przebieg przebieg drga i jest zniekształcony)
  • prostokąt: 1 Hz-2MHz (wyższa niż 2MHz przebieg przebieg drga i jest zniekształcony)
  • rozdzielczość: 1 Hz
  • amplituda:
    - sinusoida: szczyt do szczytu 600mVpp (Vpp - wartość międzyszczytowa)
    - trójkąt fali: szczyt do szczytu 600mVpp (Vpp - wartość międzyszczytowa)
    - prostokąt: 3300mVpp (Vpp - wartość międzyszczytowa)
  • wyświetlacz LCD






karta katalogowa układu AD9833:




instrukcja obsługi generatora AD8333:

Generator funkcyjny AD8333

  funkcja przycisku:
st Ustawia kursor na wartości wyświetlanej częstotliwości.
Każdorazowe naciśnięcie powoduje przesunięcie kursora o 1 pozycje w lewo.
plus Zwiększa wartość częstotliwości o +1 w wybranej pozycji kursora.
minus Zmniejsza wartość częstotliwości o -1 w wybranej pozycji kursora.
ok Zatwierdza wybraną wartość częstotliwości.
F Wybór rodzaju generowanego przebiegu:
1. sinusioda:
2. prostokąt:
3. trójkąt:




zestaw zawiera:
  • generator funkcyjny AD9833
  • przewód BNC - krokodyl
  • zasilacz sieciowy

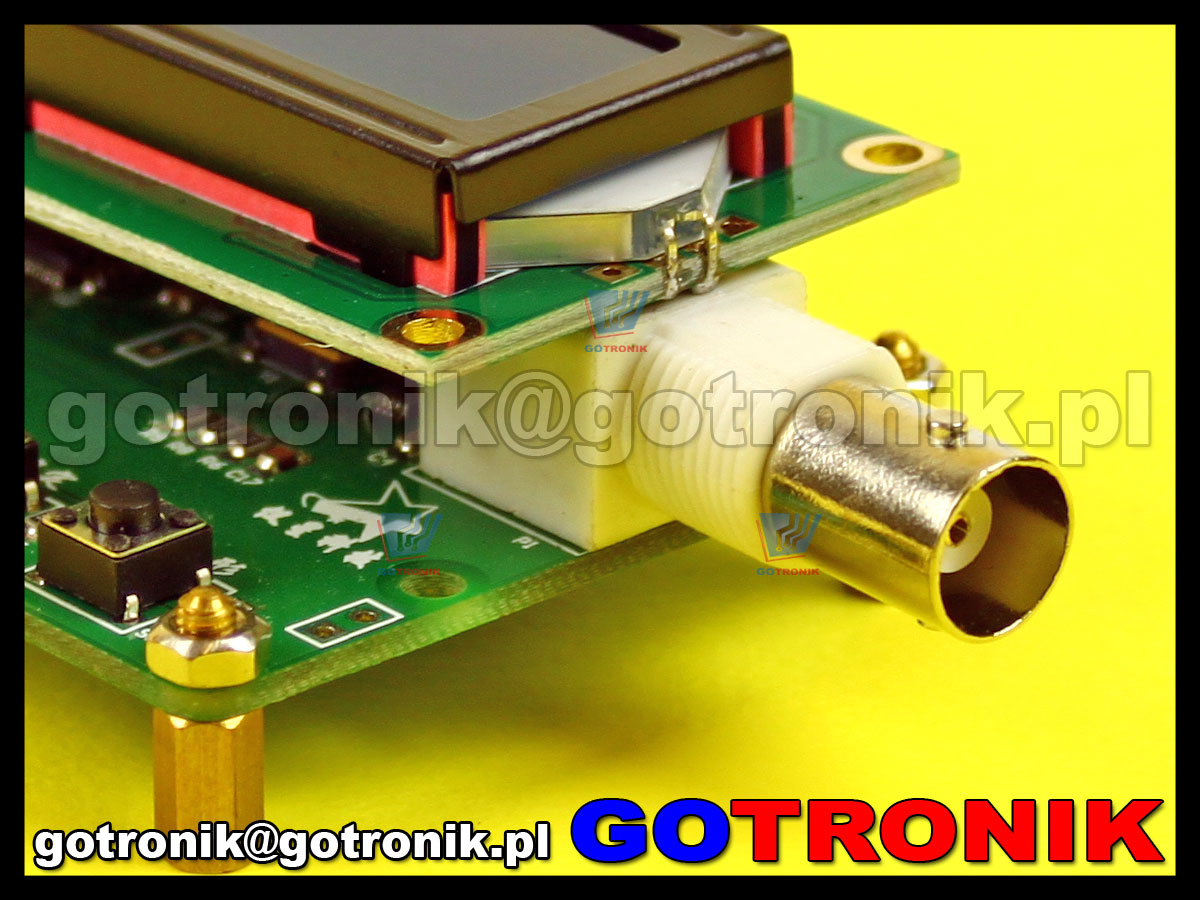

zdjęcia:


AD9833 generator funkcyjny sinusoida prostokąt trójkąt  AD9833 generator funkcyjny sinusoida prostokąt trójkąt  AD9833 generator funkcyjny sinusoida prostokąt trójkąt
AD9833 generator funkcyjny sinusoida prostokąt trójkąt  AD9833 generator funkcyjny sinusoida prostokąt trójkąt  AD9833 generator funkcyjny sinusoida prostokąt trójkąt
AD9833 generator funkcyjny sinusoida prostokąt trójkąt  AD9833 generator funkcyjny sinusoida prostokąt trójkąt  AD9833 generator funkcyjny sinusoida prostokąt trójkąt



AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

AD9833 generator funkcyjny sinusoida prostokąt trójkąt

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 25 czerwiec 2015.
