Generator funkcyjny DDS GK101
Cena produktu: 600,00 zł
Zamawiana ilość:
Numer katalogowy GEN. GK101
Producent Gingko
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

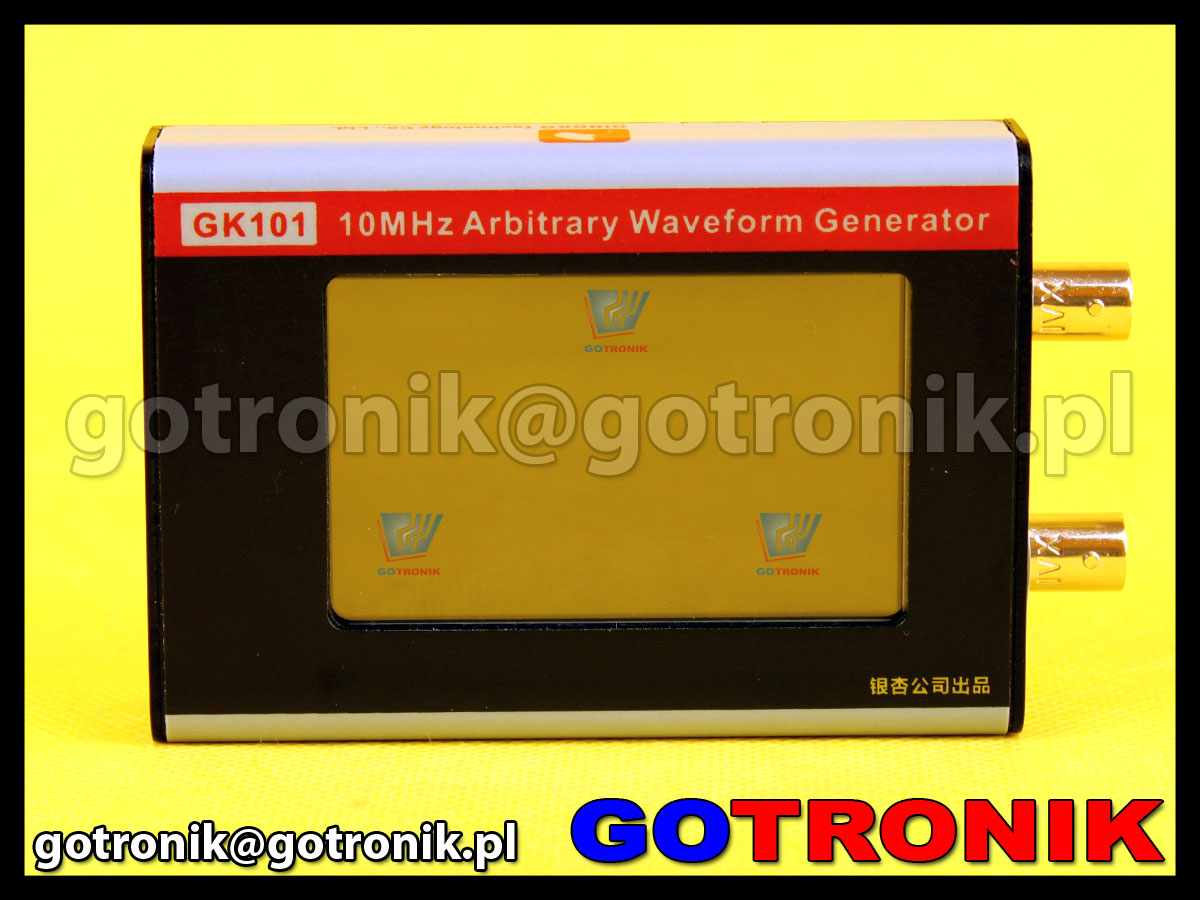

Generator funkcyjny GK101

Generator GK101 gingko funkcyjny DDS 10MHz

gingko logo gk101

GK101 to kompaktowy w pełni funkcjonalny, prosty w obsłudze, łatwy do przenoszenia generator funkcyjny oparty na cyfrowej syntezie częstotliwości DDS. W połączeniu z oscyloskopem może służyć do testowania i pomiaru obwodów elektronicznych.

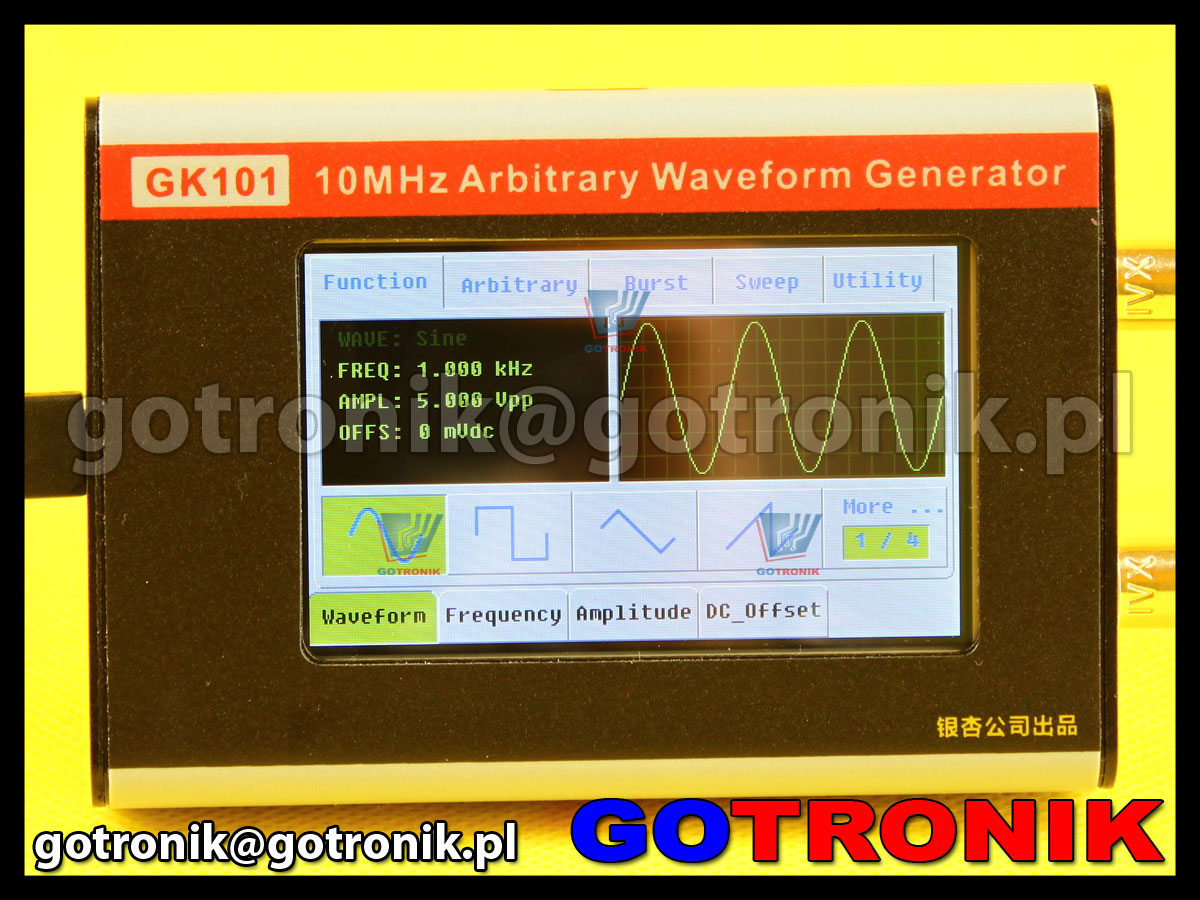

Został zbudowany przy wykorzystaniu najnowszych technologi. Generator posiada kolorowy dotykowy wyświetlacz LCD o przekątnej 3' i rozdzielczości 240x400 pikseli. Zasilanie odbywa się za pomocą złacza microUSB, dlatego generator może być zasilany z popularnych „power-banków” co czyli go bardzo mobilnym.

Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz

  • generator funkcyjny DDS
  • zakres generowanych częstotliwości: od 1mHz do 10MHz
  • dotykowy wyświetlacz (rysik)
  • kolorowy wyświetlacz LCD 3 cale
  • rozdzielczość wyświetlacza: 240 x 400
  • próbkowanie: 80MSa/s
  • rozdzielczość pionowa: 14bit
  • długość przebiegu: 2~32kpts
  • maksymalna amplituda wyjściowa: ± 10Vpp

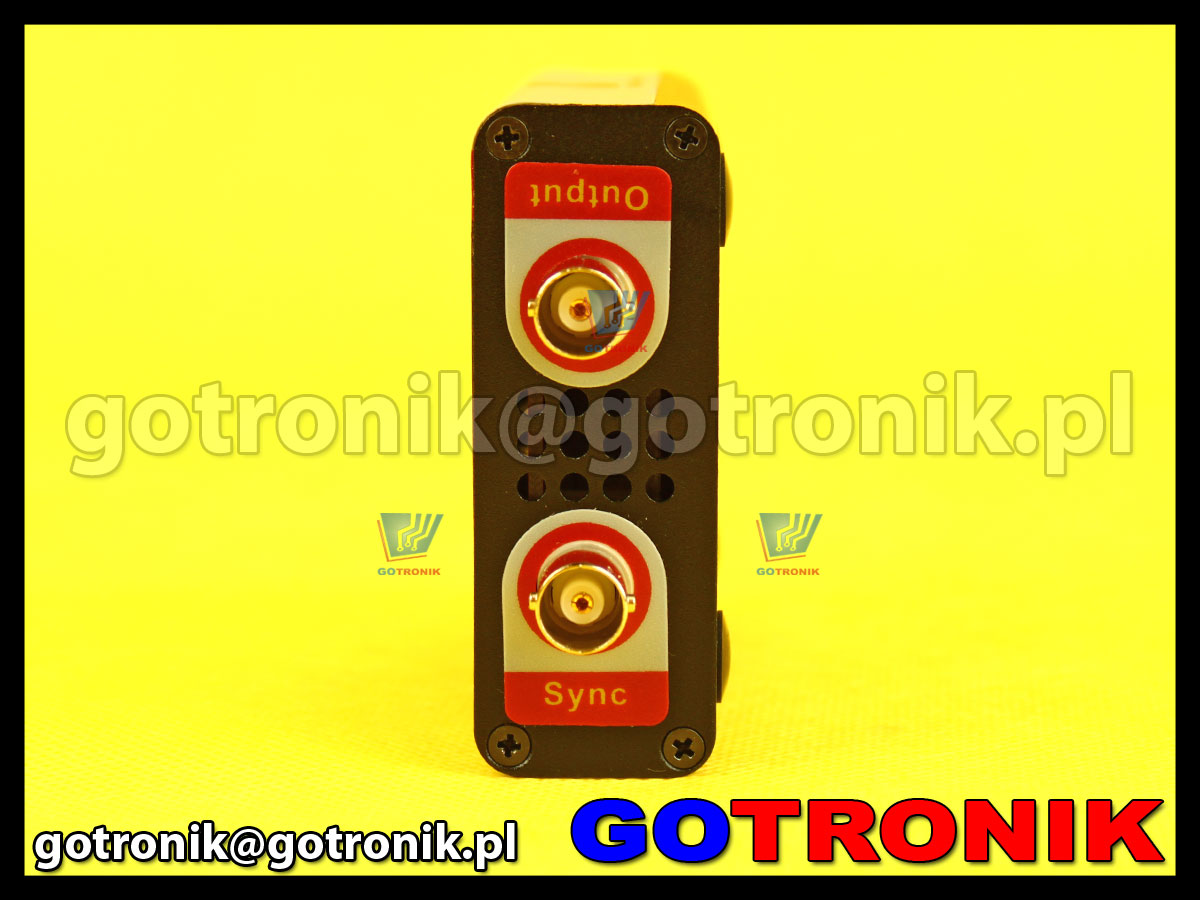

  • wyjście BNC
  • wyjście SYNC
  • zasilanie z portu USB micro
  • wbudowana pamięć: 128M
  • komunikacja z komputerem poprzez USB
  • metalowa obudowa

Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz



Parametry techniczne generatora GK101:

  • standardowe przebiegi wyjściowe: Sine, SINC, DC, Square, Noise, Gaussian, Triangle, Exponential rise/fall, Positive/Negative half wave, Positive/Negative full wave, Sawtooth rise/fall
  • próbkowanie: 80MS/s
  • rozdzielczość pionowa: 14 bit
  • długość przebiegu: 2-32K points
  • wbudowana pamięć: 128M

charakterystyki częstotliwościowe:

zakresy częstotliwości wyjściowych

  • sinusoida: 1mHz - 10MHz
  • prostokąt: 1mHz - 10MHz
  • pozostałe: 1mHz - 1MHz
  • rozdzielczość: 1mHz
  • dokładność: 50ppm

charakterystyki napięciowe

  • zakres napięcia wyjściowego: 10mVpp~10Vpp
  • rozdzielczość: 12bit
  • dokładność: 8% wartości zadanej
  • offset: +/- 5V
  • płaskość amplitudy >0,3dB

charakterystyka dla przebiegu prostokątnego:

  • regulacja współczynnika wypełnienia:
    1mHz - 1MHz 0.1%~99,9%
    1MHz - 10MHz = 50% - brak możliwości regulacji
  • czas narostu / opadania: <20ns
  • overshoot: <5%

pozostałe parametry:

  • impedancja wyjściowa: 50Ω
  • Ramp Symmetry: 0.1%~99.9%
  • Sync Signal" 4.8V~5.2V, TTL Level
  • Napięcie zasilania: DC 4.75V-5.52V, <400mA
  • wyświetlacz: 3", rozdzielczość 240x400
  • wymiary: 116mmx76mmx26mm
  • waga: 180g

Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz

GK101 generator funkcyjny DDS gingko GK101 generator funkcyjny DDS gingko GK101 generator funkcyjny DDS gingko

GK101 generator funkcyjny DDS gingko

GK101 generator funkcyjny DDS gingko

GK101 generator funkcyjny DDS gingko







zestaw zawiera:

  • generator GK101
  • rysik do ekranu
  • przewód USB micro
  • zasilacz sieciowy
  • przewód BNC - krokodyl

Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz



gwarancja:

  • 24 miesiące

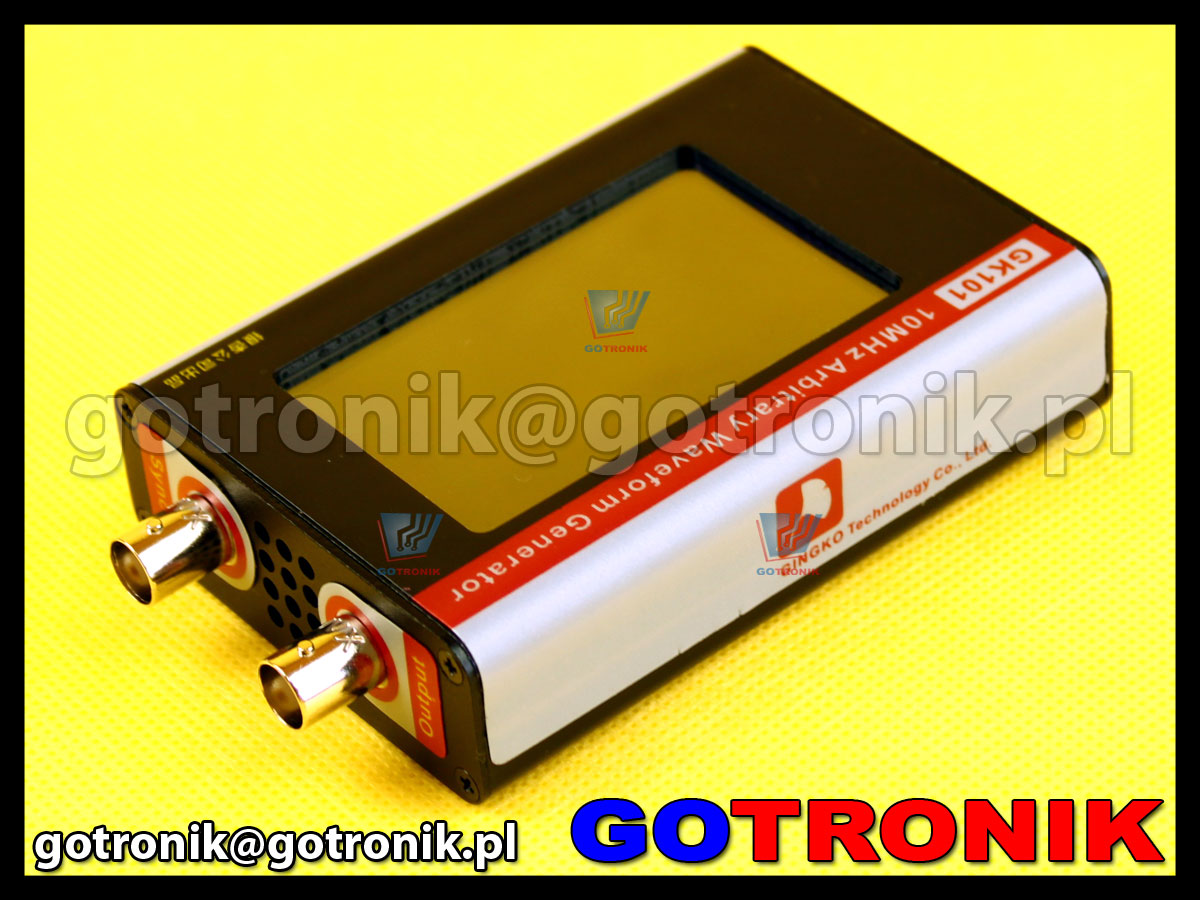

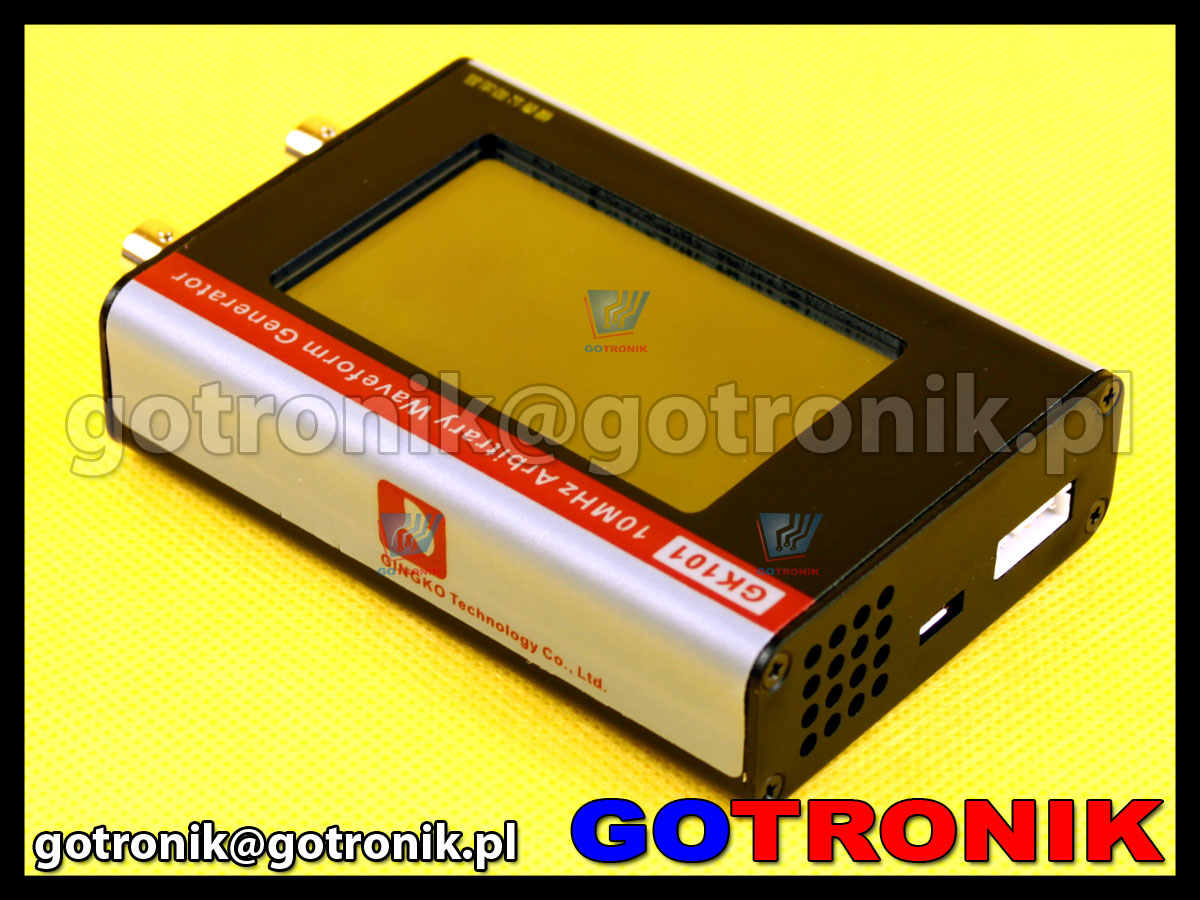

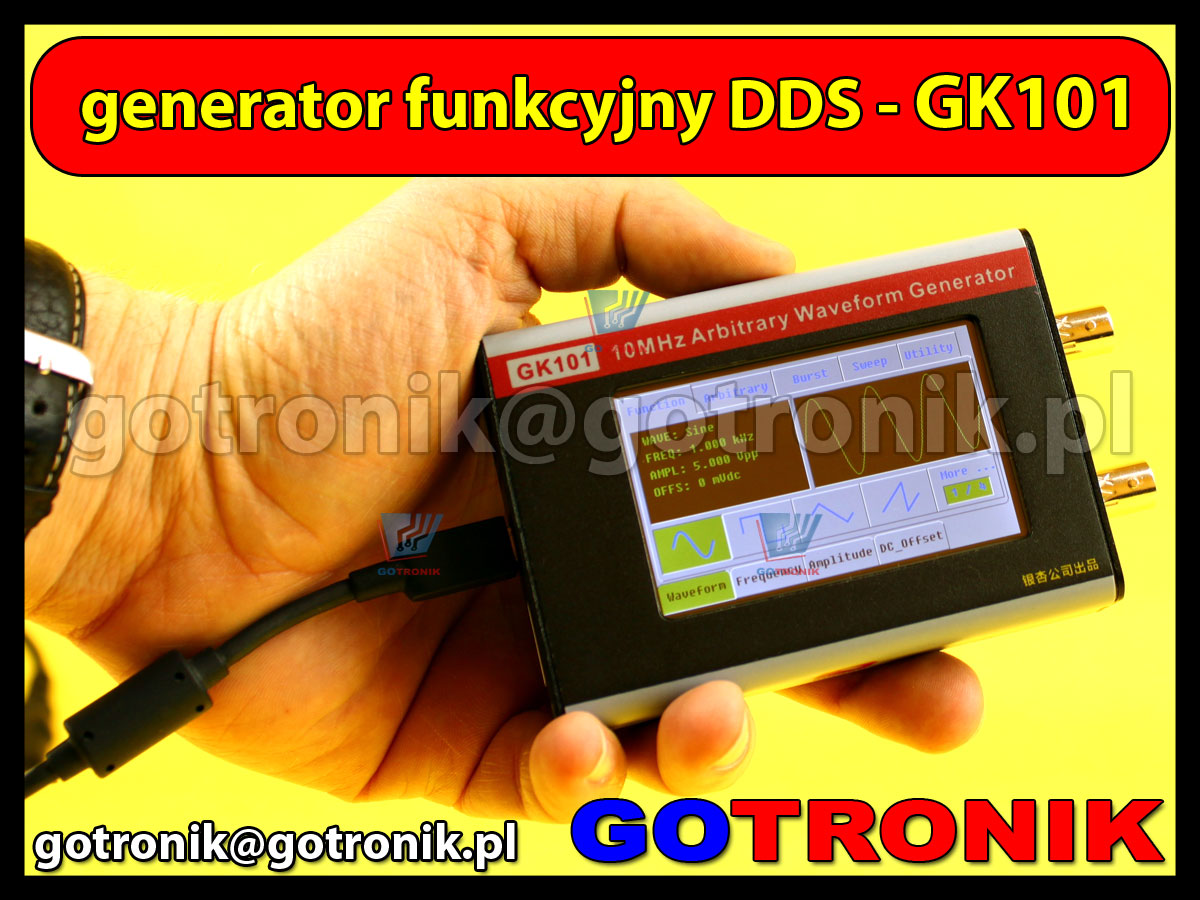

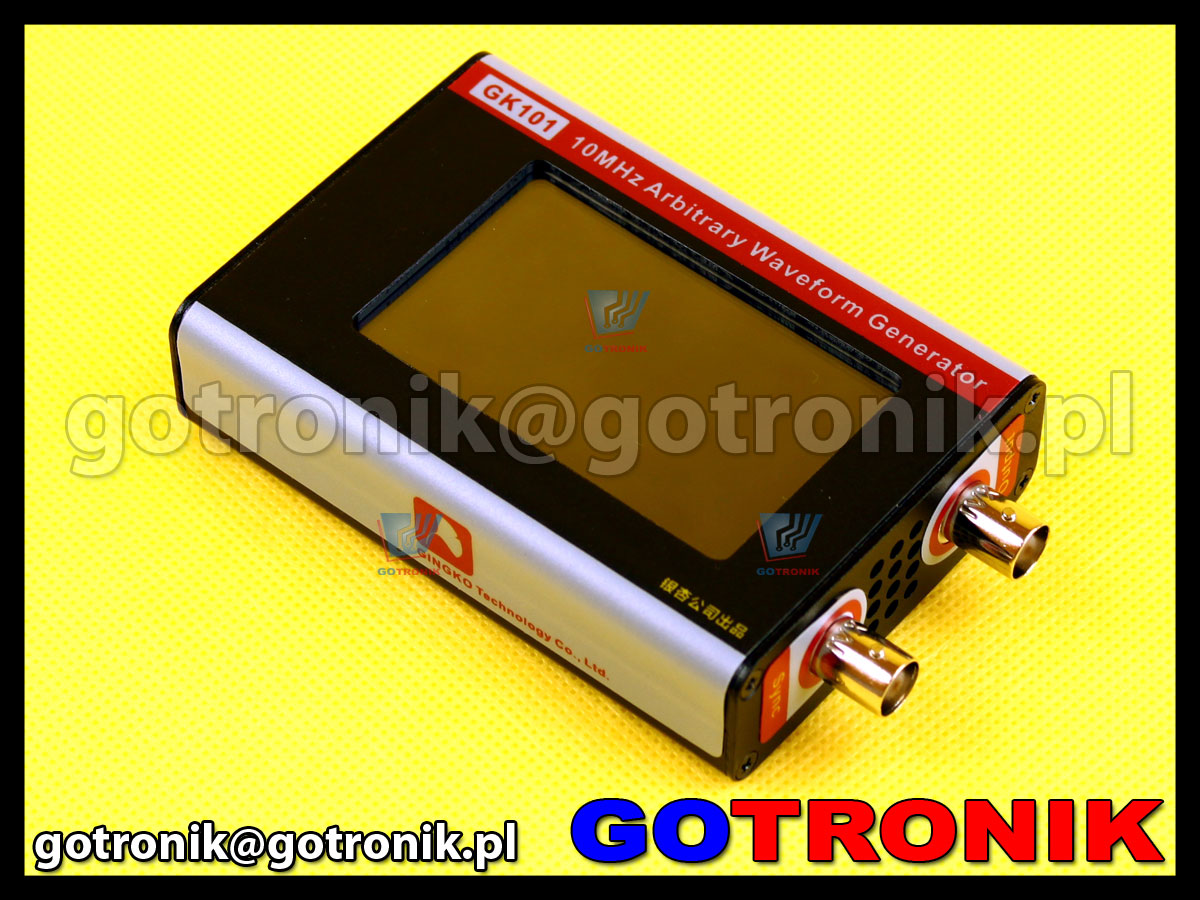

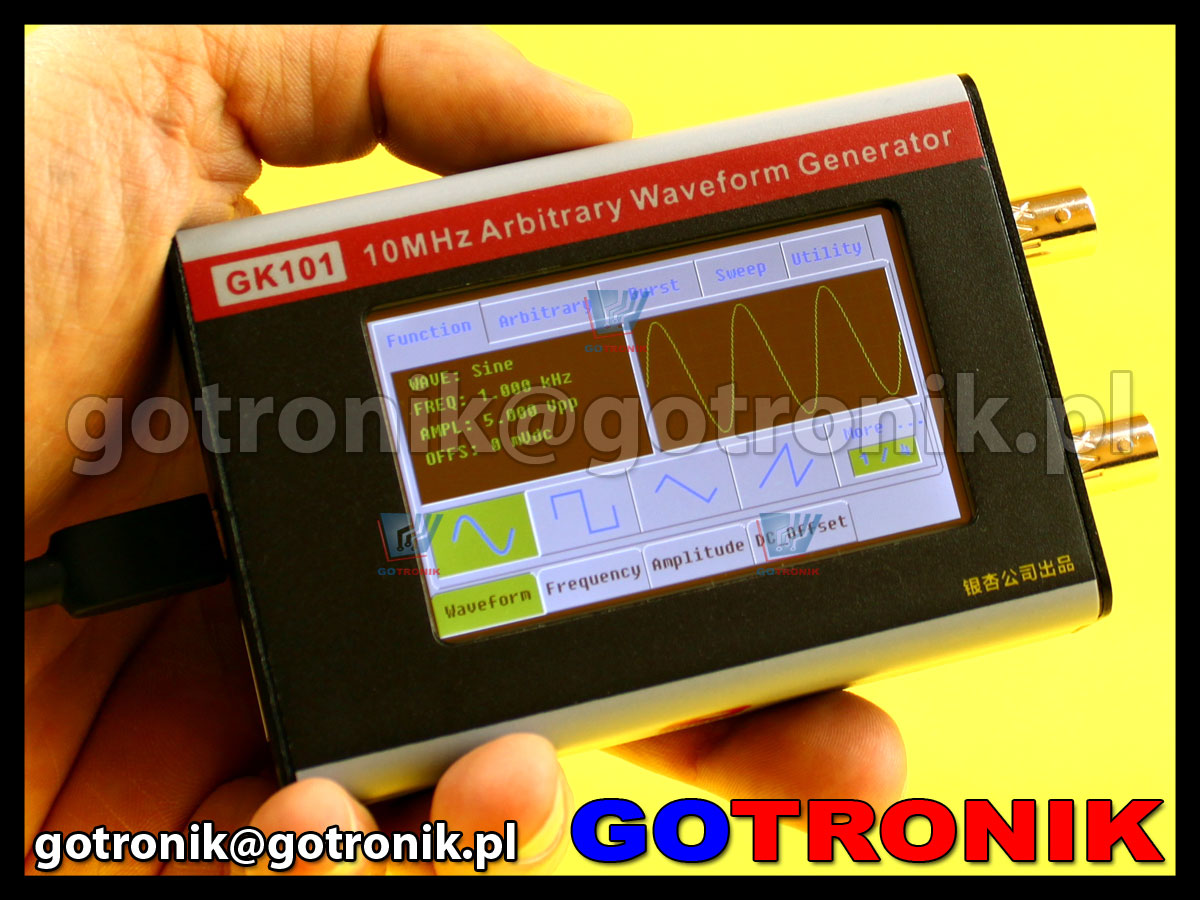

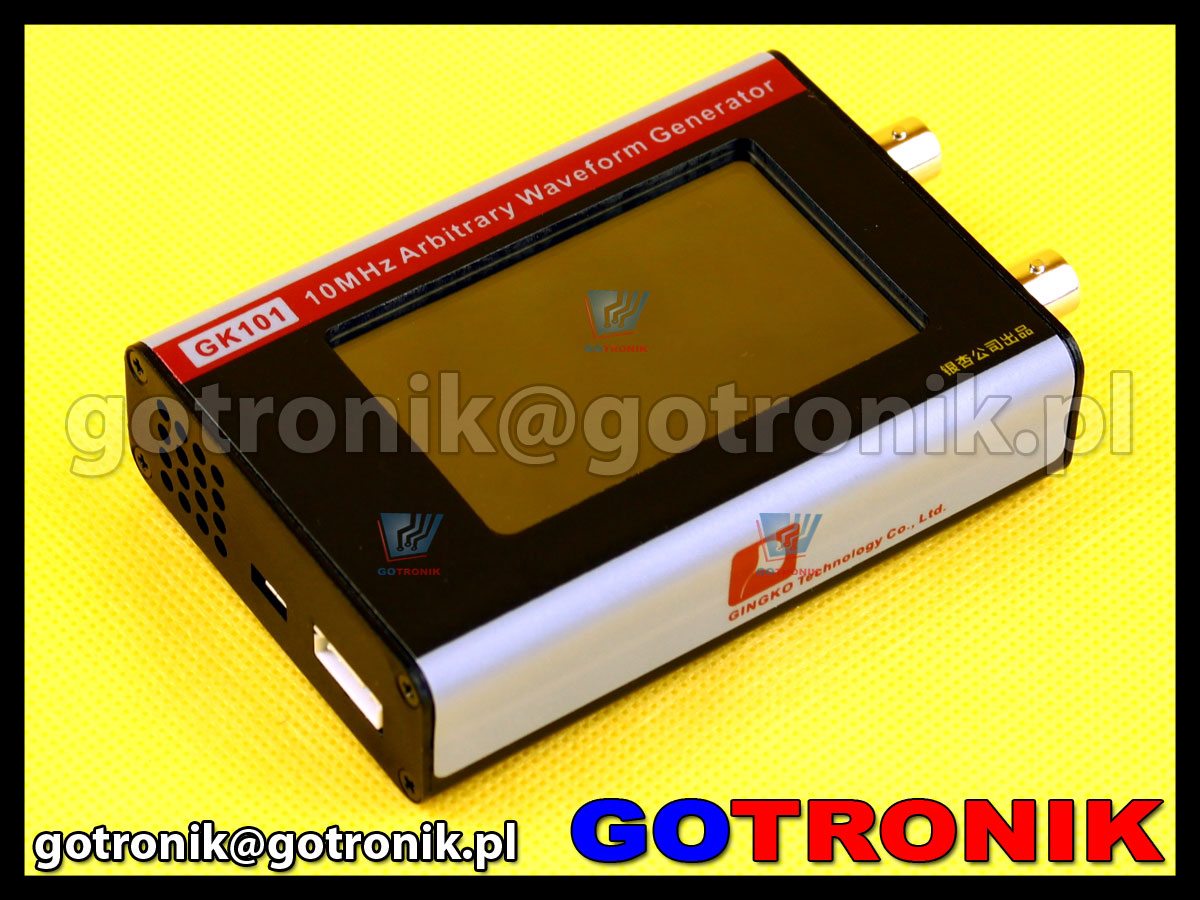

zdjęcia:


Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz
Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz
Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz
Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz  Generator GK101 gingko funkcyjny DDS 10MHz


Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Generator GK101 gingko funkcyjny DDS 10MHz

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 23 kwiecień 2015.
