Generator funkcyjny XR2206 - zestaw do samodzielnego montażu
Cena produktu: 75,00 zł
Zamawiana ilość:
Generator funkcyjny XR2206 - zestaw do samodzielnego montażu
Numer katalogowy BTE-148
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Generator funkcyjny XR2206
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148

Zestaw do samodzielnego montazu typu KIT/DIU generatora funkcyjnego zbudowanego w oparciu o układ XR2206. W zestawie znajduje się także przezroczysta obudowa akrylowa. Instrukcja została przygotowana zarówno w formie graficznej jak i tekstowej. Układ wymaga zasilania zewnętrznego od 9 do 12 V DC prądu stałego. Generować można trzy rodzaje sygnałów (sinusoidalny, prostokątny, trójkątny). Za pomocą zwory wybieramy rodzaj sygnału. Zakresy częstotliwości wybiera się przy pomocy zworki (pełny zakres generowanych częstotliwości od 1 Hz do 1 MHz). Wartość amplitudy dla przebiegów sinusoidalnego i trójkątnego możemy regulować w zakresie od 0 do 3V, natomiast przy prostokącie od 0 do 8 V.


generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148

dane techniczne:
  • napięcie zasilania: od 9V do 12V DC
  • rodzaje generowanych przebiegów: sinusoida, trójkąt, prostokąt
  • zakres generowanych częstotliwości: 1Hz do 1MHz
  • zakres regulacji amplitudy wyjściowej:
    dla sinusoidy: 0-3V / przy napięciu zasilającym 9V dc
    dla prostokąta: 8V – brak możliwości regulacji / przy napięciu zasilającym 9V dc
    dla trójkąt: 0-3V / przy napięciu zasilającym 9V dc


Instrukcja obsługi generatora funkcyjnego XR2206
generator funkcyjny XR2206 - opis funkcjonalny
generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148
ocena stopnia trudności:
  • płytka dwustronna z metalizacją otworów
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - TAK
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: NIE
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)



zdjęcia z przykładowych pomiarów:
generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148
generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148

zdjęcia generatora XR2206 po zmontowaniu:
generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148
generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148

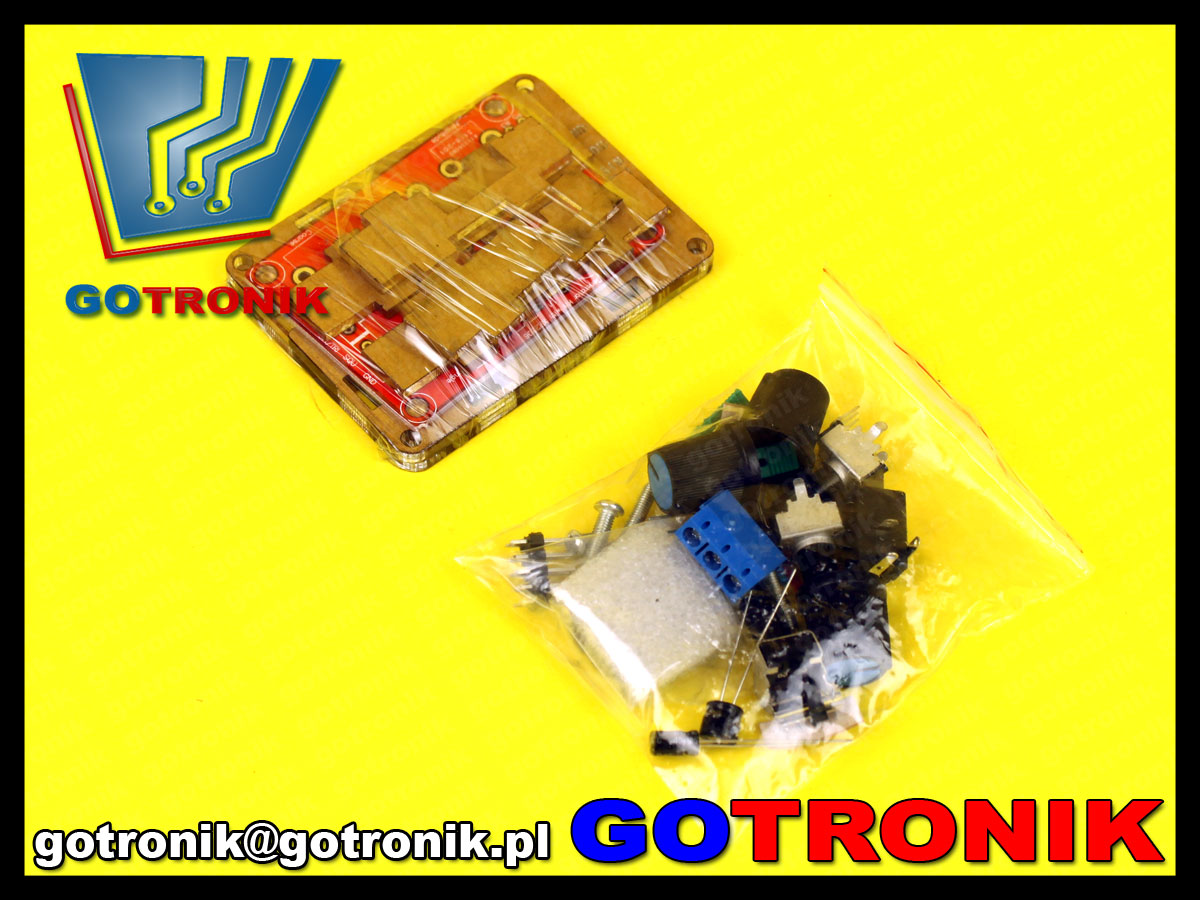

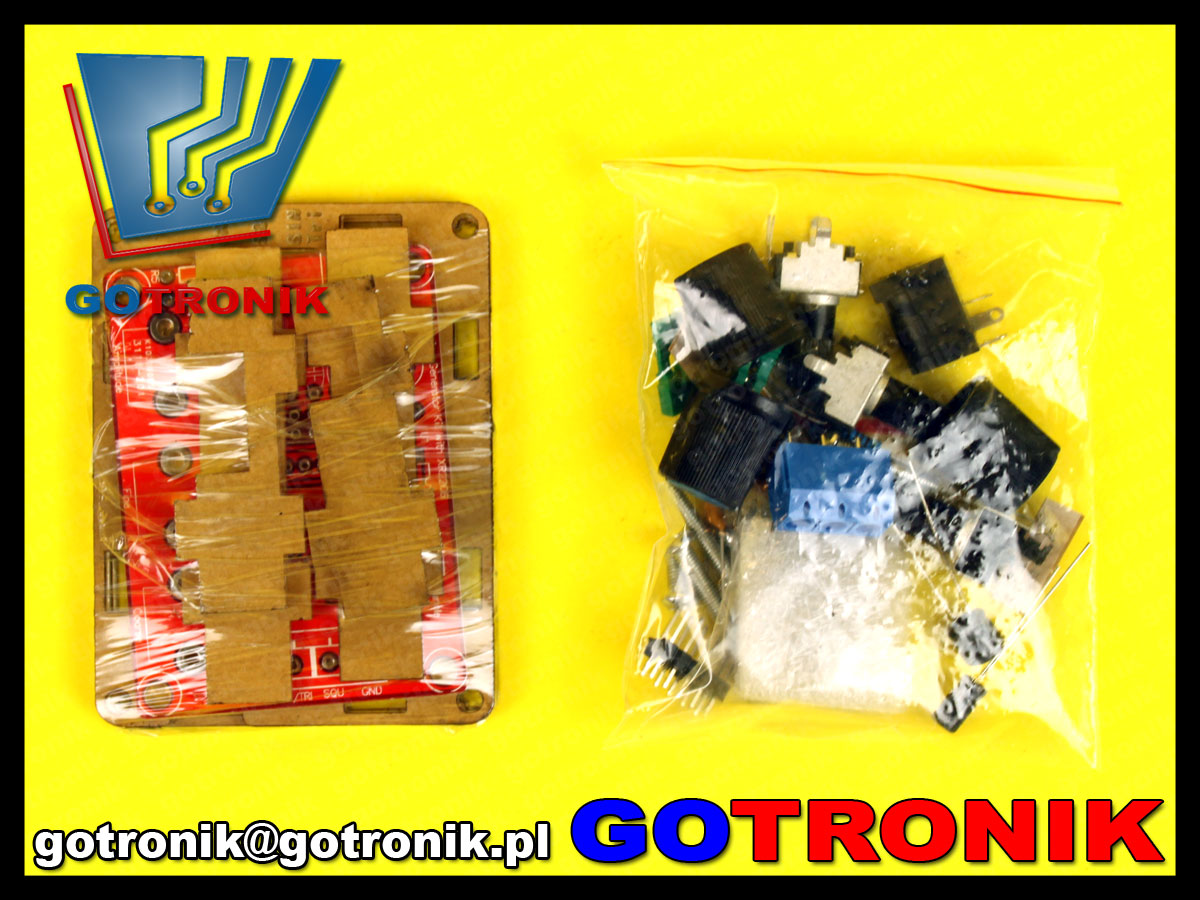

w skład zestawu wchodzi:

  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.




zdjęcia:

generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148
generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148
generator funkcyjny XR2206 zestaw do samodzielnego montażu BTE-148
Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 23 maj 2016.
