Generator impulsów na NE555
Cena produktu: 10,00 zł
Zamawiana ilość:
Numer katalogowy BTE-313
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Generator impulsów na NE555
BTE-313 generator NE555 impulsów przebiegu prostokątnego regulacja częstotliwości współczynnika wypełnienia

Moduł regulowanego generatora impulsów opartego na układzie multiwibratora NE555. Jest to prosty generator impulsów - przebiegu prostokątnego. Mamy możliwość regulacji częstotliwości, oraz współczynnika wypełnienia. Moduł posiada diodę LED sygnalizującą pracę oraz potencjometry do regulacji częstotliwości i współczynnika wypełnienia. Łatwy w obsłudze i podłączeniu. Szeroki zakres zastosowań: od zabaw edukacyjnych, eksperymenty, generatory PWM, systemy mikroprocesorowe, jako sygnał zegarowy itp.
BTE-313 generator NE555 impulsów przebiegu prostokątnego regulacja częstotliwości współczynnika wypełnienia

dane techniczne - parametry:
  • generator impulsów - przebiegu prostokątnego
  • układ scalony NE555
  • zakres napięć zasilania: 5V - 15Vdc
  • przy napięciu zasilania 5V prąd wyjściowy ok. 15mA
  • przy napięciu zasilania 12V prąd wyjściowy ok. 35mA
  • maksymalny pobór prądu z zasilania: 100mA
  • amplituda (napięcie) jest zależna od wartości napięcia zasilającego
    od 4,2V do 11,4V
  • dioda LED
  • wybór zakresu regulacji częstotliwości przy pomocy zworki (jumera)
  • zakresy częstotliwości: 1Hz-50Hz / 50Hz-1kHz / 1kHz-10kHz / 10kHz-200kHz
  • płynna regulacja częstotliwości potencjometrem
  • regulacja współczynnika wypełnienia
  • profesjonalna płytka drukowana PCB dwustronna z metalizacją otworów
  • wymiary płytki drukowanej: 31 x 22mm

Przykładowe pomiary, podłączenie:

http://gotronik.com/2017/07/25/modul-generatora/


BTE-313 generator NE555 impulsów przebiegu prostokątnego regulacja częstotliwości współczynnika wypełnienia

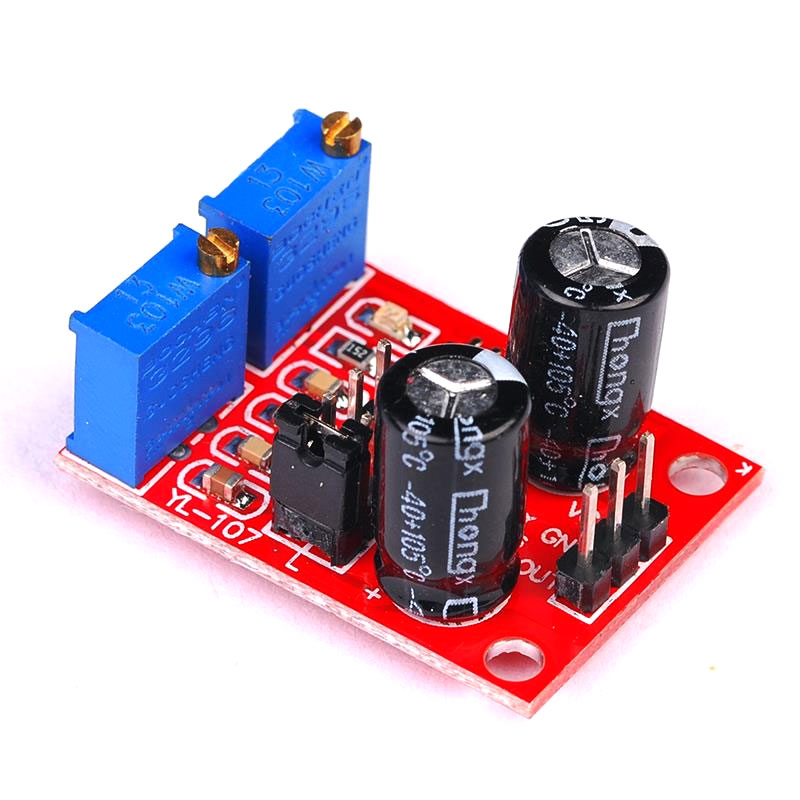

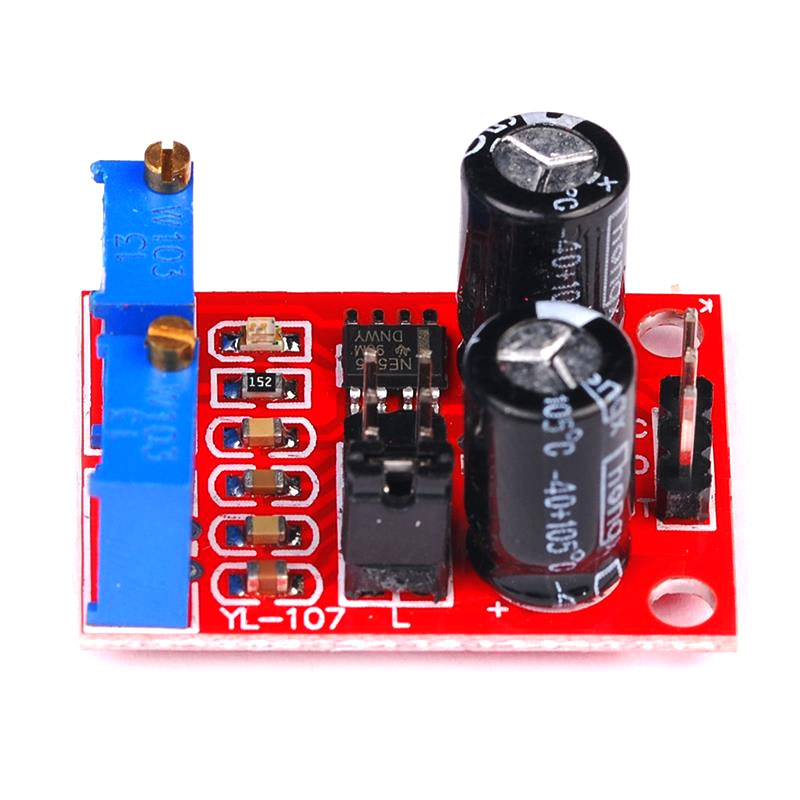

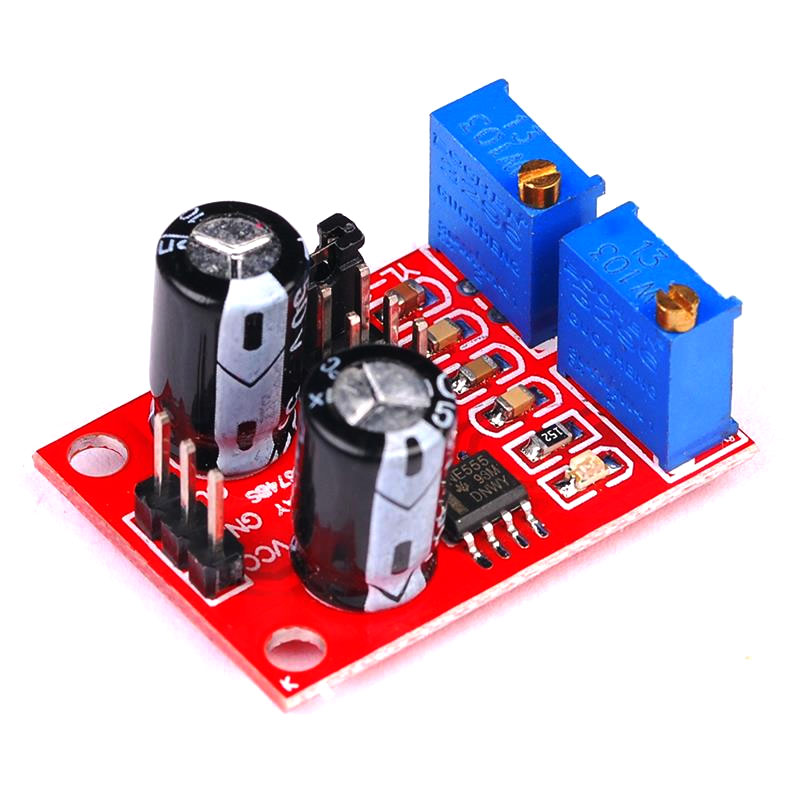

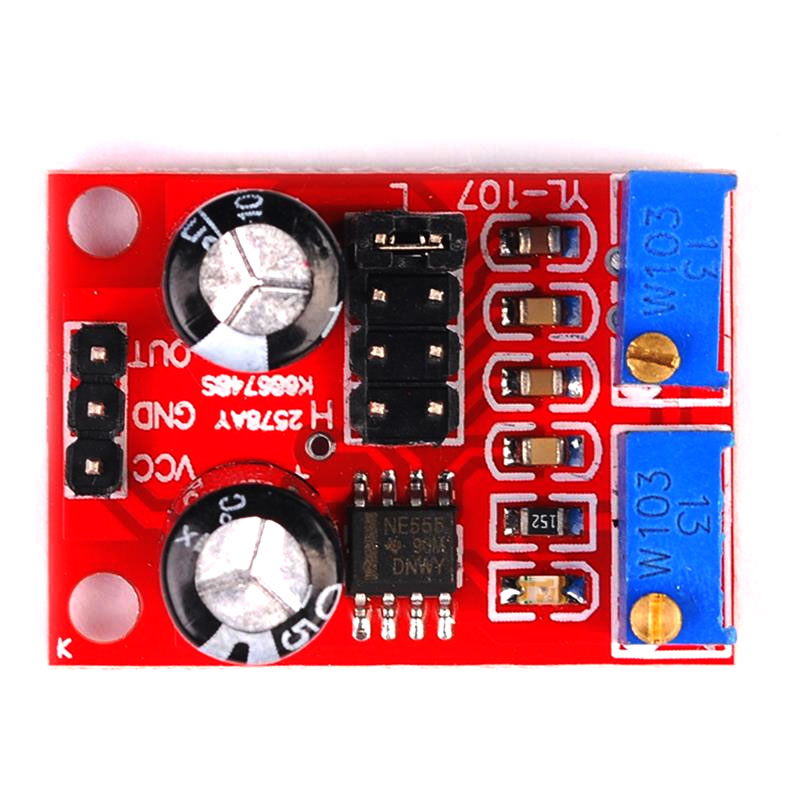

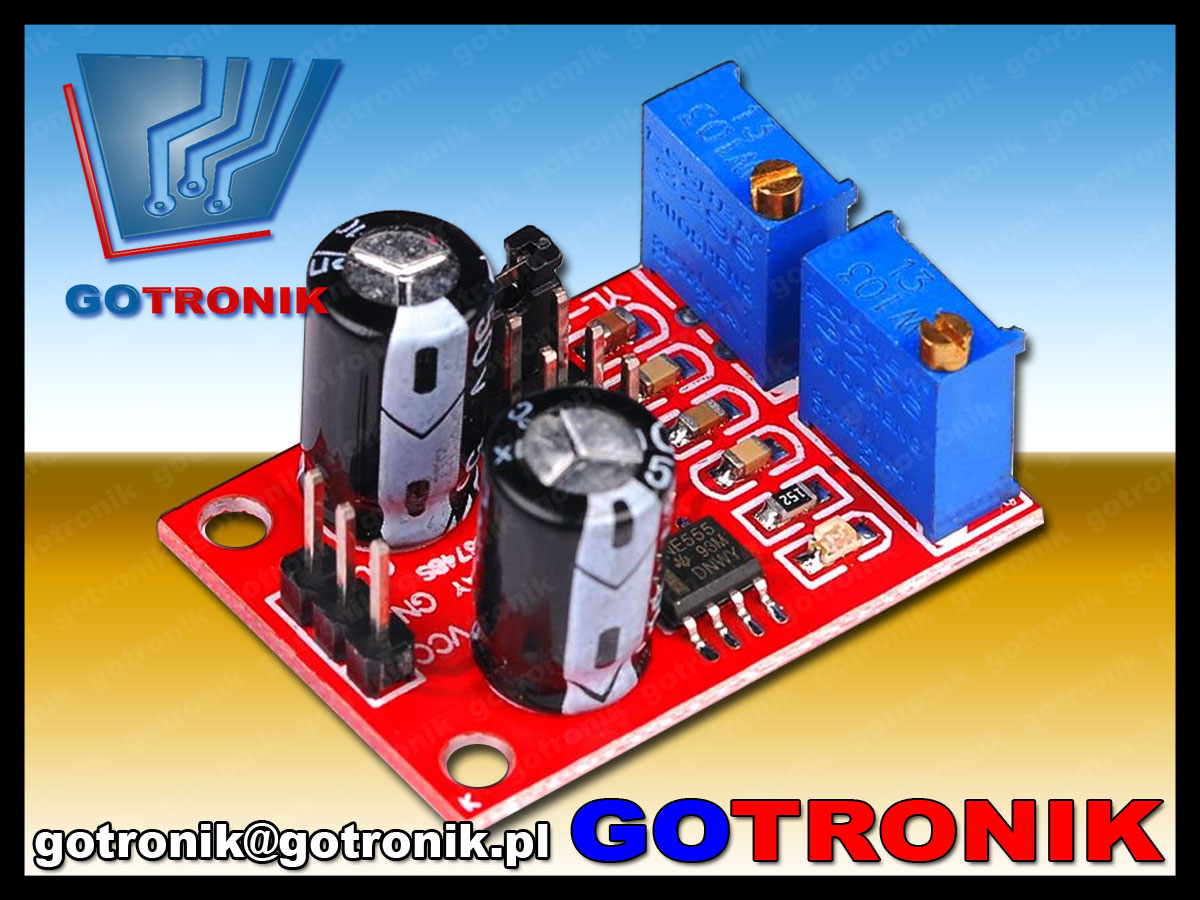

zdjęcia:

BTE-313 generator NE555 impulsów przebiegu prostokątnego regulacja częstotliwości współczynnika wypełnienia
BTE-313 generator NE555 impulsów przebiegu prostokątnego regulacja częstotliwości współczynnika wypełnienia
BTE-313 generator NE555 impulsów przebiegu prostokątnego regulacja częstotliwości współczynnika wypełnienia
BTE-313 generator NE555 impulsów przebiegu prostokątnego regulacja częstotliwości współczynnika wypełnienia

BTE-313 generator NE555 impulsów przebiegu prostokątnego regulacja częstotliwości współczynnika wypełnienia

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 25 lipiec 2017.
