Generator sygnałowy DDS 5MHz (UDB1105S)
Cena produktu: 399,00 zł
Zamawiana ilość:
Generator sygnałowy DDS 5MHz  (UDB1105S)
Numer katalogowy GEN. UDB1105S
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

Generator sygnałowy - funkcyjny DDS 5MHz


Generator funkcyjny DDS







Generator funkcyjny DDS (Direct Digital Synthesis) z serii UDB1105/SG1005 umożliwiający na wyjściu generację sygnału sinusoidalnego, trójkątnego, prostokątnego (z regulacją współczynnika wypełnienia w zakresie 1%-99%). Maksymalne napięcie wyjściowe to 10Vpp, częstotliwość od 0,01Hz-5MHz, rozdzielczość 10mHz. Dzięki kompaktowym wymiarom, obudowie z tworzywa sztucznego, atrakcyjnej cenie może być wykorzystywany przez profesjonalistów jak i zarówno amatorów. Łatwa i intuicyjna obsługa generatora.



Podstawowe cechy:

  • zakres częstotliwości przebiegów: 0,01 Hz - 5MHz
  • największa rozdzielczość regulacji częstotliwości: 0,01Hz
  • High frequency accuracy: ± 20ppm
  • Low distortion: <1%
  • typ generatora: DDS
  • wyświetlacz LCD 2x16 z podświetleniem
  • generowane przebiegi: sinus, prostokąt, trójkąt
  • Square wave duty cycle of 1% to 99% accuracy adjustable
  • Triangular modulation account space than the output of two kinds of sawtooth after
  • variable DC level control
  • External Frequency Measurement
  • Preset frequency stored, transferred functions
  • Interface: Function of signal output (main output) ,TTL output ,external count input
  • funkcja SWEEP - przemiatanie częstotliwości



Specyfikacja:

  • The main output waveform : sine wave and square-wave, triangle wave, sawtooth wave
  • Maximum output amplitude: 10Vpp (no-load)
  • Output impedance :50 ω + 10%
  • Dc bias: + 5V (no-load)
  • Range: 1% - 99% (square-wave)
  • Display: LCD1602
  • Output frequency range:
  • sine wave: 0.01Hz-5MHz
  • Square-wave: 0.01 Hz - 1MHz (the valid range)
  • Triangle wave :0.01 Hz - 1MHz (the valid range)
  • Sawtooth wave :0.01 Hz ~ 1MHz (the valid range)
  • Resolution :0.01 Hz
  • Frequency stability: + 1 x 10-6
  • Frequency error :+ 5 x 10-6
  • Sine wave distortion degree: < 1% (benchmark frequency 1kHz)
  • Triangle wave linearity : 0.01 Hz ~ 100 KHZ 98%; 95%, 100 KHZ ~ 1MHz;
  • Square-wave rising and falling time: < 30ns
  • TTL output : TTL level: Vp - p. 3 p ,Take 20TTL load load capacity
  • The external measurement functions:
  • Frequency range: 60MHz 1Hz
  • Vpp - signal amplitude: 0.5 20Vpp
  • The count range: 0-4294967296
  • Storage and append the: has a 10 groups with v function parameters storage


Zestaw zawiera:

  • generator funkcyjny UDB1105 DDS 5MHz -1szt.
  • zasilacz sieciowy -1szt.
  • kabel połączeniowy BNC-krokodyl -1szt.

pdfinstrukcja obługi geneartorów UDB1100S/SG1100S (wersja angielska)






zdjęcia:

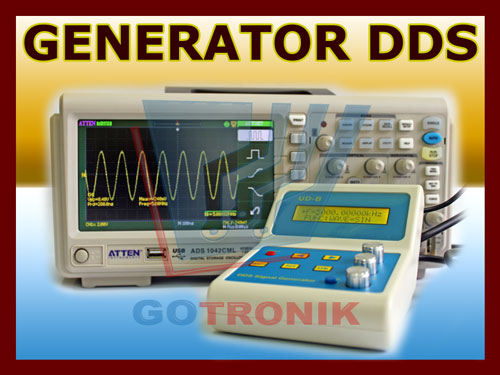

Generator funkcyjny DDS

Generator funkcyjny DDS

Generator funkcyjny DDS

Generator funkcyjny DDS

Generator funkcyjny DDS

Generator funkcyjny DDS

Generator funkcyjny DDS
