Generator sygnałowy - funkcyjny DDS 8MHz (UDB1008S)
Cena produktu: 285,00 zł
Zamawiana ilość:
Generator sygnałowy - funkcyjny DDS 8MHz (UDB1008S)
Numer katalogowy GEN. UDB1008S
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

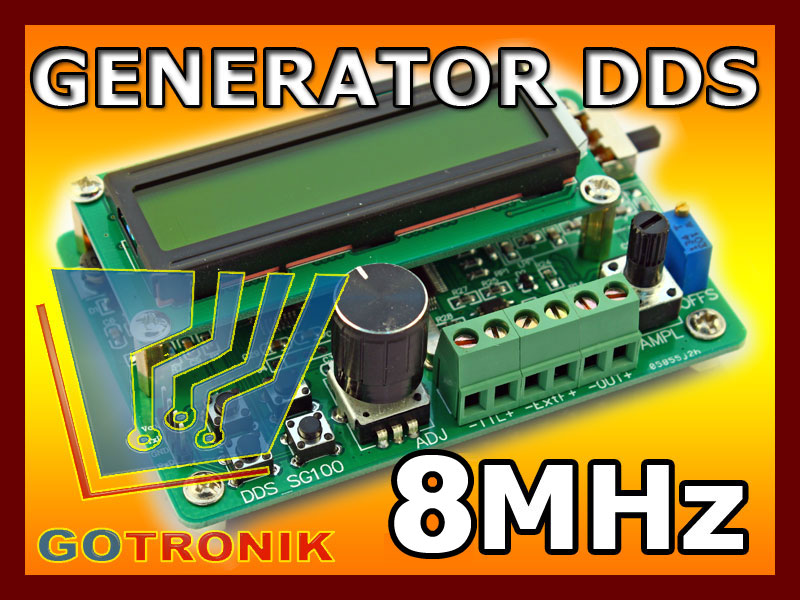

Generator sygnałowy - funkcyjny DDS 8MHz

Generator funkcyjny DDS SG100x USB1000

Generatory z serii SG1000/UBD1000 zbudowane są w oparciu o układy FPGA, a generacja sygnałów opiera się na bezpośredniej syntezie cyfrowej - Direct Digital Synthesis (DDS). Do dyspozycji jest także wyjście TTL o wysokiej stabilności oraz wejście do miernika częstotliwości (częstościomierz). Amplituda sygnału wyjsciowego i offset jest regulowana.

Generatory z seri SG1000/UDB1000 są bardzo łatwe w obsłudze dzięki przejrzystemu menu. Obsługa jest bardzo intuicyjna. Dzięki dużej stabilnosci i dokładności generowanych przebiegów może być wykorzystywany zarówno przez eletroników amatorów jak i przez profesjonalistów.




Specyfikacja techniczna UDB1008S:

1. Wyjście sygnałowe:

  • Sygnały wyjściowe: sinusioda, prostokąt (z regulacją współczynnika wypełnienia), trójkąt, piła
  • Amplituda wyjściowa: Max 10Vp-p
  • Impedancja wyjściowa: 50Ω ±10%
  • DC Bais: ±2.5V
  • Wyświetlacz: LCD1602
  • Zakres częstotliwości: 0.01Hz ~ 8MHz
  • Rozdzielczość ustawiania częstotliwości (najmniejsza): 0.01Hz
  • Stabilizacja częstotliwości: ±1×10-6
  • Dokładność częstotliwości: ±5×10-6
  • Zniekształcenia dla sinusoidy: ≤0.8% (przy częstotliwości 1kHz)
  • Liniowość przebiegu dla trójkąt: ≥98% (0.01Hz~10kHz)
  • Prostokąt czas narastania/odapadania: ≤100ns
  • Zakres zmiany współczynnika wypełnienia dla prostokąta: 1%~99%
  • funkcja SWEEP - przemiatanie częstotliwości



2. Wyjście TTL

  • Zakres częstotliwości: 0.01Hz ~ 2MHz
  • Amplituda wyjsciowa: >3Vp-p
  • Fan-out Factor: >20 TTL Load



3. Licznik częstotliwości

  • Zakres zliczania: 0-4294967295
  • zakres częstotliwości: 1Hz~60MHz
  • Amplituda wejściowa: 0.5Vp-p~20Vp-p



4. Pozostałe funkcje:

  • Zapamiętywanie ustawień - pamięć: 0-9


Opis generatorów z serii SG1000S/UDB1000S:

Generator sygnałowy DDS SG1000

1. Wyświetlacz LCD
2. Przyciski prawo / lewo:

  • w trybie częstotliwości: przesunąć kursor w prawo lub w lewo
  • w trybie Func: wybór funkcji (WAVE, LOAD, SAVE, EXT.FREQ, LICZNIK, CŁO)

3. Przyciski do wyboru: wybierz częstotliwość lub funk
4. OK:

  • w trybie częstotliwości: wybierz jednostkę częstotliwości (Hz / kHz / MHz)
  • w trybie FUNC-WAVE: wybierz przebieg (sinus, prostokąt, trójkąt, piła)
  • w trybie FUNC-SAVE/LOAD: potwierdzić zapisanie lub załadowanie

5. Pokrętło
6. Wyjście TTL
7. Wejście miernika częstotliwości - częstosciomierza
8. Wyjście generatora
9. Potencjometr ustawiania wartości amplitudy wyjściowej sygnału
10. bias adjust
11. Włącznik zasilania
12. Wejście zasilania DC 5V

 pdfinstrukcja obługi geneartorów UDB1000S/SG1000S (wersja angielska)



Zestaw zawiera:

  • generator UDB1008S -1szt.
  • zasilacz sieciowy -1szt.





Zdjęcia:

Generator funkcyjny DDS SG100x USB1000

Generator funkcyjny DDS SG100x USB1000

Generator funkcyjny DDS SG100x USB1000

Generator funkcyjny DDS SG100x USB1000

Generator funkcyjny DDS SG100x USB1000
