ICL8038 generator funkcyjny - zestaw do samodzielnego montażu
Cena produktu: 25,00 zł
Zamawiana ilość:
Numer katalogowy BTE-247
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
ICL8038 generator funkcyjny
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
icl8038 generator funkcyjny kit diy zestaw do samodzilnego montazu schemat BTE-247

ICL8038 to klasyk - scalony monolityczny generator funkcyjny umożliwiający generację podstawowych przebiegów elektrycznych jak sinusoida, prostokąt, trójkąt (piła). Idealnie nadaje się do zastosowań amatorskich, a także do prostych zastosowań w serwisie elektronicznych. Oferowany zestaw do samodzielnego układu składa się z "serca" czyli układu ICL8036 zamkniętego w standardowej obudowie DIP14. Pozostałe elementy elektroniczne pasywne na płytce drukowanej PCB odpowiedzialne są tylko za ustalenie odpowiedniego punktu pracy, wybranych parametrów wyjściowych itp. Po poprawnym zmontowaniu - zlutowaniu układ działa natychmiastowo, bez potrzeby uruchamiania lub ustawiania punktu pracy. Układ prosty w montażu, przeznaczony nawet dla początkujących elektroników.

icl8038 generator funkcyjny kit diy zestaw do samodzilnego montazu schemat BTE-247icl8038 generator funkcyjny kit diy zestaw do samodzilnego montazu schemat BTE-247icl8038 generator funkcyjny kit diy zestaw do samodzilnego montazu schemat BTE-247

dane techniczne:
  • zestaw do samodzielnego montażu
  • generator funkcyjny ICL8036 w obudowie DIP14
  • napięcie zasilania: 12V dc
  • generowane przebiegi: sinusoida, prostokąt, trójką
  • orintacyjny zakres regulacji częstotliwości od 50Hz do 6,3kHz
  • płytka jednostronna z opisem i soldermaską
  • złącza wyjściowe do przykręcenia przewodów



instrukcja montażu lutowania w formie VIDEO:


prezentacja działania, sprawdzenie generatora ILC8038:


ocena stopnia trudności:

  • płytka PCB jednostronna
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - TAK
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)

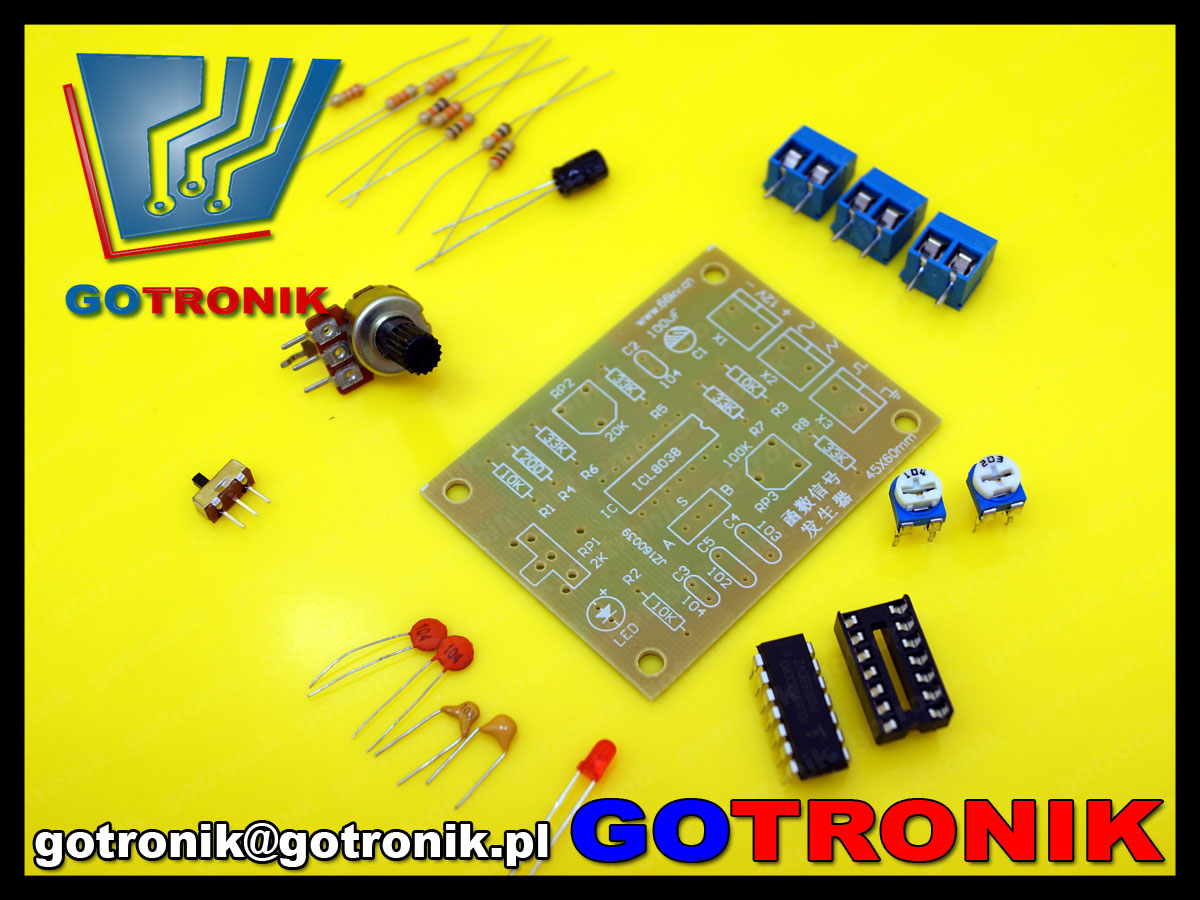

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia
Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.

widok zmontowanego modułu:
icl8038 generator funkcyjny kit diy zestaw do samodzilnego montazu schemat BTE-247icl8038 generator funkcyjny kit diy zestaw do samodzilnego montazu schemat BTE-247icl8038 generator funkcyjny kit diy zestaw do samodzilnego montazu schemat BTE-247

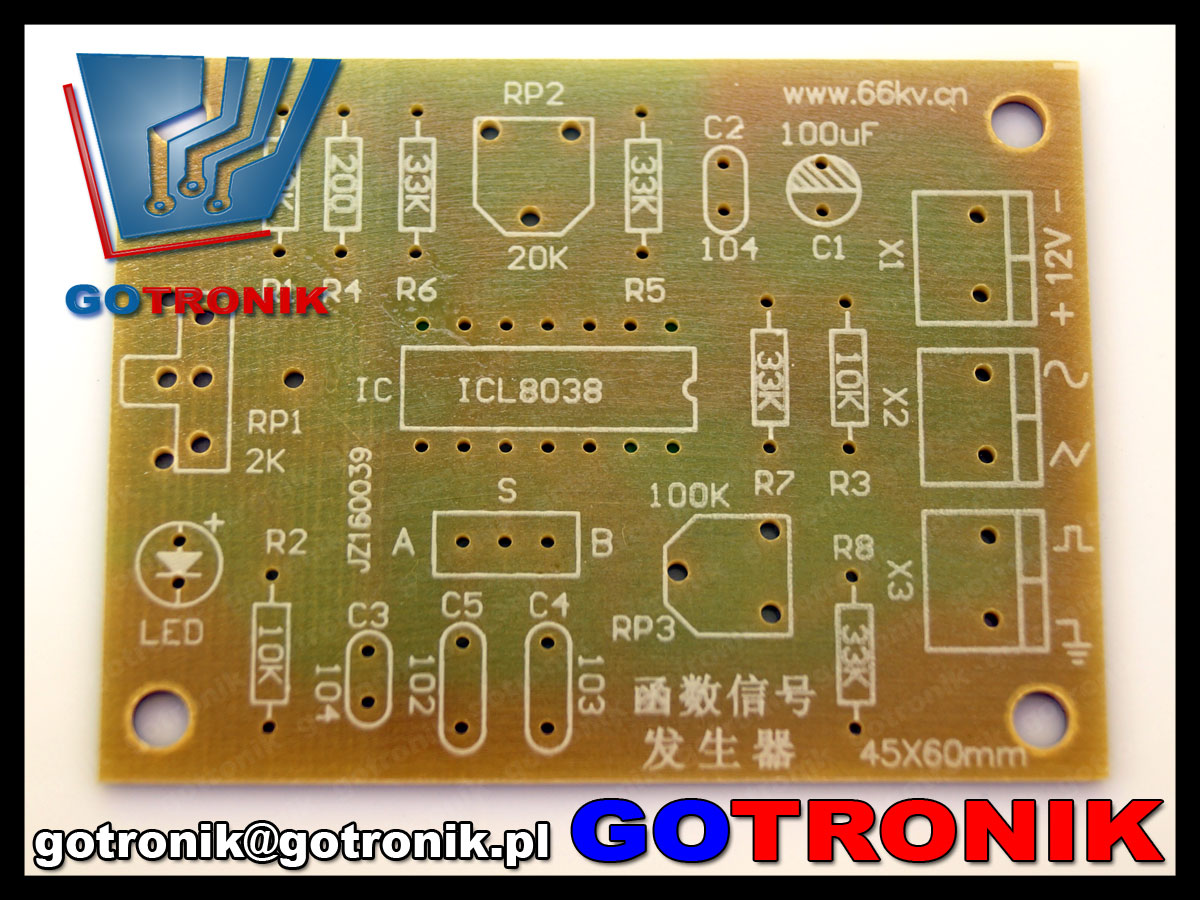

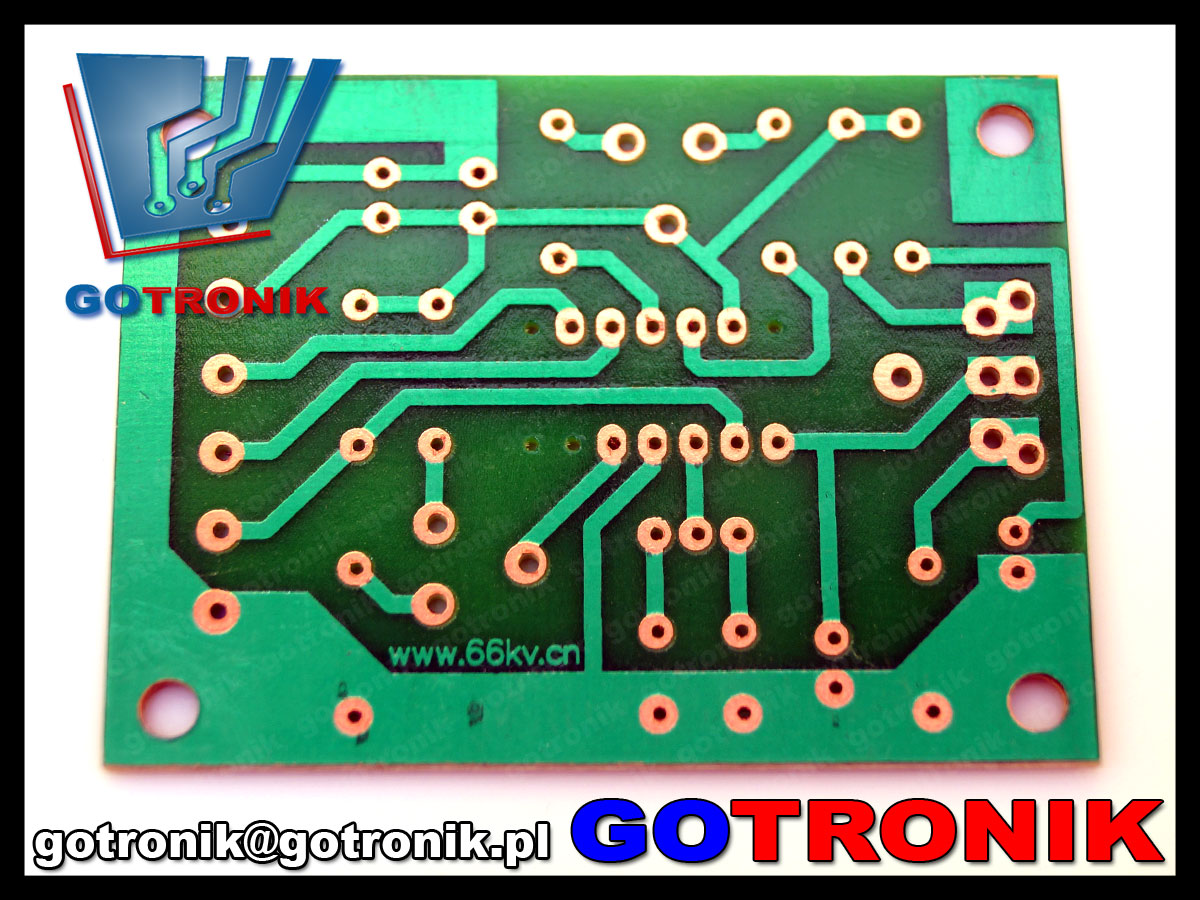

zdjęcia:

icl8038 generator funkcyjny kit diy zestaw do samodzilnego montazu schemat BTE-247
icl8038 generator funkcyjny kit diy zestaw do samodzilnego montazu schemat BTE-247
icl8038 generator funkcyjny kit diy zestaw do samodzilnego montazu schemat BTE-247
