Oscyloskop cyfrowy DSO-2150 USB produkcji Hantek
Oscyloskopy z serii DSO (Digitall Sampling Oscilloscope) firmy Hantek są to cyfrowe oscyloskopy pracujące w czasie rzeczywistym. Wykorzystanie bardzo popularnego interfejsu USB umożliwia obserwację przebiegów elektrycznych na ekranie komputera. Atrakcyjna cena, parametry techniczne, oraz dodatkowe funkcje pomiarowe i matematyczne sprawiają że jest to pozycja godna uwagi nawet dla zaawansowanych pomiarów.
CHARAKTERYSTYKA:
- interfejs komunikacyjny USB 2.0, nie wymaga zewnętrzengo zasilania (zasilany z portu USB)
- idealne zastosowanie do laptopa, praca w terenie (niewielka waga)
- wymiary (mm): 190(długość) x100(szerokość) x35(wysokość)
- wysoka wydajność: 150MS/s próbkowanie w czasie rzeczywistym, 60MHz szerokość pasma
- oprogramowanie działa w systemach: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,VISTA
- 23 funkcje pomiarowe
- możliwośc wykonywania operacji matematycznych przebiegów (dodawanie, odejmowanie ...)
- możliwość zapisania przebiegów: text file, jpg/bmp graphic file, MS excel/word file, dat.
- analiza FFT
- do jednego komputera może być podłączonych więcej niż jeden oscyloskop z serii DSO
- Labview\VB\VC\Delphi\C++Builder Second Design instance.
SPECYFIKACJA TECHNICZNA:
|
|
|
|
|
Liczba kanałów: |
2 |
Impedancja wejściowa: |
1MΩ 25pF |
Sprzężenie: |
AC/DC/GND |
Rozdzielczość pionowa: |
8Bit |
Czułość pionowa: |
10mV-5V/działkę, 9 sekwencji |
Dokładność DC: |
±3% |
Zakres podstawy czasu: |
4ns-1h, 38 sekwencji |
Przesuw obrazu w poziomie |
TAK |
Zabezpieczenie wejścia: |
Diode clamping |
Tryb X-Y (figury lissajous) |
TAK |
Autoset |
TAK (30Hz - 60MHz) |
Wejście zewnętrznego wyzwalania: |
TAK |
Wyzwalanie: |
Auto, Normal and Single |
Zbocze wyzwalające: |
+/- |
Regulacja poziomu wyzwalania: |
TAK |
Typy wyzwalania: |
zbocze narastające, opadające |
Sygnał wyzwalania: |
CH1, CH2, EXT |
Poziom wyzwalania: |
0-100% |
Rozmiar bufora: |
10K-32KB/kanał |
Szerokość pasma: |
DC to 60MHz |
Max. próbkowanie: |
150MS/s |
Wybór próbkowania: |
TAK |
Wyswietlanie przebiegu: |
port/line, waveform average, persistence, intensity |
Sieć: |
Open/Close |
Tryb pionowy: |
CH1, CH2, Dual, ADD |
Pomiary kursorami: |
TAK |
Spectrum analyzer |
|
Kanały: |
2 kanały |
Funkcje matematyczne: |
analiza FFT, dodawanie, odejmowanie, mnożenie, dzielenie |
Pasmo: |
60MHz |
Kursory: |
częstotliwość, napięcie |
Ilość danych |
10K-32K/kanał |
Akcesoria: |
CD, sondy pomiarowe, manual, kabel USB |
|
|
źródło: http://www.hantek.com.cn/english/produce_list.asp?unid=63
OPROGRAMOWANIE:
Oprogramowanie współpracuje z systemami operacyjnymi: Windows98, Windows Me, Windows NT, Windows 2000, Windows XP, VISTA
Opis funkcji automatycznych pomiarów kursorami:
Vpp |
-Peak-to-peak = Max - Min
-pomiar napięcia międzyszczytowego peak-peak ("pik-pik") |
Vmax |
-napięcie Vmax maksymalna wartość napięcia przebiegu |
Vmin |
-napięcie Vmin minimalna wartość napięcia przebiegu |
Vamp |
-Vamp = Vlow - Vhigh
-pomiar napięcia międzyszczytowego |
Vlow |
-pomiar średniej wartości napięcia minimalnego przebiegu |
Vhigh |
-pomiar średniej wartości napięcia maksymalnego przebiegu |
Upper threshold |
- pomiar 90% poziomu wartości napięcia |
Middle threshold |
- pomiar 50% poziomu wartości napięcia |
Lower threshold |
- pomiar 10% poziomu wartości napięcia |
Mean |
- pomiar średniej arytmetycznej wartości napięcia |
Cycle mean |
- pomiar długości trwania cyklu (średnia arytmetyczna pierwszego okresu) |
RMS |
- pomiar wartości skutecznej RMS napięcia przebiegu |
Cycle RMS |
- pomiar wartości skutecznej RMS napięcia przebiegu dla pierwszego okresu |
Positive Overshoot |
- Positive Overshoot = (Max - Top)/Amp x 100 %
- Measured over the entire waveform |
Negative Overshoot |
- Negative Overshoot = (Base - Min)/Amp x 100 %
- Measured over the entire waveform |
Period |
-pomiar okresu przebiegu w s (sekundach) |
Frequency |
-pomiar częstotliwości przebiegu w Hz |
Rise time |
- pomiar czasu narastania |
Fall time |
- pamiar czasu opadania |
Positive Duty Cycle |
- Positive Duty Cycle = (Positive Pulse Width)/Period x 100%
- pomiar współpczynnika wypełnienia |
Negative Duty Cycle |
- Negative Duty Cycle = (Negative Pulse Width)/Period x 100%
- pomiar współpczynnika wypełnienia |
Positive Pulse Width |
- Measured of the first positive pulse in the waveform
- The time between the 50% amplitude points |
Negative Pulse Width |
- Measured of the first |
Opis funkcji matematycznych:
-
Addition - dodawanie CH1+CH1
-
Subtraction odejmowanie CH1-CH2 lub CH2-CH-1
-
Multiplication - mnożenie CH1 * CH2
-
Division - dzielenie CH1 : CH2 lub CH2 : CH1
Analiza FFT- analiza widmowa metodą szybkiej transformaty Fouriera:
-
Rectangular
-
Hanning
-
Hamming
-
Blackman Window
Niezdecydowanych naszych przyszłych klientów zachęcamy do pobrania i zainstalowania oprogramowania sterującego pracą oscyloskopu. Plik instalacyjny do pobrania bezpośrednio z naszego serwera pod adresem: http://www.gotronik.pl/soft/dso_hantek/DSO2090USB_Software.rar
Po zainstalowaniu oprogramowania bez podłączonego oscyloskopu program uruchamia się w trybie demonstrującym możliwości pomiarowe oscyloskopu (odtwarzany jest przykładowy przebieg sinusoidalny)

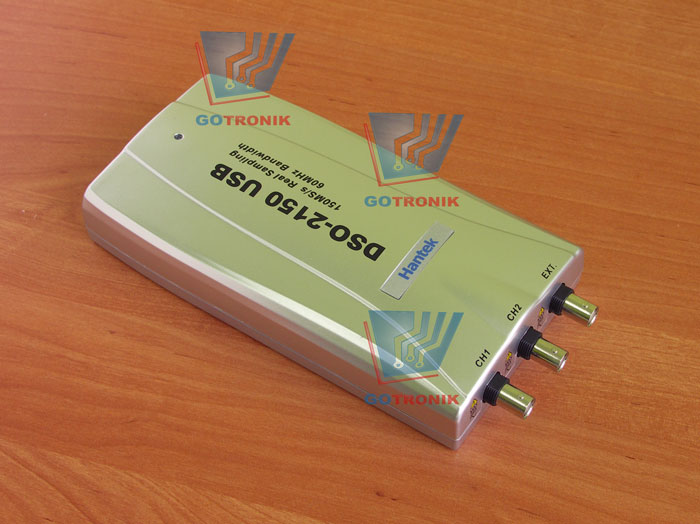

ZDJĘCIA:
ZESTAW ZAWIERA:
- cyfrowy oscyloskop DSO-2150 -1szt.
- sonda pomiarowa -2szt.
- kabel połączeniowy USB -1szt.
- płyta CD z oprogramowaniem -1szt.
- instrukcja obsługi -1szt.
http://www.gotronik.pl/oscyloskopy/dso2150_hantek.html
Firma GOTRONIK PPHU jest autoryzowanym dystrybutorem producenta oscyloskopów Hantek na rynku polskim.
Na oscyloskopy udzielamy 24 miesięcznego okresu gwarancyjnego.
