HDS1022M-N firmy OWON
skopometr - przenośny oscyloskop cyfrowy
HDS1022M-N to najnowszy model przenośnego oscyloskopu firmy OWON.
- cyfrowy oscyloskop dwukanałowy
- pasmo 2 x 20MHz
- KOLOROWY wyświetlacz LCD 3.8'' TFT, rozdzielczość 320 x 240
- automatyczne pomiary przy pomocy kursorów
- funkcje matematyczne
- wbudowany multimetr
- galwaniczna izolacja pomiędzy oscyloskopem i multimetrem
- pomiar wartości skutecznej True RMS
- woltomierz: pomiar napięcia AC/DC
- amperomierz: pomiar prądu AC/DC
- omomierz: pomiar rezystancji
- pomiar pojemności
- akustyczny tester ciągłosci
- możliwość zapisu przebiegów na dysku USB Pendrive
- komunikacja z komputerem USB
- czas pracy na akumulatorze ok. 6 godzin
Dane techniczne:
HDS1022M-M parametry techniczne |
|
| Szerokość pasma: | 20MHz |
| Liczba kanałów | 2 |
| Wyświetlacz | 3.8'' kolorowy wyswietlacz TFT (320X240 pixels) |
Akwizycja danych |
|
| Mode | Sample, Peak detect, Averaging |
| Sprzężenie | DC, AC |
| Impedancja wejsciowa | 1MΩ ±2% in parallel with 20pF ± 5pF |
| Mnożnik | 1X, 10X, 100X, 1000X |
| Max. napięcie wejściowe | 400V(PK-PK) CAT II |
Horizontal system |
|
| Próbkowanie | 10S/s ~ 100MS/s |
| Długość rekorsu | Max. 6K points |
| Zakres podstawy czasu | 5ns/div ~ 5s/div (step as 1~2.5~5) |
| Dokładność podst. czasu | 100ppm |
Vertical system |
|
| Rozdzielczość pionowa | 8 bits |
| czułośc pionowa | 5mV/div ~ 5V/div (Input to BNC) |
| Zakres pozycji | ±50V(500mV~5V) ±2V(5mV~200mV) |
| Single bandwidth | Full bandwidth |
| LF Respond (AC, -3dB) | =5Hz (to BNC) |
| Czas narostu | ≤ 17.5 ns |
| Dokładność DC Gain | ±5% |
Wyzwalanie |
|
| Trigger type | Edge?Video |
| Trigger slope(Edge) | Rising?Falling |
| Trigger mode(Edge) | Auto, Normal, Single, Alternate |
| Trigger sensitivity (Edge) | DC coupling: CH1 and CH2: 1div(HDS1022M-N:DC~20M,HDS2062M-N: DC~60M) AC coupling: CH1 and CH2: 1div (50Hz~Full bandwidth) |
| Trigger level range (Edge) | ±6 divisions from screen center |
| Trigger level accuracy (Edge) | ±0.3 divisions |
| Trigger sync(Video) | Field?line |
| Trigger Sensitivity (Video) | 2 div (PK-PK) |
| Line/field frequency(Video) | Support NTSC, PAL and SECAM |
System pomiarowy |
|
| Automatyczne pomiary | PK-PK, Averaging, RMS, Frequency, Cycle |
| Funkcje matematyczne | +, -, ×, ÷, INVERTED |
| Zapamiętywanie przebiegów | 4 przebiegi, 4 ustawienia |
| Figury Lissajou's | dostępne (tryb X-Y) |
1X Probe |
|
| Pasmo | DC to 6MHz |
| Podział | 1:1 |
| Zakres kompensacji | 10pf~35pf |
| Impedancja wejściowa | 1MΩ±2% |
| Pojemność wejściowa | 85pf~115pf |
| Napięcie wejsciowe | 150V DC |
10X Probe |
|
| Pasmo | DC ~ full bandwidth |
| Podział | 10:1 |
| Zakres kompensacji | 10pf~35pf |
| Impedancja wejściowa | 10MΩ±2% |
| Pojemność wejściowa | 14.5pf~17.5pf |
| Napięcie wejsciowe | 300V DC |
Zasilacz |
|
| Napięcie wyjściowe | 8.5 V DC |
| Prąd wyjściowy | 1500mA |
Bateria Li-ion |
|
| 7.4V, 3500mA | |
Zasilanie |
|
| Napięcie | 100 ~ 240 V AC, 50-60Hz, CATII |
| Bezpiecznik | 1A, T class, 250V |
Parametry techniczne wbudowanego multimetru:
CYRFOWY MULTIMETR - parametry |
|
| Impedancja wejściowa | 10MΩ |
| woltomierz: pomiar napięcia |
DCV: 400mV,4V,40V,400V: ±(1%±1 cyfry) ACV: 4V,40V,400V: ±(1%±3 cyfry) częstotliwość: 40Hz~400Hz |
| amperomierz: pomiar prądu |
DCA: 40mA, 400mA: ±(1.5%±1 cyfry) 10A: ±(5%±3 cyfry) ACA: 40mA±(1.5%±3cyfry) 400mA: ±(2%±1 cyfry) 10A: ±(5%±3 cyfry) |
| omomierz: pomiar rezystancji |
400Ω: ±(1%±3cyfry) 4kΩ,40kΩ, 400kΩ, 4MΩ : ±(1%±1 cyfry) 40MΩ: ±(1.5%±3cyfry) |
| pomiar pojemności: | 51.2nF ~ 100uF: ±(3% ±3 cyfry) |
| test diod | 0V ~ 1.5V |
| tester ciagłości | <50Ω (±30Ω) beeping |
Porównanie możliwości nowego modelu HDS1022M-N z wcześniejszym HDS1022
| HDS1022M-N <---> HDS1022M | ||
| Funkcja: | HDS1022M-N (nowy model) |
HDS1022M (stary model) |
| Zapis na Pendrive USB | TAK | nie |
| Alternation trigger function | TAK | nie |
| typy wyzwalania VIDEO | Odd field,even field any field , any line |
any field , any line |
| Auto set function | edge,video | edge |
| Trigger noise tolerance | adjustment | fixation |
| Video polarity | normal,reverse | normal |
| Channel vertical displacement range | +/- 10 div | +/- 2div |
| Vertical precision | +/- 3% | +/- 5% |
| Key material | silica gel | machine |
| Man-machine interface | Easy to operate | complex |
strona producenta: http://www.owon.com.cn/eng/hdsSeries.asp

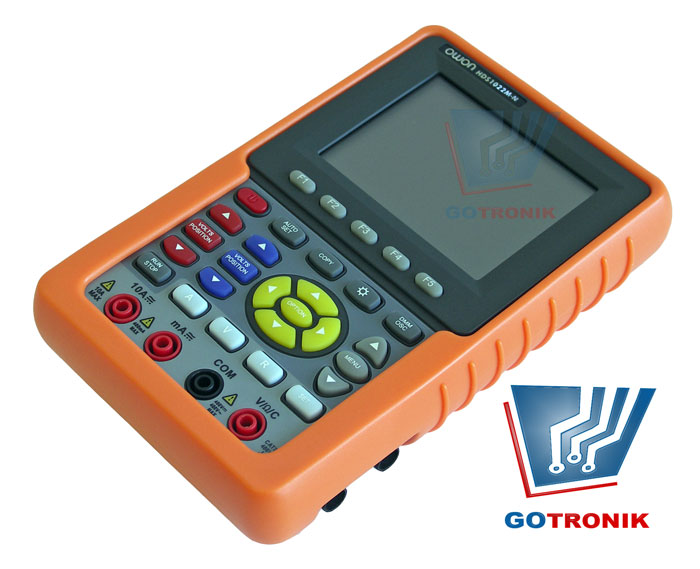

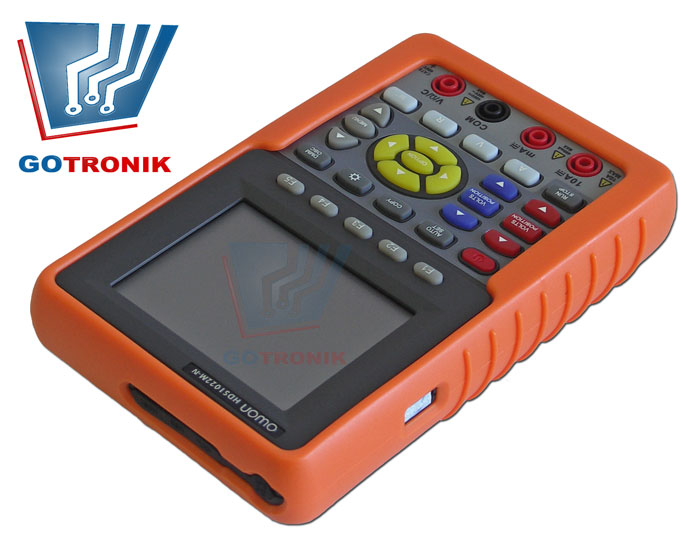

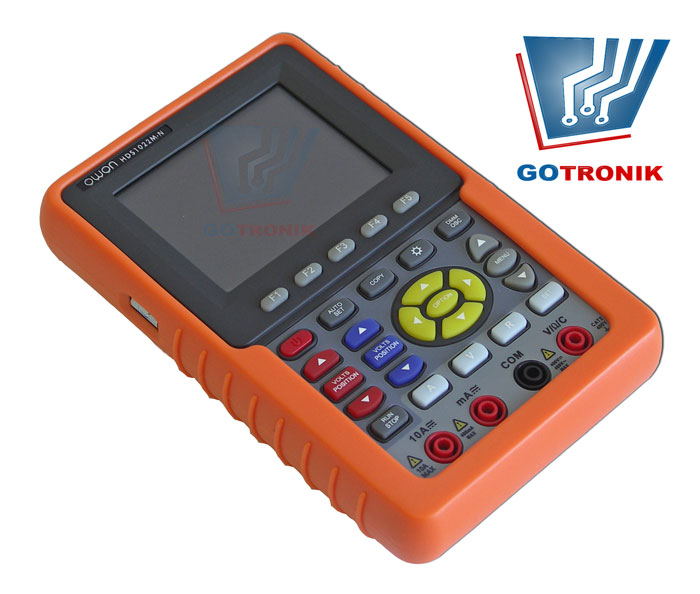

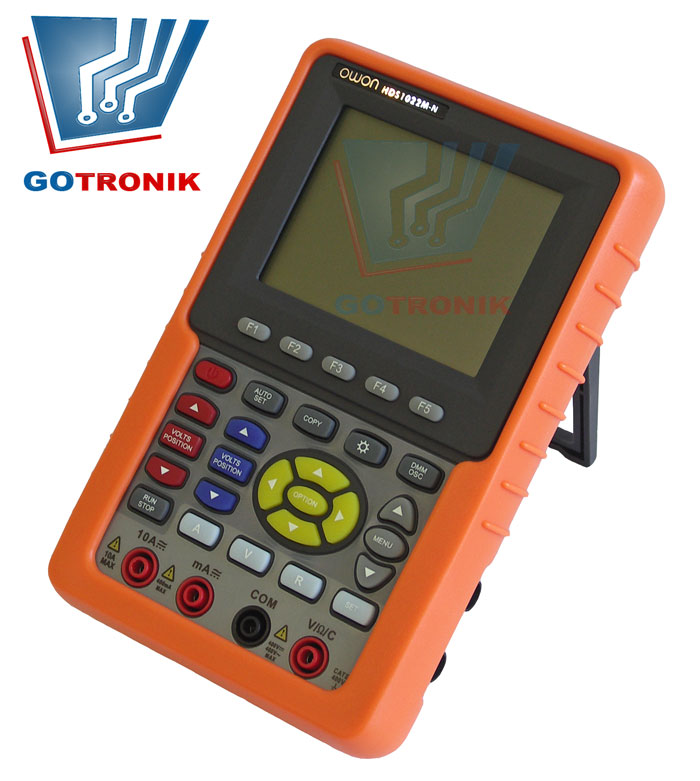

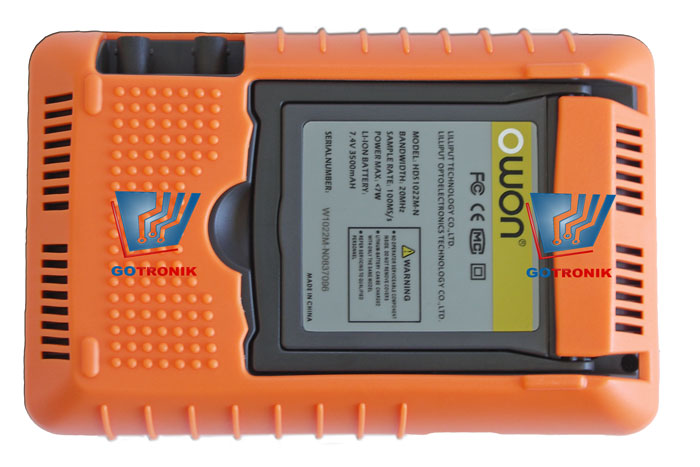

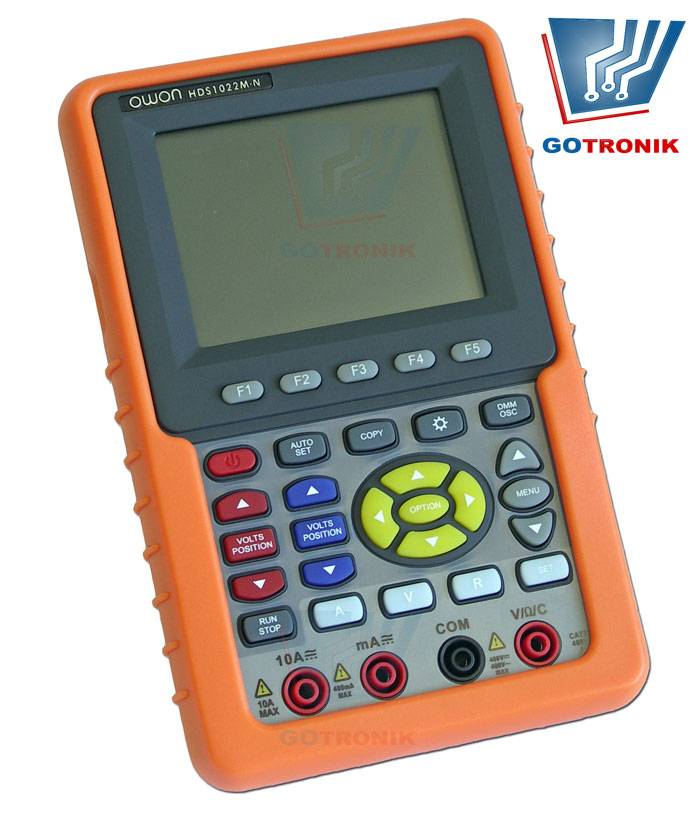

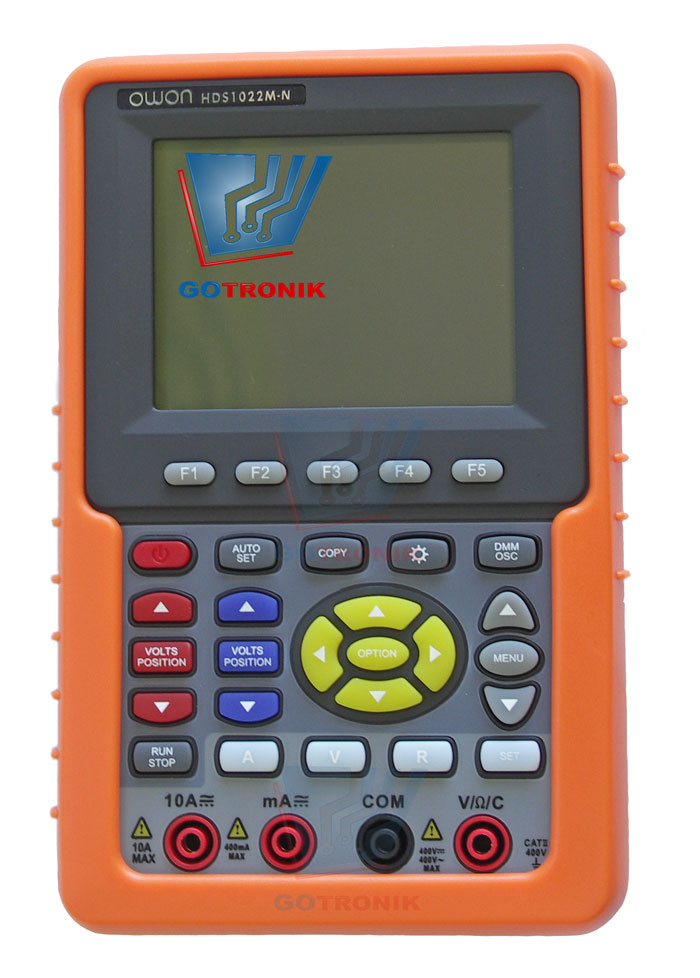

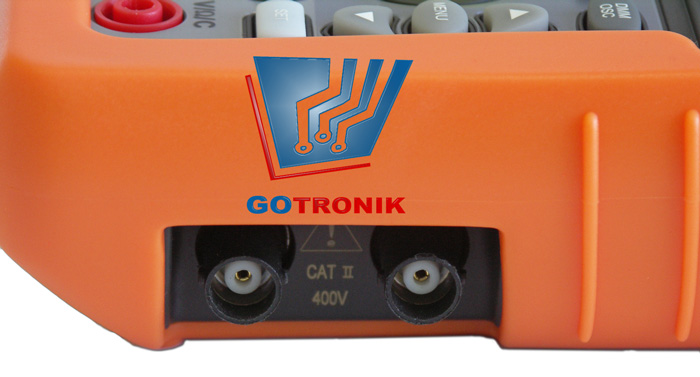

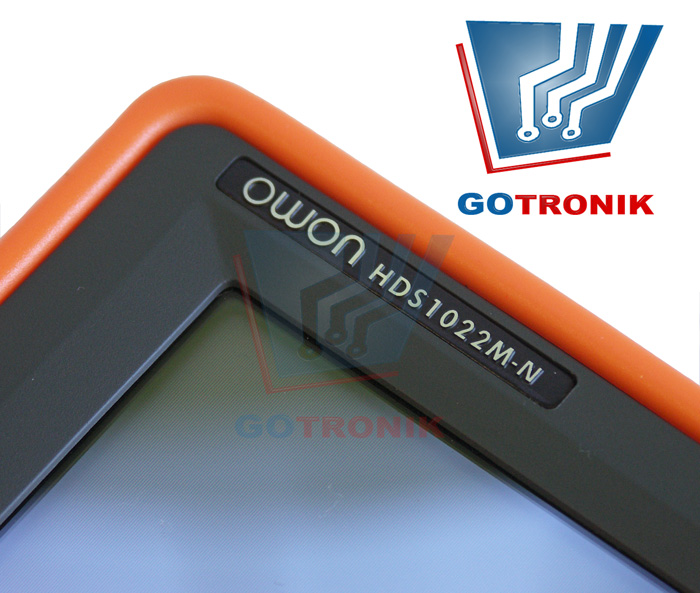

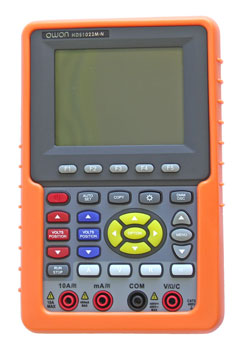

Zdjęcia:

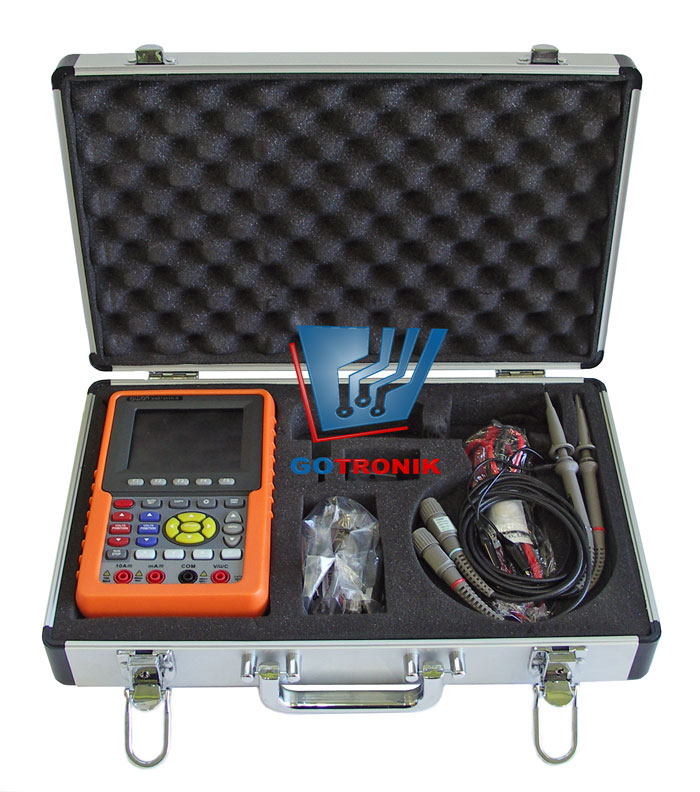

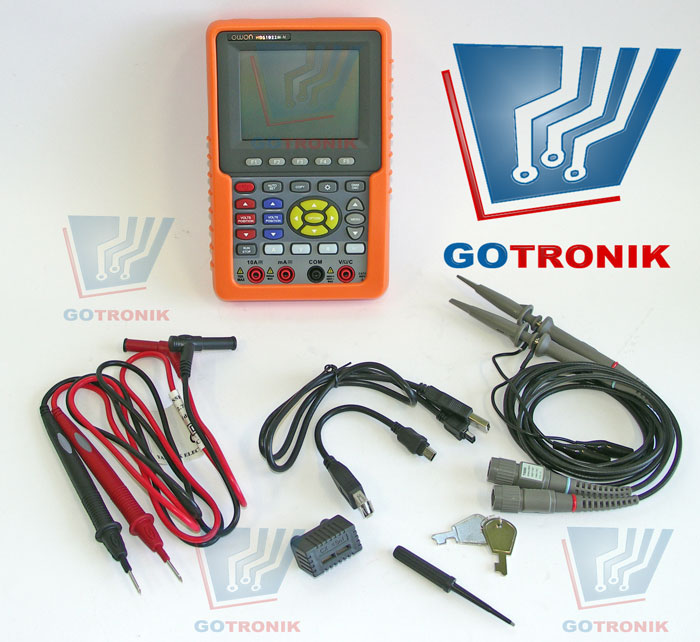

Zestaw zawiera:
- przenosny oscyloskop HDS1022M-N
- sondy oscyloskopowe -2szt.
- przewody pomiarowe do miernika -2szt.
- przewód USB do komunikacji z PC -1szt.
- przewód do Pendrive USB -1szt.
- adapter do pomiaru pojemności -1szt.

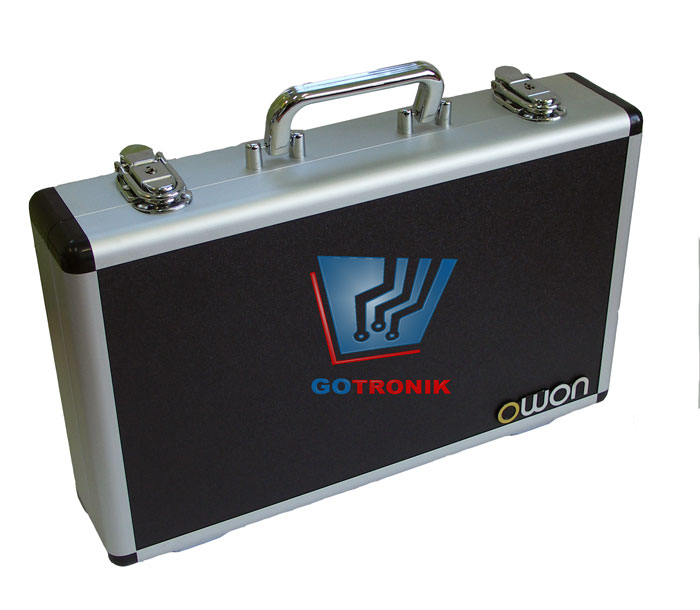

- aluminiowa walizka -1szt.
- instrukcja i oprogramowanie w języku angielskim
Urządzenie posiada certyfikat CE.
Towar jest nowy i objęty 24 miesięczną gwarancją.
