Generator funkcyjny MFG-8255A

MFG8255A produkcji MATRIX to generator funkcyjny umożliwiający generację przebiegów: sinusoida, trójkąt, prostokąt, CMOS/TTL. Wbudowany miernik częstotliwości do 100MHz. Wejście VCF (napięciowa regulacja częstotliwości). Modulacja AM/FM

Dane techniczne:

Zakres częstotliwości： 0.5Hz~5MHz(7Rang)
Amplituda ： ≥ 20Vpp (przy obciążeniu 50 Ω)
Impedancja ： 50 Ω± 10 %
Tłumienie ： -20dB ± 1dB
DC Offset ：＜ -5V~ ＞ 5V(into 50 Ω load)
Współczynnik wypełnienia ： 80% : 20 % : :80% to 1MHz Continued variable
Wyświetlacz： 6 cyfrowy wyświetlacz LED

SINUSOIDA

Zniekształcenia ： ≤ 1%, 0.3Hz~200KHz THD ≤ 35d / 0.5Hz~100KHz THD≤30dB
Płaskość przebiegu ： < 0.3dB, 0.3Hz~300KHz; < 0.5dB, 300KHz~3MHz

TRÓJKĄT

Liniowość ： ≥ 98%, 0.3Hz~100KHz; ≥ 95%,100KHz~3MHz/5MHz

PROSTOKĄT

Symetria ： ± 2 %, 0.3Hz~100KHz / 1Hz~100KHz
Czas narastania ： ≤ 80nS at maximum output (przy obciążeniu 50 Ω)

Wyjście CMOS

Poziom ： 4Vpp≥±1Vpp ~14.5Vpp ± 0.5Vpp adjustable
Czas narastania ： ≤ 120nS

Wyjście TTL

Poziom ： ≥ 3Vpp
Fan out ： 20TTL load
Czas narastania ： ≤ 25nS

WEJŚCIE VCF - napięciowa regulacja częstotliwości

Input Voltage ： 0V~10V ± 1V(100:1)
Input Impedance ： 10K Ω± 10%

GCV

Output Voltage ： To set the voltage between 0V~2V as per different frequency.

Sweep Operation (wypełnienie)

Sweep/Manual ： Switch selector
Sweep/Rate ： 100:1 ration max. and adjustable
Sweep/Time ： 0.5S~30S adjustable
Sweep/Mode ： Lin./Log. Switch selector

AM - modulacja amplitudy

Depth ： 0~100%
MOD. Freq. ： 400Hz(INT);DC~1MHz(EXT)
Carrier BW ： 100Hz~3MHz/5MHz (-3dB)
EXT Sensitivity ： ≤ 10Vpp for 100 ％ modulation

FM - modulacja częstotliwości

Deviation ： 0~ ± 5%
MOD. Freq ： 400Hz(INT) ； DC~20KHz(EXT)
EXT Sensitivity ： ≤ 10Vpp for 10 ％ modulation

Miernik czestotliwości

Int./Ext ： Switch selector
Range ： 0.3Hz~3MHz/5MHz (5Hz~100MHz EXT)
Accuracy ： Time base accuracy ± 1count
ime base ： ± 20ppm(23 ℃± 5 ℃ ) after 30minutes warm up
Resolution ： The maximum resolution10nHz for 1Hz and 0.1Hz for 100MHz
Input Impedance ： 1M Ω /150pF
Sensitivity ： ≤ 35mVrms(5Hz~80MHz); ≤ 45mVrms(80MHz~100MHz)

Pozostałe

Zasilanie ： AC115V/,230V ± 10%, 50/60Hz
Wymiary: 251 （ W ） × 91(H) × 291(D)mm
Waga ：2.5kgs

strona producenta: http://www.szmatrix.com/English/product/MFG-8219A.htm

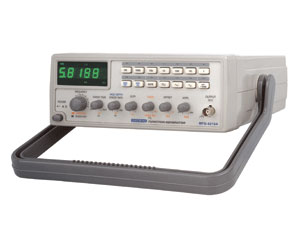

ZDJĘCIA:

Zestaw zawiera:

generator MFG-8255A
kabel BNC -krokodyle
kabel zasilający
oryginalny karton

Gwarancja:

24 miesiące
