Kontroler regulator ładowania akumulatorów 12V
Cena produktu: 35,00 zł
Zamawiana ilość:
Numer katalogowy BTE-109
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Kontroler regulator ładowania akumulatorów 12V
BTE-109 kontroler regulator ładowania ładowarki akumulatora 12V z przekaźnikiem
Moduł kontrolera - regulatora procesu ładowania akumulatorów 12V. Jak wiadomo stopień naładowania akumulatora można określić badając jego napięcie wyjściowe. Im wyższe napięcie tym wyższy stopień naładowania akumulatora. Oferowany moduł regulatora - kontrolera ładowania umożliwia sterowanie ładowarką sieciową w celu zachowania odpowiedniej pojemności akumulatora. Gdy napięcie akumulatora spadnie poniżej 12,4v nastąpi załączenie sie ładowarki. Po przekroczeniu napięcia 14,8V następuje rozłączenia ładowarki i tym samym proces ładowania jest zakończony.

BTE-109 kontroler regulator ładowania ładowarki akumulatora 12V z przekaźnikiemBTE-109 kontroler regulator ładowania ładowarki akumulatora 12V z przekaźnikiemBTE-109 kontroler regulator ładowania ładowarki akumulatora 12V z przekaźnikiem
dane techniczne:
  • moduł kontrolera regulatora procesu ładowania akumulatora 12V
  • napięcie ładowarki: 13,8V - 14,8V
  • napięcie załączenia przekaźnika: 12,4V
    start procesu ładowania
  • napięcie wyłączenia przekaźnika: 14,8V
    koniec procesu ładowania
  • tolerancja napięcia: +/- 0,1V
  • przekaźnik obciążenie styków:
    10A 250Vac
    10A 30Vdc
  • dioda LED sygnalizująca proces ładowania
  • potencjometry do regulacji napięcia początkowego i końcowego
  • złacza terminal block ARK do przykręcenia przewodów
  • wymiary: 50mm x 32mm x 18mm

Prawy potencjometr opisany jako RP1 służy do regulacji wartości napięcia startowego, czyli takiej wartości napięcia przy której proces ładowania się rozpocznie. Rozpoczęcie procesu ładowania powoduje zamknięcie się obdowu przekaźnika i tym samym załączenie się ładowarki. Lewy potencjometr opisany jako RP2 służy do ustawienia górnej wartości napięcia po przekroczeniu której następuje rozłączenie się styków przekaźnika. Rozłączenie styków przekaźnika powoduje wyłączenie się ładowarki i tym samym akumulator nie zostanie"przeładowany".
BTE-109 kontroler regulator ładowania ładowarki akumulatora 12V z przekaźnikiem

Sposób podłączenia:

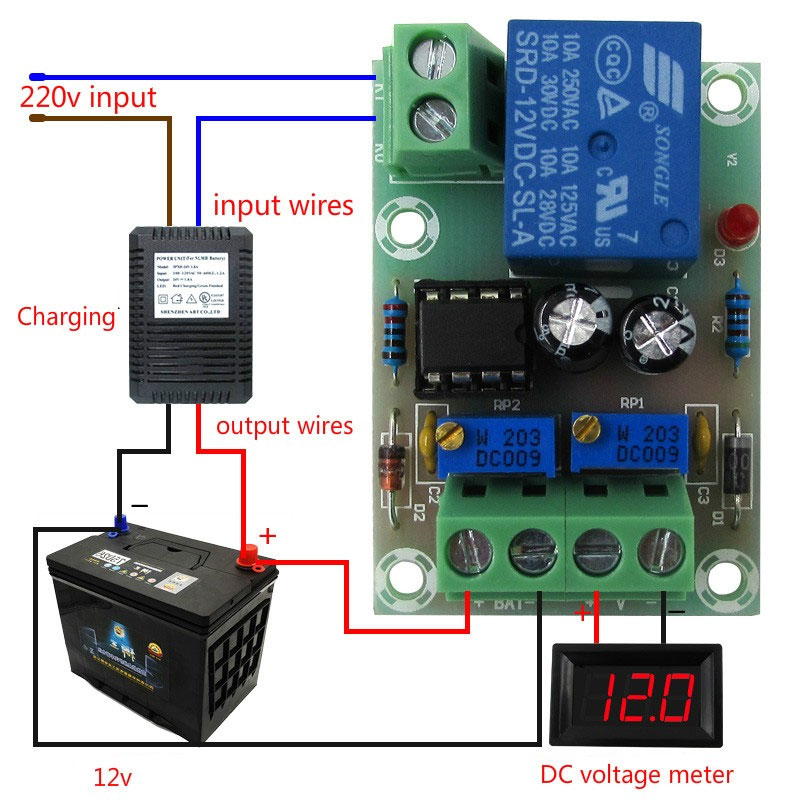

Na poniższym rysunku schematycznie zaproponowano sposób podłączenia modułu kontroli procesu ładowania. Jeden z przewodów (jedną żyłę) od ładowarki zasilanej z napięcia sieciowego 230Vac należy przeciąć i podłączyć do złącza śrubowego opisanego na płytce K0 i K1. Złącze to są to styki przekaźnika które załączają lub rozłączają zasilanie ładowarki sieciowego. Wyjście ładowarki podłączamy do akumulatora który będziemy ładować. Dodatkowymi przewodami wyjściowe napięcie z akumulatora podłączamy do wejścia modułu regulatora opisanego jako + BAT -. W każdym kroku należy zachowywać poprawność podłączenia polaryzacji. Możemy opcjonalnie do wyjścia opisanego jako + V - podłączyć zewnętrzny miernik panelowy woltomierz lub multimetr uniwersalny w celu kontroli napięcia na akumulatorze. Moduł kontrolera procesu ładowania nie wymaga dodatkowego zewnętrznego zasilania - jest zasilany napięciem z ładowarki akumulatora. W momencie gdy proces ładowania trwa świeci dioda LED, gdy styki przekaźnika zostaną rozłączone i proces ładowania jest zakończony dioda LED gaśnie. Gdy przekaźnik zostaje rozłączony (koniec procesu ładowania akumulatora) moduł regulatora nadal jest zasilany z naładowanego akumulatora.
BTE-109 kontroler regulator ładowania ładowarki akumulatora 12V z przekaźnikiem

zdjęcia:

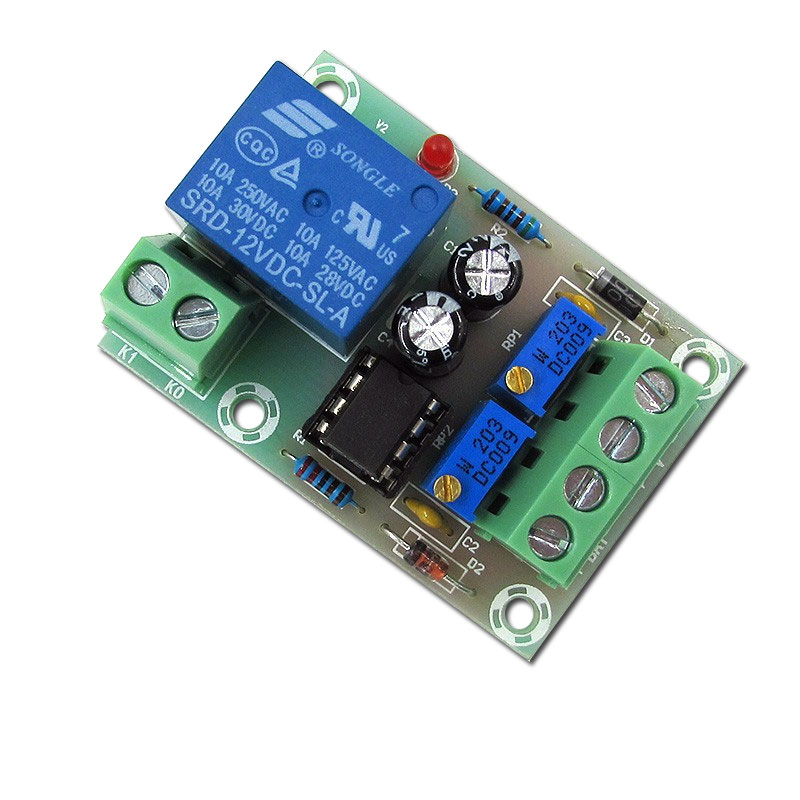

BTE-109 kontroler regulator ładowania ładowarki akumulatora 12V z przekaźnikiem

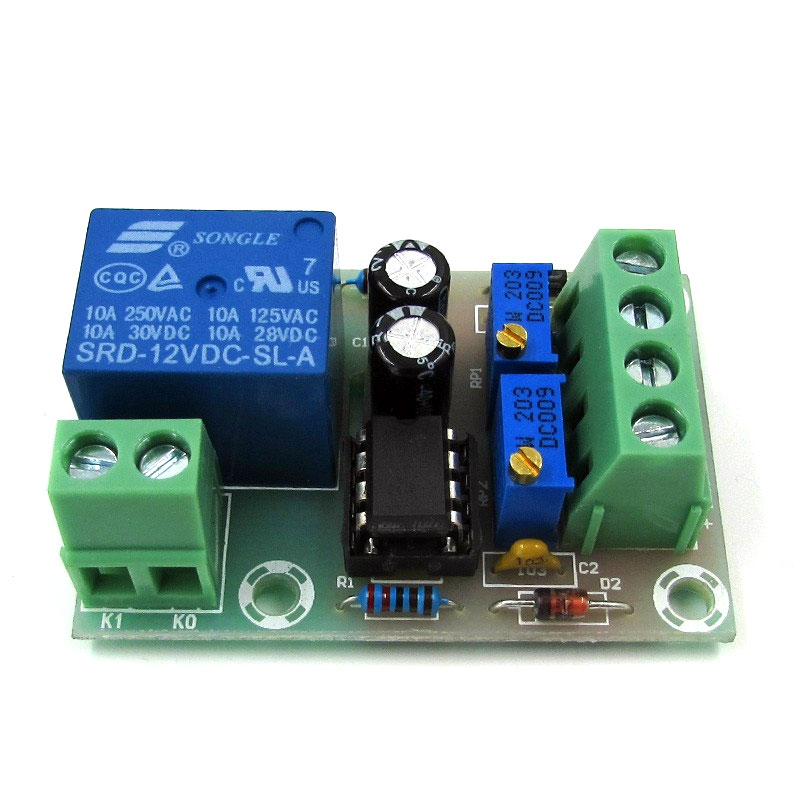

BTE-109 kontroler regulator ładowania ładowarki akumulatora 12V z przekaźnikiem
BTE-109 kontroler regulator ładowania ładowarki akumulatora 12V z przekaźnikiem
BTE-109 kontroler regulator ładowania ładowarki akumulatora 12V z przekaźnikiem
