LA1010 - analizator stanów logicznych 16 kanałowy
Cena produktu: 340,00 zł
Zamawiana ilość:
Numer katalogowy LA-1010
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

LA1010 - analizator stanów logicznych 16 kanałowy
LA1010 - analizator stanów logicznych 16 kanałowy



Analizator stanów logicznych jest instrumentem, który zbiera i wyświetla sygnał cyfrowy z testowanego urządzenia. Jest używany głównie do oceny i analizy. W przeciwieństwie do oscyloskopu gdzie mamy różne wartości napięcia, analizator stanów logicznych rozpoznaje tylko 2 stany: logiczne jeden i zero logiczne.

Ustawiony poziom napięcia referycyjnego decyduje o tym czy analizator stanów logicznych odczyta dany sygnał jako „0” - stan niski lub „1” - stan wysoki. Przebieg z analizatora jest utworzony z sygnałów 1 i 0. W porównaniu do oscyloskopu podczas testowania i pomiarów w systemach cyfrowych takich jak MCU, ARM, FPGA i DSP, analizator stanów logicznych może zapewnić lepszą dokładność, znacznie więcej danych i jest mniej skomplikowaną metodą. Dodatkowo wbudowane dekodery napopularniejszych protokołów transmisyjnych jeszcze bardziej ułatwiają późniejszą analizę.

Przykładowo: jeśli próbkowanie sygnału z analizatora logicznego ma wartość 1MHz, a napięcie odniesienia jest ustawiony na 1,5V. Sygnał powyżej 1,5 V będzie stanem wysokim (logiczna 1), a sygnał poniżej 1,5 V będzie stanem niskim (logiczne 0). W ten sposób otrzymujemy punkty próbkowania, a następnie możemy połączyć wszystkie te punkty (logiczne 1 i logiczne 0), aby uzyskać przebieg, w którym użytkownik może zobaczyć i przeanalizować taktowanie sygnału, błędów logicznych i relacji między sobą.

Poniższy rysunek pokazuje schematycznie jak działa analizator stanów logicznych:
Poniższy rysunek pokazuje schematycznie jak działa analizator stanów logicznych




dane techniczne:

  • analizator stanów logicznych 16 kanałowy
  • maksymalne próbkowanie 100MHz
  • próbkowanie przy wykorzystaniu:

       - 3 kanałów @ 100M MAX próbkowania
       - 6 kanałów @ 50M MAX próbkowania
       - 9 kanałów @ 32M MAX próbkowania
       - 16 kanałów @ 16M MAX próbkowania

  • maksymalne napięcie wejściowe +/- 50V
  • 2 wyjścia PWM
  • zasilanie bezpośrednio z portu USB
  • obsługiwane protokoły: UART(RS-232/485/422)、I2C、SPI、CAN、DMX512、I2S/PCM、Manchester、1-Wire、Simple Parallel、UNI/O
  • współpracuje z systemami opreacyjnymi: Windows XP、Vista、Windows 7/8(32bit/64bit)
  • bezpłatne aktualizacje oprogramowania
  • możliwość eksport dancyh do plików: *.txt, *.csv, *.bin





porównanie parametrów analizatorów logiczncyh z serii LAx016:


LA1016
LA1010
Input Total number of channels 16 16
Max sample rate 100MHz 100M@3CH
50M@6CH
32M@9CH
16M@16CH
Measurement bandwidth 20MHz 20MHz
Min pulse captured 20ns 20ns
Hardware storage 1Gbits -
Hardware Sample depth 50M/channel -
Maxcompression depth 10G/ channel 10G/ channel
Input voltage range -50V~+50V -50V~+50V
Input impedance 220KΩ, 12pF 220KΩ, 12pF
Threshold voltage ≤0.8V low level
≥1.6V high level
Adjustable: -4V~+4V
min. step: 0.01V
PWM output Number of channels 2 2
Output frequency range 0.1~20MHz 0.1~10MHz
Min interval for frequency adjustment 10ns 10ns
Min interval for pulse width adjustment 5ns 10ns
Output voltage +3.3V +3.3V
Export impedance 50Ω 50Ω
power supply Power supply port USB2.0/3.0 USB2.0/3.0
Standby current 130mA 100mA
Maximum active current 260mA 150mA



Supported protocols UART (RS-232/485/422)、I2C、SPI、CAN、DMX512、I2S/PCM、Manchester、1-Wire、Simple Parallel、UNI/O
Supported OS Windows XP、Vista、Windows 7/8(32bit/64bit)



analizator stanów logicznych 16 kanałowy

analizator stanów logicznych 16 kanałowy

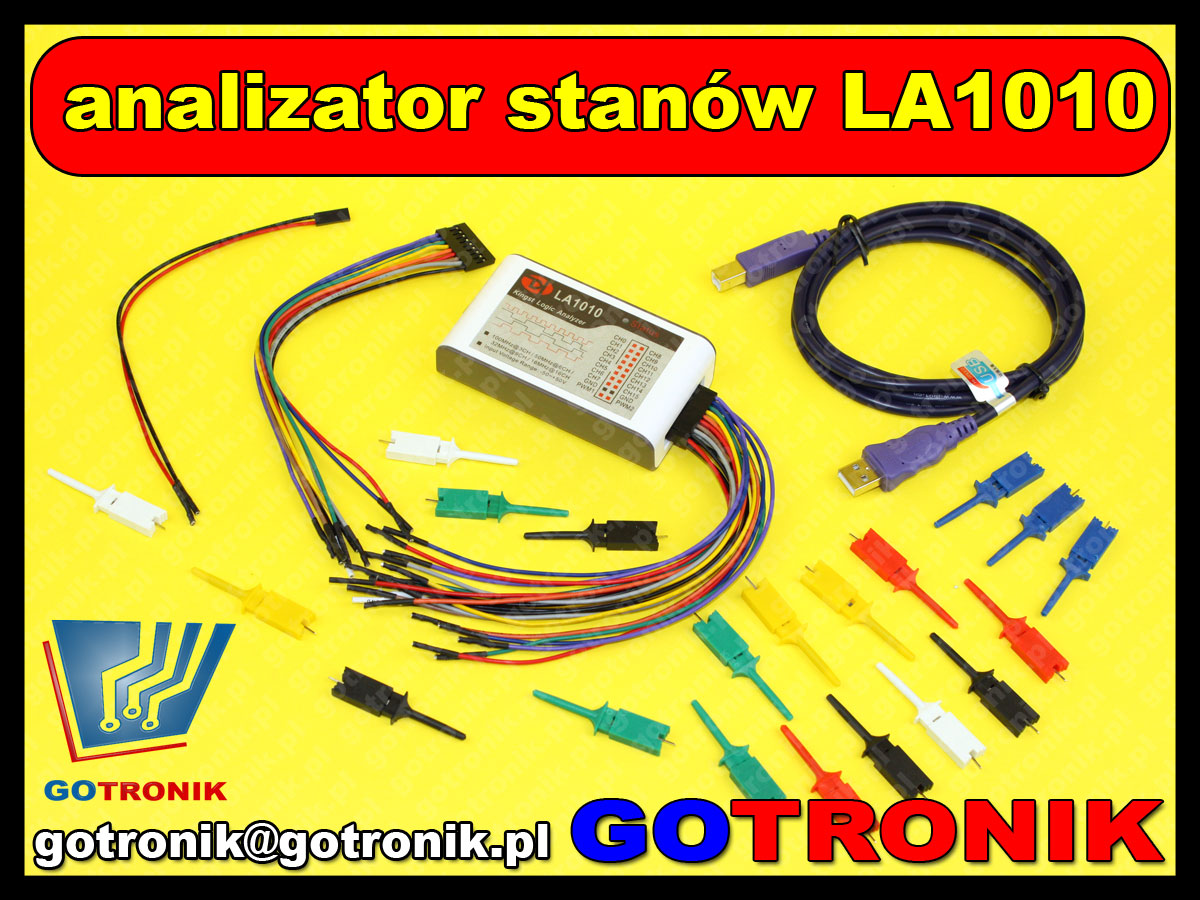

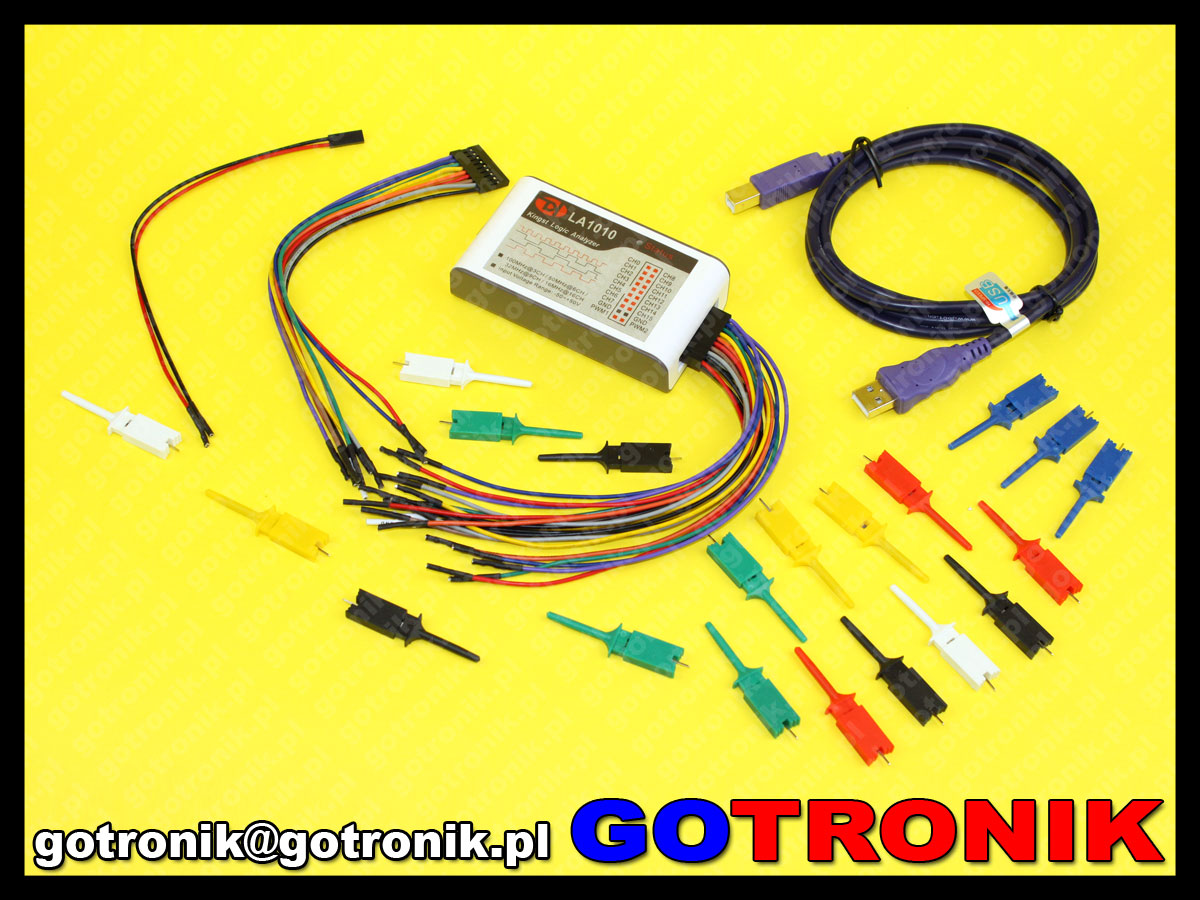

zestaw zawiera:

  • analizator LA1010 x1szt.
  • oprogramowanie CD x1szt.
  • przewód USB x1szt.

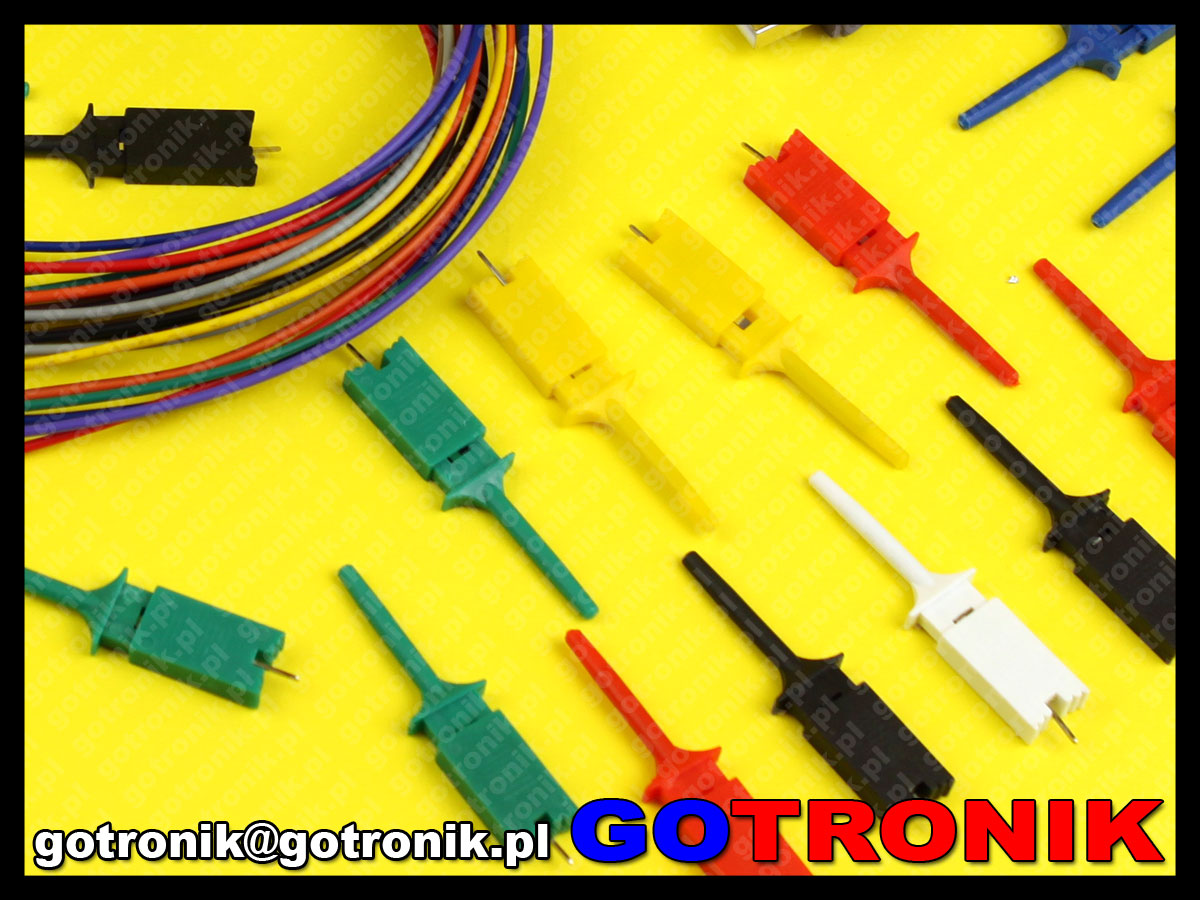

  • chwytaki pazyrkowe x 20szt.
  • dodatkowy przewód 9pin x1szt.
  • dodatkowy przewód 2pin x1szt.

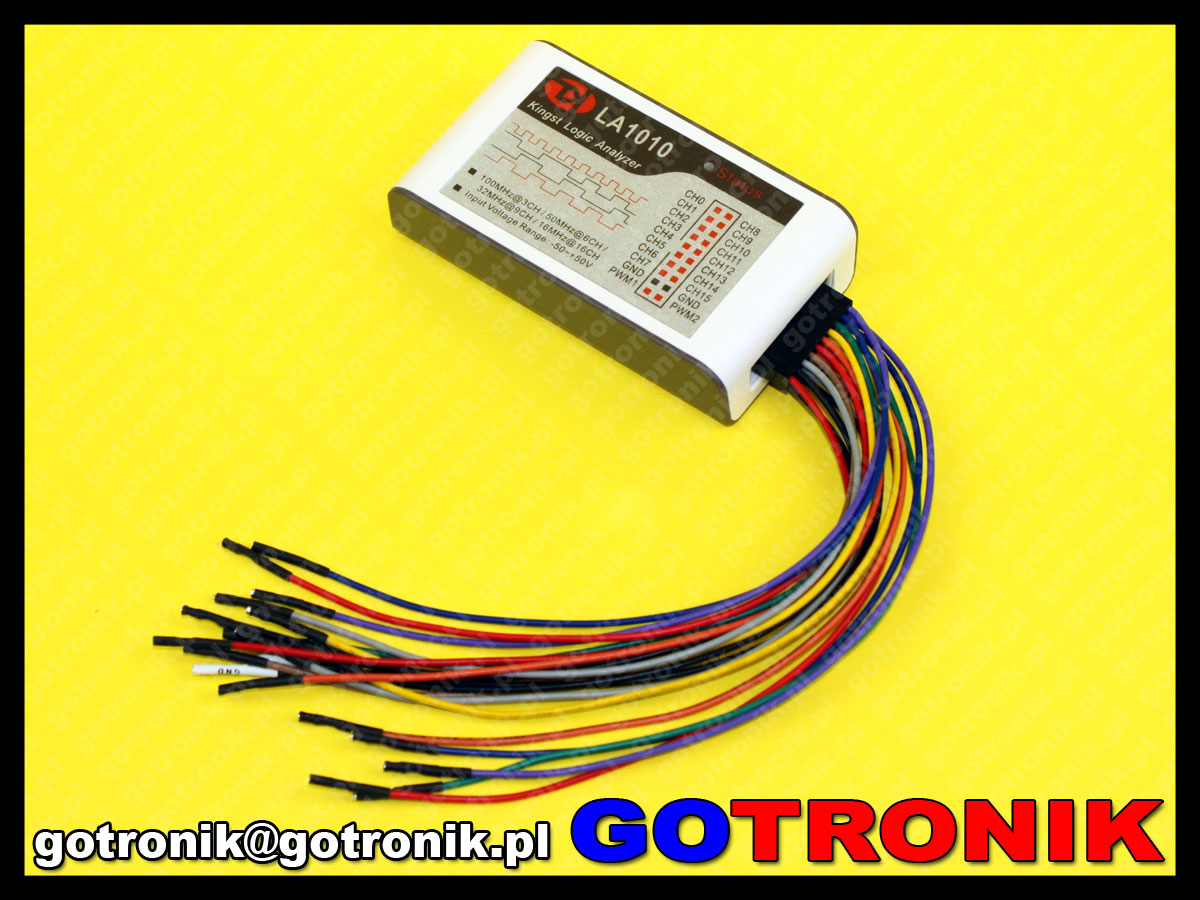

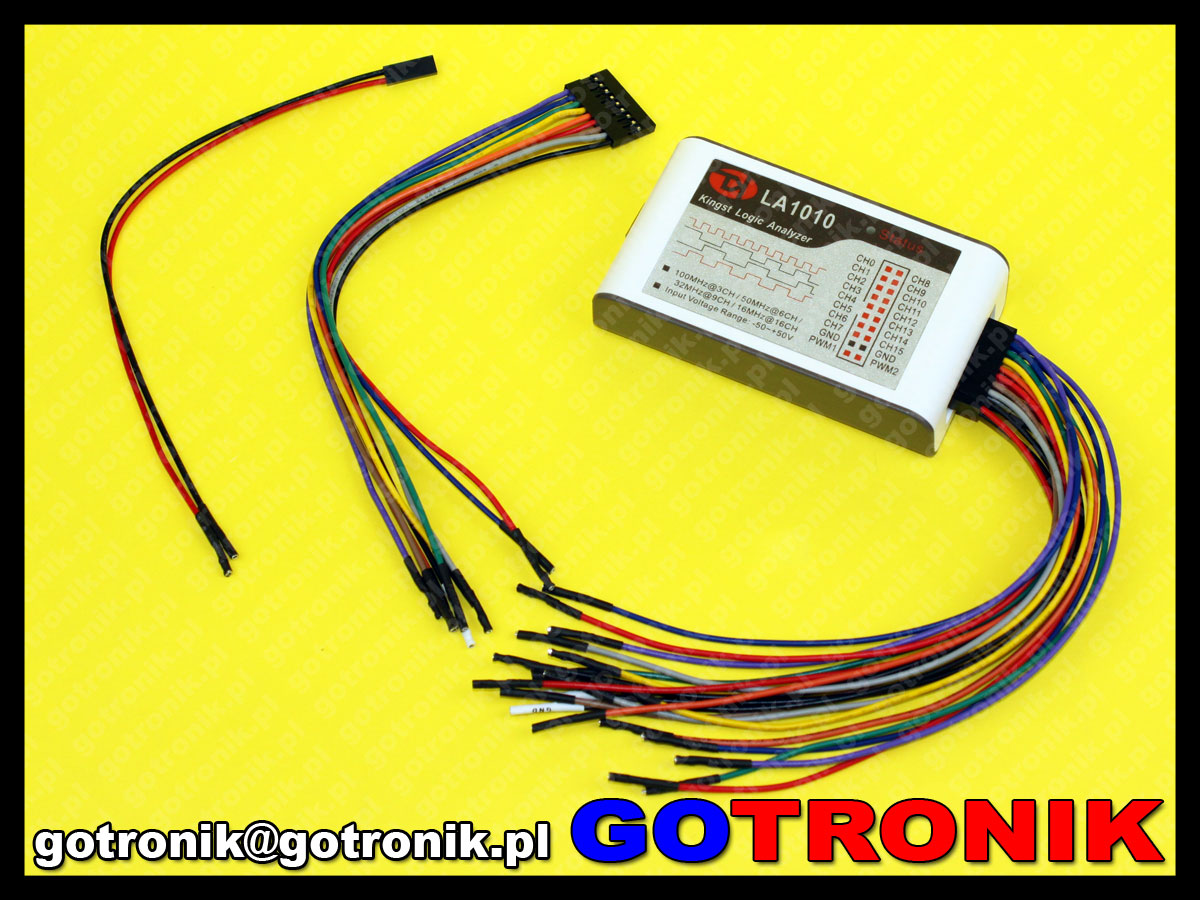

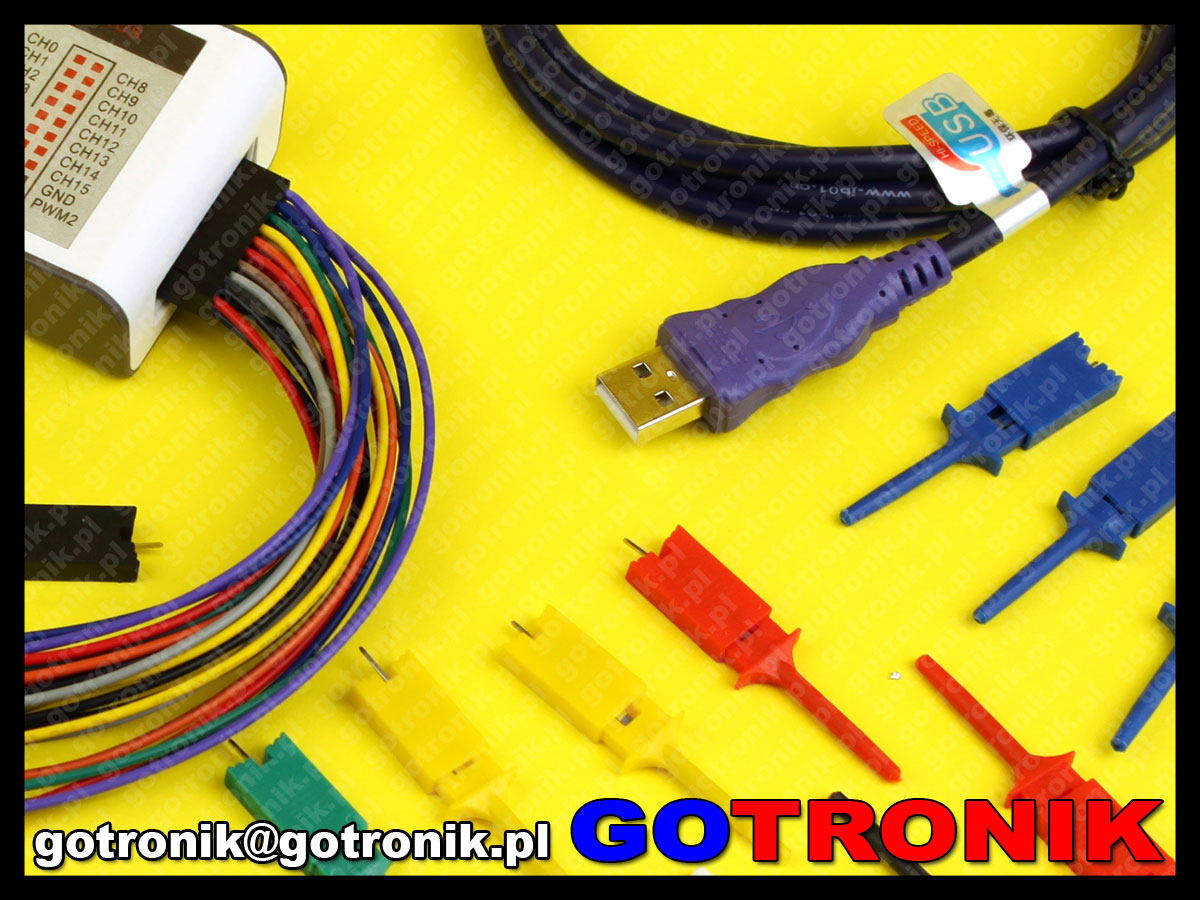

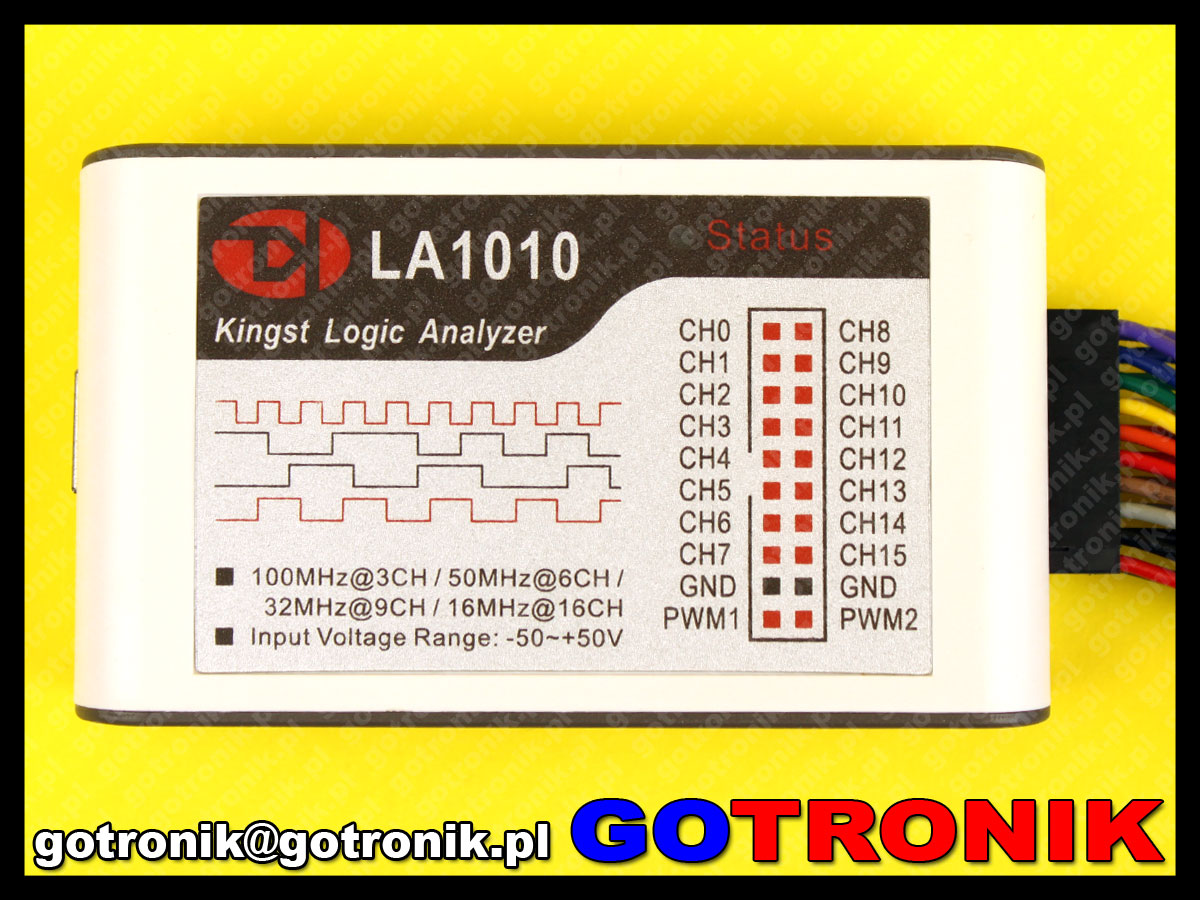

zdjęcia:

LA1010 - analizator stanów logicznych 16 kanałowy  LA1010 - analizator stanów logicznych 16 kanałowy  LA1010 - analizator stanów logicznych 16 kanałowy
LA1010 - analizator stanów logicznych 16 kanałowy  LA1010 - analizator stanów logicznych 16 kanałowy  LA1010 - analizator stanów logicznych 16 kanałowy


LA1010 - analizator stanów logicznych 16 kanałowy

LA1010 - analizator stanów logicznych 16 kanałowy

LA1010 - analizator stanów logicznych 16 kanałowy

LA1010 - analizator stanów logicznych 16 kanałowy

LA1010 - analizator stanów logicznych 16 kanałowy
 LA1010 - analizator stanów logicznych 16 kanałowy
