Mini zasilacz przetwornica DC DC LM2596S LC Technology
Cena produktu: 12,00 zł
Zamawiana ilość:
Numer katalogowy LCT-080
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

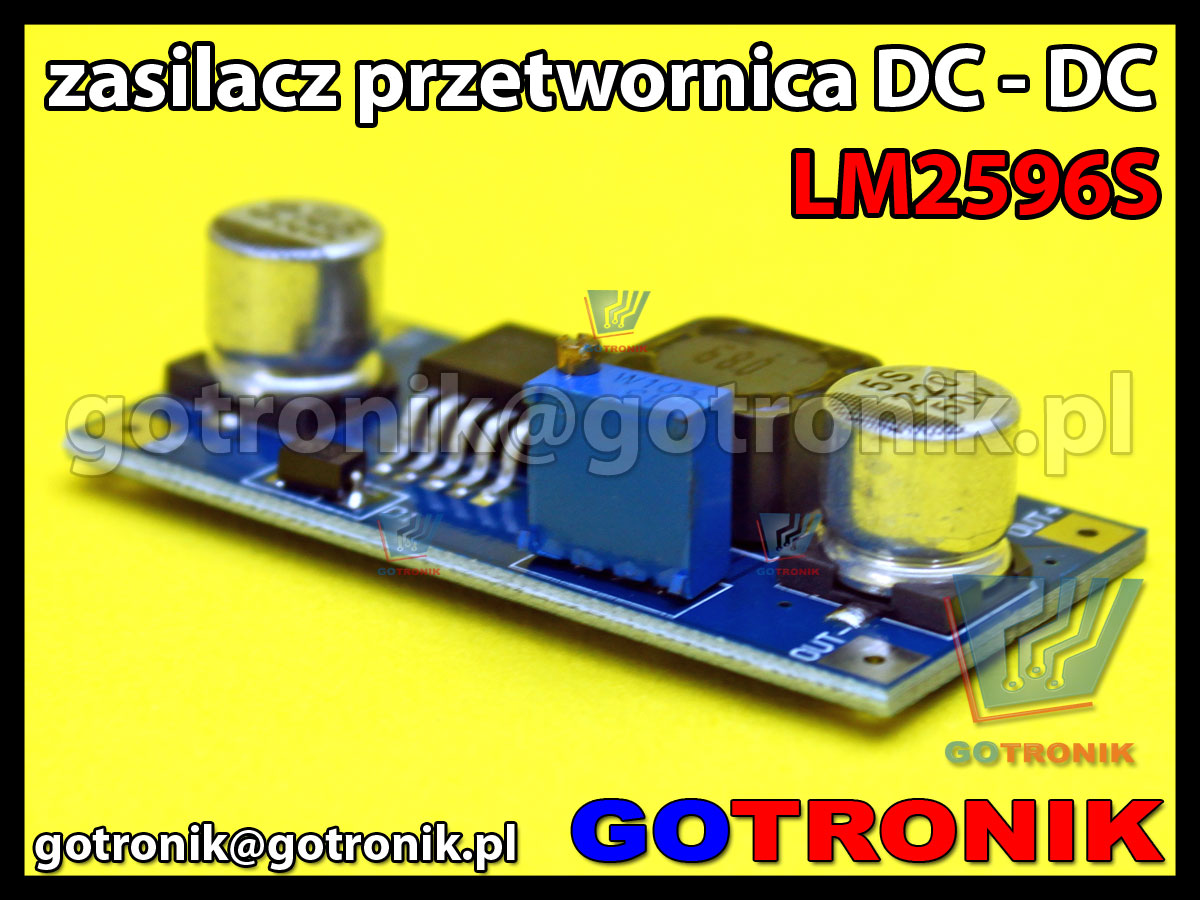

Mini zasilacz przetwornica DC DC LM2596S LC Technology

LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie

Mini zasilacz stabilizowany, przetwornica step-down DC-DC oparta na układzie LM2596S 1,25-35V 3A produkcji LC Technology.


Moduł zasilacza - stabilizatora napięcia prądu stałego. Zasilacz umożliwia precyzyjną regulację napięcia wyjściowego w dużym zakresie. Niewielkie rozmiary umożliwiają zastosowanie go w wielu rozwiązaniach. Jest to przetwornica obniżająca napięcie (step-down).


LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie
  LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie  LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie

Dane techniczne:

  • napięcie wejściowe: 4 - 35V
  • napięcie wyjściowe: 1,25 - 35V (regulowane)
  • prąd wyjściowy: 3A (wymaga zastosowania radiatora)
  • zabezpieczenie przed zwarciem
  • wymiary 53x26mm


LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie
  LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie  LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie



układ LM2596S
napięcie wejściowe 4-35V
napięcie wyjściowe (regulowane) 1,25-35V
prąd wyjściowy 2A
Max. prąd wyjściowy (wymagany radiator)  3A
częstotliwość przełączania 65kHz
wydajność 92%
temperatura pracy -45°C - +85°C



Moduł przetwornicy napięcia LM2596S step-down (obniżający napięcie) produkcji LC Technology na zdjęciu oznaczony jako "A":

posiada:

  • nieznacznie większe wymiary zewnętrzne, ale znacznie większą powierzchnię chłodzącą
    (powierzchnia płytki rośnie kwadratowo wraz z wymiarami)
  • kondensatory elektrolityczne filtrujące o większej pojemności
  • dławik o większej wartości indukcji

LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie





Zdjęcia:



LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie  LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie  LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie


LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie

LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie

LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie

LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie

LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie

LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie

LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie

LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie

LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie

LM2596S przetwornica DC-DC  Step-down zasilacz obniżająca napięcie

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 02 czerwiec 2014.
