Mini zestaw uruchomieniowy ATmega8 - zestaw do montażu
Cena produktu: 25,00 zł
Zamawiana ilość:
Mini zestaw uruchomieniowy ATmega8 - zestaw do montażu
Numer katalogowy BTE-233
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Mini zestaw uruchomieniowy ATmega8
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P

Zestaw do samodzielnego montażu typu DIY/KIT umożliwiający zbudowanie we własnym zakresie mini modułu uruchomieniowego startowego dla popularnych mikrokontrolerów AVR w obudowach typu DIP-28. Zestaw zawiera płytkę drukowana, oraz wszystkie elementy potrzebne do budowy zestawu (bez procesora).

Jakie ma zastosowanie moduł startowy - uruchomieniowy dla mikrokontrolerów? Elektronik lub programista pisze program, a następuje kompiluje do kodu maszynowego z plikiem wynikowym w formacie *.BIN lub *.HEX. Przy pomocy bardzo popularnego programatora USBasp lub podobnego ze złączem Kanda ISP-10pin programujemy mikrokontroler umieszczony z podstawce ZIF-28. Podstawowy układ konfiguracji otoczenia mikrokontrolera ATMega zapewnia nam oferowany moduł uruchomieniowy: napięcie zasilania, podłączony oscylator kwarcowy, wyprowadzenia portów I/O (input/output), sygnały do programowania.

ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328PATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328PATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P

dane techniczne:
  • podstawka zatrzaskowa typu ZIF-28pin
  • współpracuje z mikrokotrolerami AVR ATMega w obudowach DIP-28:
    ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P
  • złącze zasilania USB
  • przycisk RESET
  • rezonator kwarcowy 8MHz
  • włącznik zasilania
  • dioda LED sygnalizująca zasilanie
  • złącze do programowania Kanda ISP-10
  • wyprowadzenia portów I/O: PB PC PD na standardową listwę szpilkową GOLD-PIN 2,54mm
    (do połączenia z płytką stykową, uniwersalną PCB itp.)
  • profesjonalnie wykonana płytka drukowana dwustronna z metalizacją otworów
  • wymiary płytki drukowanej: 74mm x 34mm

przykładowe zastosowania:
  • adapter do programowania mikrokotrolerów w obudowach DIP28 przy pomocy programatora szeregowego ISP
  • uruchamiania, testowanie poprawności działania programów
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P

widok urządzenia zmontowanego:
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328PATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328PATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328PATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328PATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P
Zapraszamy do przeczytania artykułu z instrukcją montażu:
http://gotronik.com/2016/08/05/mini-modul-avr-atmega8/

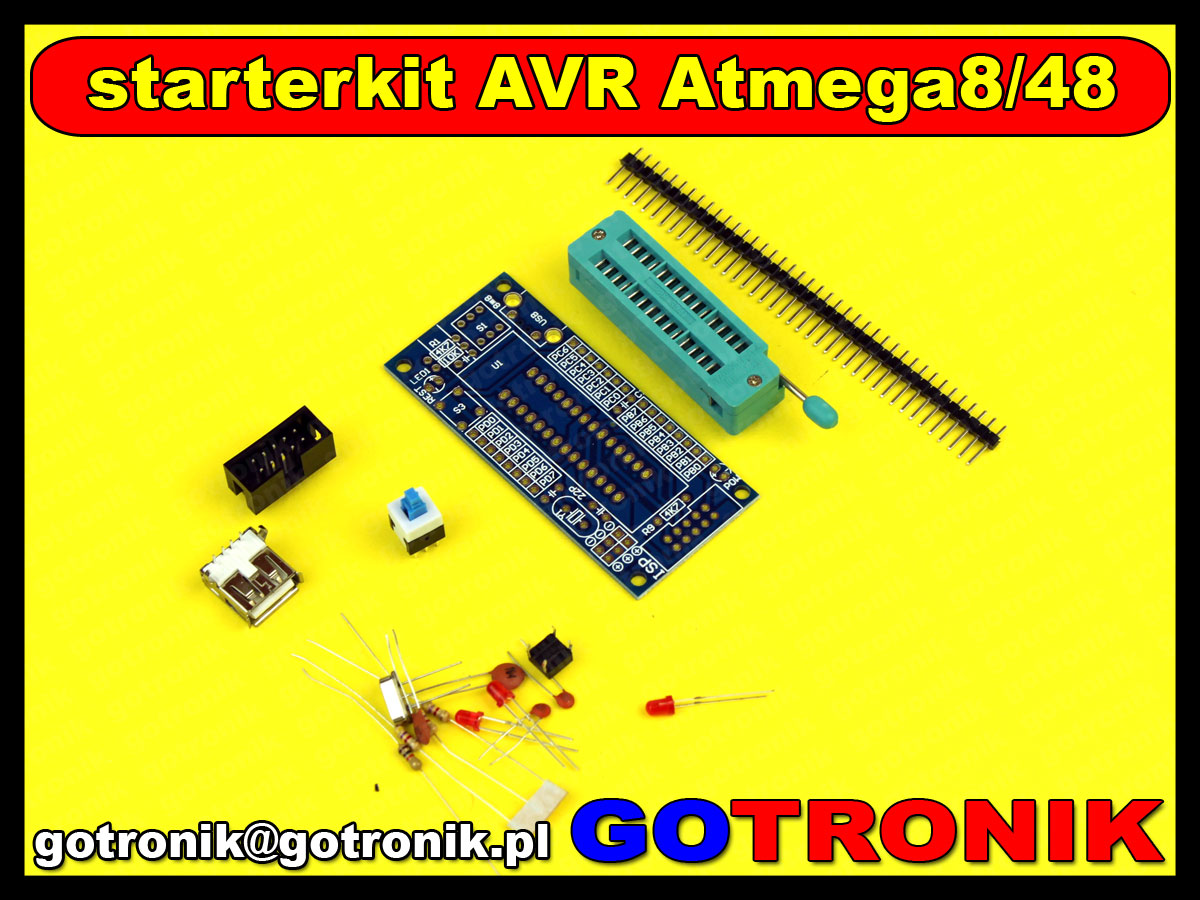

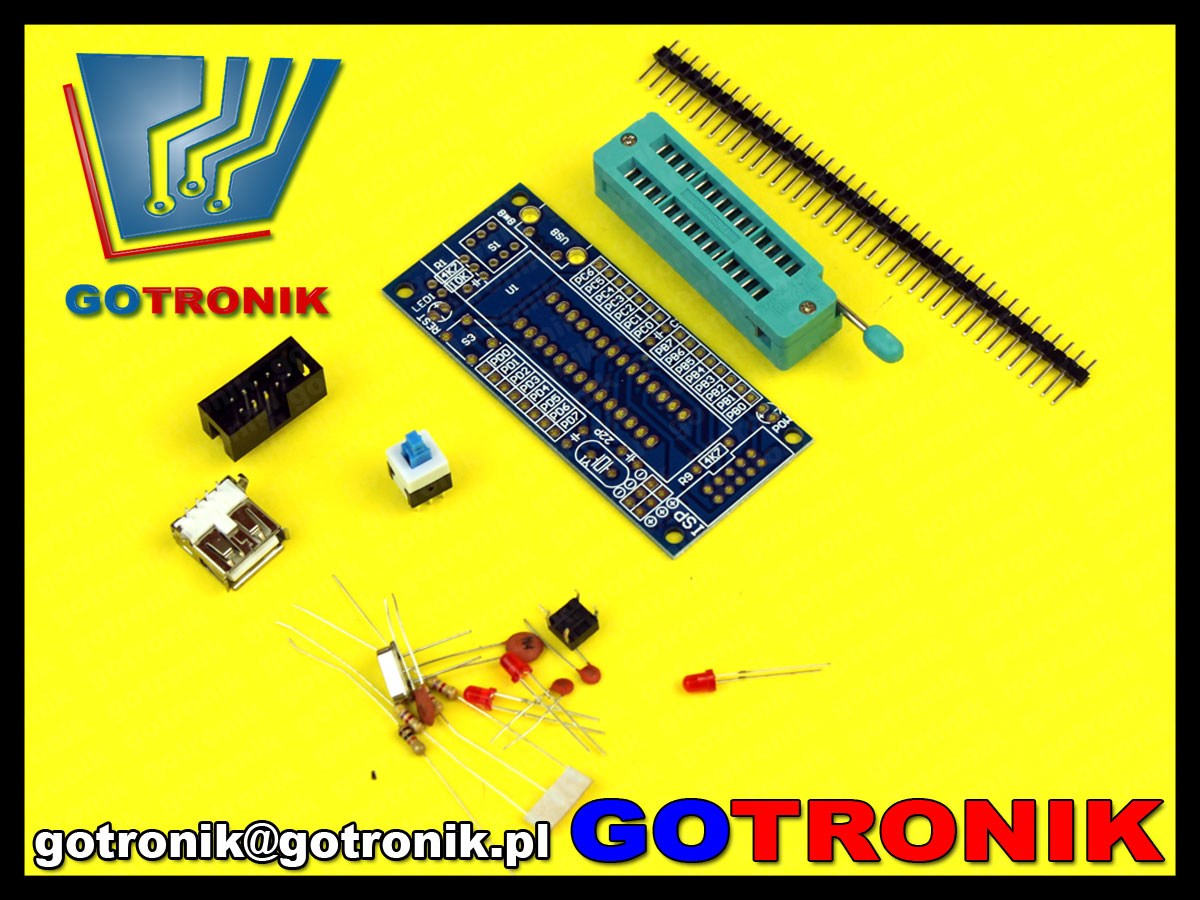

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.

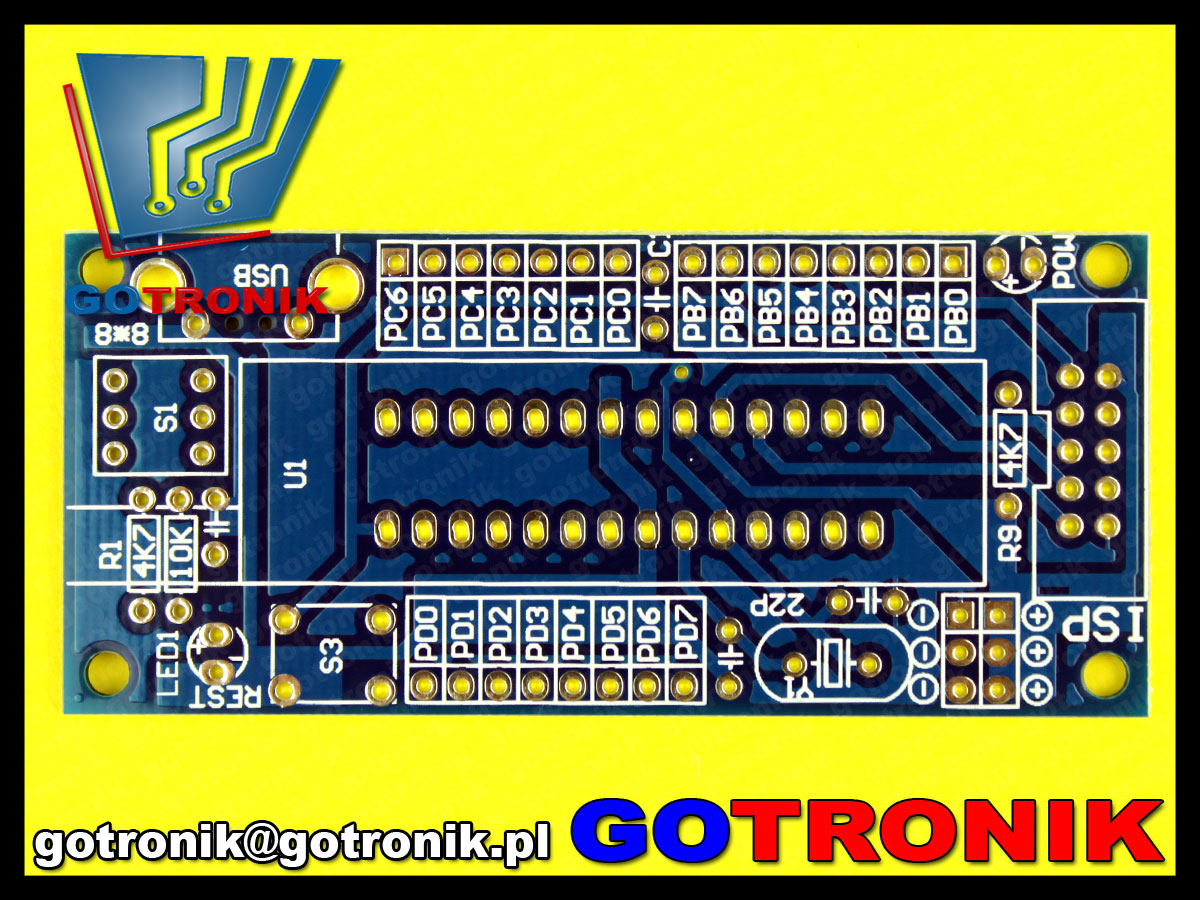

zdjęcia:
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P
ATmega8, ATmega8A, ATmega48, ATmega88, ATmega88P, ATmega168, ATmega168P, ATmega328, ATmega328P
DIY Kit ATmega8 ATmega48 AVR Miniture Mini System Development Board Minimum Electronic Suite
Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 05 sierpień 2016.
