Moduł generatora sygnałowego AD9833 DDS
Cena produktu: 65,00 zł
Zamawiana ilość:
Numer katalogowy BTE-513
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Moduł generatora sygnałowego AD9833 DDS
BTE-513 Moduł generatora sygnałowego AD9833 DDS

BTE-513 Moduł generatora sygnałowego AD9833 DDSBTE-513 Moduł generatora sygnałowego AD9833 DDSBTE-513 Moduł generatora sygnałowego AD9833 DDS
o układzie AD9833:

Układ AD9833 jest to programowany generator przebiegów: sinus, trójkąt, prostokąt.

Częstotliwość wyjściowa i faza są programowalne umożliwiając łatwe strojenie. Nie są potrzebne żadne elementy zewnętrzne. Rejestr częstotliwości jest rozmiaru 28 bitów: z zegarem o częstotliwości 25 MHz (częstotliwość odniesienia), rozdzielczość 0,1 Hz może być osiągnięta. Z częstotliwością zegara 1 MHz (częstotliwość odniesienia) AD9833 może być dostosowany do rozdzielczości częstotliwości 0,004 Hz.

AD9833 komunikuje się za pośrednictwem interfejsu szeregowego 3-przewodowego, kompatybilnego z SPI (sygnały CSG, CLK, DAT). Ten interfejs szeregowy działa z częstotliwością taktowania do 40 MHz i jest zgodny z standardami DSP i mikrokontrolerami.

Układ AD9833 działa z zasilaniem od 2,3V do 5,5V.

AD9833 posiada funkcję pracy w uśpieniu(SLEEP). Funkcja ta pozwala na selektywne wyłączanie obwodów, które nie są używane, przez co zmniejsza się pobór prądu. Na przykład, przetwornik DAC może być wyłączony, gdy na wyjściu generowany jest przebieg wyjściowy.

AD9833 jest zamknięty w obudowie MSOP.



pdf logoAD9833 karta katalogowa

schemat blokowy wewnętrznej budowy AD9833:

ad9833



BTE-513 Moduł generatora sygnałowego AD9833 DDSBTE-513 Moduł generatora sygnałowego AD9833 DDSBTE-513 Moduł generatora sygnałowego AD9833 DDS

dane techniczne:
  • cyfrowa regulacja częstotliwości i fazy
  • gdy napięcie zasilające ma wartość 3V pobór mocy wynosi 12,65mW
  • wyjściowa częstotliwość: 0-12,5MHz
  • 28-bitowa rozdzielczość (25MHz częstotliwość zegara)
  • rozdzielczość 0,1Hz
  • kształty generowanych przebiegów: SINUSOIDA / TRÓJKĄT / PROSTOKĄT
  • napięcie zasilania: od 2,3V do 5,5V
  • wymiary płytki drukowanej: 32mm x 32mm

przykładowe zastosowania:
- Frequency Stimulation / Waveform Generation
- Liquid flow and airflow measurement
- Sensor Applications: Proximity, Motion, and Defect Detection
- Line Loss / Attenuation
- Test and Medical Equipment
- Scan / Clock Generator
- Time Domain Reflectometry (TDR) Applications

zdjęcia:

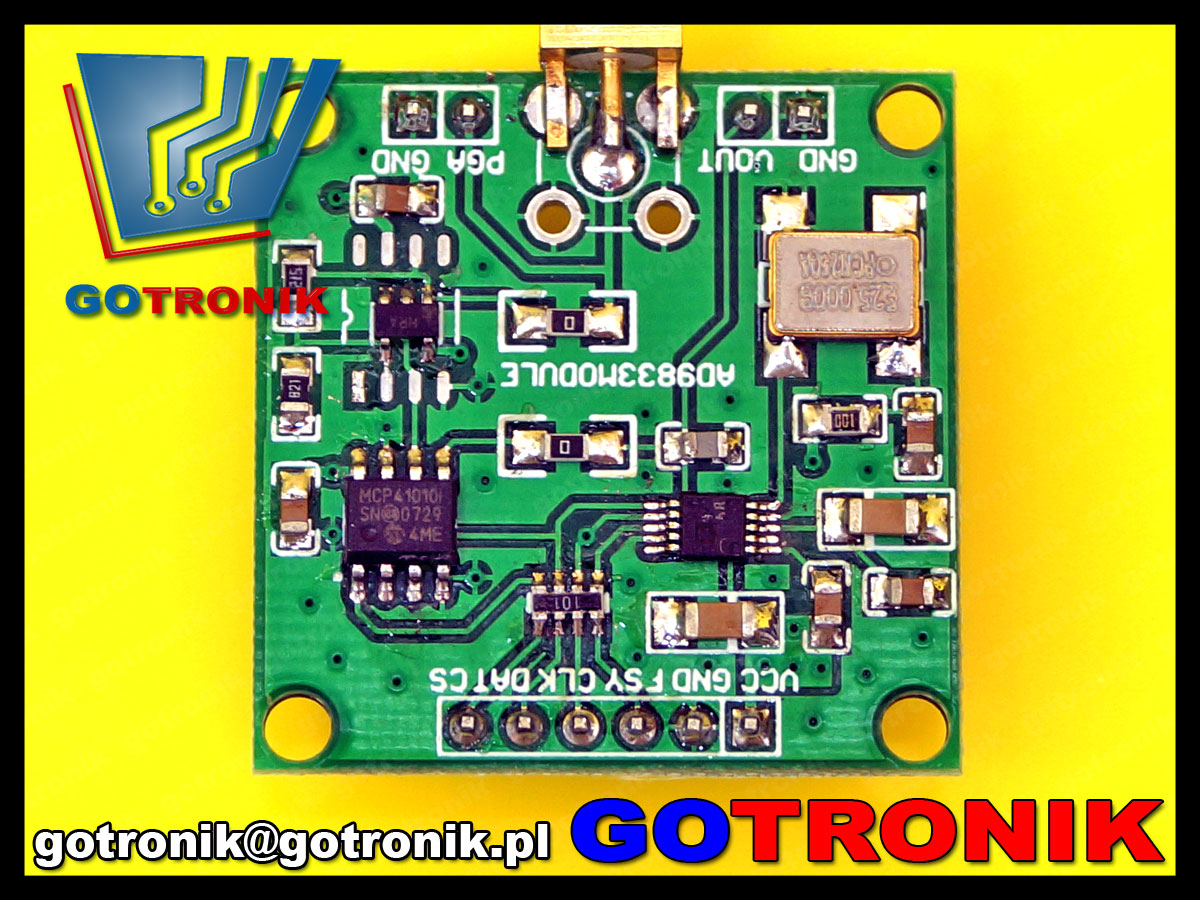

BTE-513 Moduł generatora sygnałowego AD9833 DDS
BTE-513 Moduł generatora sygnałowego AD9833 DDS
BTE-513 Moduł generatora sygnałowego AD9833 DDS
BTE-513 Moduł generatora sygnałowego AD9833 DDS
BTE-513 Moduł generatora sygnałowego AD9833 DDS
BTE-513 Moduł generatora sygnałowego AD9833 DDS
Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 09 maj 2017.
