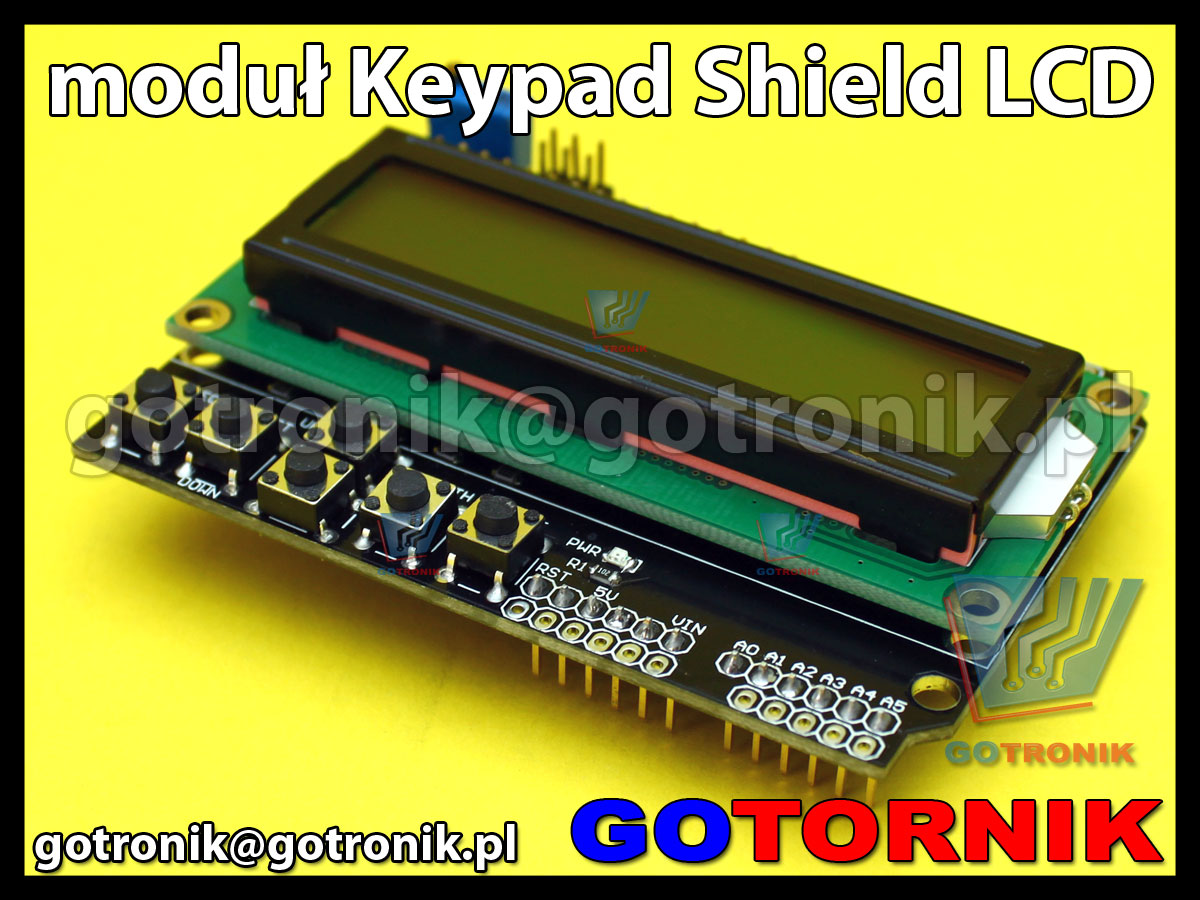

Moduł Keypad Shield LCD do AVR ARDUINO
Cena produktu: 30,00 zł
Zamawiana ilość:
Numer katalogowy ELEK-048
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

 Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz



Moduł kawiatury i wyświetlacza LCD 1602 zmontowany i gotowy do zastosowań w systemach mikroprocesorowych AVR Arduino Uno, Diecimila, Duemilanove i Freeduino.



  • wyświetlacz LCD 1602 (16 znaków x 2 linie) z zielonym podświetleniem
  • używa 4 bitowej biblioteki Arduino LCD
  • przyciski:Left, Right, Up, Down and Select buttons
  • regulacja kontrastu wyświetlacza za pomocą potencjometru
  • przycisk RESET



opis złącza (pinów):

Pin Function
Analog 0 Buttons (select, up, right, down and left)
Digital 4 DB4
Digital 5 DB5
Digital 6 DB6
Digital 7 DB7
Digital 8 RS (Data or Signal Display Selection)
Digital 9 Enable





Schemat ideowy modułu Keypad Shield LCD:

Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz

Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz  Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz  Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz
Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz  Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz  Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz



Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz

Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz

Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz

Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz

Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz

Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz

Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz

Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz

Moduł Keypad shield LCD do AVR ARDUINO UNO MEGA klawiatura wyświetlacz

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 06 marzec 2014.
