Moduł przetwornicy wysokiego napięcia 20kV
Cena produktu: 15,00 zł
Zamawiana ilość:
Moduł przetwornicy wysokiego napięcia 20kV
Numer katalogowy BTE-533
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Moduł przetwornicy wysokiego napięcia 20kV
BTE-533 moduł przetwornicy wysokiego napięcia 20kV 20000 Boost Step Up Power Module High Voltage Generator high-voltage BTE533

Moduł przetwornicy napięcia High-Voltage wykorzystująca cewkę Tesli do wytworzenia wysokiego napięcia. Na wejściu wystarczy doprowadzić napięcie rzędu kilku woltów by na wyjściu otrzymać wysoką wartość napięcia sięgającą do 20kV. Zbliżając do siebie 2 wyjściowe przewody wytworzymy łuk elektryczny - przeskakującą iskrę.
Ze względu na występowanie wysokiego napięcia wyjściowego, łuku elektrycznego oferowany moduł nie jest przeznaczony dla początkujących elektroników. Bezwzględnie należy zachować wszystkie zasady bezpieczeństwa, ponieważ istnieje ryzyko porażenia prądem lub poparzenia.

prezentacja działania przetwornicy podobnego modelu przetwornicy w formie video:


BTE-533 moduł przetwornicy wysokiego napięcia 20kV 20000 Boost Step Up Power Module High Voltage Generator high-voltage BTE533BTE-533 moduł przetwornicy wysokiego napięcia 20kV 20000 Boost Step Up Power Module High Voltage Generator high-voltage BTE533BTE-533 moduł przetwornicy wysokiego napięcia 20kV 20000 Boost Step Up Power Module High Voltage Generator high-voltage BTE533
dane techniczne:
  • przetwornica wysokiego napięcia
  • napięcie wejściowe: od 3,6V do 6Vdc
  • prąd wejściowy: ok. 1,5A
  • napięcie wyjściowe: ok 20kV
  • prąd wyjściowy: 0,05A
  • struktura przetwornicy w cylindrycznej obudowie zalana żywicą
  • 2 przewody wejściowe do zasilania: długość ok. 8cm
    czerwony to (+), zielony (-)
  • 2 przewody wyjściowe
  • wymiary: 19 x 20 x 18mm
Moduł przetwornicy nie posiada żadnych zabezpieczeń przed odwrotną polaryzacją, przekroczeniem dopuszczalnego napięcia i prądu wejściowego itp. Przekroczenie jednego z tych parametrów spowoduje natychmiastowe i nieodwracalne uszkodzenie modułu. Ze względu na to polecamy do zasilania wykorzystanie zasilacza laboratoryjnego z ustawionym ograniczeniem prądowym lub wykorzystanie ogniw (akumulatorów) 18650 2000mAh, akumulatorów NiCD/MiMH itp. o odpowiednim napięciu.
Moduł przetwornicy napięcia wykorzystujący cewkę Tesli nie ma praktycznego zastosowania, może posłużyć jedynie demonstracji, dydaktyce i eksperymentom.

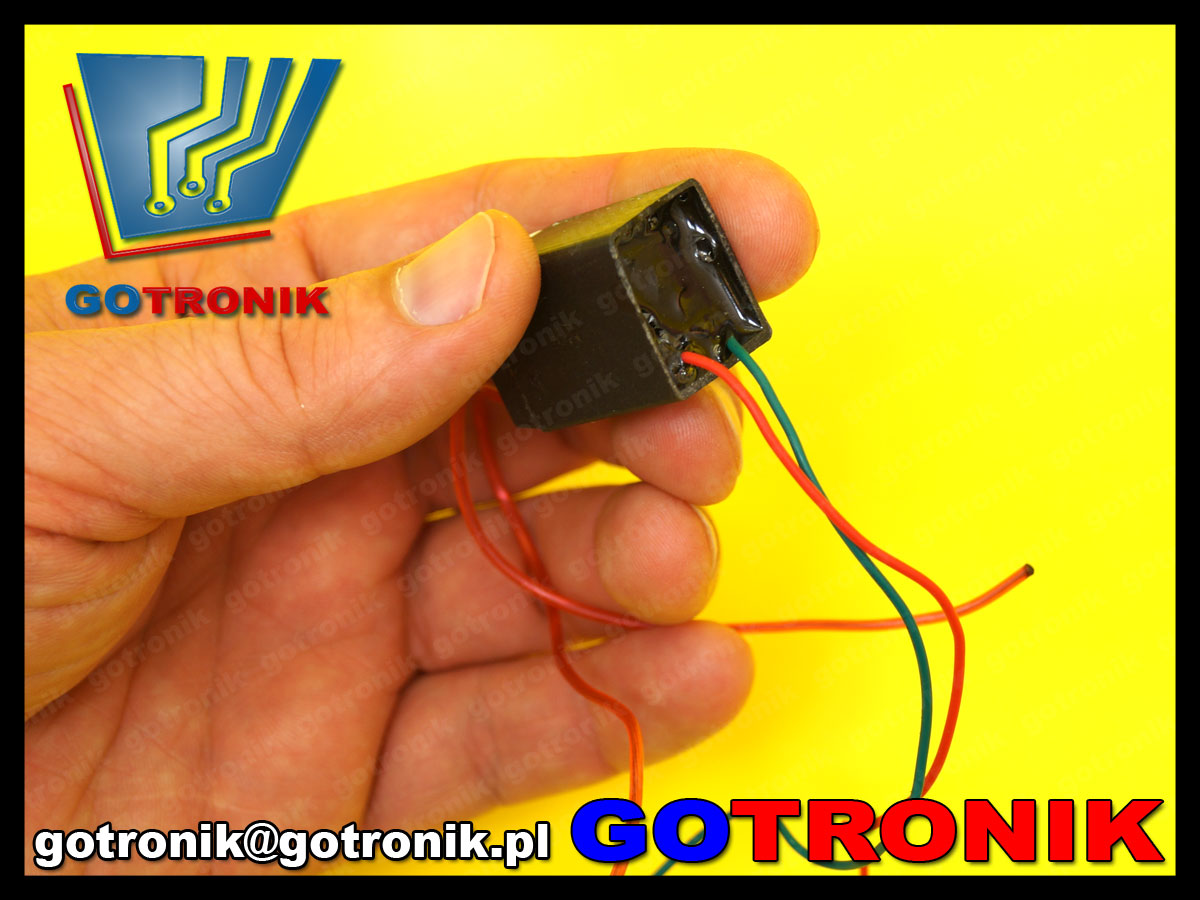

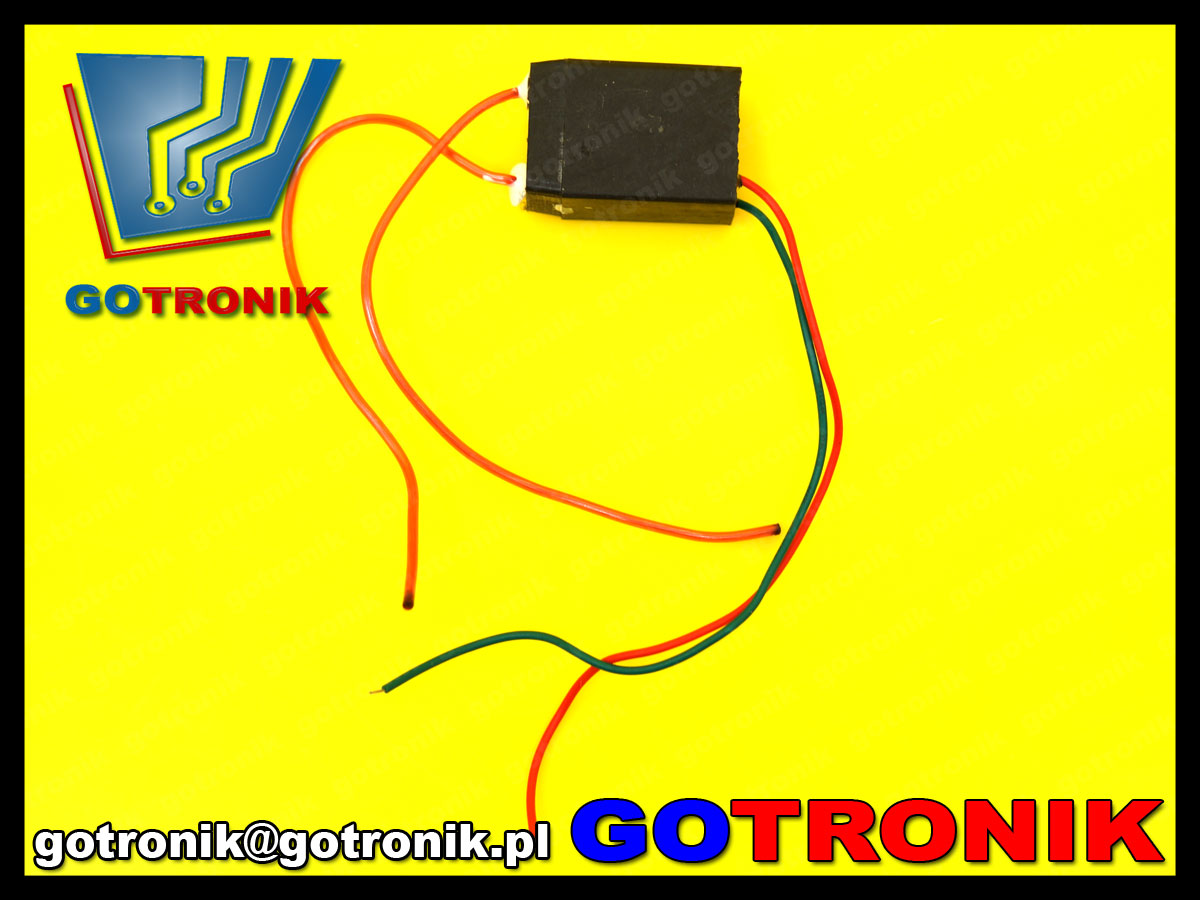

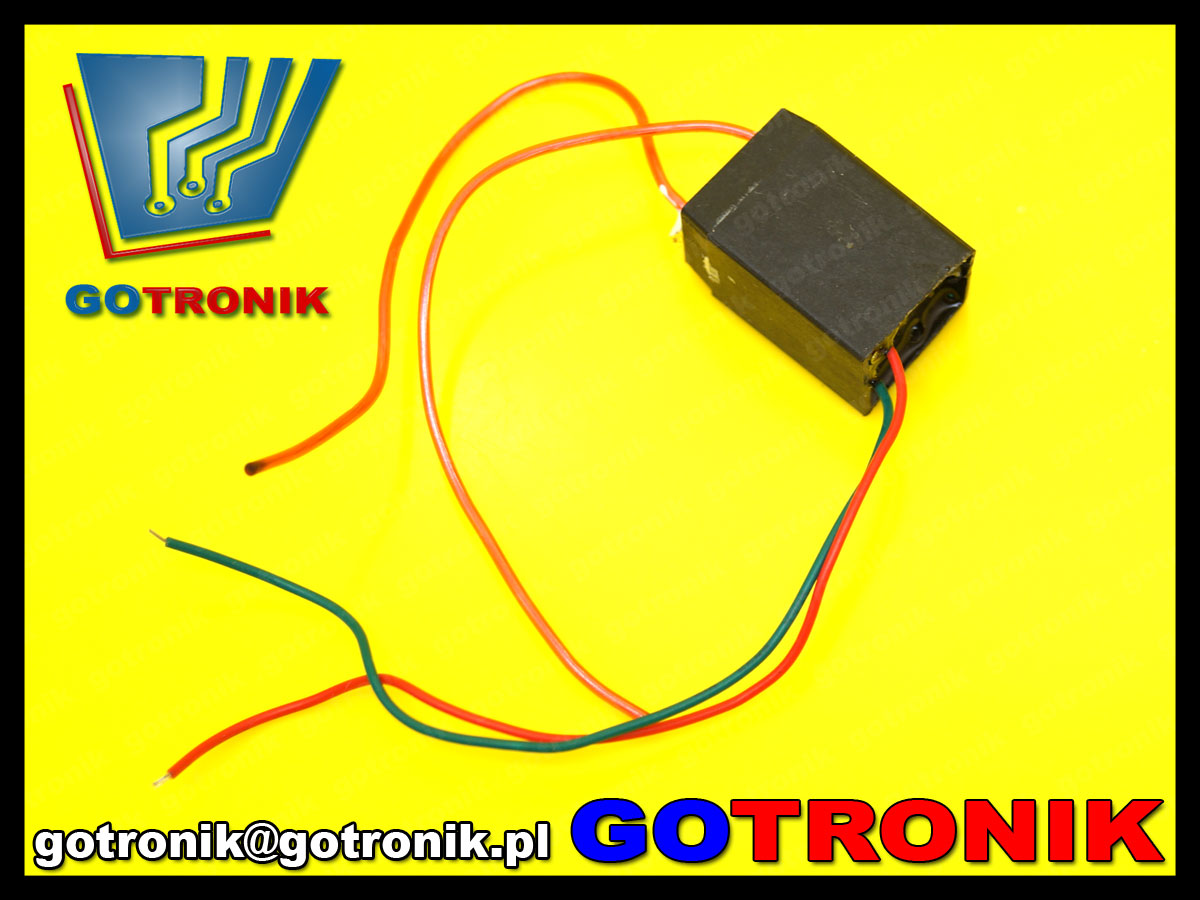

zdjęcia:

BTE-533 moduł przetwornicy wysokiego napięcia 20kV 20000 Boost Step Up Power Module High Voltage Generator high-voltage BTE533
BTE-533 moduł przetwornicy wysokiego napięcia 20kV 20000 Boost Step Up Power Module High Voltage Generator high-voltage BTE533
BTE-533 moduł przetwornicy wysokiego napięcia 20kV 20000 Boost Step Up Power Module High Voltage Generator high-voltage BTE533

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 13 lipiec 2017.
