Moduł przetwornicy wysokiego napięcia 80kV
Cena produktu: 27,00 zł
Zamawiana ilość:
Moduł przetwornicy wysokiego napięcia 80kV
Numer katalogowy BTE-534
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Moduł przetwornicy wysokiego napięcia 80kV
BTE-534 moduł przetwornicy wysokiego napięcia 80kV 80000 Boost Step Up Power Module High Voltage Generator high-voltage BTE534

Moduł przetwornicy napięcia High-Voltage wykorzystująca cewkę Tesli do wytworzenia wysokiego napięcia. Na wejściu wystarczy doprowadzić napięcie rzędu kilku woltów by na wyjściu otrzymać wysoką wartość napięcia sięgającą do 80kV. Zbliżając do siebie 2 wyjściowe przewody wytworzymy łuk elektryczny - przeskakującą iskrę.
Ze względu na występowanie wysokiego napięcia wyjściowego, łuku elektrycznego oferowany moduł nie jest przeznaczony dla początkujących elektroników. Bezwzględnie należy zachować wszystkie zasady bezpieczeństwa, ponieważ istnieje ryzyko porażenia prądem lub poparzenia.

prezentacja działania przetwornicy podobnego modelu przetwornicy w formie video:


BTE-534 moduł przetwornicy wysokiego napięcia 80kV 80000 Boost Step Up Power Module High Voltage Generator high-voltage BTE534BTE-534 moduł przetwornicy wysokiego napięcia 80kV 80000 Boost Step Up Power Module High Voltage Generator high-voltage BTE534BTE-534 moduł przetwornicy wysokiego napięcia 80kV 80000 Boost Step Up Power Module High Voltage Generator high-voltage BTE534

dane techniczne:

  • przetwornica wysokiego napięcia
  • napięcie wejściowe: od 3,7V do 6Vdc
  • napięcie wyjściowe: ok. 80kV = 80 000V
  • struktura przetwornicy w cylindrycznej obudowie zalana żywicą
  • 2 przewody wejściowe do zasilania: długość ok. 8cm
    czerwony to (+), zielony (-)
  • 2 przewody wyjściowe
  • wymiary: 55 x 24 x 22mm
Moduł przetwornicy nie posiada żadnych zabezpieczeń przed odwrotną polaryzacją, przekroczeniem dopuszczalnego napięcia i prądu wejściowego itp. Przekroczenie jednego z tych parametrów spowoduje natychmiastowe i nieodwracalne uszkodzenie modułu. Ze względu na to polecamy do zasilania wykorzystanie zasilacza laboratoryjnego z ustawionym ograniczeniem prądowym lub wykorzystanie ogniw (akumulatorów) 18650 2000mAh, akumulatorów NiCD/MiMH itp. o odpowiednim napięciu.
Moduł przetwornicy napięcia wykorzystujący cewkę Tesli nie ma praktycznego zastosowania, może posłużyć jedynie demonstracji, dydaktyce i eksperymentom.

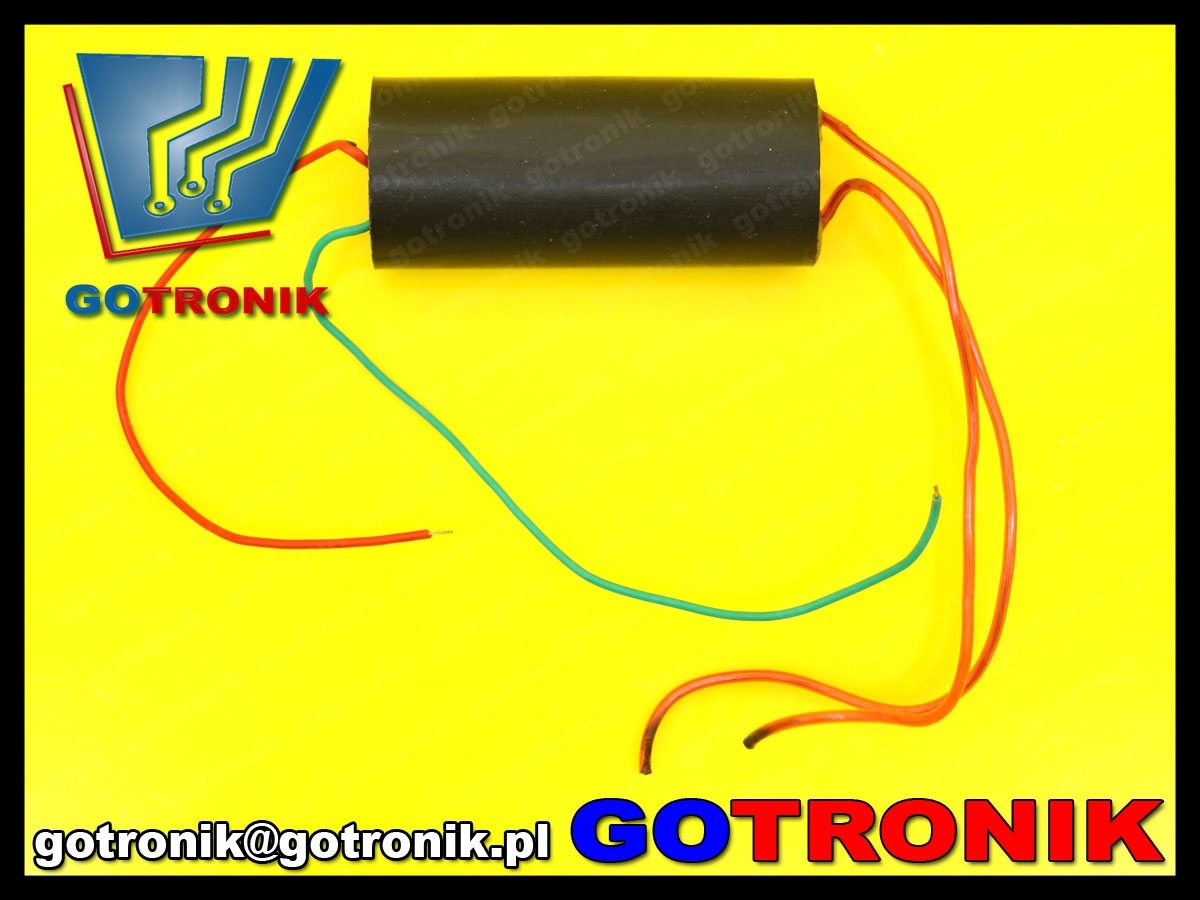

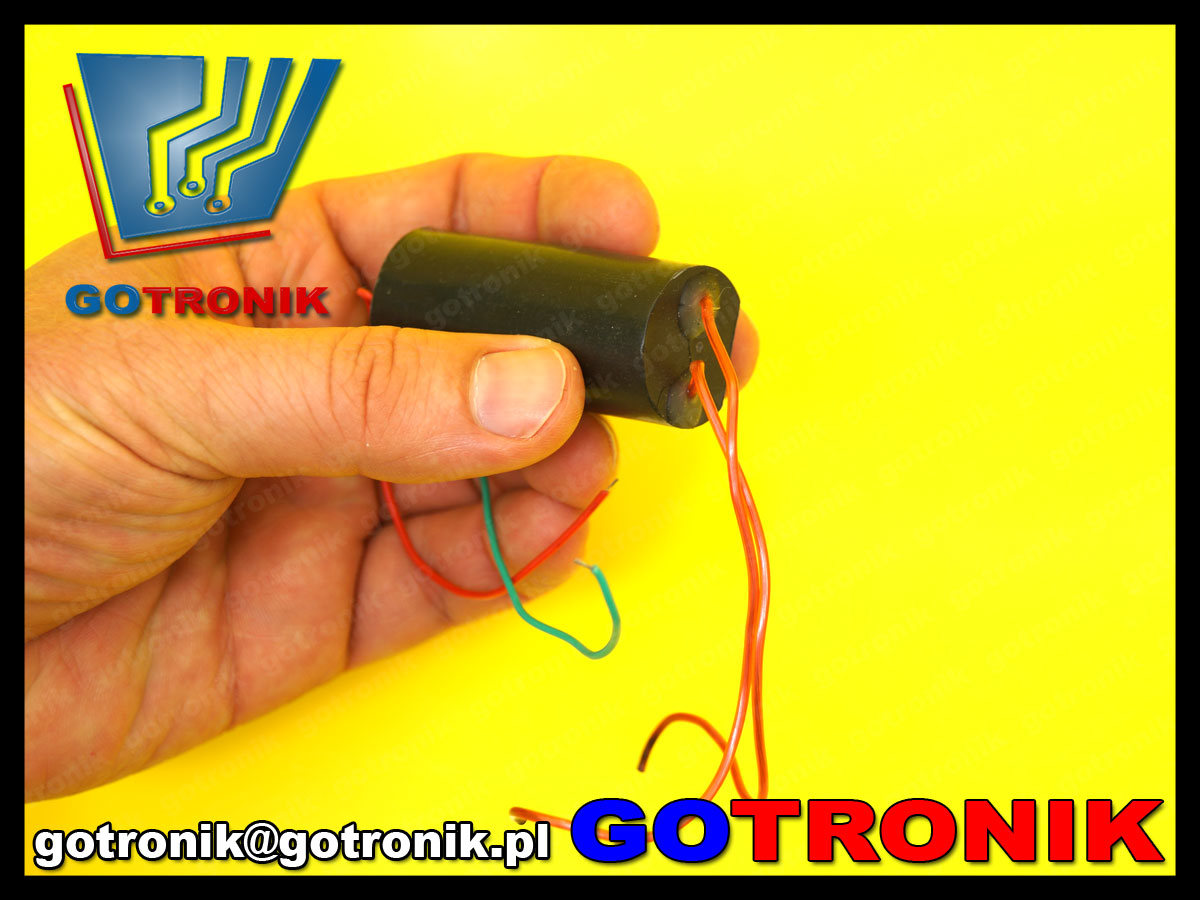

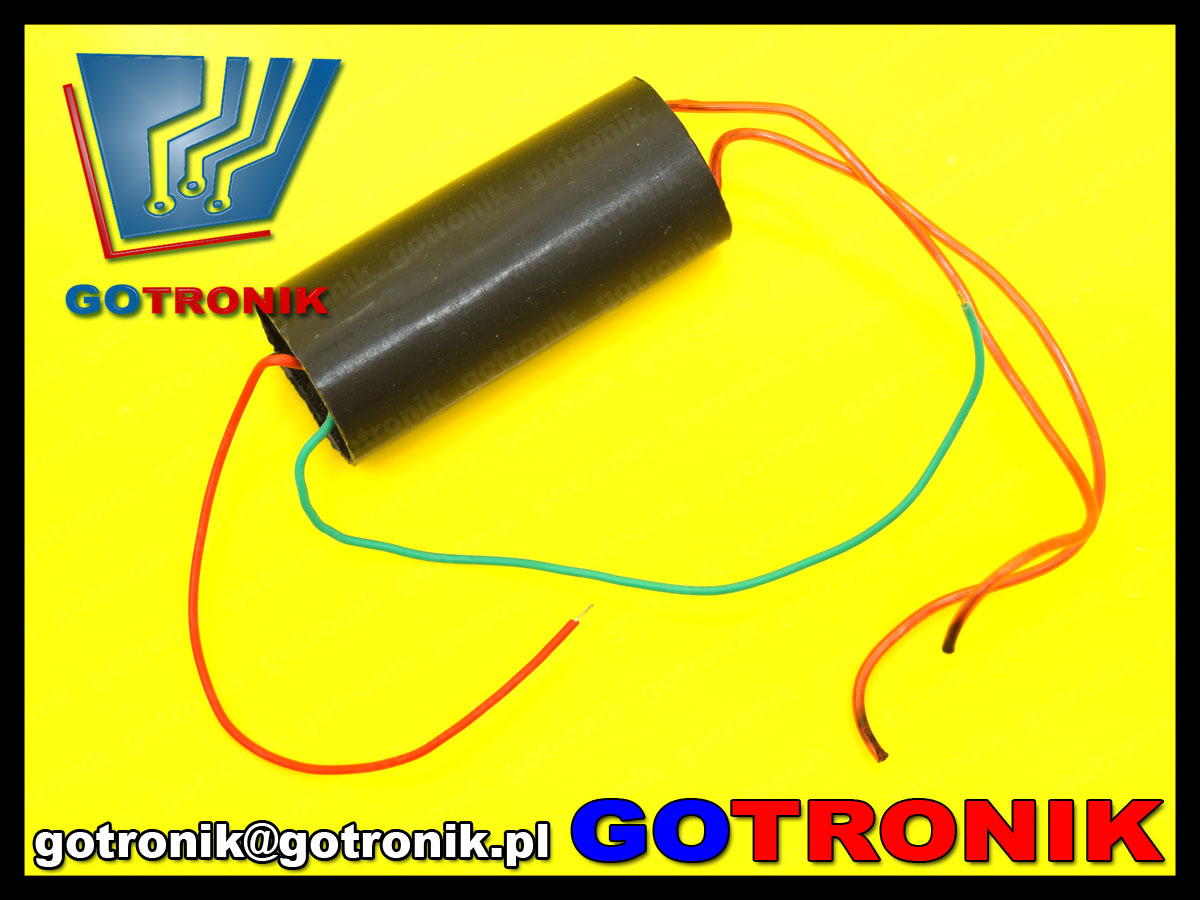

zdjęcia:

BTE-534 moduł przetwornicy wysokiego napięcia 80kV 80000 Boost Step Up Power Module High Voltage Generator high-voltage BTE534
BTE-534 moduł przetwornicy wysokiego napięcia 80kV 80000 Boost Step Up Power Module High Voltage Generator high-voltage BTE534
BTE-534 moduł przetwornicy wysokiego napięcia 80kV 80000 Boost Step Up Power Module High Voltage Generator high-voltage BTE534
Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 13 lipiec 2017.
