Moduł regulatora mocy 10000W
Cena produktu: 99,00 zł
Zamawiana ilość:
Numer katalogowy BTE-435
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Regulator mocy AC 10000W
regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435


Moduł regulatora mocy do odbiorników zasilanych napięciem przemiennym AC. Układ zbudowany w oparciu o tyrystor. Regulacja mocy dokonujemy cyfrowo poprzez ustawienie odpowiedniej wartości od 0 do 100% na cyfrowym wyświetlaczu LED. Maksymalna moc pobierana przez odbiornik 10 000 W. Przykładowe zastosowania: regulacja mocy - jasności świecenia żarówki, regulacja obrotów silników elektrycznych (komutatorowych), regulacja temperatury grzałek elektrycznych, regulacja mocy - temperatury lutownic oporowych sieciowych itp...

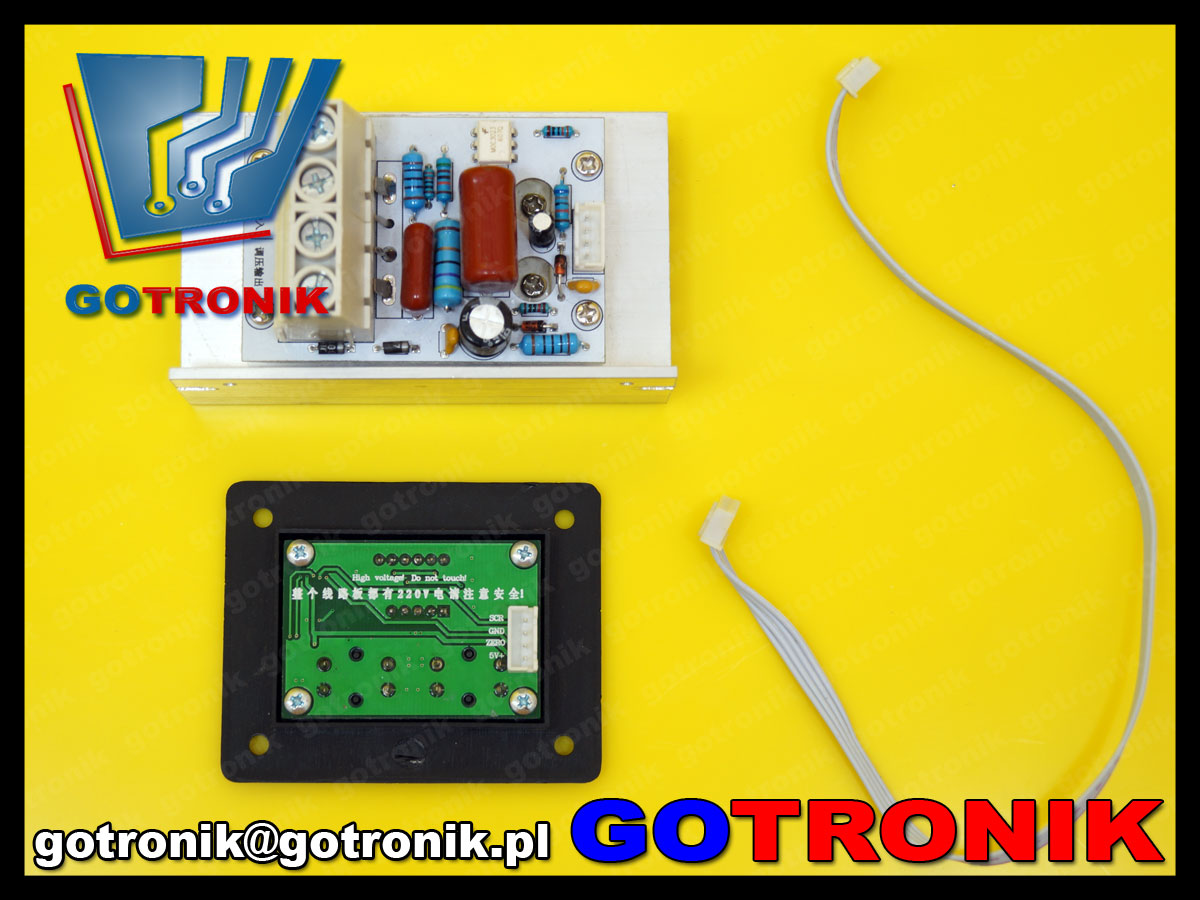

Regulator składa się z dwóch modułów połączonych taśmą elektryczną. Panel sterujący wyposażony jest w przyciski do regulacji cyfrowej wartości mocy. Mamy do dyspozycji plus i minus. Regulujemy ze skokiem 1% w zakresie od 0 do 100%. Na cyfrowym wyświetlaczu LED prezentowana jest zadana wartość. Moduł wykonawczy umieszczony na osobnej płytce drukowanej wyposażone w aluminiowy radiator do odprowadzania ciepła. Regulator posiada 4 zaciski do przykręcenia przewodów: 2 zaciski wejściowe, oraz 2 zaciski wyjściowe do podłączenia odbiornika którego będziemy regulować moc.

Uwaga: na niektórych elementach występuje wysokie napięcie elektryczne sieciowe 230V AC - istnieje ryzyko porażenia prądem elektrycznym niebezpiecznym dla życia. Moduł przeznaczony tylko dla doświadczonych elektryków / elektroników.

regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435

dane techniczne:
  • tyrystorowy moduł regulatora mocy
  • napięcie AC 220V
  • maksymalny prąd wyjściowy: 80A
  • maksymalna moc wyjściowa: 10 000W = 10 kW
  • regulacja mocy poprzez regulację wartości napięcia skutecznego na wyjściu
  • cyfrowa regulacja mocy wyjściowej ze skokiem 1% w zakresie od 0 do 100

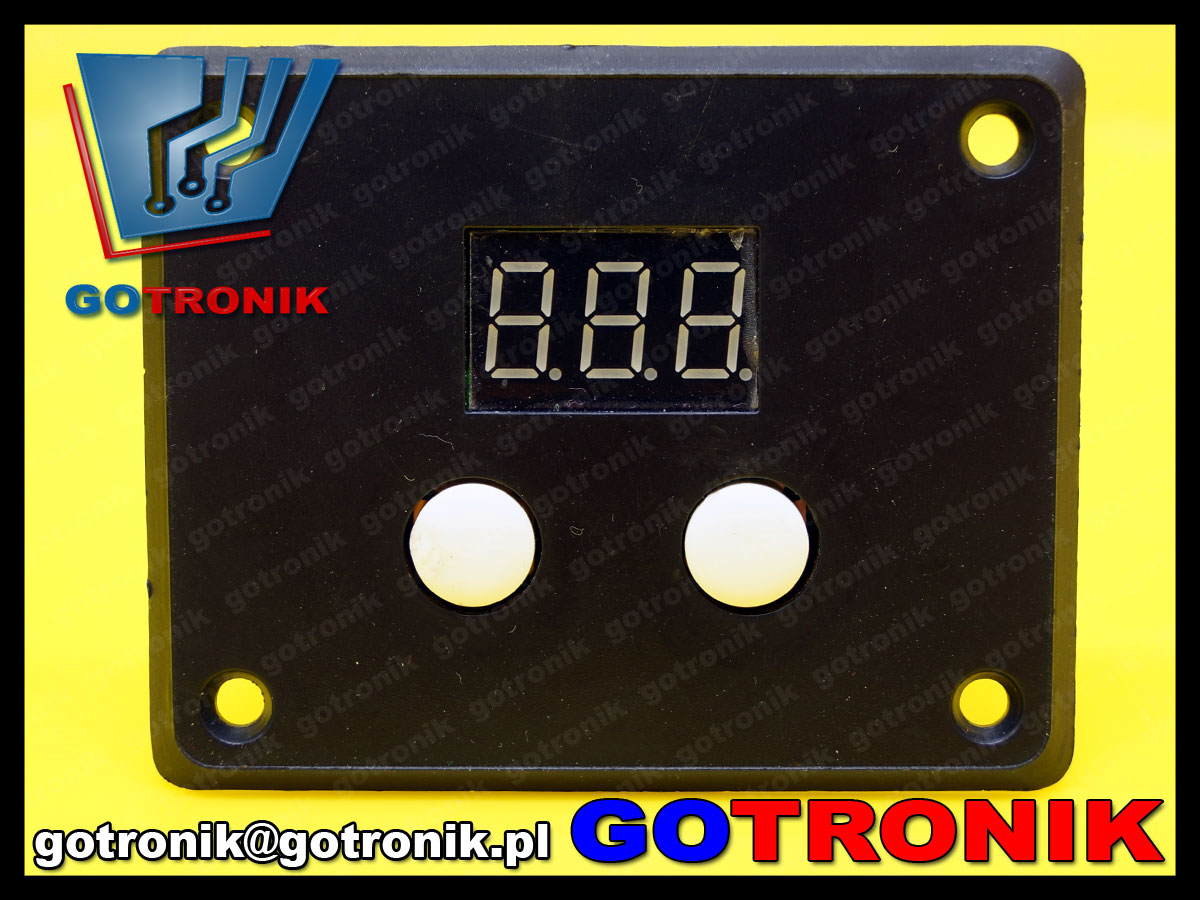

  • cyfrowy panel z przełącznikiem (+) i (-)
  • cyfrowy wyświetlacz LED
  • moduł sterownika umieszczony na radiatorze
  • zaciski śrubowe terminal block do przykręcenia przewodów
  • taśma połączeniowa pomiędzy panelem sterującym a sterownikiem
  • wymiary radiatora: 96 x 35 x 56mm
  • wymiary panelu sterującego: 75 x 60mm
  • rozstaw otworów montażowych do przykręcenia panelu sterującego: 60mm i 45mm
  • minimalny rozmiar otworu pod panel: 54mm x 39mm
  • długość przewodu połączeniowego: 26cm
  • moduł regulatora - ściemniacza - dimmera


instrukcja obsługi, przykładowe pomiary:

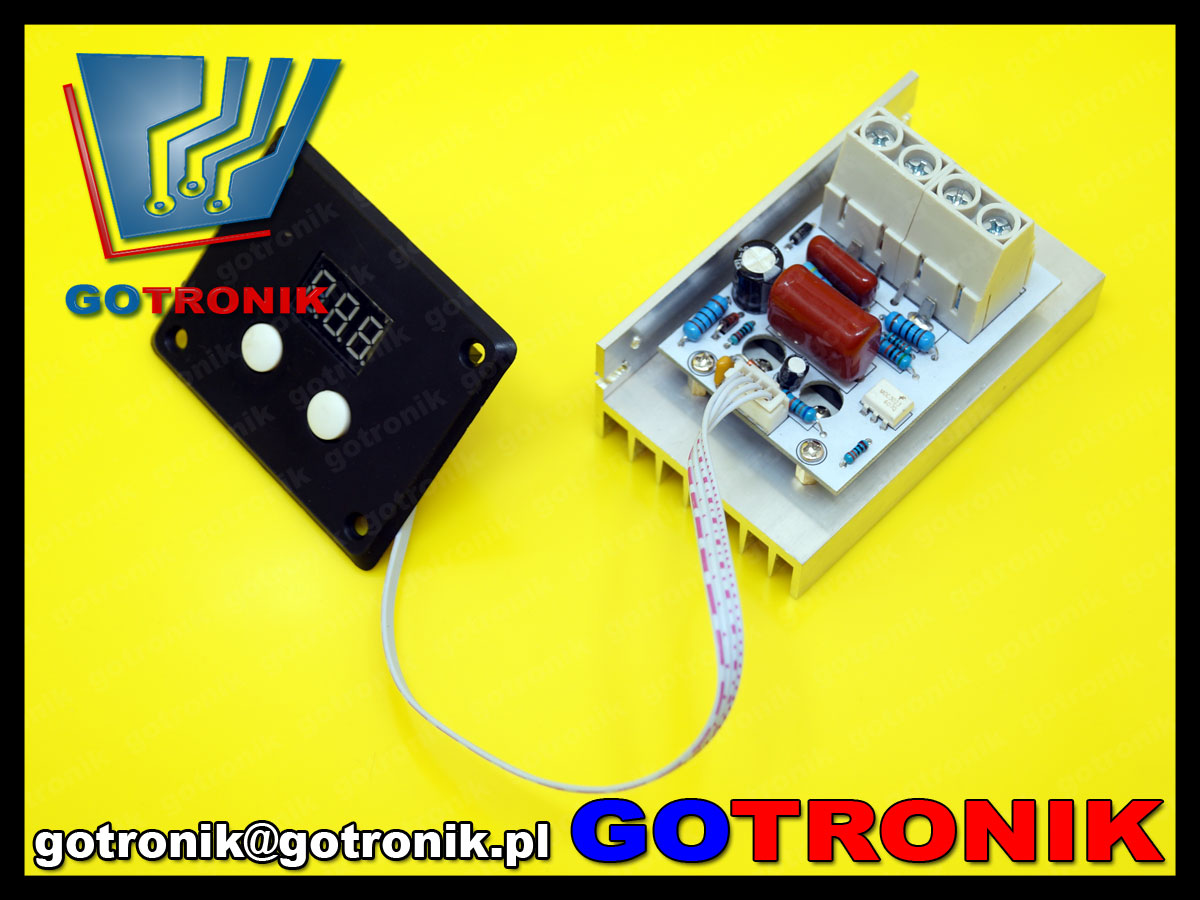

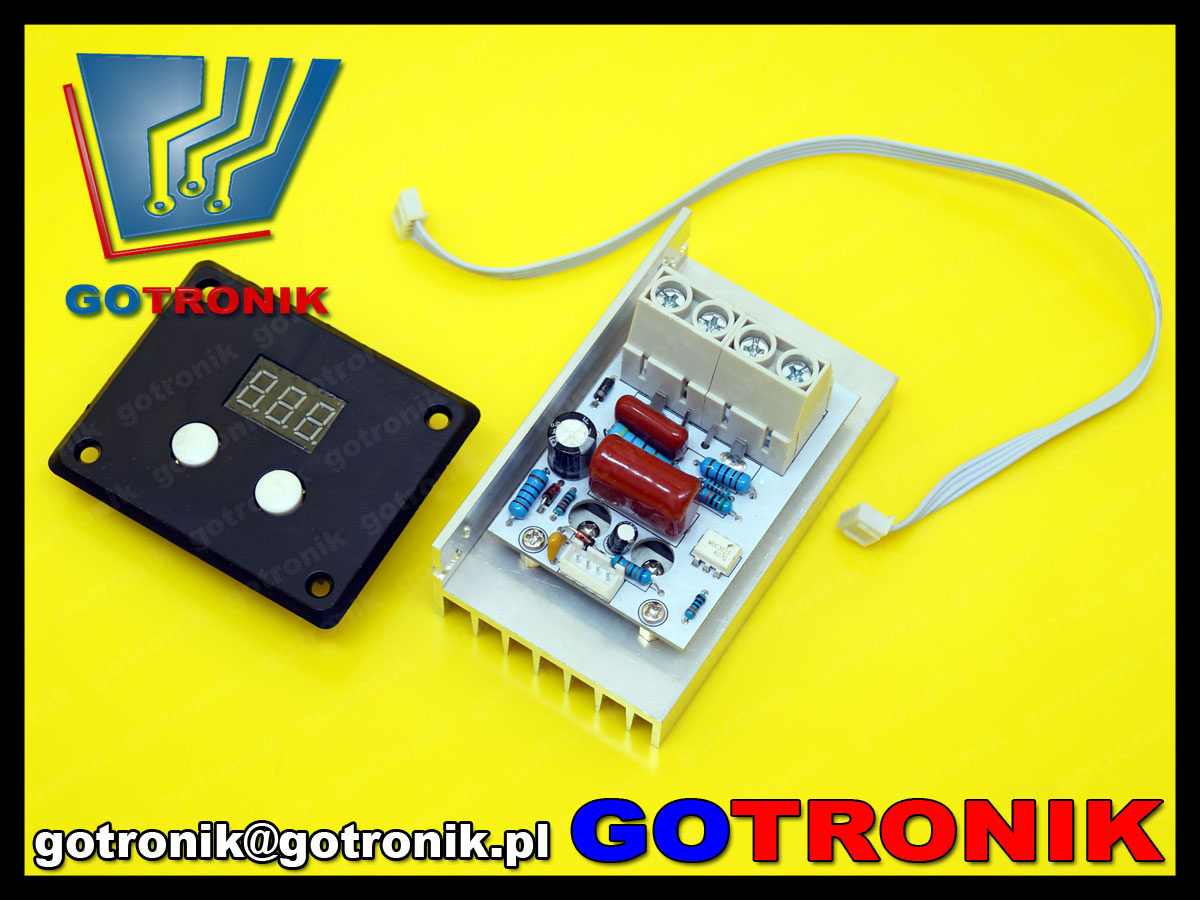

widok zmontowanego modułu:
regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435
regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435

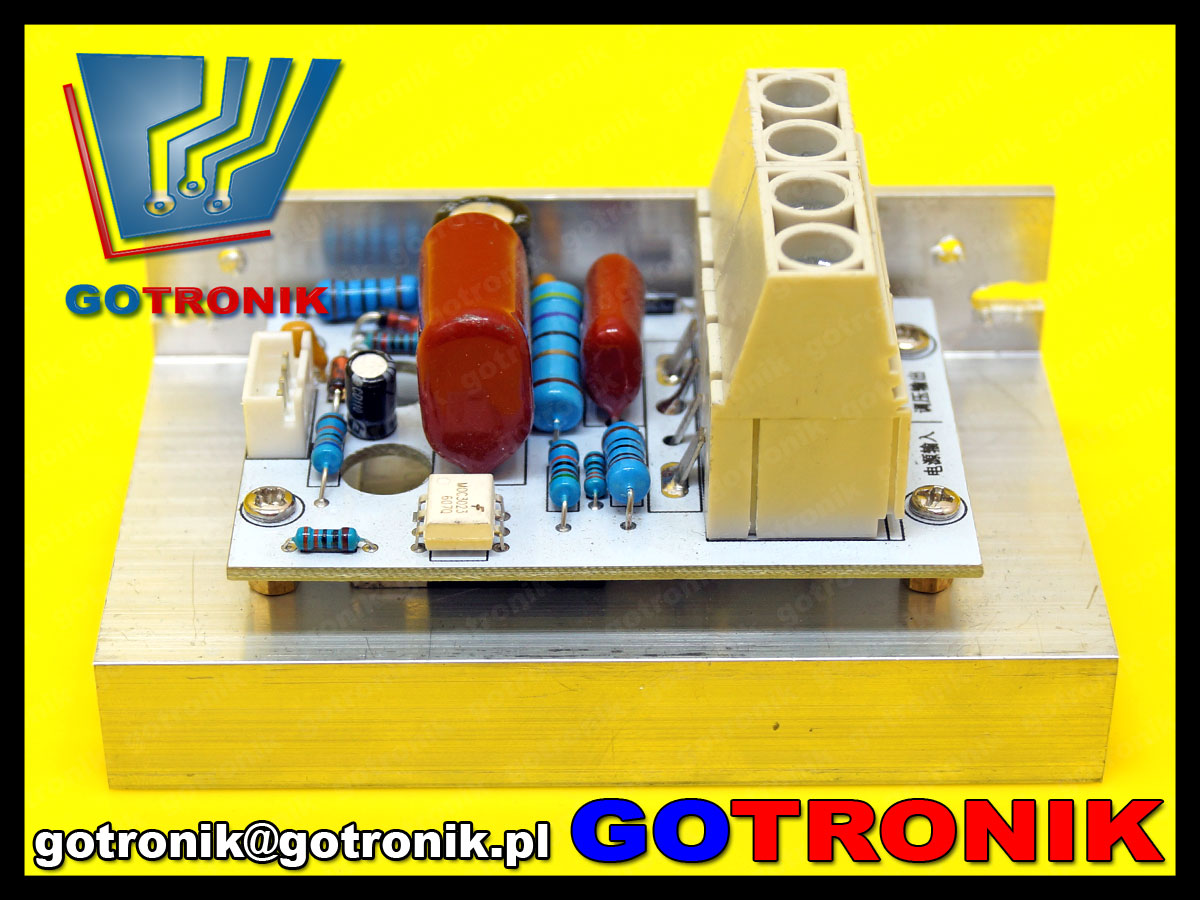

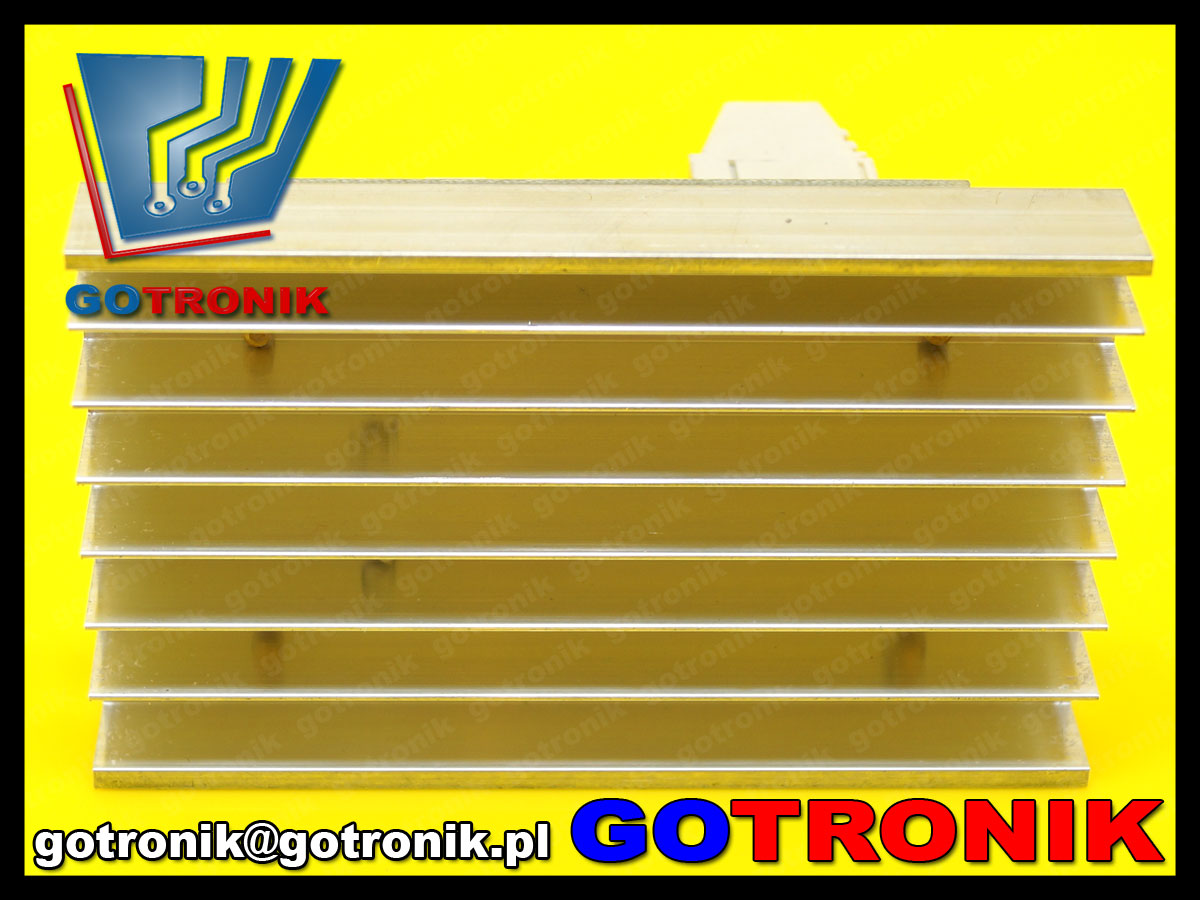

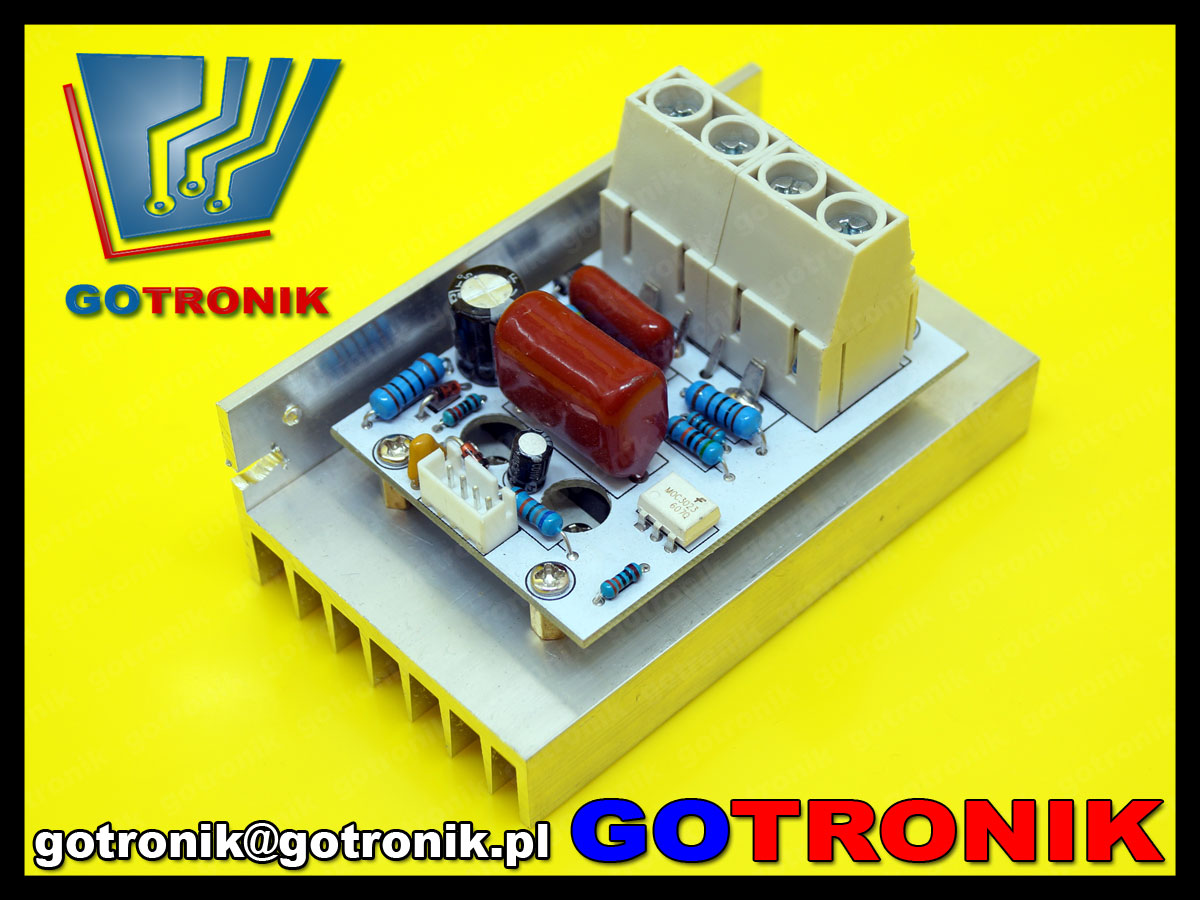

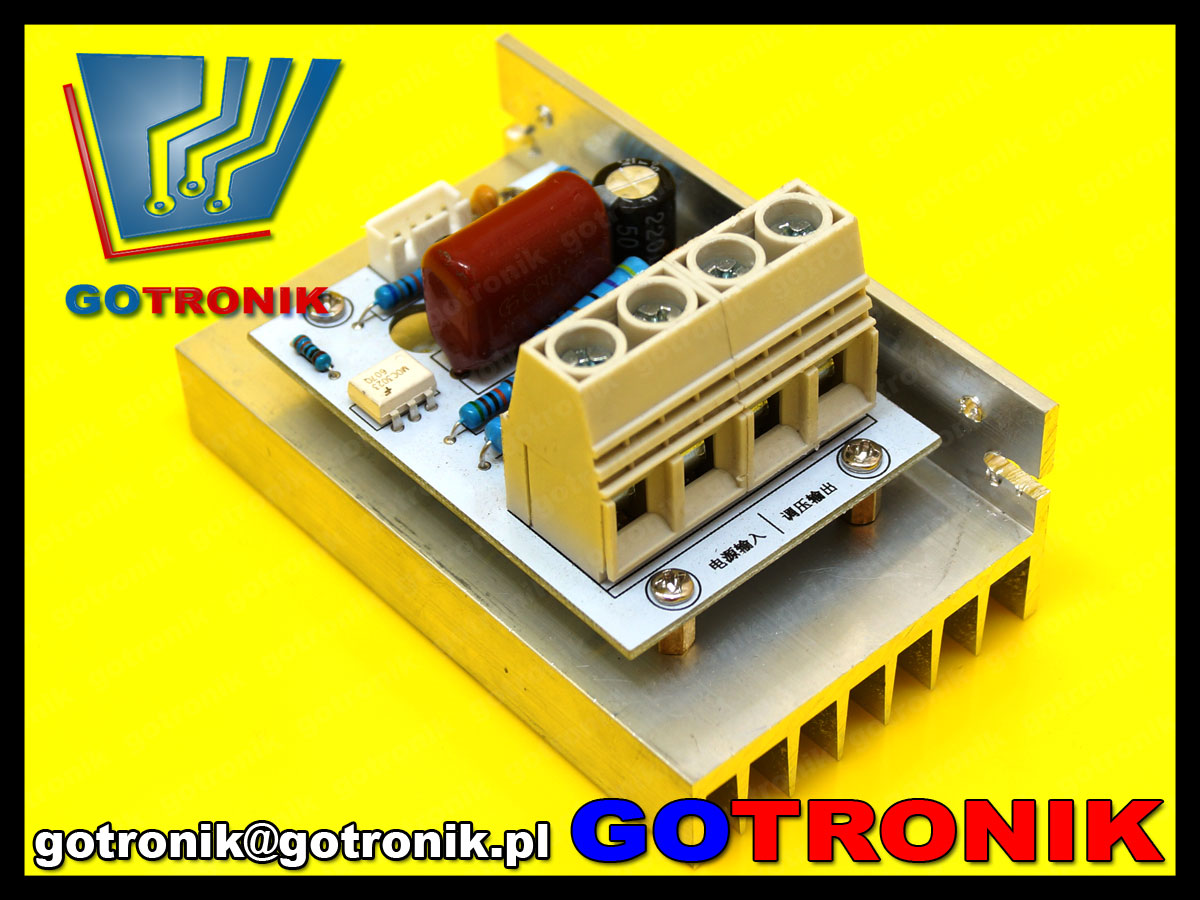

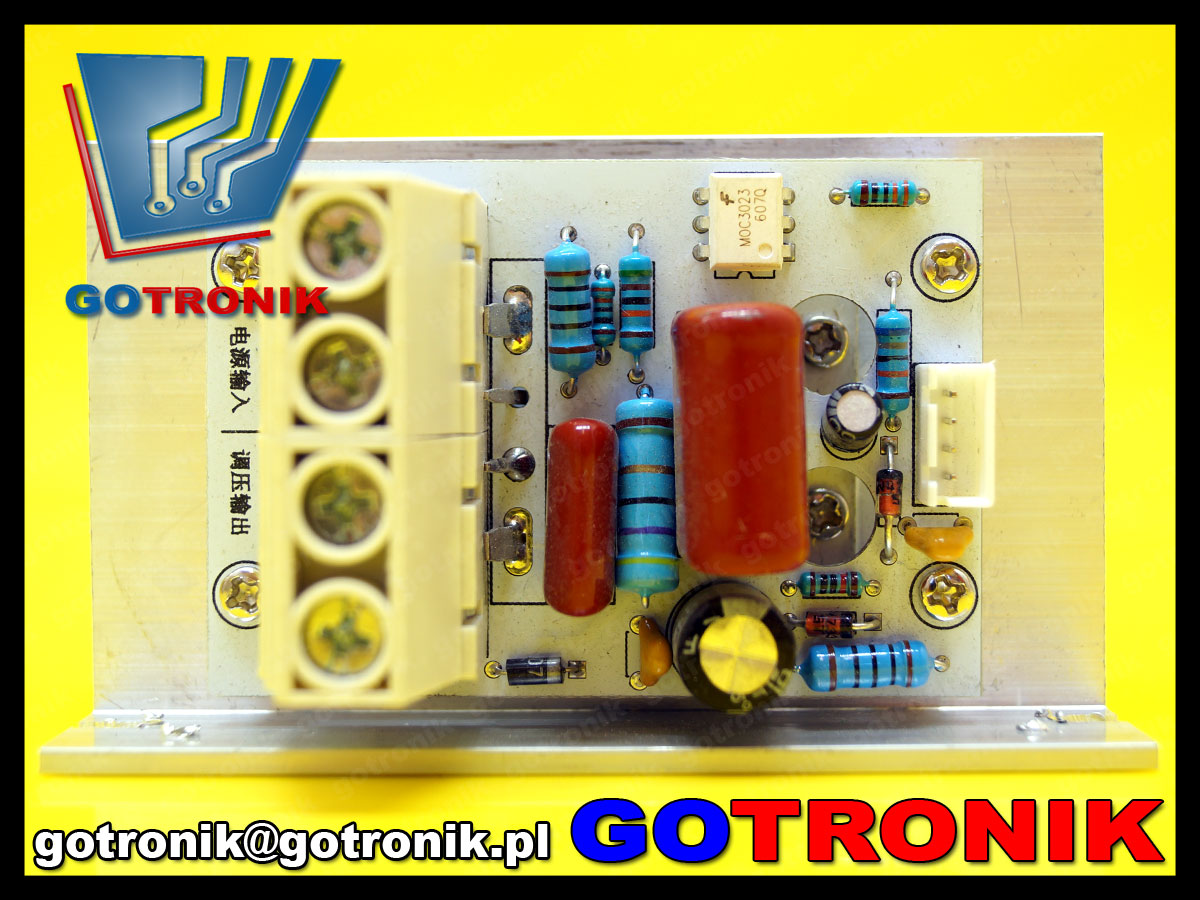

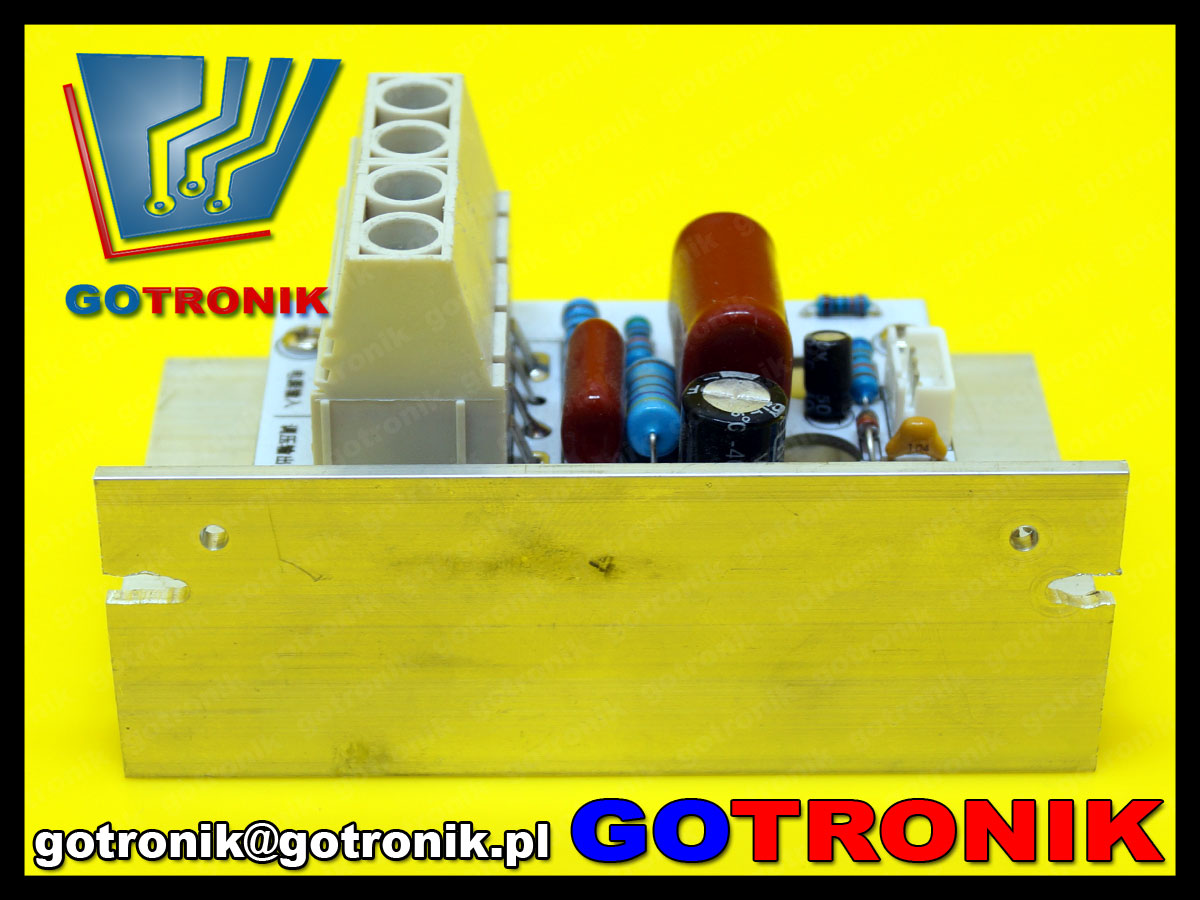

zdjęcia:

regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435
regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435
regulator mocy AC 220V 230W 10000W SCR dimmer ściemniacz BTE-435
Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 30 czerwiec 2017.
