Moduł startowy AVR Atmega32a
Cena produktu: 89,00 zł
Zamawiana ilość:
Numer katalogowy BTE-496
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Moduł startowy AVR Atmega32a
BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496

Moduł startowy uruchomieniowy przeznaczony do nauki programowania 8 bitowych mikrokontrolerów AVR produkcji Atmel. Płytka uruchomieniowa wyposażona jest w podstawkę typu ZIF-40pin gdzie umieszczone jest serce czyli procesor Atmega32A. Dzięki zastosowaniu podstawki zatrzaskowej momy możliwość szybkiej i łatwej wymiany układu scalonego. Wyprowadzone zostały standardowe sygnały do złącz ISP i JTAG. Zasilać cały zespół można poprzez port USB lub wykorzystując zewnętrzny zasilacz sieciowy DC. Mamy do wybory 2 napięcia pracy z mikroprocesorem 3,3V lub 5,0V dzięki wbudowanym stabilizatorom napięcia. Wszystkie porty A B C i D mają wyprowadzenia sygnałów na standardową listwę pinową GOLD-PIN 2,54mm pasującą do popularnych przewodów połączeniowych. Dodatkowo wbudowane 8 diod LED świecących, które mogą sygnalizować stan wyjściowy PORTpin. 4 przyciski typu micro-swith, oraz przyciski RESET i przerwań INT0/INT1. Wbudowany układ konwertera SP232 RS232-TTl do komunikacji z komputerem PC za pomocą magistrali szeregowej.

BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496

dane techniczne:
  • podstawka zatrzaskowa typu ZIF-40pin
  • współpracuje z mikrokotrolerami AVR ATMega w obudowach DIP-40:
    ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284
  • mikrokontroler ATMEGA32A w zestawie
  • złącze zasilania GOLD-PIN 2,54mm
  • przycisk RESET
  • 4 przyciski na portB
  • 2 przyciski przerwań INT0 i INT1
  • złącze DB-9
  • wbudowany układ SP232 dla interfejsu RS232 - TTL
  • rezonator kwarcowy 7.3728MHz
  • włącznik zasilania ON/OFF
  • możliwość zasilania z USB lu zasilacza DC-Jack
  • wbudowany stabilizator napięcia +5V 78M05
  • wbudowany stabilizator napięcia +3,3V AMS1117-3.3
  • wybór napięcia Vcc 3,3V lub 5,0V
  • dioda LED sygnalizująca zasilanie
  • złącze do programowania Kanda ISP-10
  • złącze JTAG do debugowania
  • wyprowadzenia portów I/O: PA PB PC PD na standardową listwę szpilkową GOLD-PIN 2,54mm
    (do połączenia z płytką stykową, uniwersalną PCB itp.)
  • profesjonalnie wykonana płytka drukowana PCB dwustronna z metalizacją otworów
Jakie ma zastosowanie moduł startowy - uruchomieniowy startowy dla mikrokontrolerów? Elektronik lub programista pisze program, a następuje kompiluje do kodu maszynowego z plikiem wynikowym w formacie *.BIN lub *.HEX. Przy pomocy bardzo popularnego programatora USBasp lub podobnego ze złączem Kanda ISP-10pin programujemy mikrokontroler umieszczony z podstawce ZIF-40. Podstawowy układ konfiguracji otoczenia mikrokontrolera ATMega zapewnia nam oferowany moduł uruchomieniowy: napięcie zasilania, podłączony oscylator kwarcowy, wyprowadzenia portów I/O (input/output), sygnały do programowania.

Prezentacja video modułu startowego AVR Atmega32A:



BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496

    zestaw uruchomieniowy pasuje do mikrokontrolerów AVR Atmega w obudowach DIP o wyprowadzeniach zgodnych z:
    Atmega16 Atmega32 Atmega64 Atmega164 Atmega324 Atmega644 Atmega1284

opis wyprowadzeń atmega16



BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496
BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496
BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496

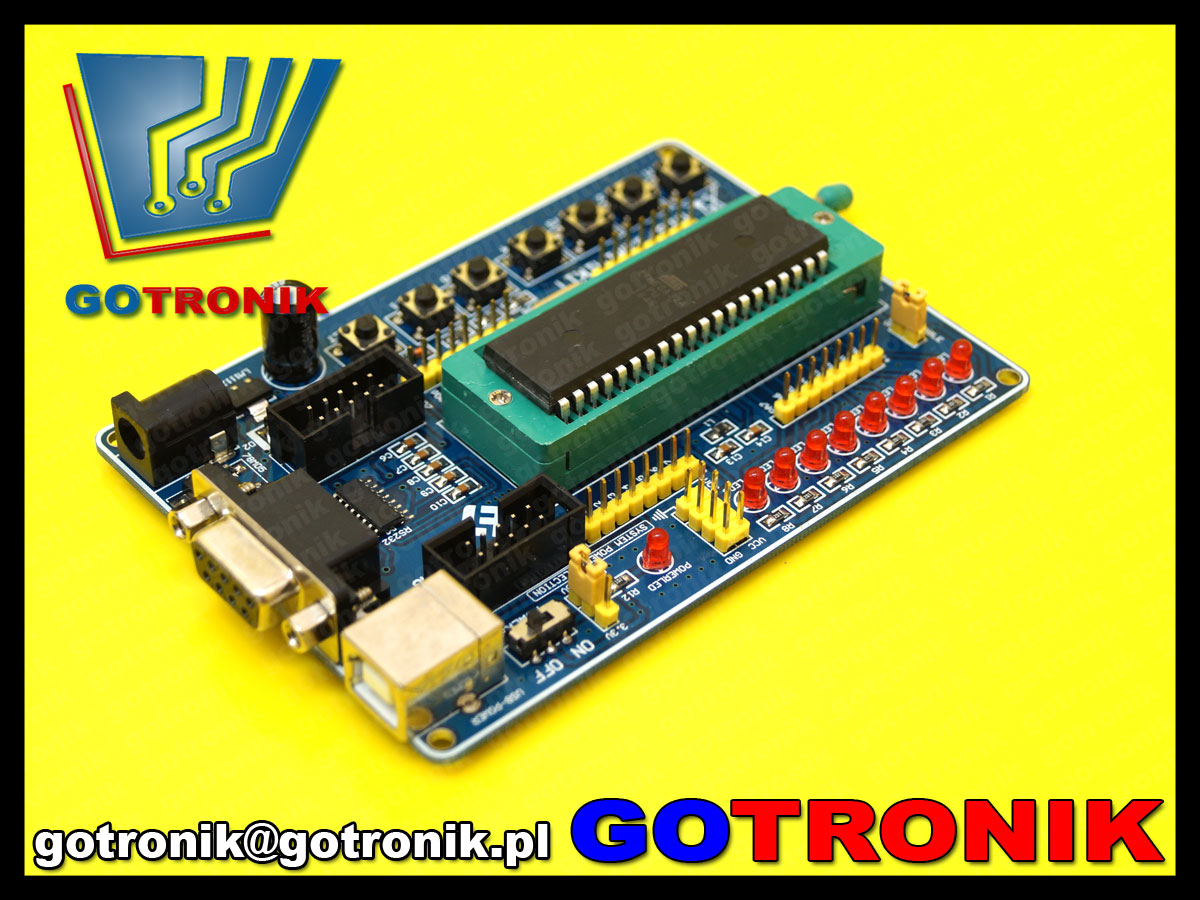

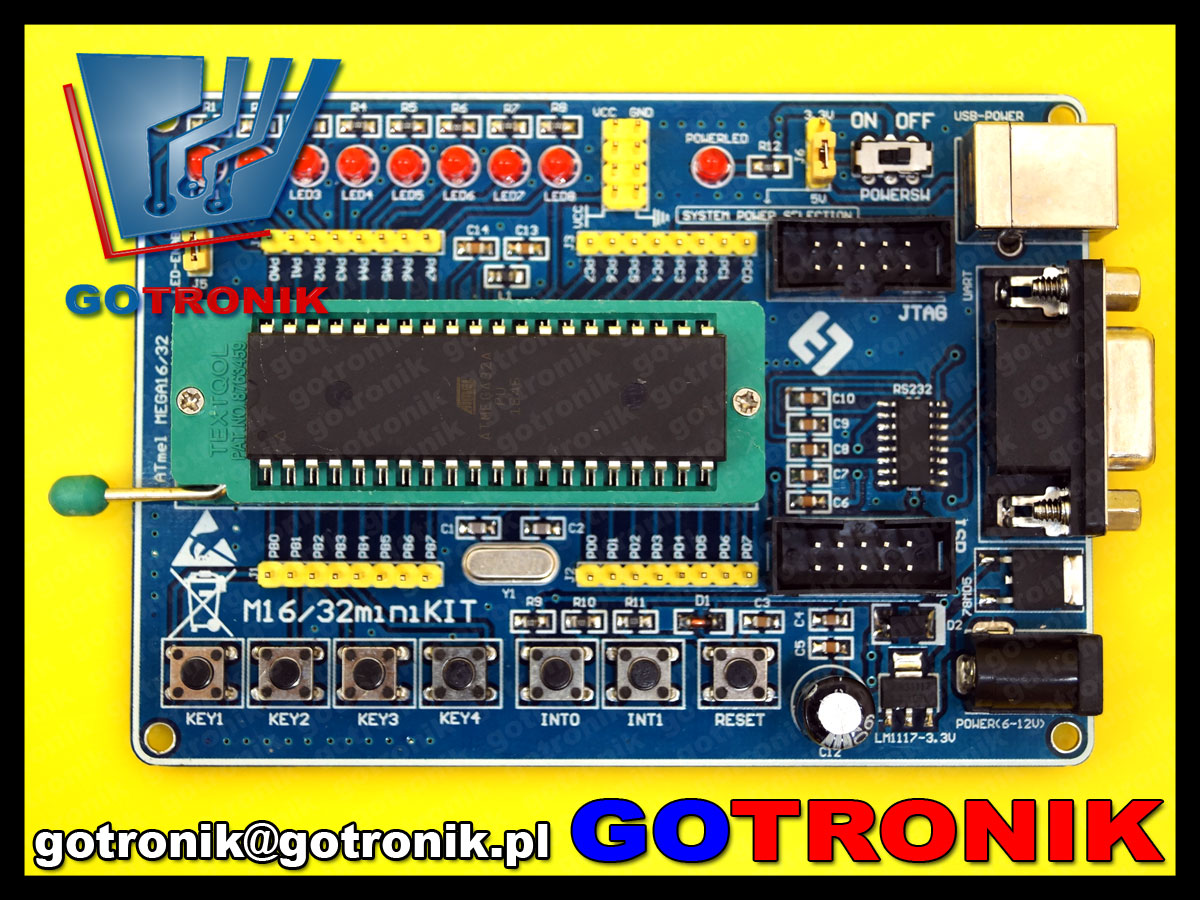

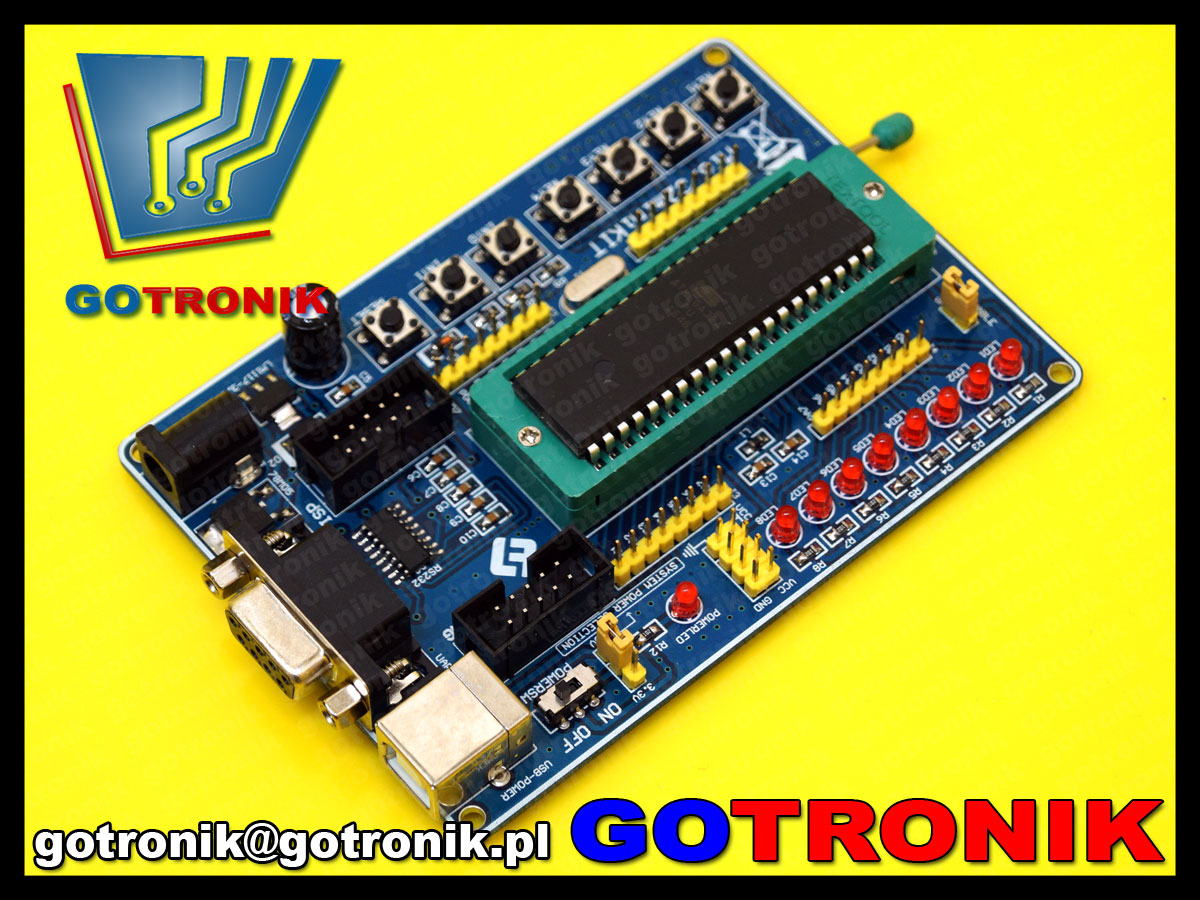

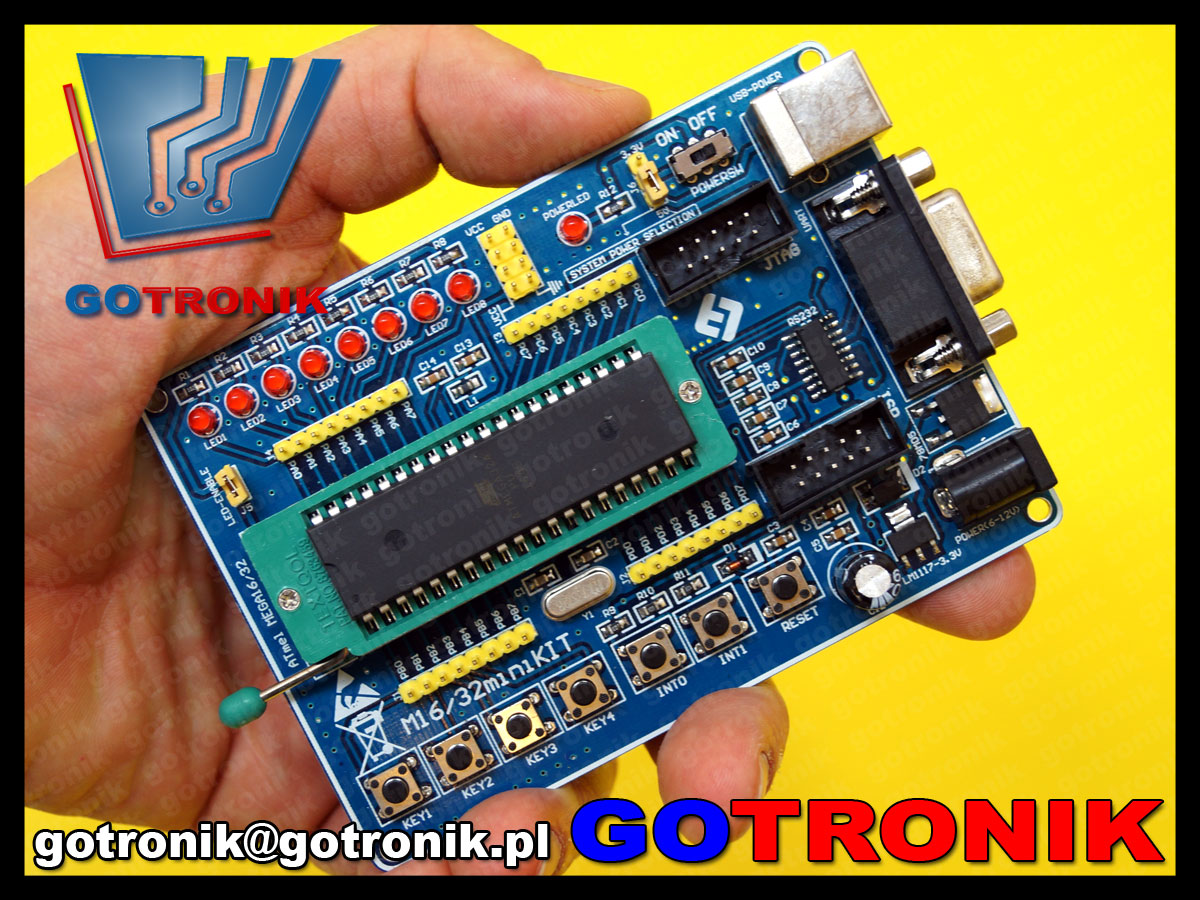

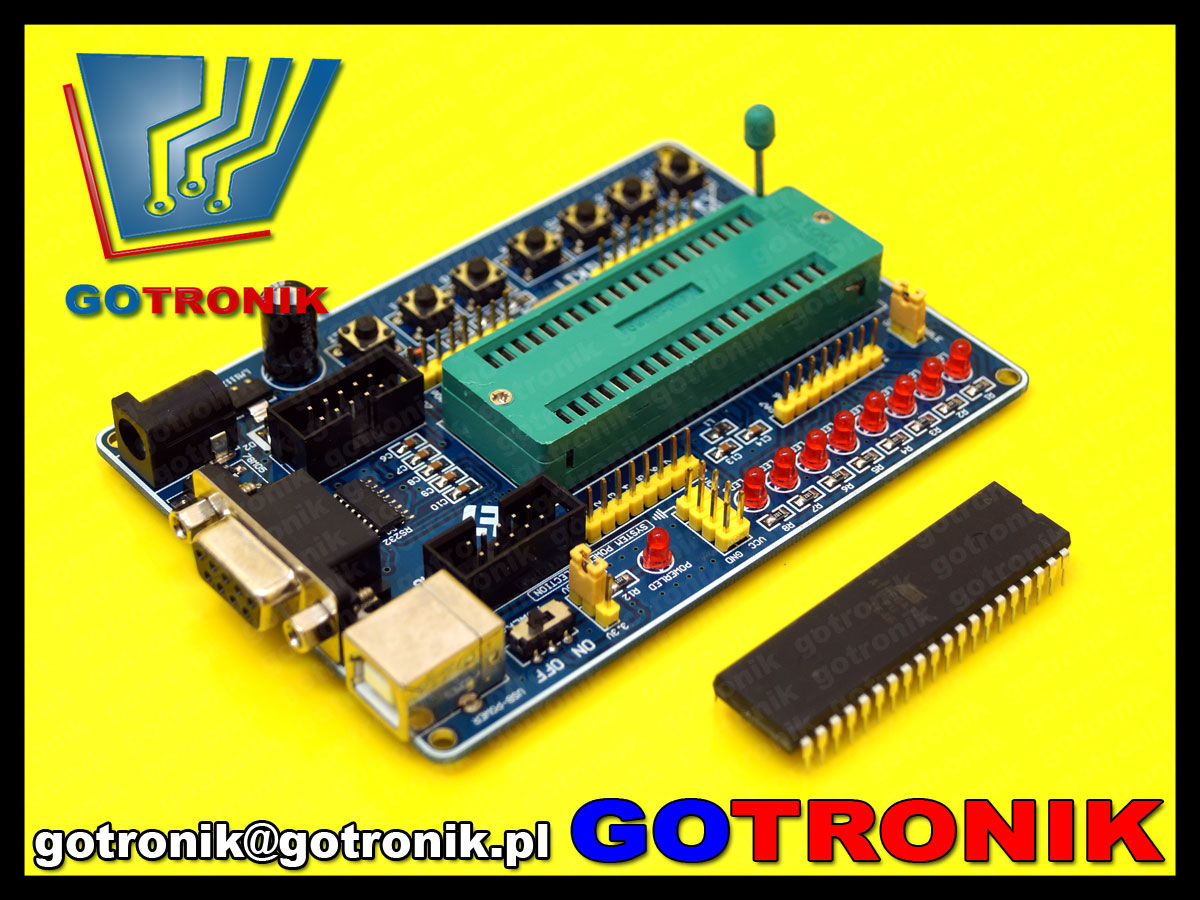

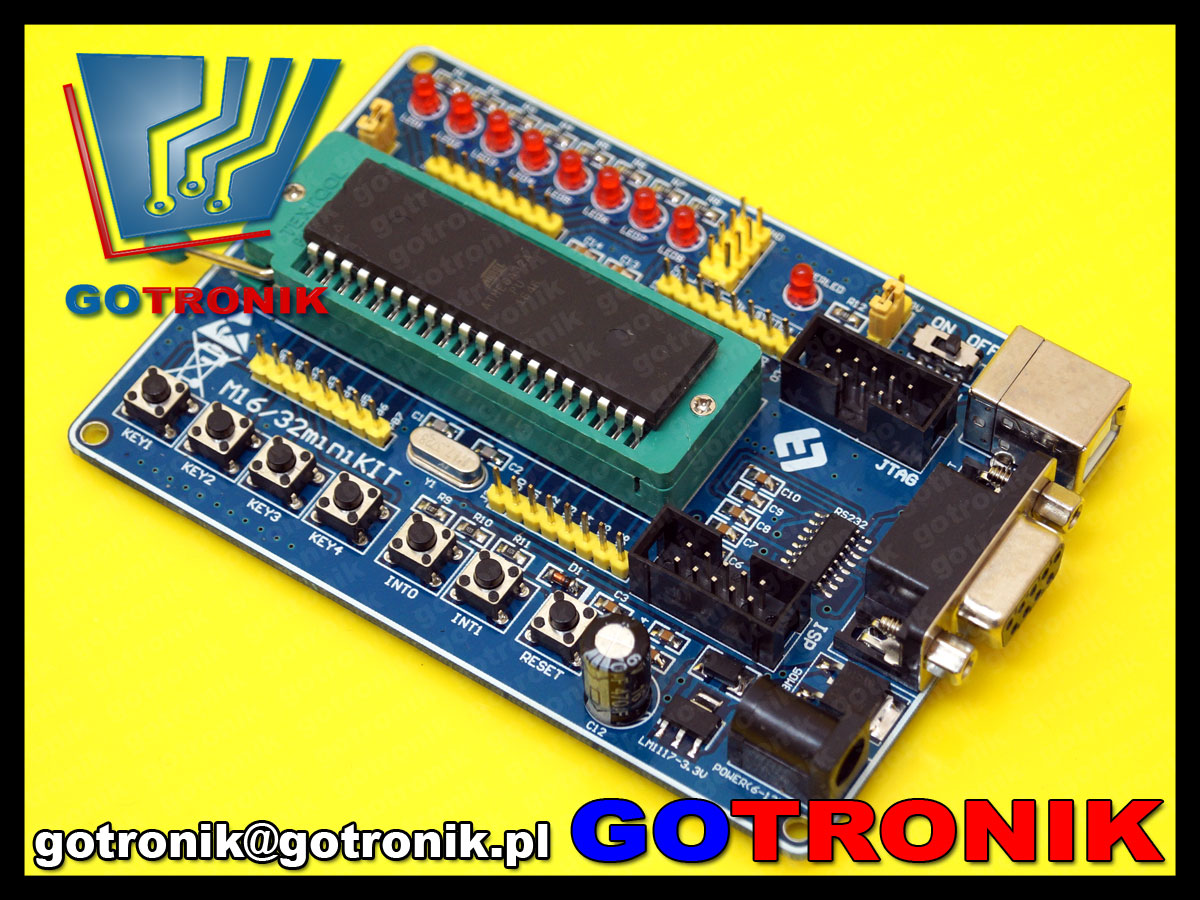

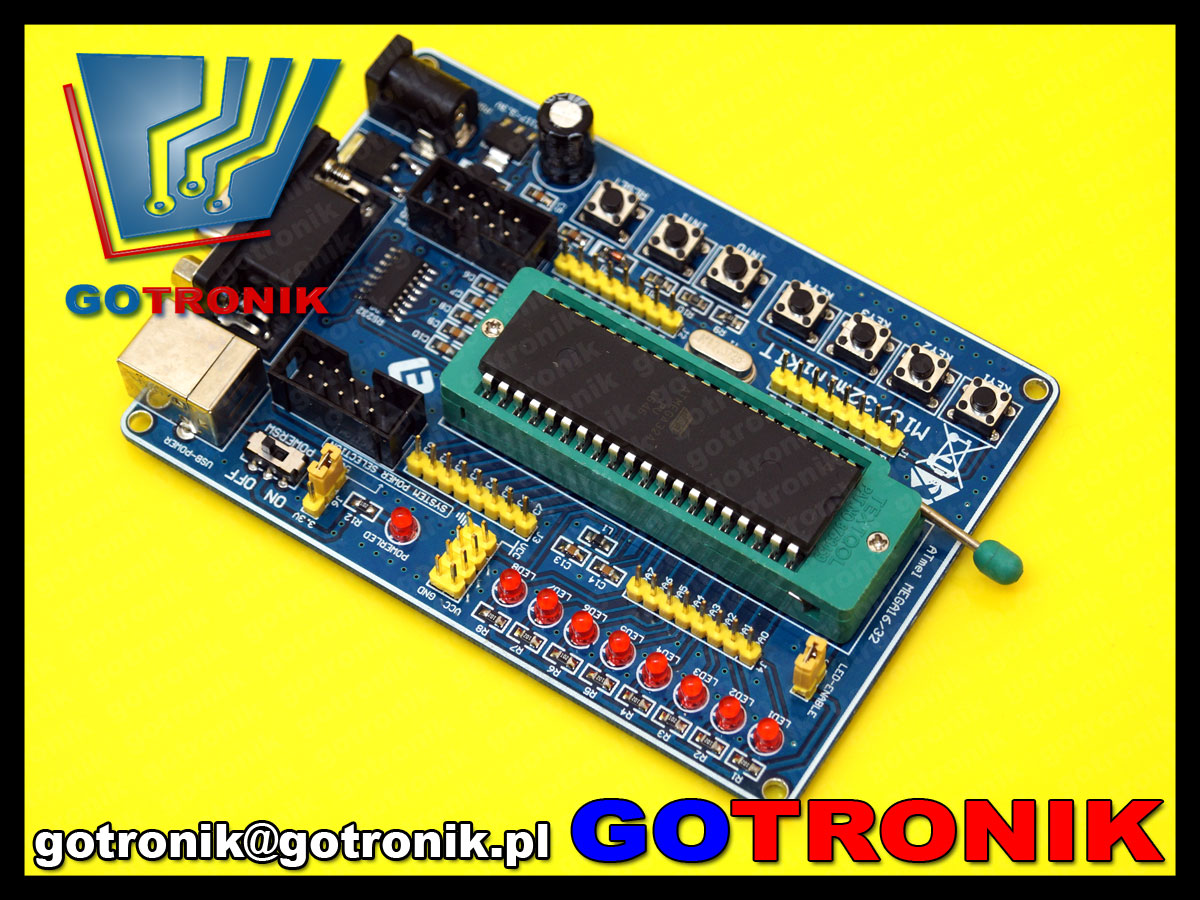

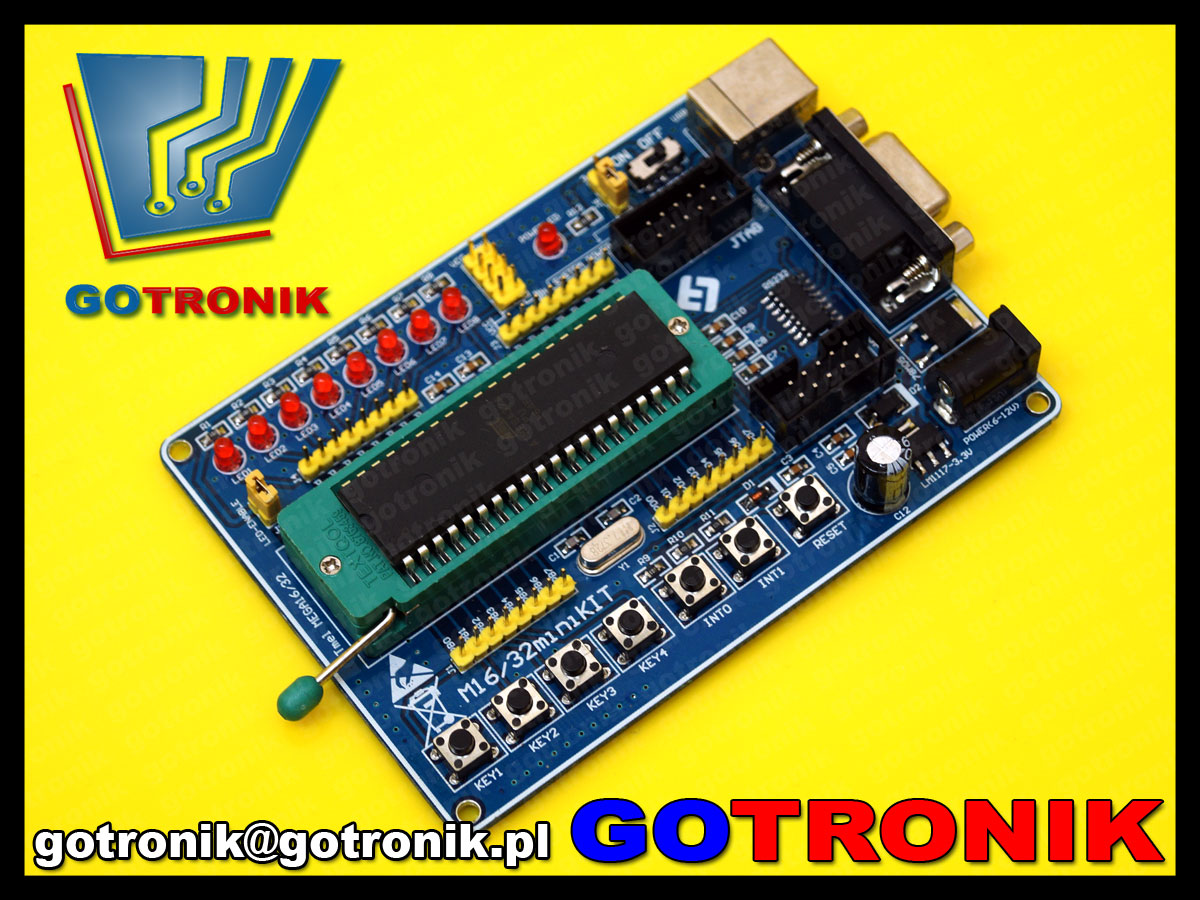

zdjęcia:

BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496
BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496
BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496
BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496
BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496
BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496
BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496
BTE-496 moduł startowy uruchomieniowy naukowy AVR atmega32a ATmega16, ATmega32, ATmega64, ATmega164, ATmega324, ATmega644, ATmega1284 BTE496
