Moduł wykrywania dźwięku LED
Cena produktu: 8,00 zł
Zamawiana ilość:
Moduł wykrywania dźwięku LED
Numer katalogowy BTE-445
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Sygnalizator detektor dźwięku LED
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
BTE-445 sygnalizator LED wykrycia dźwięku

Prosty układ elektroniczny sygnalizujący wykrycie dźwięku. Układ zbudowany z mikrofonu i dwóch tranzystorów. Wykrycie dźwięku sygnalizowane jest poprzez zaświecenie się diod LED. Układ prosty w montażu, przeznaczony nawet dla początkujących elektroników.

BTE-445 sygnalizator LED wykrycia dźwiękuBTE-445 sygnalizator LED wykrycia dźwiękuBTE-445 sygnalizator LED wykrycia dźwięku

dane techniczne:
  • zestaw do samodzielnego montażu
  • moduł detektora, sygnalizatora wykrycia dźwięku
  • 5 jasnych diod LED
  • napięcie zasilania: 3-5V dc
  • wbudowany mikrofon


instrukcja montażu lutowania:  http://gotronik.com/2017/06/30/detektor-dzwieku-diy/

instrukcja montażu lutowania w formie VIDEO:

ocena stopnia trudności:
  • płytka PCB jednostronna
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)

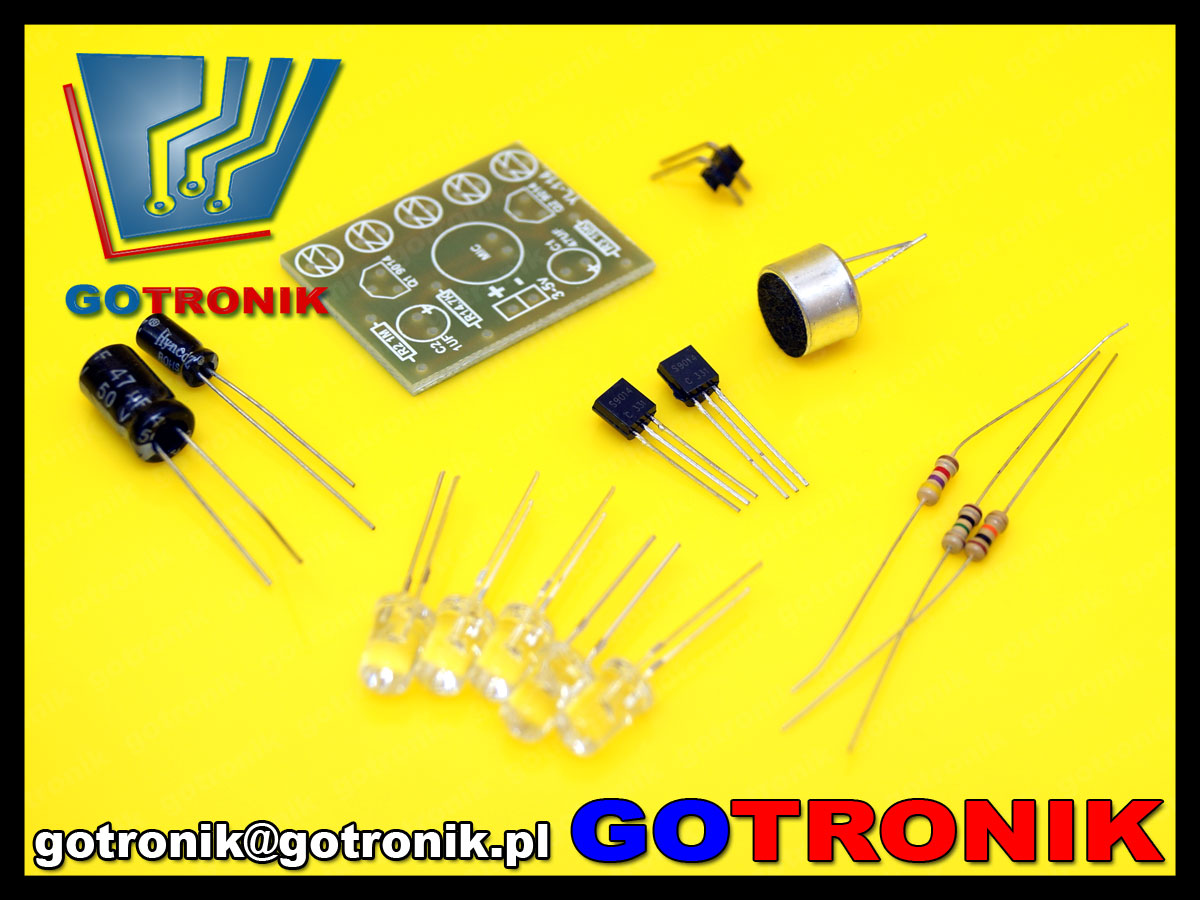

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia
Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.

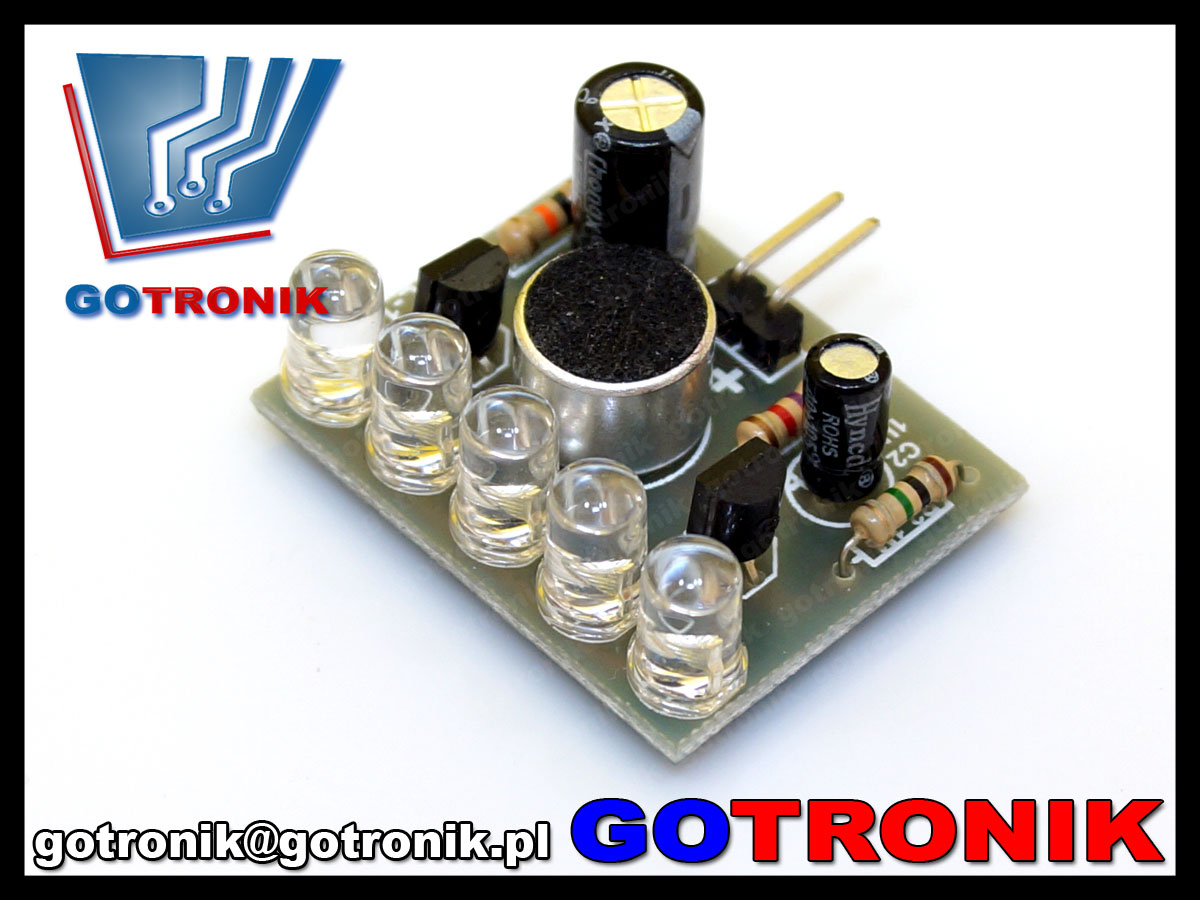

widok zmontowanego modułu:
BTE-445 sygnalizator LED wykrycia dźwięku

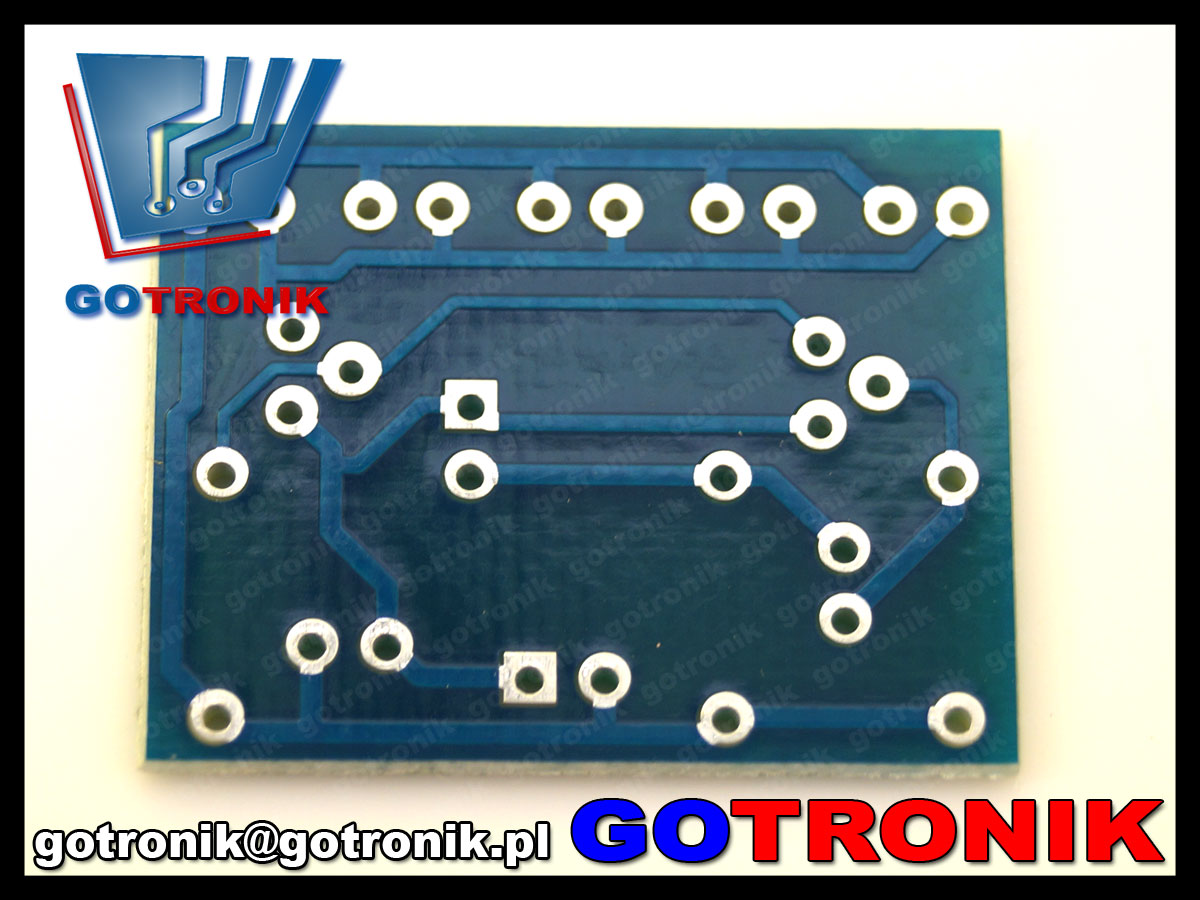

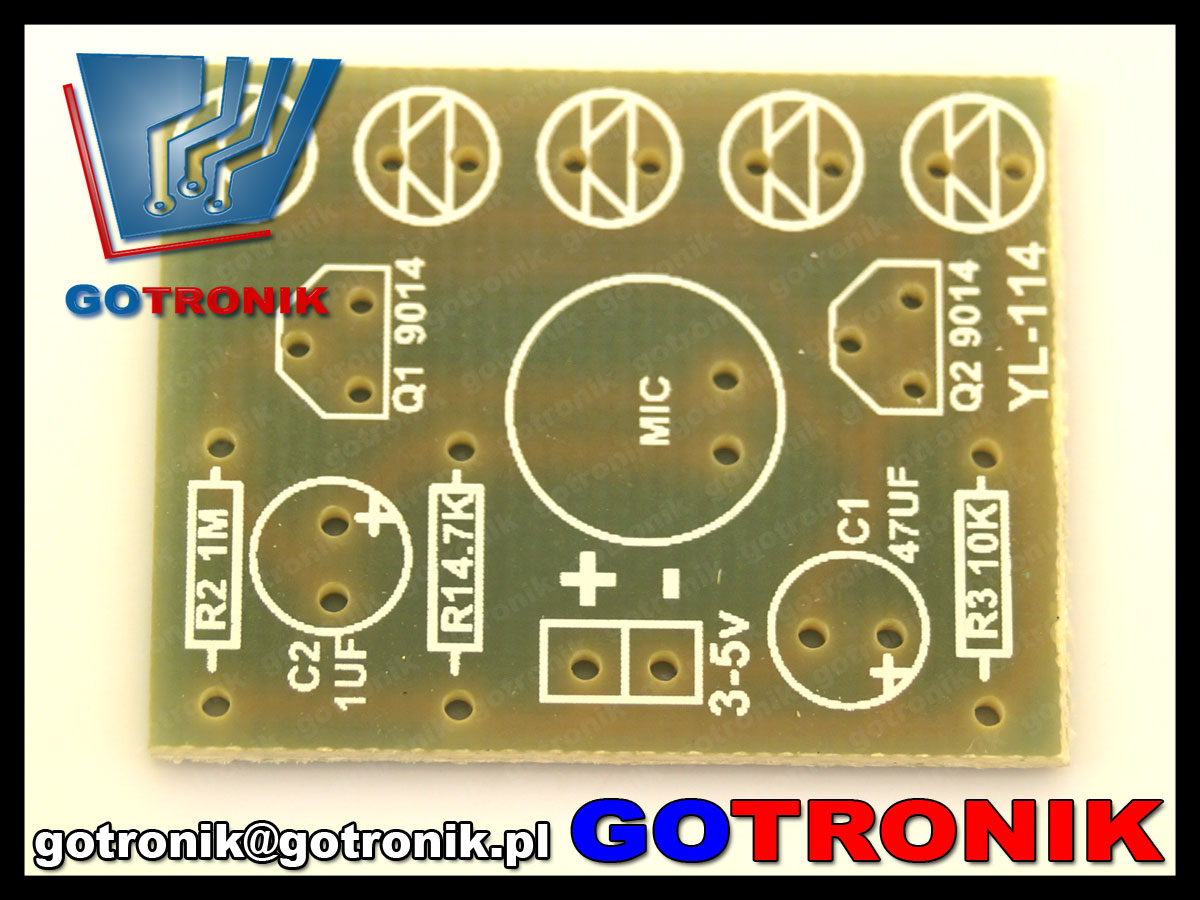

zdjęcia:

BTE-445 sygnalizator LED wykrycia dźwięku
BTE-445 sygnalizator LED wykrycia dźwięku
BTE-445 sygnalizator LED wykrycia dźwięku
