Moduł wzmacniacza mocy TDA7498 200W + 200W
Cena produktu: 220,00 zł
Zamawiana ilość:
Numer katalogowy BTE-240
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Wzmacniacz mocy audio TDA7498
wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498

Wzmacniacz mocy zbudowany w oparciu o chip TDA7498 produkcji STMicroelectronics. Jest to układ wzmacniacza mocy pracujący w cyfrowej/impulsowej klasie D charakteryzujący się bardzo dużą sprawnością energetyczną wynoszącą ok. 90%. Dzięki osiągnięciu dużej sprawności mamy małe straty min. cieplne co w praktyce pozwala na miniaturyzację elementów, oraz zmniejszenie radiatorów. Dla porównania w konstrukcji tradycyjnych wzmacniaczy pracujących w klasie AB sprawność wynosi od 50% do 70%.
W oferowanym wzmacniaczu maksymalna moc wyjściowa wynosi 2 x 200W - po 200W w każdym kanale. Jest to mostkowe połączenie BTL (Bridge Tied Load).

wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498

dane techniczne:
  • wzmacniacz mocy audio
  • pracuje w cyfrowej/impulsowej klasie D
  • zbudowany w oparciu o układ: TDA7498 - STMicroelectronics
  • bardzo duża moc wyjściowa: 2 x 200W
  • wysoka sprawność: 90%
  • prąd spoczynkowy: 80mA
  • pasmo przenoszenia: 20Hz do 20kHz
  • napięcia zasilania DC: od 20V do 32V
  • zalecane napięcie zasilania: 32V dc
  • maksymalny prąd wyjsciowy: 10A
  • zastosowano metalizowane rezystory ± 5%
  • potencjometr do regulacji wzmocnienia / głośności
  • wyjście do podłączenia kolmn/głośników: terminal block ARK-2 do przykręcenia przewodów
  • złącze zasilania: DC-JACK
  • wymiary płytki drukowanej: 147 x 87mm
pdfkarta katalogowa układu TDA7498 (datasheet)

przykładowa aplikacja - sposób podłączenia wzmacniacza mocy TDA7498:
wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498

wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498

zdjęcia:

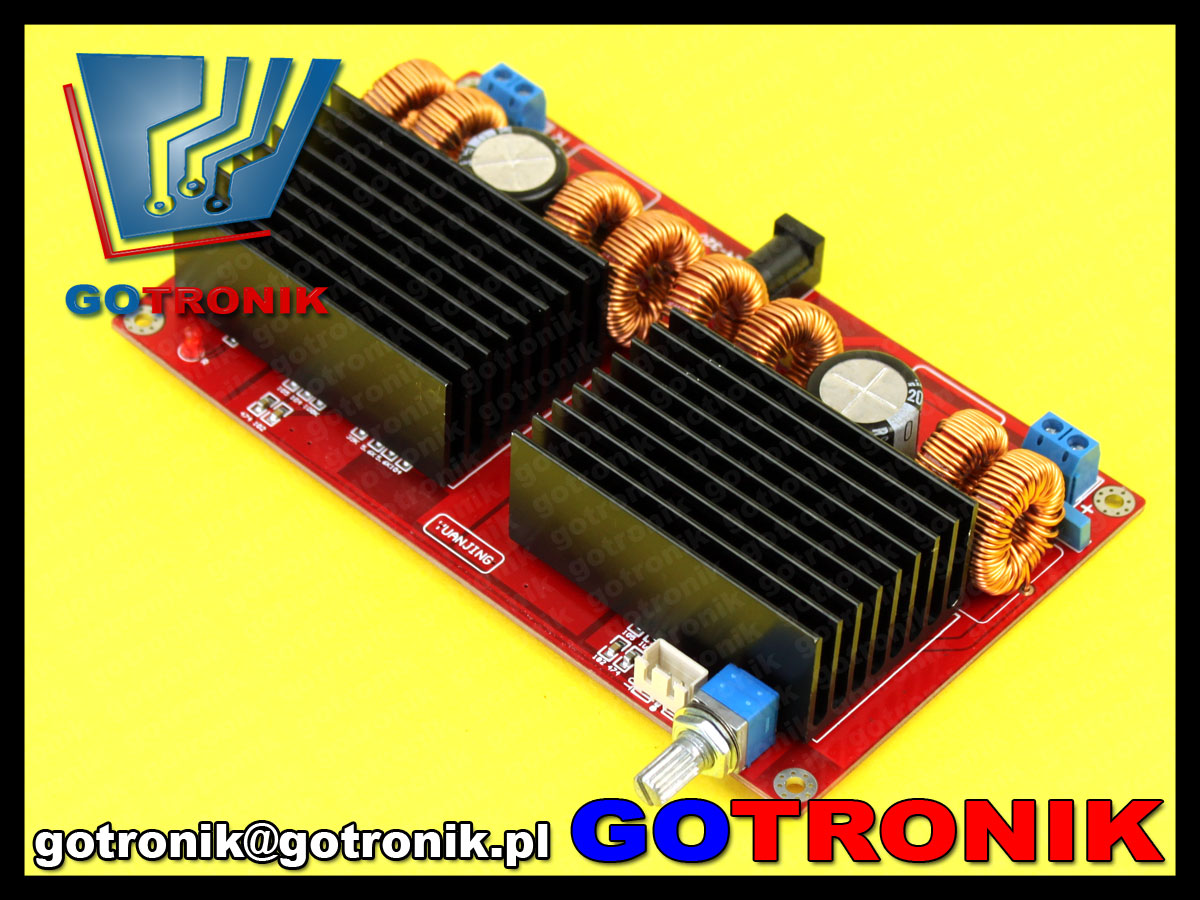

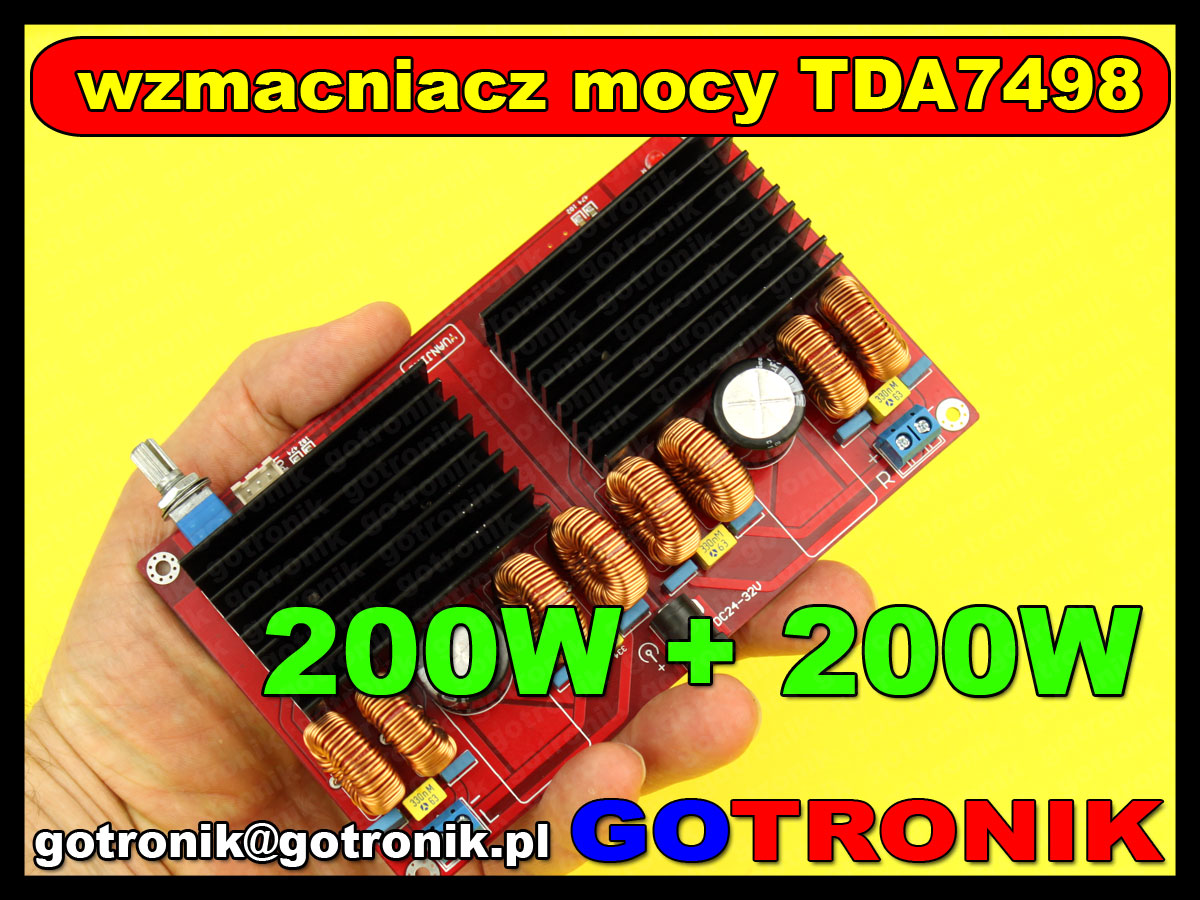

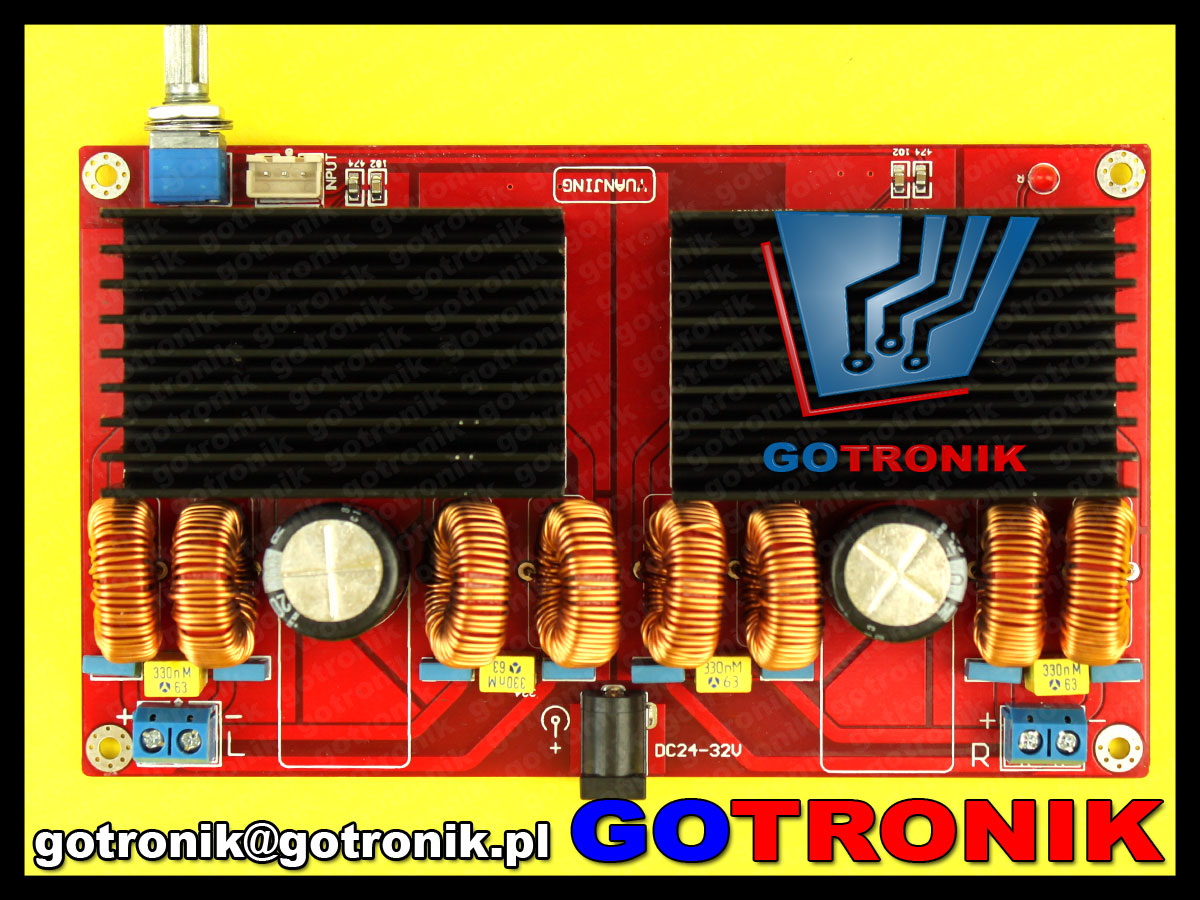

wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498
wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498
wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498
wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498
wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498
wzmacniacz mocy audio akustyczny 200W + 200W BTL TDA7498
YJ YuanJing TDA7498 amplifier board 32VDC 2.0 channel class D Parallel TDA7498 amplifier 200W+200W better TA2024
TDA7498 Class-D Power Amplifier Board [100W + 100W] [Parallel]
TDA7498 - ST-Micro Dual BTL Class-D Audio Amplifier
Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 05 sierpień 2016.
