Płytka uniwersalna do Arduino Mega + złącza Terminal Block PA06
Cena produktu: 79,00 zł
Zamawiana ilość:
Płytka uniwersalna do Arduino Mega + złącza Terminal Block PA06
Numer katalogowy PCB-012
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Płytka uniwersalna do Arduino Mega + złącza Terminal Block PA06
Płytka uniwersalna do Arduino Uno R3 Leonardo PA05

Uniwersalna płytka drukowana dwustronna z metalizacją otworów pasująca do zestawu Arduino MEGA / MEGA2560 R3. Pozwala na zbudowanie własnego tzw. Protoshield lub Shielda czyli nakładki nadstawki do Arduino w oparciu o własny pomysł. Wymiary płytki drukowanej, oraz wyprowadzenia I/O idealnie pasują m.in do modułów Arduino mega. Na płytce dodatkowo wyprowadzenia na złącza tzw. terminal block ARK do przykręcenia przewodów.

Płytka uniwersalna do Arduino Uno R3 Leonardo PA05

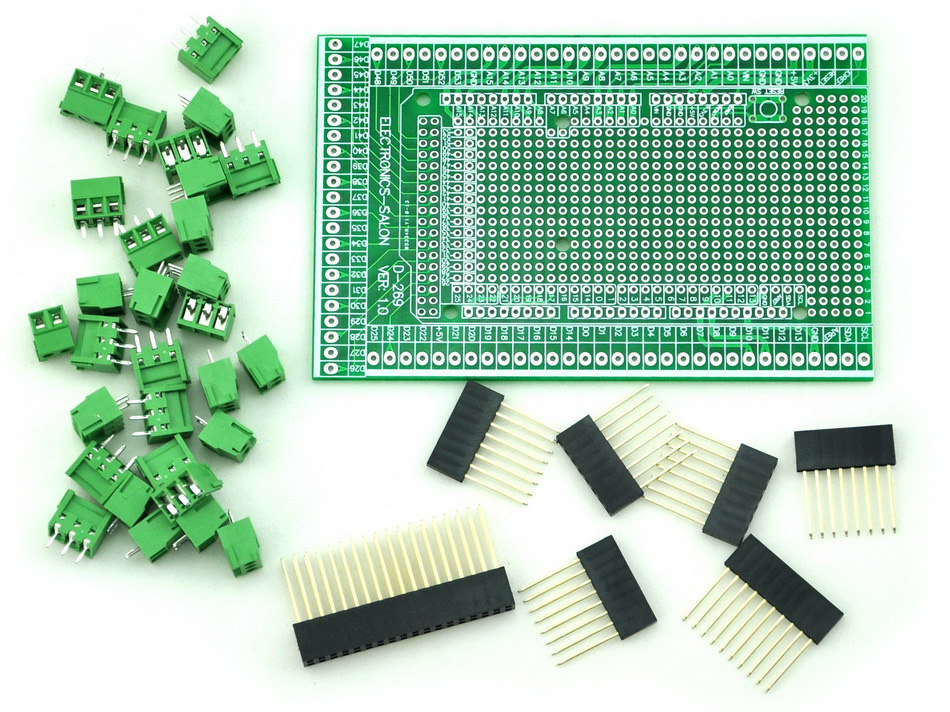

zestaw płytka drukowana pod Arduino MEGA2560 + zestaw złącz

Dwustronna płytka uniwersalna z wysokiej jakości laminatu FR-4 o grubości 1,6mm. Na płytce uniwersalnej w łatwy sposób zmontujemy i rozmontujemy dowolny układ elektroniczny, bez konieczności projektowania, trawienia, zamawiania dedykowanej PCB. Idealnie nadaje się do tworzenia układów elektrycznych, elektronicznych, prototypów przy wykorzystaniu elementów przewlekanych (THT).

parametry uniwersalnej płytki drukowej PCB:
  • wymiary zewnętrzne: 120mm x 78mm
  • grubość płytki: 1,6 mm
  • materiał: FR-4
  • dwustronna z metalizacją otworów
  • raster – rozstaw otworów: 2,54mm / 100mils | średnica otworu: 0,8mm
  • terminal block raster: 3,5mm / 138mils", średnica otworu w płytce: 1,2mm
  • terminal block: w sumie 84 piny (3pin x24sztuki, 2pin x6sztuk)
  • terminal block: do przykręcenia przewodu o średnicy do 5mm
  • gniazdo pod GOLD-PIN pojedyńcze10pin x1sztuka
  • gniazdo pod GOLD-PIN pojedyncze 8pin x 5sztuk
  • gniazdo pod GOLD-PIN podwójne 18pin x1sztuka
  • profesjonalna dwustronna solder-maska
  • wycięta na wymiar (frezowana)
  • profesjonalne wykonanie
  • pocynowane pola kontaktowe
  • zestaw do samodzielnego zmontowania - polutowania


schemat ideowy + schemat montażowy:
Płytka uniwersalna do Arduino Uno R3 Leonardo PA05
Płytka uniwersalna do Arduino Uno R3 Leonardo PA05Płytka uniwersalna do Arduino Uno R3 Leonardo PA05
Prototype Screw/Terminal Block Shield Board Kit For MEGA-2560 R3

przykładowe wykorzystanie płytki po zmontowaniu zlutowaniu:
(widoczne na zdjęciu  Arduino MEGA nie wchodzi w skład zestawu)
Płytka uniwersalna do Arduino Uno R3 Leonardo PA05
Płytka uniwersalna do Arduino Uno R3 Leonardo PA05Płytka uniwersalna do Arduino Uno R3 Leonardo PA05


zdjęcia:


Płytka uniwersalna do Arduino Uno R3 Leonardo PA05
Płytka uniwersalna do Arduino Uno R3 Leonardo PA05
Płytka uniwersalna do Arduino Uno R3 Leonardo PA05
Płytka uniwersalna do Arduino Uno R3 Leonardo PA05
Płytka uniwersalna do Arduino Uno R3 Leonardo PA05

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 27 kwiecień 2016.
