Płytka uniwersalna do Arduino Uno PA03
Cena produktu: 10,00 zł
Zamawiana ilość:
Płytka uniwersalna do Arduino Uno PA03
Numer katalogowy PCB-009
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

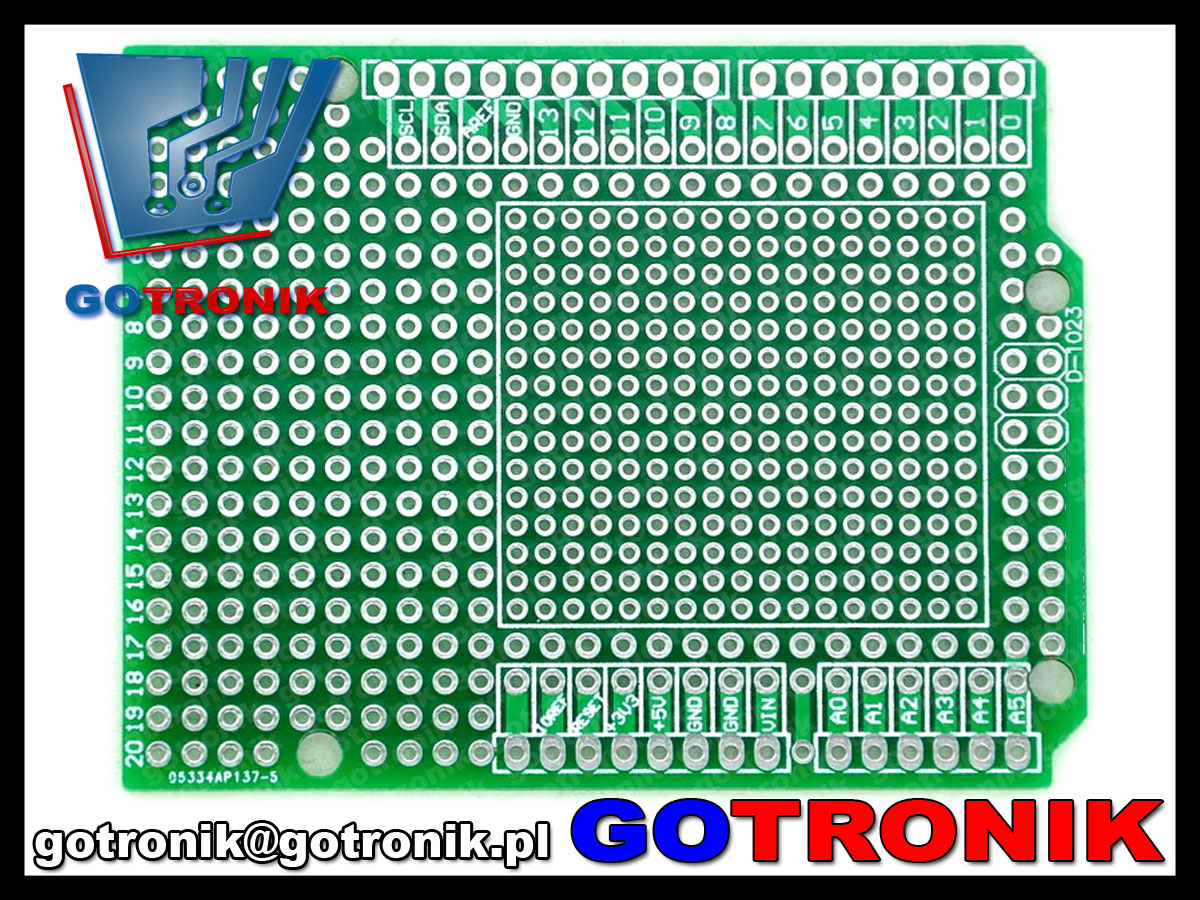

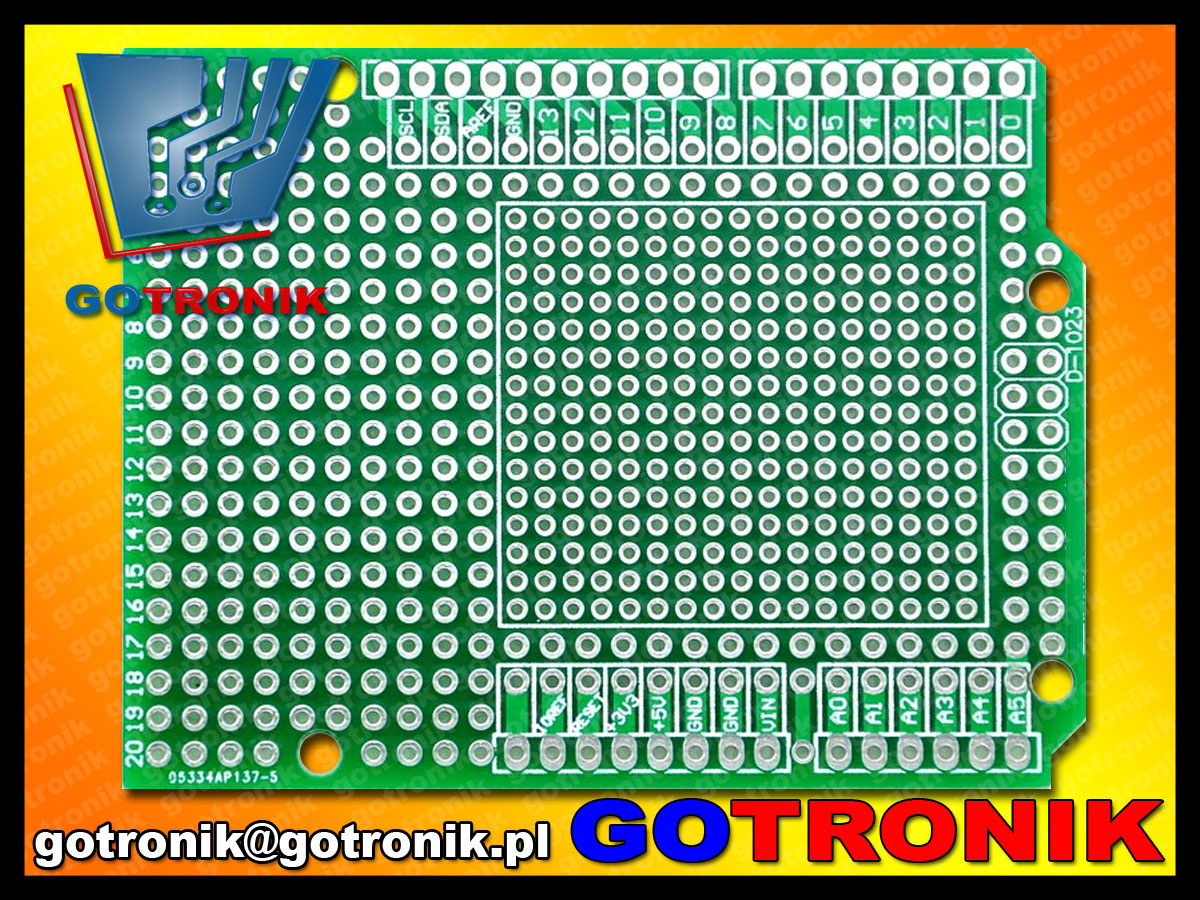

Płytka uniwersalna do Arduino Uno PA03
Płytka uniwersalna do Arduino Uno R3 Leonardo PA03

Uniwersalna płytka drukowana dwustronna z metalizacją otworów pasująca do zestawu Arduino UNO R3. Pozwala na zbudowanie własnego tzw. Protoshield lub Shielda czyli nakładki nadstawki do Arduino w oparciu o własny pomysł. Wymiary płytki drukowanej, oraz wyprowadzenia I/O idealnie pasują m.in do modułów UNO i Leonardo. Odstęp pomiędzy punktami lutowniczymi wynosi 2,54mm (100mils), oraz 2,00mm (79mils) i pasuje do większości elementów elektronicznych przewlekanych.

Płytka uniwersalna do Arduino Uno R3 Leonardo PA03

Dwustronna płytka uniwersalna z wysokiej jakości laminatu FR-4 o grubości 1,6mm. Na płytce uniwersalnej w łatwy sposób zmontujemy i rozmontujemy dowolny układ elektroniczny, bez konieczności projektowania, trawienia, zamawiania dedykowanej PCB. Idealnie nadaje się do tworzenia układów elektrycznych, elektronicznych, prototypów przy wykorzystaniu elementów przewlekanych (THT).

parametry uniwersalnej płytki drukowej PCB:
  • wymiary zewnętrzne: 68.58mm x 53.34mm
  • grubość płytki: 1,6 mm
  • materiał: FR-4
  • raster – rozstaw otworów: 2,54mm / 100mils / średnica otworu: 0,9mm
  • raster – rozstaw otworów: 2,00mm / 79mils / średnica otworu: 0,8mm
  • dwustronna z metalizacją otworów
  • profesjonalna dwustronna solder-maska
  • wycięta na wymiar (frezowana)
  • profesjonalne wykonanie
  • pocynowane pola kontaktowe

Standardowa "siatka" rozmieszczenia otworów 2,54mm (100mils), oraz 2,00mm (79mils) umożliwia łatwy i szybki montaż popularnych podzespołów elektronicznych np. listw gold-pin, wszelkiego rodzaju złącz IDC, podstawek DIP i DIL pod układy scalone (zarówno blaszkowe jak i precyzyjnych), diod LED, prostowniczych, mostków, tranzystorów, stabilizatorów, układów scalonych w obudowach DIP, kondensatorów, rezystorów itp.
Płytka uniwersalna do Arduino Uno R3 Leonardo PA03Płytka uniwersalna do Arduino Uno R3 Leonardo PA03

przykładowe wykorzystanie płytki:
(widoczne na zdjęciu złącza, gniazda i Arduino Uno nie wchodzą w skład zestawu)
Płytka uniwersalna do Arduino Uno R3 Leonardo PA03Płytka uniwersalna do Arduino Uno R3 Leonardo PA03

zdjęcia:


Płytka uniwersalna do Arduino Uno R3 Leonardo PA03
Płytka uniwersalna do Arduino Uno R3 Leonardo PA03
Płytka uniwersalna do Arduino Uno R3 Leonardo PA03
Płytka uniwersalna do Arduino Uno R3 Leonardo PA03
Płytka uniwersalna do Arduino Uno R3 Leonardo PA03


Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 27 kwiecień 2016.
