Przedwzmacniacz audio stereo opamp
Cena produktu: 170,00 zł
Zamawiana ilość:
Numer katalogowy BTE-125
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Przedwzmacniacz audio stereo opamp

Przedwzmacniacz audio stereo opamp OPA2604AP AD827JN  JRC4558D JRC5532D Wysokiej jakości przedwzmacniacz stereo przeznaczony do regulacji barwy dźwięku, balansu, oraz wzmocnienia przed blokiem wzmacniacza mocy. W przedwzmacniaczu zastosowano osobne wzmacniacze operacyjne (opampy) dla kanału lewego i prawego. Wzmacniacze operacyjne umieszczone są w podstawkach precyzyjnych dla obudowy DIP8, aby łatwo można było dokonać modyfikacji poprzez zamianę układu scalonego. W torze audio dla kanału lewego zastosowano OPA2604AP, a w kanale prawym AD827JN tak by użytkownik (audiofil) mógł wychwycić różnice w odsłuchu. Dodatkowo w zestawie otrzymujemy parę wzmacniaczy operacyjnych JRC4558D i JRC5532D do modyfikacji układu przedwzmacniacza. W przedwzmacniaczu zintegrowano kompletny obwód zasilacza symetrycznego DC do zasilania wzmacniaczy operacyjnych: składa się on na wejściu w mostka Greatza, filtru pojemnościowego i liniowych stabilizatorów napięcia dodatniego LM317 i ujemnego LM337. Liniowe stabilizatory mają o wiele rzędów mniejsze szumy własne w stosunku do konstrukcji impulsowych (które czasami słychać "gołym uchem"). W filtrze pojemnościowym zamontowano wysokiej jakości kondensatory elektrolityczne aluminiowe produkcji Rubycon z serii RX30. Przedwzmacniacz wyposażony jest w pięć osobnych potencjometrów z gałkami opisanymi od W1 do W5 służącymi odpowiednio do regulacji: tonów niskich (basów), tonów średnich, tonów wysokich (sopranów), regulacji balansu pomiędzy kanałem lewym i prawym, oraz regulacji wzmocnienia. Wejściowe i wyjściowe sygnały doprowadzamy przewodami, które należy przykręcić do złącz typu terminal-block na płytce drukowanej przedwzmacniacza. Polecamy wykorzystanie ekranowanego przewodu audio. Cały układ jest profesjonalnie zmontowany na wysokiej jakości płytce drukowanej z metalizacją otworów.

Przedwzmacniacz audio stereo opamp OPA2604AP AD827JN  JRC4558D JRC5532D Przedwzmacniacz audio stereo opamp OPA2604AP AD827JN  JRC4558D JRC5532D Przedwzmacniacz audio stereo opamp OPA2604AP AD827JN  JRC4558D JRC5532D
dane techniczne:
  • wysokiej jakości przedwzmacniacz audio stereo
  • wzmacniacz operacyjny (opamp) OPA2604AP w obudowie DIP8
    dla lewego kanału
  • wzmacniacz operacyjny (opamp) AD827JN w obudowie DIP8
    dla prawego kanału
  • wzmacniacze operacyjne w podstawach precyzyjnych
    (łatwa ewentualna wymiana bez konieczności lutowania)
  • w zestawie dodatkowe wzmacniacze operacyjne w obudowie DIP8:
    JRC4558D i JRC5532D
  • rezystory metalizowane 1%
  • kondensatory elektrolityczne Rybycon
    RX30 1000µF 130°C kondensatory elektrolityczne aluminiowe elektrolity
  • liniowe stabilizatory napięcia w obudowach TO-220
    LM317 dla napięcia dodatniego
    LM337 dla napięcia ujemnego
  • mostek Greatza i filtr pojemnościowy w obwodzie zasilania
  • napięcie zasilania podwójne AC 15V - 20V
    konieczność zastosowania transformatora z dwoma odczepami
    lub zasilacza DC o wyjściu napięcia symetrycznego
  • stabilizatory wyposażone w radiatory
  • potencjometr W1: regulacja tonów niskich Bass
  • potencjometr W2: regulacja tonów średnich Mid
  • potencjometr W3: regulacja tonów wysokich Treble
  • potencjometr W4: regulacja balansu
  • potencjometr W5: regulacja wzmocnienia - głośności - siły głosu
  • potencjometry wyposażone w gałki
  • złącza wejściowe i wyjściowe terminal-block do przykręcenia przewodów
  • wysokiej jakości montaż elementów SMD
  • wysokiej jakości płytka drukowana PCB z metalizacją otworów
  • soldermaska w kolorze czarnym

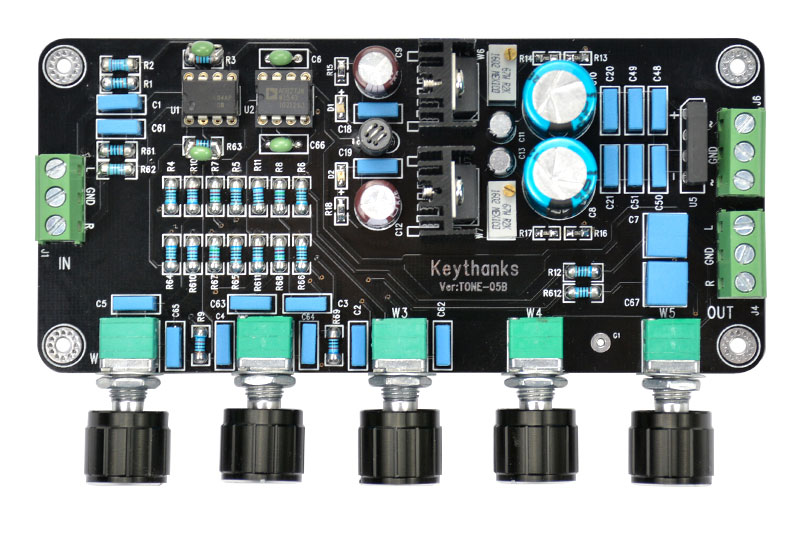

  • płytka drukowana Keythanks ver: TONE-05B

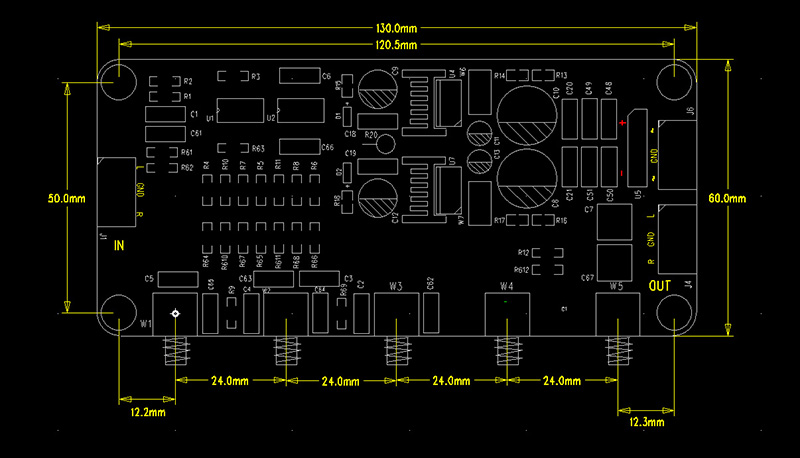

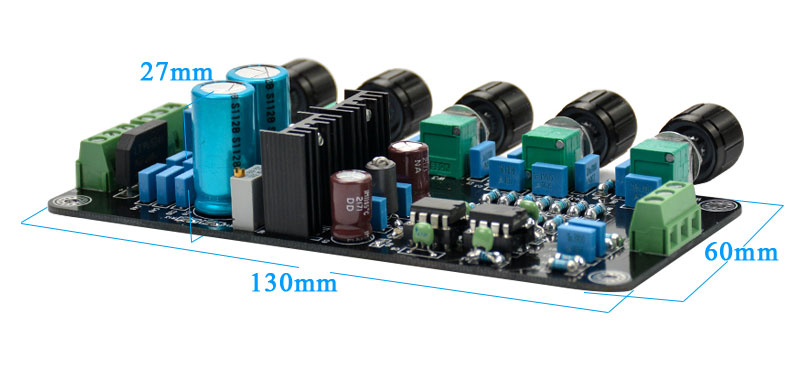

  • wymiary płytki drukowanej: 130mm x 60mm

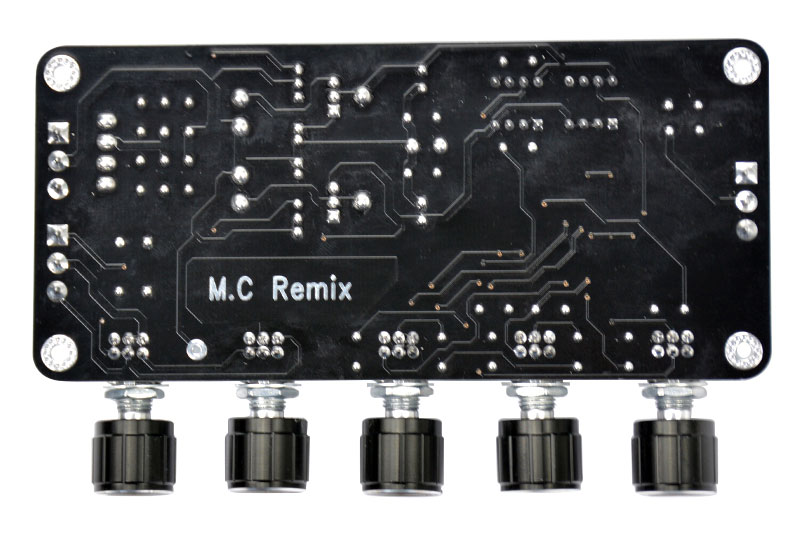

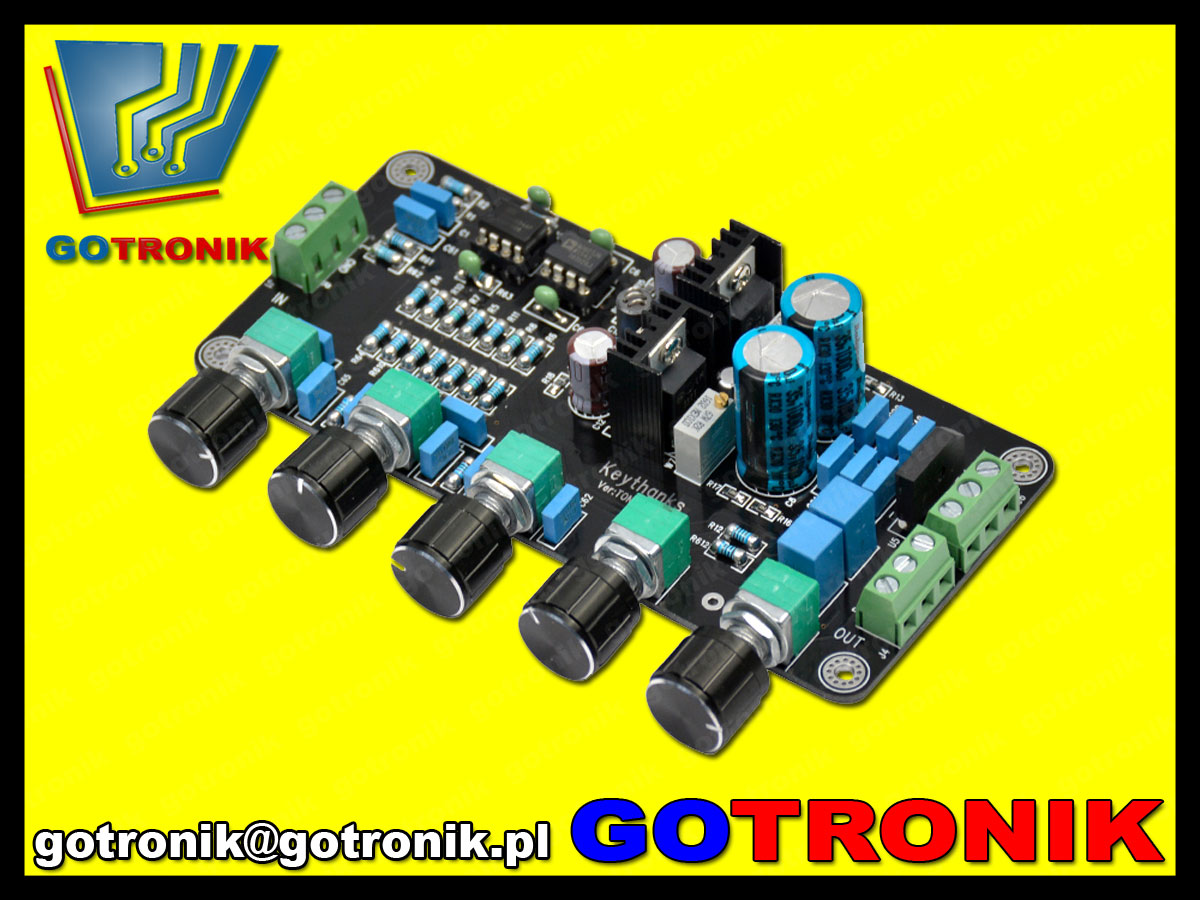

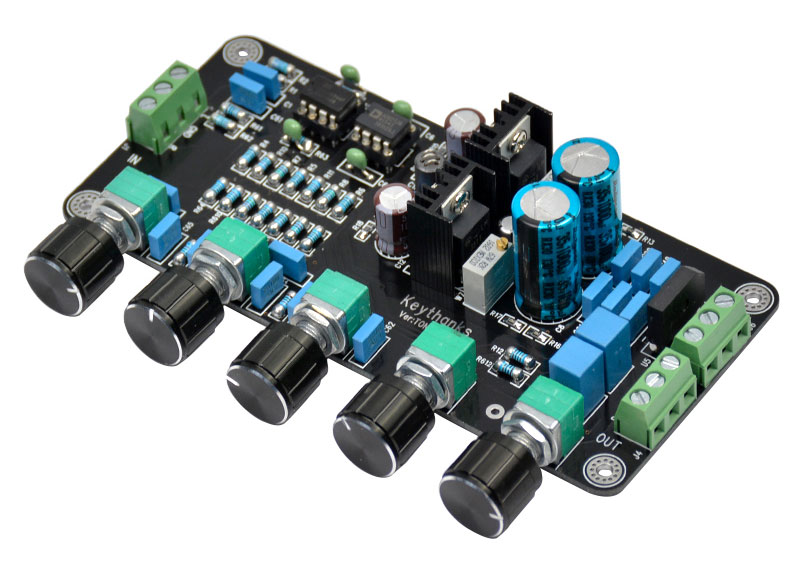

zdjęcia:
Przedwzmacniacz audio stereo opamp OPA2604AP AD827JN  JRC4558D JRC5532D
Przedwzmacniacz audio stereo opamp OPA2604AP AD827JN  JRC4558D JRC5532D
Przedwzmacniacz audio stereo opamp OPA2604AP AD827JN  JRC4558D JRC5532D
Przedwzmacniacz audio stereo opamp OPA2604AP AD827JN  JRC4558D JRC5532D
Przedwzmacniacz audio stereo opamp OPA2604AP AD827JN  JRC4558D JRC5532D
Przedwzmacniacz audio stereo opamp OPA2604AP AD827JN  JRC4558D JRC5532D

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 10 październik 2017.
