Przetwornica napięcia DC to AC - moduł sterujący
Cena produktu: 65,00 zł
Zamawiana ilość:
Przetwornica napięcia DC to AC - moduł sterujący
Numer katalogowy BTE-431
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Przetwornica napięcia DC to AC - moduł sterujący
BTR-431 przetwornica napięcia DC to AC 12V to 220V inwerter

Moduł inwertera napięcia stałego DC na zmienne AC opartego na układzie sterującym SG3525A. Na wyjściu tranzystory mocy MOS P75NF75 w obudowiach TO-220. Jest to moduł sterownika. Do wykorzystania jego pełnych możliwości konieczne jest podłączenia do wyjścia sterownika odpowiedniego transformatora o 2 odczepach po stronie pierwotnej. Na stronie wtórnej mamy napięcie przemienne AC 220V. Transformator strona pierwotna 12V-0-12V, strona wtórna 220V, moc w zależności od potrzeb (zalecana min. 300W).

dane techniczne:
  • moduł - inwertera przetwornicy z napięcia stałego DC na zmienne AC
  • układ sterujący: SG3525A DIP16
  • tranzystory MOS: P75NF75 w obudowie TO-220
  • WE i WY złącza - listwy zaciskowe do przykręcenia przewodów
  • zabezpieczenie WEjścia przed odwrotną polaryzacją (dioda)
  • moc maksymalna: do 300W
  • napięcie wejściowe: 12V dc
  • częstotliwość wyjściowa: 52Hz
  • wyjście do podłączenia transformatora (brak w zestawie)
  • płytka drukowana PCB jednostronna o wymiarach 65mm x 80mm
    BTR-431 przetwornica napięcia DC to AC 12V to 220V inwerterBTR-431 przetwornica napięcia DC to AC 12V to 220V inwerterBTR-431 przetwornica napięcia DC to AC 12V to 220V inwerter

    Moduł przeznaczony tylko dla profesjonalistów posiadających doświadczenie w pracy z wysokim napięciem. Przy montażu urządzenia i w trakcie jego normalnej pracy operujemy z napięciami zagrażającemu porażeniem napięciem, które może skutkować poparzeniami lub utratą życia.

    zdjęcia:

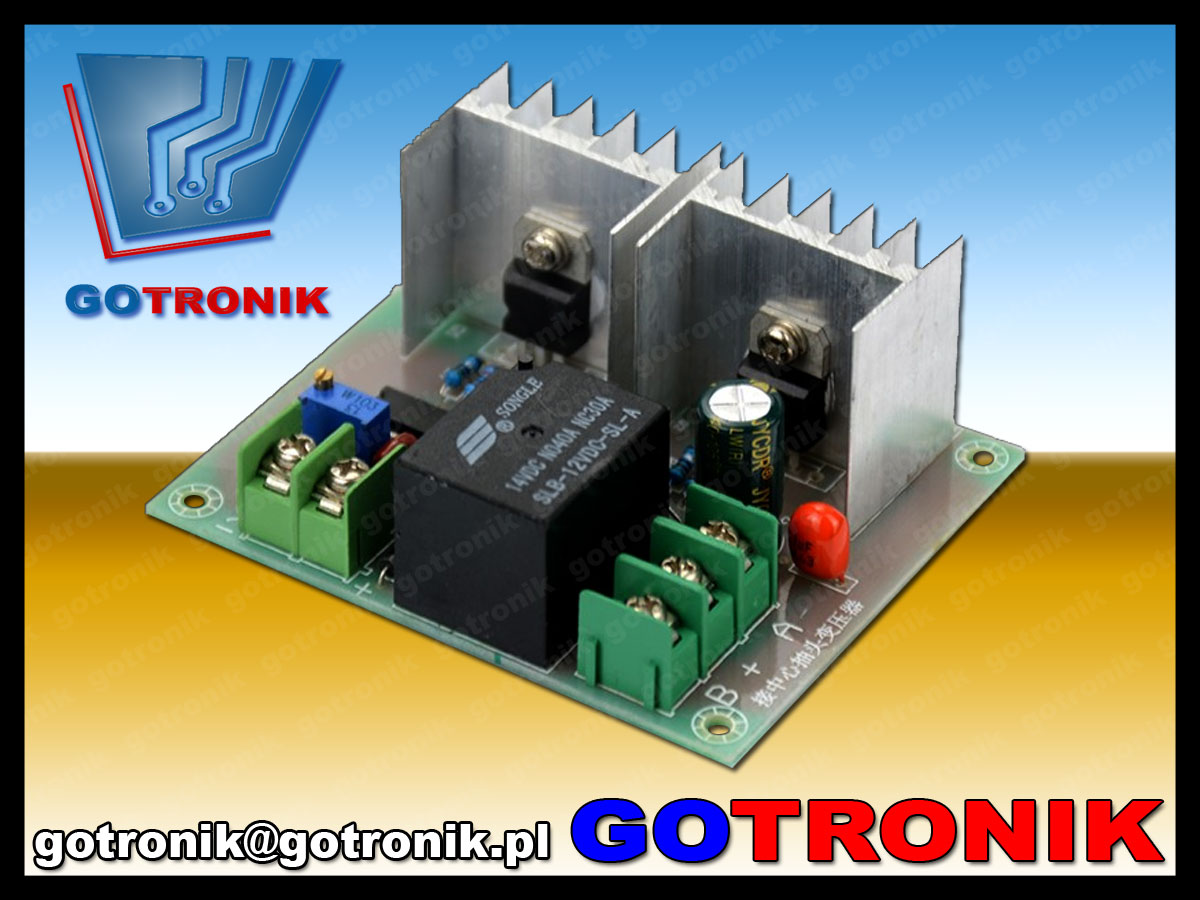

    BTR-431 przetwornica napięcia DC to AC 12V to 220V inwerter
    BTR-431 przetwornica napięcia DC to AC 12V to 220V inwerter
    BTR-431 przetwornica napięcia DC to AC 12V to 220V inwerter
