Tester elementów elektronicznych LCR
Cena produktu: 99,00 zł
Zamawiana ilość:
Numer katalogowy ELEK-066
Producent Gotronik
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Tester elementów elektronicznych LCR
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
Zestaw do nauki lutowania elementów

ELEK-066 tester elementów LCR m328 mk328 mk-328 miernik ELEK066

Zestaw do samodzielnego montażu kit/diy pozwalający zbudować tester elementów, podzespołów elektronicznych LCR M328 typu: diody, cewki, rezystory, kondensatory, triaki. Rozpoznaje tranzystory NPN i PNP , N-Channel i P-channel MOSFET, JFET i mierzy ich podstawowe parametry. Wszystkie pomiary pokazywane są na wyświetlaczu graficznym LCD 12864. Wyświetlacz LCD posiada podświetlanie. Obsługa miernika LCR jest bardzo prosta i sprowadza się jedynie do umieszczenia badanego elementu elektronicznego w podstawce ZIF-14 testera lub złapaniu za pomocą przewodów żabek, które mamy w zestawie. Następnie naciskamy przycisk TEST i miernik wykonuje pomiar (rozpoznanie typu elementu + pomiar danego parametru charakteryzującego dany element np. rezystor – podaje jego wartość oporności elektrycznej). W przypadku gdy element elektroniczny jest uszkodzony otrzymujemy informację: device is damaged.

ELEK-066 tester elementów LCR m328 mk328 mk-328 miernik ELEK066ELEK-066 tester elementów LCR m328 mk328 mk-328 miernik ELEK066ELEK-066 tester elementów LCR m328 mk328 mk-328 miernik ELEK066
ELEK-066 tester elementów LCR m328 mk328 mk-328 miernik ELEK066ELEK-066 tester elementów LCR m328 mk328 mk-328 miernik ELEK066ELEK-066 tester elementów LCR m328 mk328 mk-328 miernik ELEK066

dane techniczne zestawu do samodzielnego montażu ELEK-066:

  • zestaw do samodzielnego montażu typu KIT/DIY
  • profesjonalnie wykonana płytka drukowana PCB z soldermaską
  • po prawidłowym montażu zestaw działa (nie wymaga regulacji)
  • zestaw zawiera wszystkie elementy/podzespoły potrzebne do budowy działającego urządzenia
  • w zestawie obudowa i wkręty mocujące
  • brak w zestawie baterii, należy ją dokupić we własnym zakresie --> standardowa 9V bateria 6F22

instrukcja montażu:


dane techniczne testera M328 LCR:
  • tester elementów elektronicznych LCR, RLC
  • zbudowany w oparciu o procesor ATMEGA
  • wyświetlacz  graficzny LCD 128x64 pikseli
  • podświetlany ekran
  • umożliwia rozpoznanie i pomiar parametrów elementów elektronicznych
  • czas pomiaru: ok.2 sekundy
  • podstawka ZIF-14 do testowania elementów przewlekanych THT
  • pady lutownicze do testowania elementów SMD
  • złącza ARK-3 do przykręcenia przewodów pomiarowych
  • pomiar z dość dużą rozdzielczością
  • pomiar R rezystorów/oporników do 50MΩ
  • pomiar L cewek/dławików
  • pomiar C kondensatorów (ceramicznych/tantalowych/elektrolitycznych itd.) od 25pf do 100mF (100 mili Faradów = 100000 µF)
  • pomiar ESR kondensatorów powyżej 2uF
  • testowanie tranzystorów bipolarnych PNP i NPN
  • testowanie tranzystorów N, P-channel MOSFET, JFET
  • testowanie diod półprzewodnikowych
  • testowanie diod LED (nie dla diod LED mocy)
  • zasilanie bateria 9V 6F22 (brak w zestawie)

zdjęcia urządzenia po zmontowaniu:
ELEK-066 tester elementów LCR m328 mk328 mk-328 miernik ELEK066ELEK-066 tester elementów LCR m328 mk328 mk-328 miernik ELEK066ELEK-066 tester elementów LCR m328 mk328 mk-328 miernik ELEK066

zdjęcia z przykładowym zastosowaniem:

tester elementów elektronicznych RLC LCR i tranzystorów m328 atmega328

Przykładowe działanie z elementami przewlekanymi:
wykorzystujemy podstawkę zatrzaskową ZIF-14 pin. Badany element wkładamy dowolnie tak by wyprowadzenia elementu trafiły na piny 1 - 2 - 3
tester elementów elektronicznych RLC LCR i tranzystorów m328 atmega328


Przykładowe działanie z elementami przewlekanymi:

wykorzystujemy opcjonalne przewody pomiarowe zakończone chwytakami.
tester elementów elektronicznych RLC LCR i tranzystorów m328 atmega328


Instrukcja montażu zestawu:
http://gotronik.com/

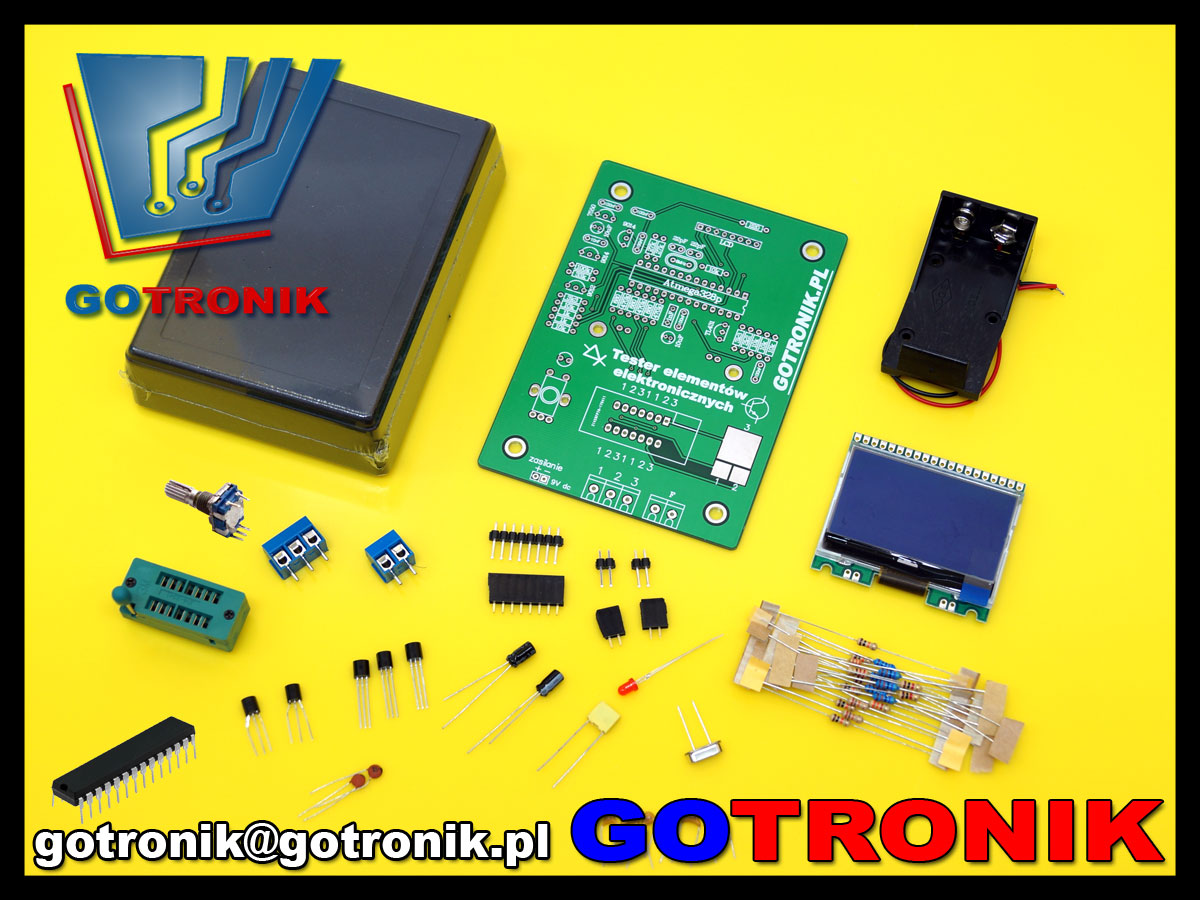

w skład zestawu wchodzi:
