Tester układów scalonych IC
Cena produktu: 215,00 zł
Zamawiana ilość:
Numer katalogowy BTE-392
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Tester układów scalonych IC

BTE-392 tester układów scolonych loginych TTL CMOS wzmacniaczy operacyjnych MOS PNP NPN BTE392

Wielofunkcyjny tester układów scalonych IC wyposażony jest w wyświetlacz ciekłokrystaliczny LCD, podstawkę zaciskową ZIF-24, oraz klawiaturę sterującą. Zasilany jest przy pomocy dwóch baterii AA 1,5V. Tester jest całkowicie przenośny i umożliwia testowanie/sprawdzanie/wykrywanie/: cyfrowych układów logicznych z serii TTL/CMOS, układów interfejsowych, wzmacniaczy operacyjnych, tranzystorów bipolarnych pnp npn, tranzystorów unipolarnych N- MOS P -MOS, diod Zenera do 50V, transoptorów (optoizolatorów). Sprawdzanie poprawności działania układów scalonych sprowadza się do automatycznego wykrycia typu układu, tranzystorów do wykrycia układu wyprowadzeń, diod Zenera na zbadaniu spadku napięcia.


BTE-392 tester układów scolonych loginych TTL CMOS wzmacniaczy operacyjnych MOS PNP NPN BTE392BTE-392 tester układów scolonych loginych TTL CMOS wzmacniaczy operacyjnych MOS PNP NPN BTE392BTE-392 tester układów scolonych loginych TTL CMOS wzmacniaczy operacyjnych MOS PNP NPN BTE392

Wielofunkcyjny tester układów scalonych jest profesjonalnym instrumentem przeznaczonym dla inżynierów, personelu serwisowego, elektroników.  Różne tryby testowania -  można wybrać : tryb 5V lub 3,3V, tryb AUTO, 74HC, 74LS, CD4000, HEF400, 4500, wzmacniacze operacyjne, układy interfejsowe, transoptory, diody zenera, tranzystory.



dane techniczne:
  • tester układów scalonych IC
  • wyświetlacz ciekłokrystaliczny LCD
  • klawiatura sterująca
  • podstawka zatrzaskowa ZIF-24 pin
  • zasilanie: 2x bateria AA 1,5V (brak w zestawie)
  • funkcja automatycznego wykrywania włożonego układu scalonego
  • testowanie diod Zenera do 50V

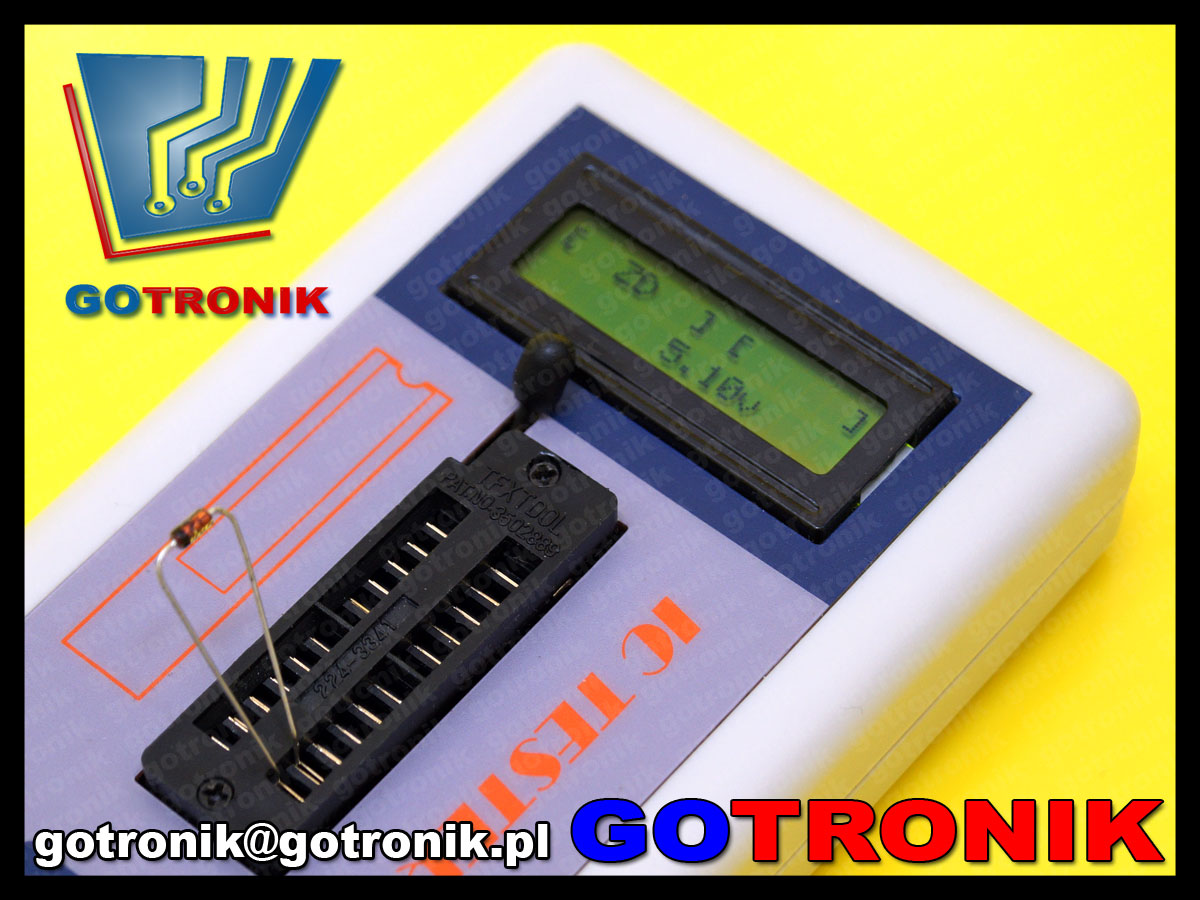

prezentacja i przykładowe pomiary:


opis menu testera IC:


funkcja: opis funkcji:
Search Auto mode automatyczne wyszukiwanie typu
(jeśli to możliwe)
5.0v mode
3.3v mode
74HC testowanie układów z serii 74HC (konieczność ręcznego wybrania modelu)
74LS testowanie układów z serii 74LS (konieczność ręcznego wybrania modelu)
CD40 testowanie układów z serii  CD4000 (konieczność ręcznego wybrania modelu)
HEF40 testowanie układów z serii  HEF4000 (konieczność ręcznego wybrania modelu)
45/145 testowanie układów z serii  45 series 145 series logic device test (konieczność ręcznego wybrania modelu)
OTHER testowanie układów interfejsowych: MAX232, MAX485, 75175, 75176, 75c11.. (konieczność ręcznego wybrania modelu)
AMP testowanie wzmacniaczy operacyjnych, komparatorów: LM324, LM358, LM339, LM393, LM2902 ... (konieczność ręcznego wprowadzenia modelu).
TR identyfikacja tranzystora: typ tranzystora, oraz oznaczenie wyprowadzeń.
Identyfikowane tranzystory NPN, PNP, N-MOS, P -MOS, tyrystory, triak
ZD testowanie diod Zenera do 50V, rozdzielczość pomiaru 0,01V
LIGHT testowanie transoptorów 4 pinowy
OFF wyłączenie

wyświetlane komunikaty testera IC:

Komunikat: Opis:
OK test OK normalny
Batter rozładowana bateria - sprawdź baterię
Not found nie można znaleść / rozpoznać
Fault uszkodzony układ lub wybrano zły typ
Open otwarty obwód
Not supported nie obsługiwany
NPN typ tranzystora NPN
PNP typ tranzystora PNP
N-MOS typ tranzystora FET
P-MOS typ tranzystora FET
1-SCR Way SCR
2-SCR Triac
2D Common cathode and common anode rectifier
A.k.b.c.e.g. specyfikacja kolejności wyprowadzeń
Out of range napięcie Zenera poza zakresem pomiarowym
ERR1.2 auto test zakończony niepowodzeniem


BTE-392 tester układów scolonych loginych TTL CMOS wzmacniaczy operacyjnych MOS PNP NPN BTE392BTE-392 tester układów scolonych loginych TTL CMOS wzmacniaczy operacyjnych MOS PNP NPN BTE392BTE-392 tester układów scolonych loginych TTL CMOS wzmacniaczy operacyjnych MOS PNP NPN BTE392

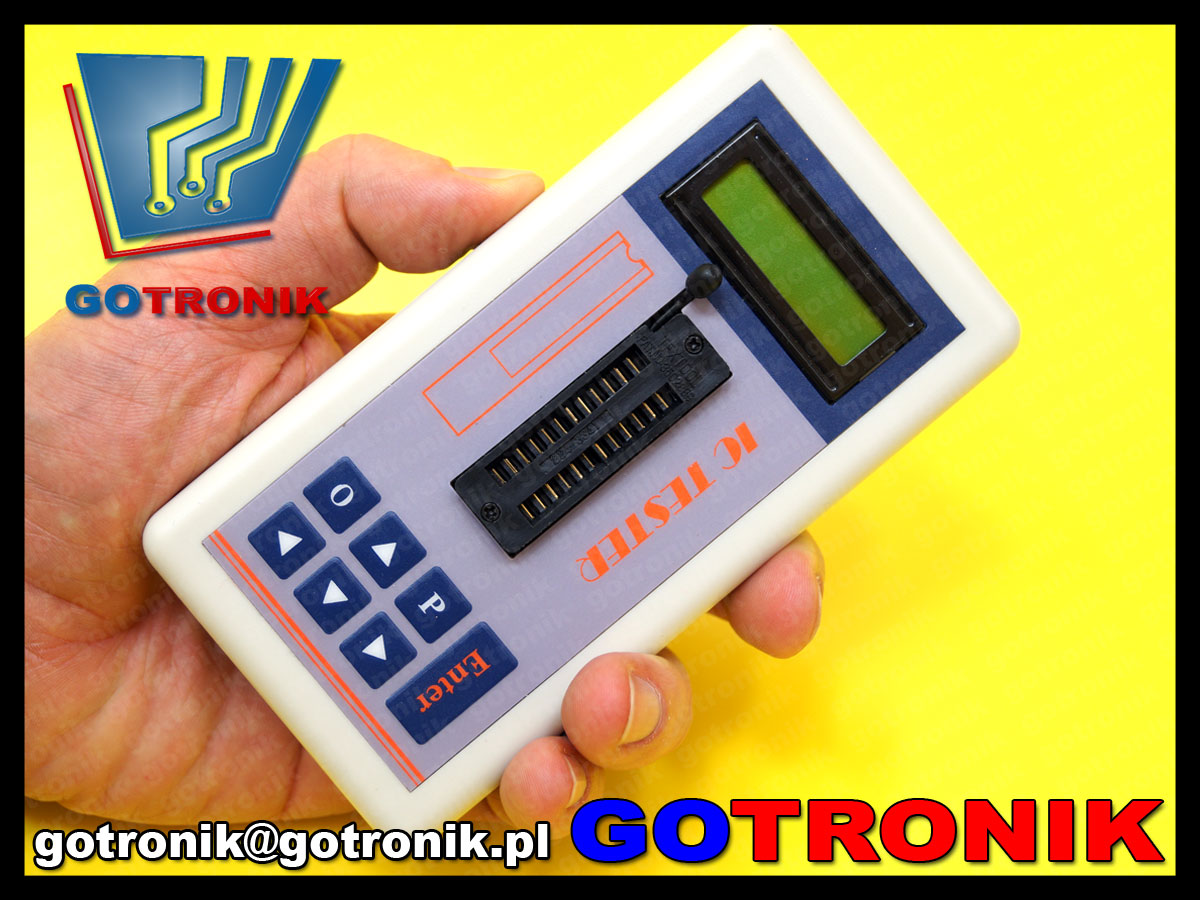

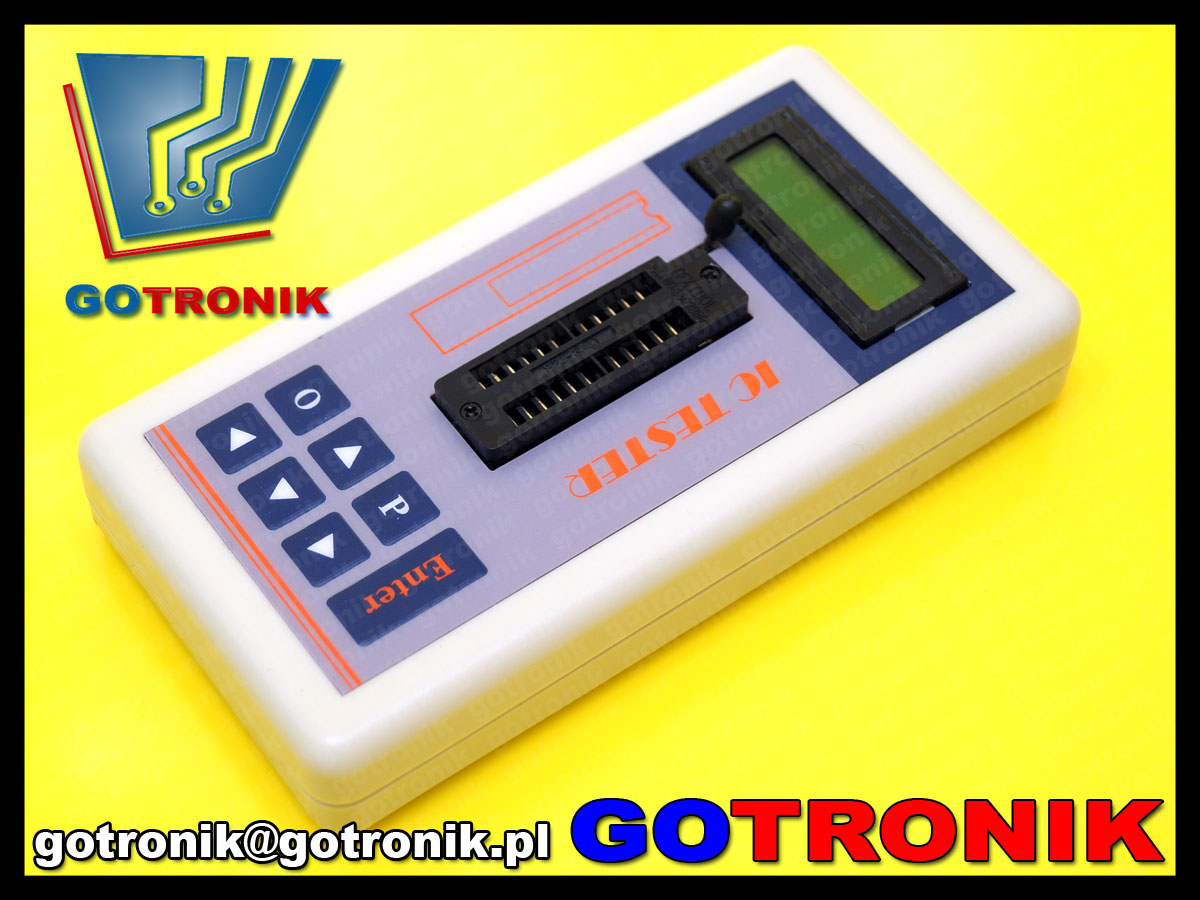

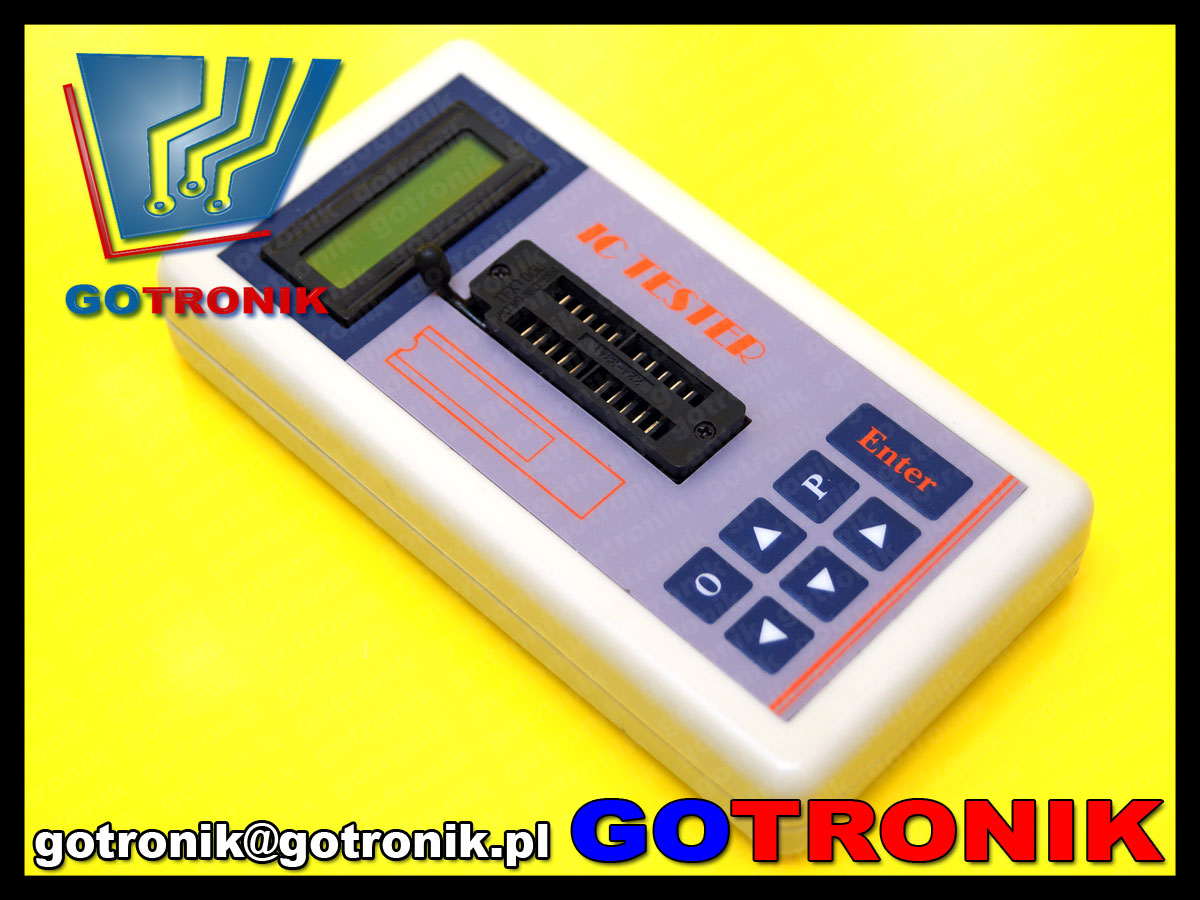

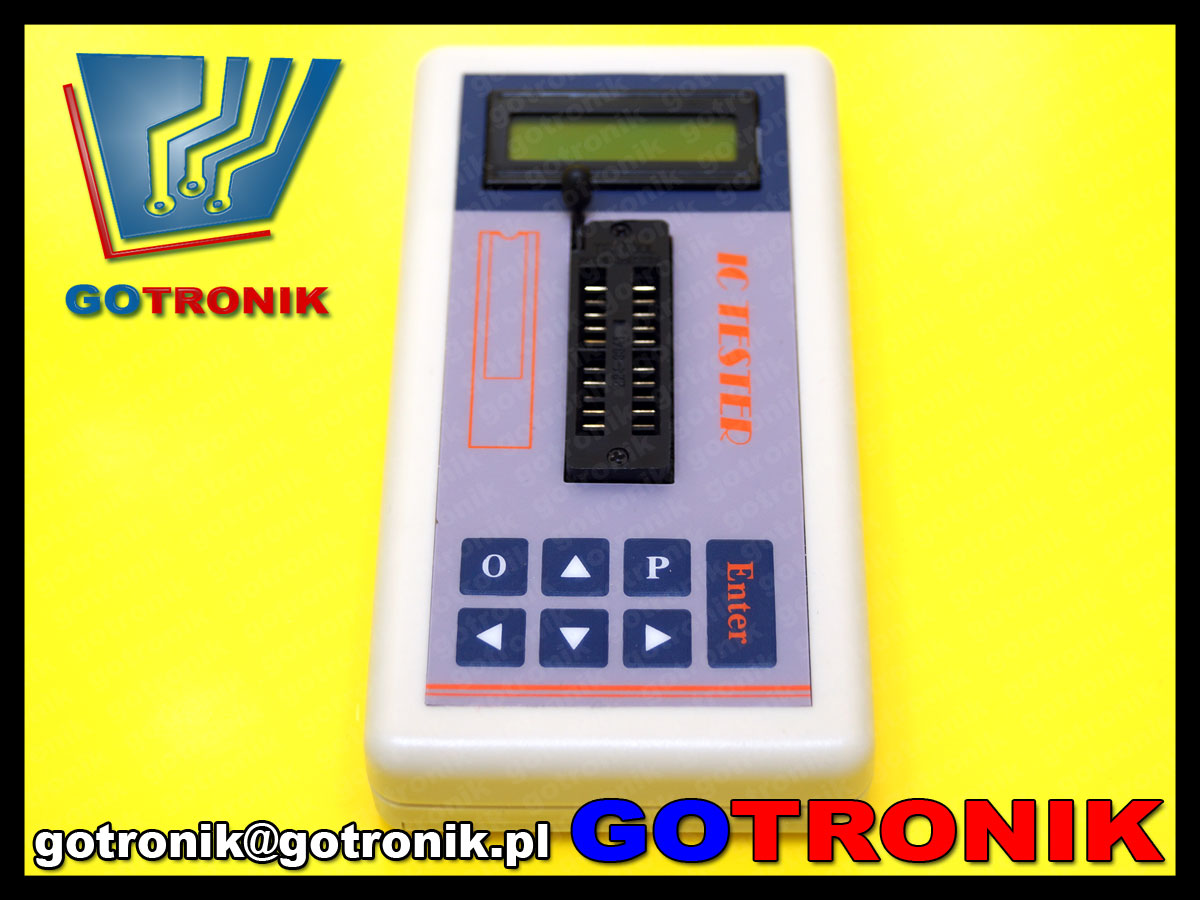

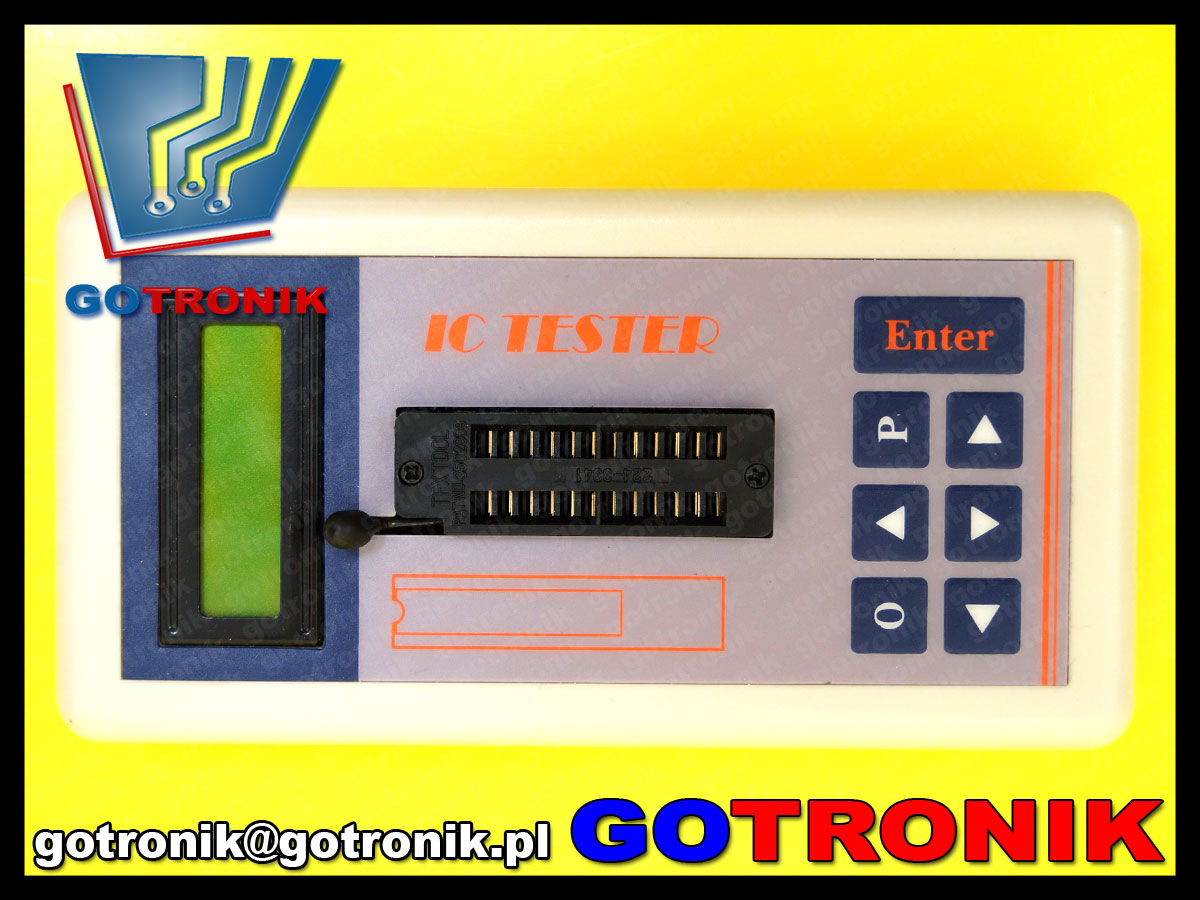

zdjęcia:
BTE-392 tester układów scolonych loginych TTL CMOS wzmacniaczy operacyjnych MOS PNP NPN BTE392
BTE-392 tester układów scolonych loginych TTL CMOS wzmacniaczy operacyjnych MOS PNP NPN BTE392
BTE-392 tester układów scolonych loginych TTL CMOS wzmacniaczy operacyjnych MOS PNP NPN BTE392
BTE-392 tester układów scolonych loginych TTL CMOS wzmacniaczy operacyjnych MOS PNP NPN BTE392
BTE-392 tester układów scolonych loginych TTL CMOS wzmacniaczy operacyjnych MOS PNP NPN BTE392

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 03 kwiecień 2017.
