Wzmacniacz audio LM386 - zestaw do samodzielnego montażu
Cena produktu: 10,00 zł
Zamawiana ilość:
Numer katalogowy BTE-158
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Wzmacniacz audio LM386
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
mini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIY

Zestaw typu KIT / DIY składający się z płytki drukowanej, oraz zestawu wszystkich elementów elektronicznych umożliwiających zbudowanie we własnym zakresie mini wzmacniacza audio opartego o LM386.

Zestaw szczególnie polecany jako doskonały prezent dydaktyczny dla początkujących elektroników - przy montażu nabywają bezcenne doświadczenie. Większość początkujących elektroników swoją przygodę i fascynację elektroniką rozpoczyna od efektów świetlnych - co jest raczej oczywiste, ponieważ po zmontowaniu, zbudowaniu układu elektronicznego efekt widoczny jest gołym okiem. Następnym krokiem w rozwoju jest wejście w technikę audio. Oferowany zestaw idealnie nadaje się do montażu przez początkującego elektronika (jest to prosty układ nie wymagający uruchamiania, ustawiania parametrów, punktów pracy itp. Po poprawnym montażu działa odrazu)

Moduł miniaturowego wzmacniacza audio opartego na układzie LM386. Napięcie zasilania z przedziału od 3V do 12V DC pozwala wykorzystać go do urządzeń przenośnych zasilanych bateriami. Obsługa jest bardzo prosta: podłączamy sygnał wejściowy audio do złącza typu gniazdo Jack 3,5. Napięcie zasilające doprowadzamy do gniazda DC-JACK, a głośnik podłączamy do wyjścia SP na złączu typu GOLD-PIN 2,54mm. Regulację głośności (wzmocnienia) reguluje się przy pomocy potencjometru. Na płytce drukowanej wzmacniacza jest dioda LED sygnalizująca zasilanie.


mini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIYmini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIYmini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIY
dane techniczne:
  • mini wzmacniacz audio
  • chip LM386
  • zakres napięcia wejściowego (zasilania) DC: 3V do 12V
  • moc wyjściowa: do 0,5W
  • złącze zasilania: DC-JACK
  • złącze wejścia sygnału AUDIO: Jack 3,5mm
  • wyjście na głośnik: gold-pin 2,54mm
  • orientacyjne wymiary: 37x41 mm

ocena stopnia trudności:
  • płytka jednostronna
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
  • należy zachować szczególną ostrożność przy instalacji modułu, ponieważ występuje napięcie AC 230V niebezpieczne dla ludzkiego zdrowia
Zapraszamy do przeczytania artykułu z instrukcją montażu:

widok wzmacniacza po poprawnym zmontowaniu:
mini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIYmini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIYmini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIY
mini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIYmini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIYmini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIY

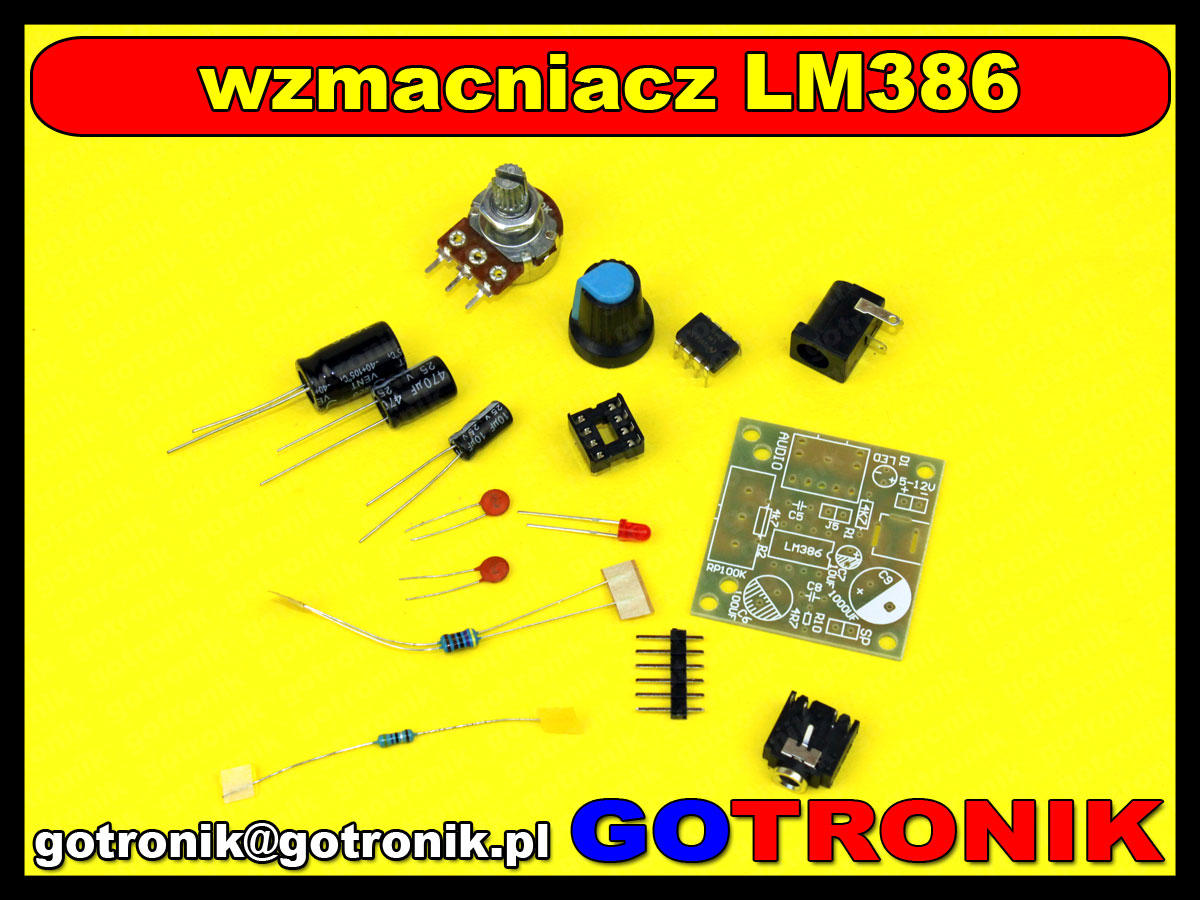

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.

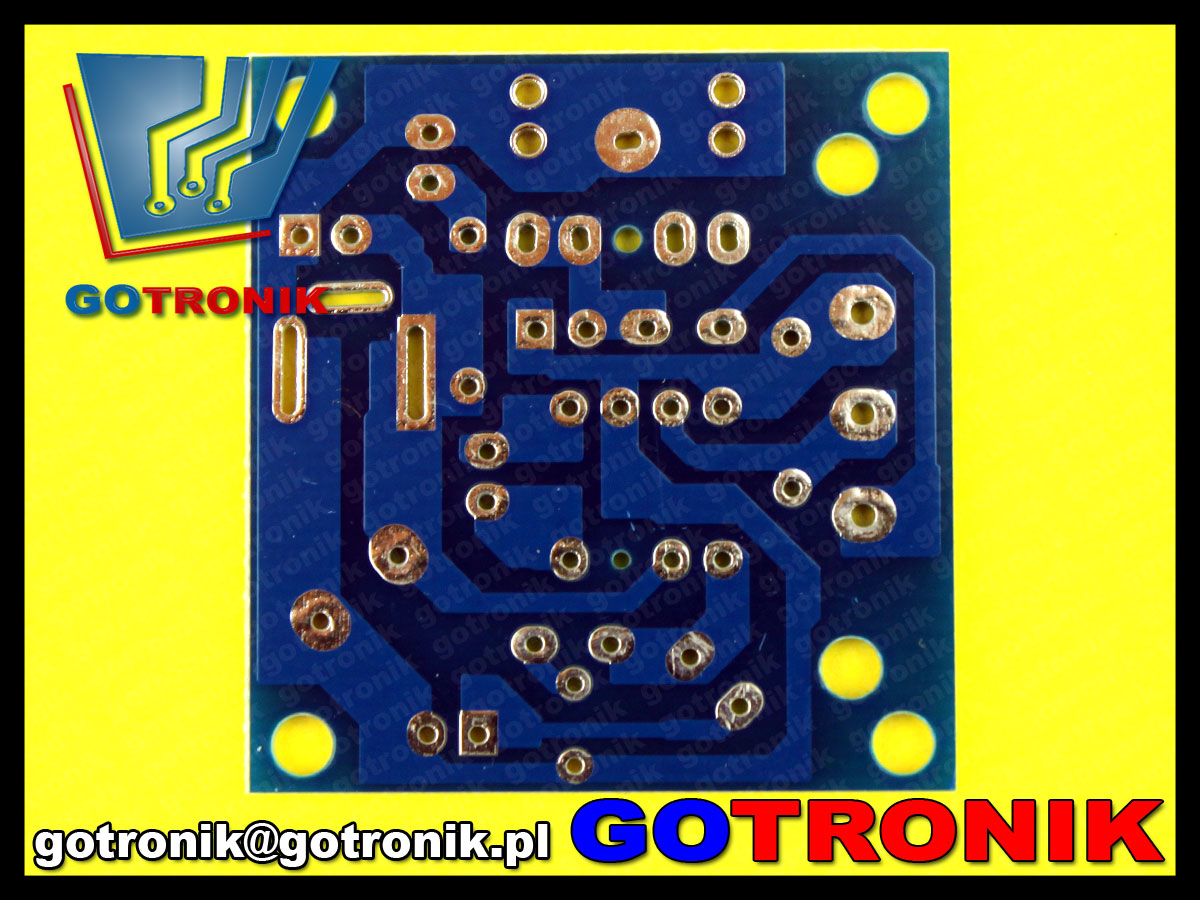

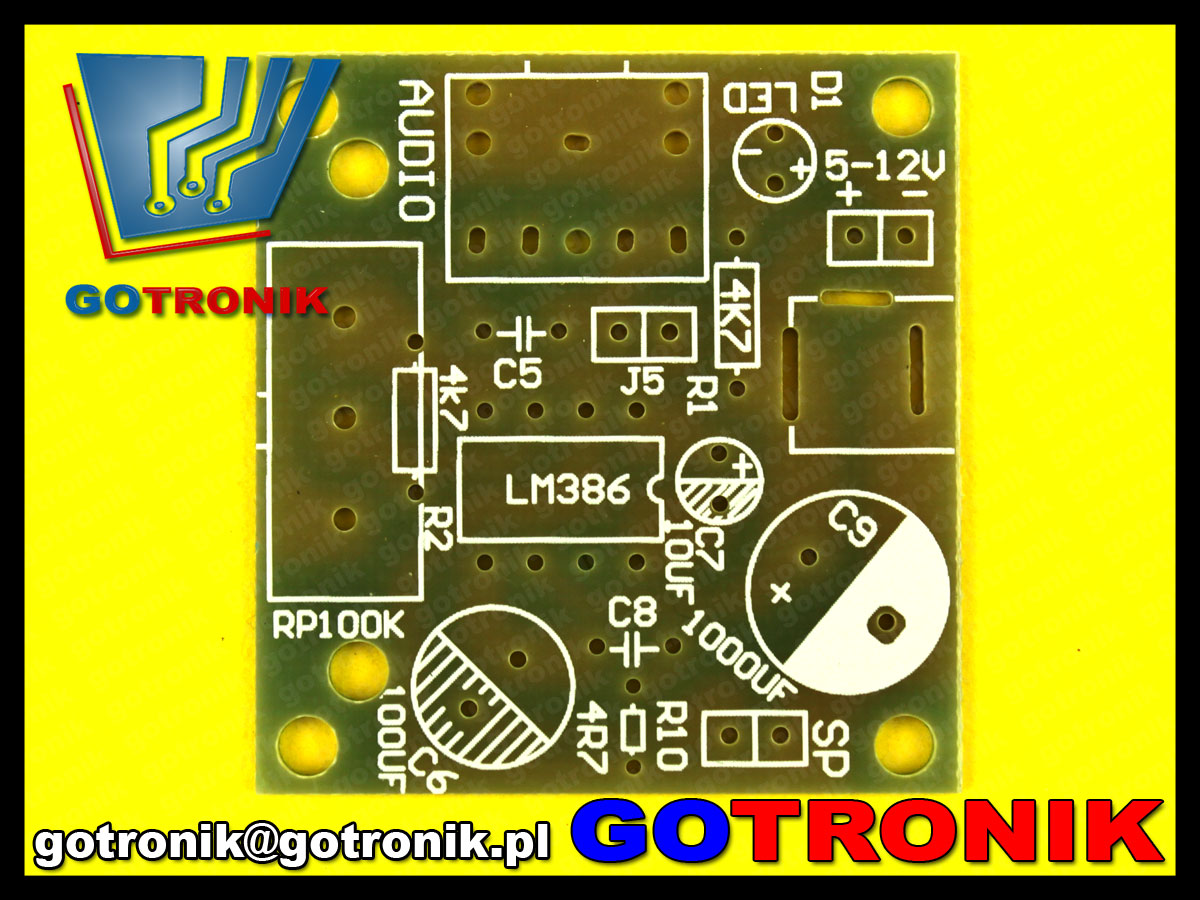

zdjęcia:

mini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIY
mini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIY
mini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIY
mini wzmacniacz mocy audio lm386 zestaw do samodzielnego montażu kit DIY
LM386 Super Mini Amplifier Board Module 3V-12V DIY Kit Perfect High Quality
Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 20 czerwiec 2014.
