Zasilacz stabilizowany 12V 7812 - zestaw do samodzielnego montażu
Cena produktu: 10,00 zł
Zamawiana ilość:
Numer katalogowy BTE-284
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Zasilacz stabilizowany 12V 7812
* ZESTAW DO SAMODZIELNEGO MONTAŻU *

zasilacz stabilizowany DC 12V 7812 liniowy BTE-284 ac zestaw do montażu kit diy ac zestaw do montażu kit diy

Moduł zasilacza liniowego opartego o stabilizator 7812 w obudowie TO220. Jest to zestaw do samodzielnego montażu typu KIT/DIY. Klasyczna konstrukcja zawierająca niezbędne bloki w celu stabilizacji napięcia wyjściowego. Przewody z wejściowym napięciem AC przykręcamy do złącza. W pierwszym etapie następuje prostowanie napięcia przemiennego na 4 diodach prostowniczych połączonych w układ Greatza. Następnie mamy filtr pojemnościowy składający się z kondensatora elektrolitycznego o dużej pojemności. Na samym końcu liniowy stabilizatora napięcia dodatniego +12V czyli 7812. Dodatkowo mamy diodę LED sygnalizującą obecność napięcia na wyjściu.
Jest to klasyczny układ i znany przez każdego elektronika. Zestaw szczególnie polecany początkującym elektronikom by w trakcie montażu elementów elektronicznych nabyli niezbędne doświadczenie z lutowaniem, oraz mogli się zastanowić nad działaniem z każdego z użytych elementów. Biorąc pod uwagę że jest to standardowa konfiguracja to po wymianie stabilizatora na inny model z serii 78xx możemy na wyjściu osiągać inne wartości napięć wyjściowych.
zasilacz stabilizowany DC 12V 7812 liniowy BTE-284 ac zestaw do montażu kit diy ac zestaw do montażu kit diy

dane techniczne - parametry:
  • zestaw do samodzielnego montażu KIT/DIY
  • moduł kompletnego zasilacza stabilizowanego
  • 4 diody prostownicze 1N4007 w układzie Greatza
  • filtr pojemnościowy: kondensatory elektrolityczne
  • stabilizator liniowy 7812 w obudowie TO-220
  • radiator dla stabilizatora
  • dioda LED sygnalizująca zasilanie
  • zaciski wejściowe i wyjściowe typu terminal block ARK do przykręcenia przewodów
  • wyprowadzenia napięcia na listwę kołkową GOLD-PIN
  • napięcie wyjściowe: 12Vdc
  • napięcie wejściowe 14V - 25V AC

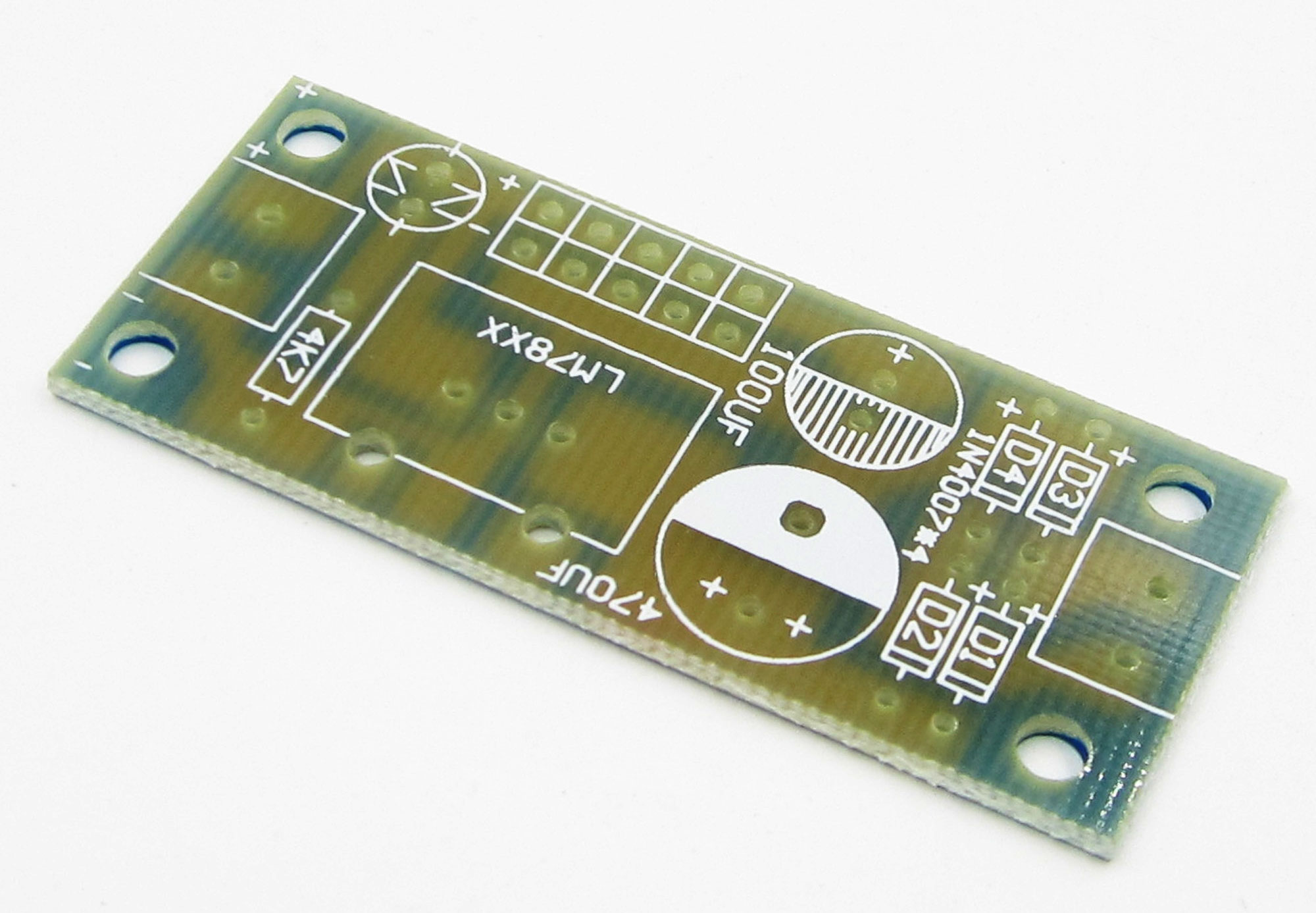

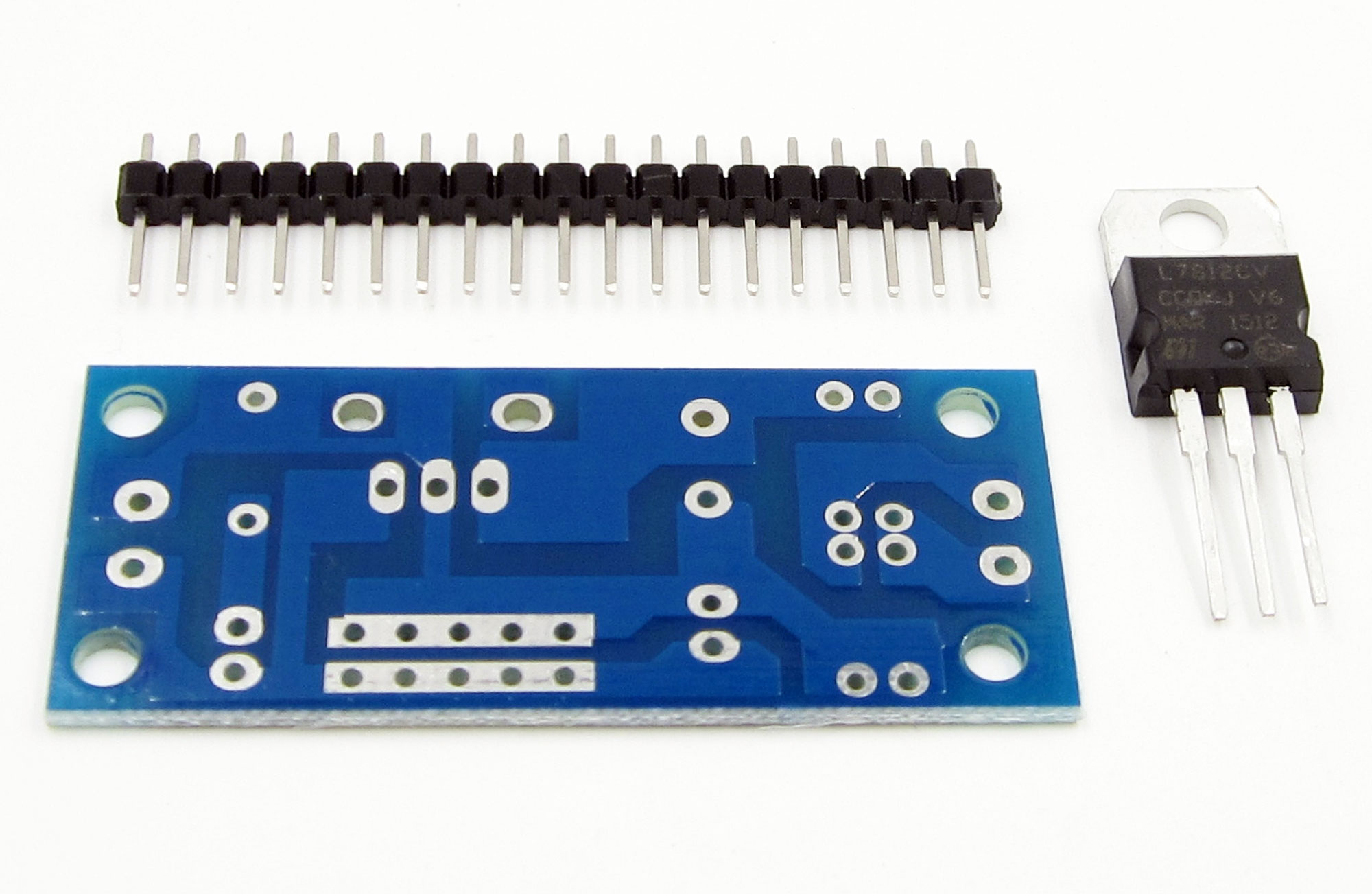

  • profesjonalnie wykonana płytka PCB
  • wymiary płytki drukowanej: 49mm x 21mm
Zapraszamy do przeczytania artykułu z instrukcją montażu:
http://gotronik.com/2017/07/27/modul-stabilizatora-12v-7812/
zasilacz stabilizowany DC 12V 7812 liniowy BTE-284 ac zestaw do montażu kit diy ac zestaw do montażu kit diyzasilacz stabilizowany DC 12V 7812 liniowy BTE-284 ac zestaw do montażu kit diy ac zestaw do montażu kit diy

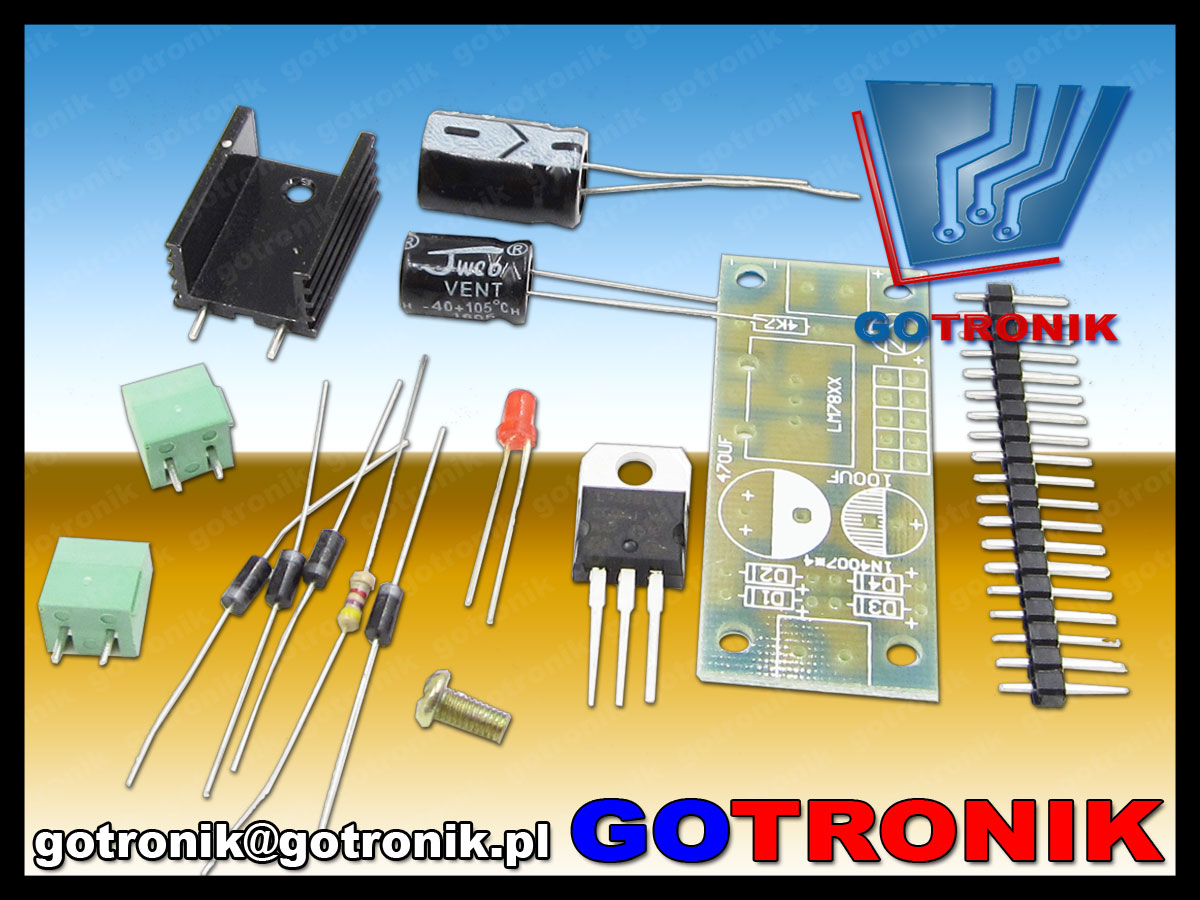

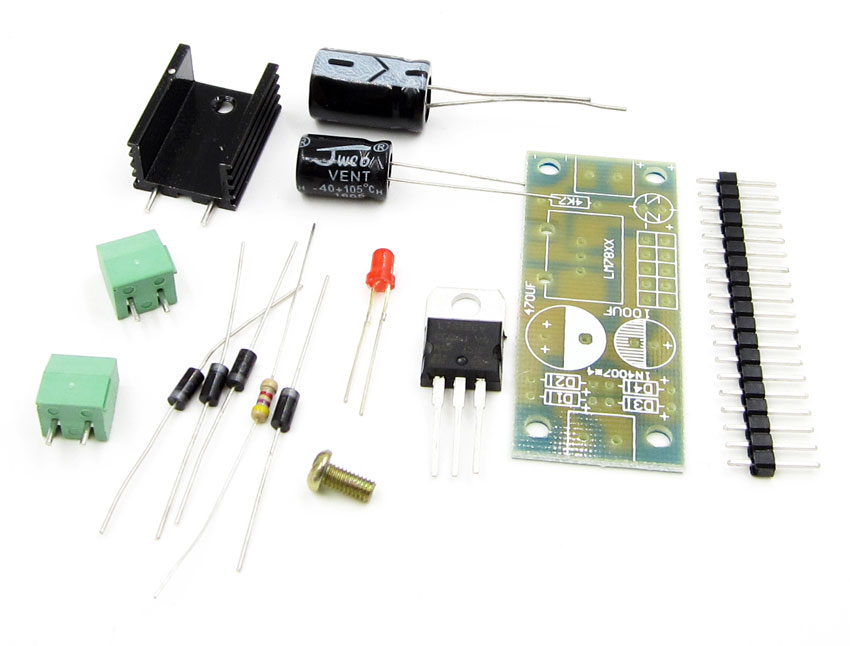

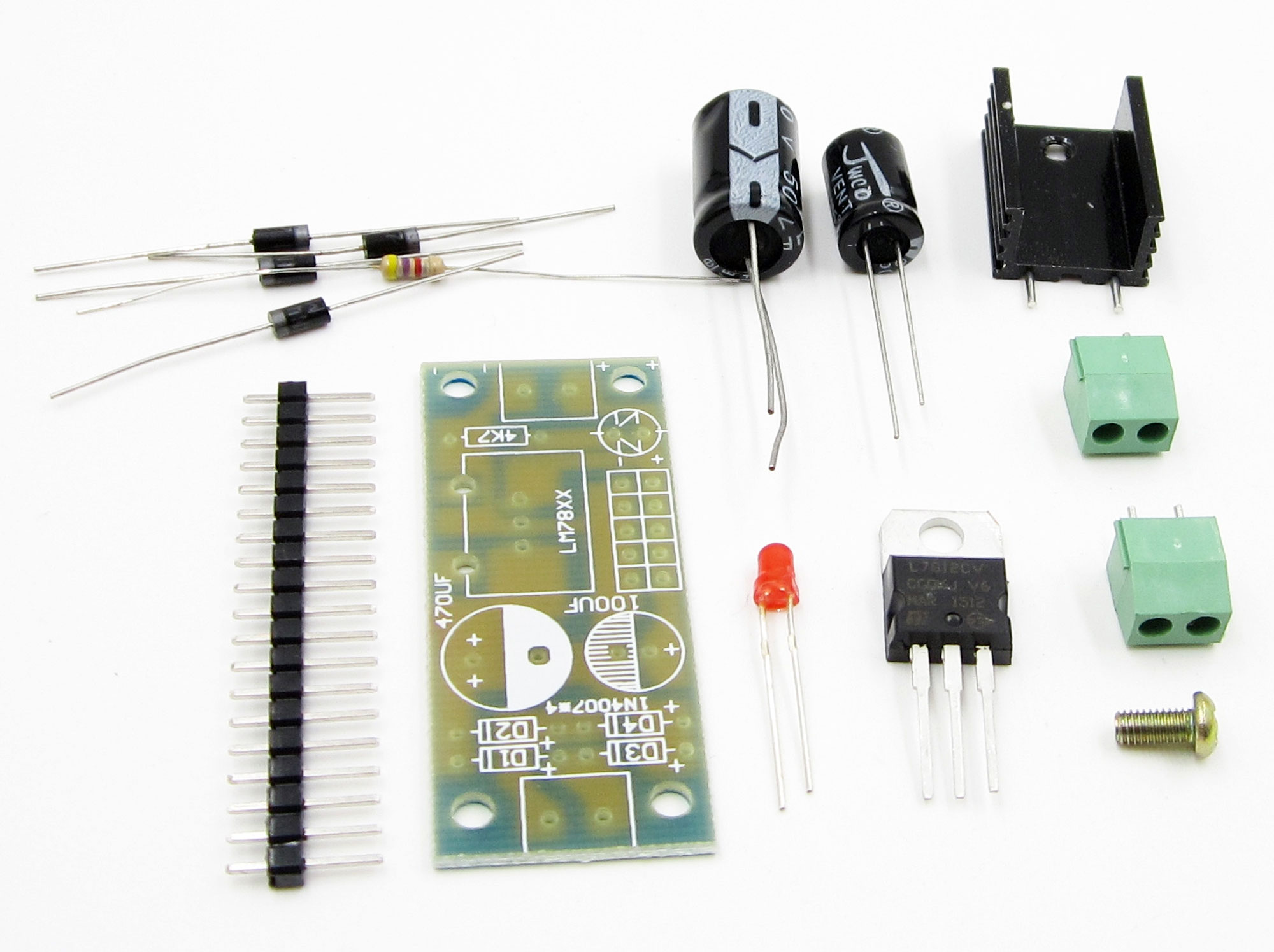

w skład zestawu wchodzi:
  • płytka drukowana PCB
  • wszystkie potrzebne elementy do budowy urządzenia
Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość zestawu.

ocena stopnia trudności:
  • płytka jednostronna
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - TAK
  • schemat montażowy - TAK
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: nie
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)

zdjęcia:

zasilacz stabilizowany DC 12V 7812 liniowy BTE-284 ac zestaw do montażu kit diy ac zestaw do montażu kit diy
zasilacz stabilizowany DC 12V 7812 liniowy BTE-284 ac zestaw do montażu kit diy ac zestaw do montażu kit diy
zasilacz stabilizowany DC 12V 7812 liniowy BTE-284 ac zestaw do montażu kit diy ac zestaw do montażu kit diy
zasilacz stabilizowany DC 12V 7812 liniowy BTE-284 ac zestaw do montażu kit diy ac zestaw do montażu kit diy

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 27 lipiec 2017.
