Zasilacz symetryczny LM317 + LM337 + LF353
Cena produktu: 66,00 zł
Zamawiana ilość:
Zasilacz symetryczny LM317 + LM337 + LF353
Numer katalogowy BTE-426
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Zasilacz symetryczny LM317 + LM337 + LF353
BTE-426 modu zasilacz symetryczny LM317 LM337 regulowany LF353

Moduł liniowego zasilacza symetrycznego o regulowanym napięciu wyjściowym w przedziale od 1,5V do 25V. Klasyczna konstrukcja oparta na stabilizatorach LM317 dla części dodatniej i LM337 dla części ujemnej produkcji Fairchild. Obie sekcje dodatniego i ujemnego napięcia wyjściowego są niezależnie regulowane przy pomocy osobnych potencjometrów. Jest to kompletne konstrukcja modułu zasilacza zbudowana na profesjonalnie wykonanej płytce drukowanej PCB z metalizacją otworów i złoconymi pinami. Na wejściu mamy diody prostownicze i filtr pojemnościowy zbudowany w oparciu o wysokiej jakości kondensatory elektrolityczne 1800uF/25V produkcji Panasonic. Stabilizatory w obudowach TO-220 wyposażone w radiatory do odprowadzania ciepła. Wystarczy doprowadzić napięcie wejściowe zmienne lub stałe symetryczne by na wyjściu móc regulować płynnie napięcie wyjściowe. Ze względu na zastosowanie liniowych stabilizatorów napięcie wejściowe musi być wyższe od wyjściowego napięcia regulowanego. Stabilizatory liniowe charakteryzują się stabilną pracą i bardzo niskimi szumami (w stosunku do konstrukcji impulsowych). Do wad stabilizatorów liniowych należy zaliczyć: niską sprawność, duże straty cieplne. Jeżeli potrzebujemy zbudować prosty zasilacz symetryczny do niedużych obciążeń to oferowany moduł doskonale się sprawdzi.
BTE-426 modu zasilacz symetryczny LM317 LM337 regulowany LF353BTE-426 modu zasilacz symetryczny LM317 LM337 regulowany LF353BTE-426 modu zasilacz symetryczny LM317 LM337 regulowany LF353

dane techniczne:
  • moduł podwójnego zasilacz symetrycznego regulowanego (podwójnego)
  • liniowy stabilizator regulowany napięcia dodatniego: LM317 produkcji Fairchild
  • liniowy stabilizator regulowany napięcia ujemnego: LM337 produkcji Fairchild
  • stabilizatory w obudowach TO-220 wyposażone w radiatory
  • wzmacniacz operacyjny LF353 TI
  • diody prostownicze
  • filtr pojemnościowy - kondensator elektrolityczny 1800uF/25V Panasonic
  • potencjometry do regulacji napięcia wyjściowego
  • zakres napięć wejściowych:
    napięcie stałe DC: 5-25V
    napięcie zmienne AC: 3-18V
    doprowadzając napięcie zmienne AC do wejścia na kondensatora elektrolitycznych następuje "podbicie napięcia"
    napięcie wejściowe AC x 1,41 = napięcie wyjściowe DC
  • zakres regulacji napięcia wyjściowego: od 1,5V do 25V
  • płytka dwustronna z metalizacją otworów i złoconymi wyprowadzeniami
  • złącze wejściowe i wyjściowe: terminal block ARK do przykręcenia przewodów
  • różnica napięcia pomiędzy wejściem a wyjściem:
    --> minimalna: 1,5V
    --> zalecana: 3-5V
  • wymiary płytki drukowanej: 75mm x 75mm
  • rozstaw otworów montażowych: 67mm x 67mm
  • średnica otworów montażowych: fi 3mm
BTE-426 modu zasilacz symetryczny LM317 LM337 regulowany LF353
    BTE-426 modu zasilacz symetryczny LM317 LM337 regulowany LF353BTE-426 modu zasilacz symetryczny LM317 LM337 regulowany LF353BTE-426 modu zasilacz symetryczny LM317 LM337 regulowany LF353

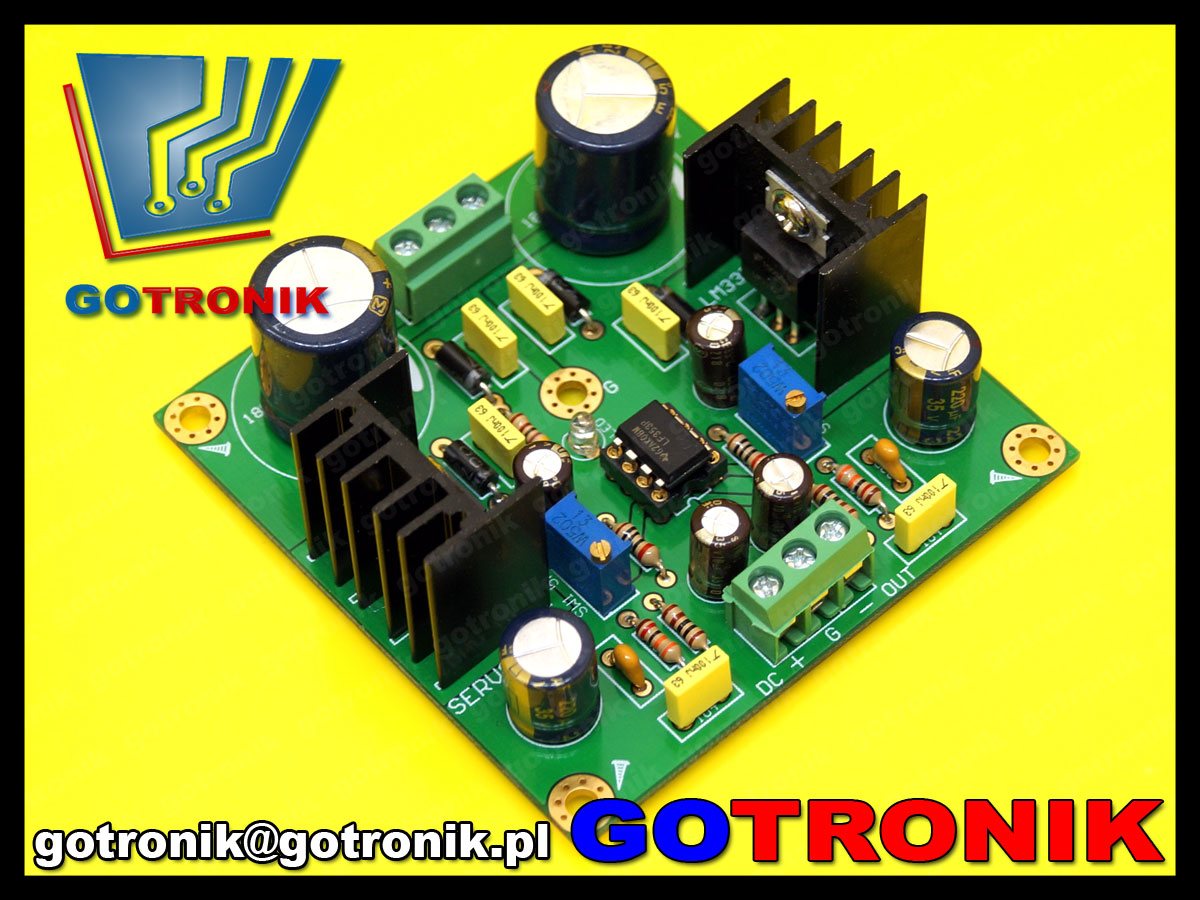

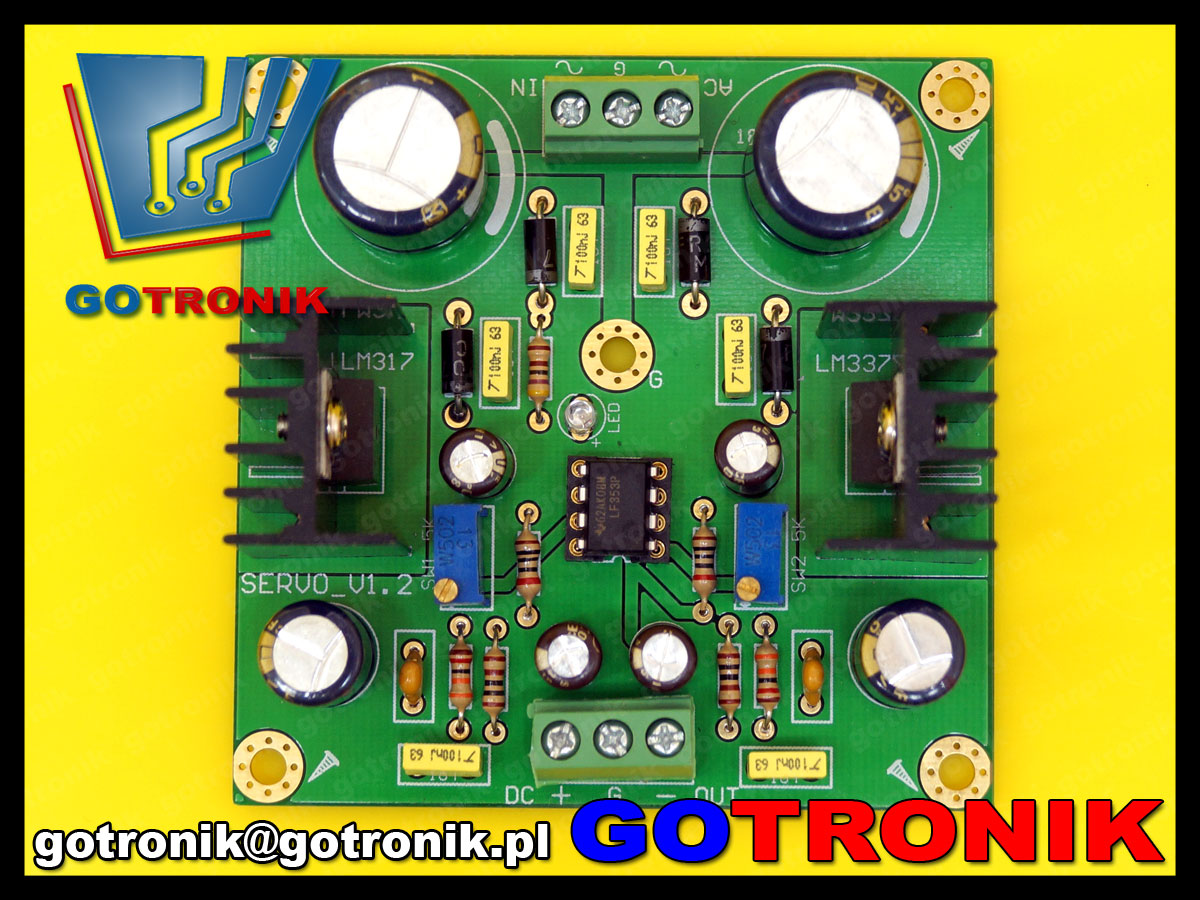

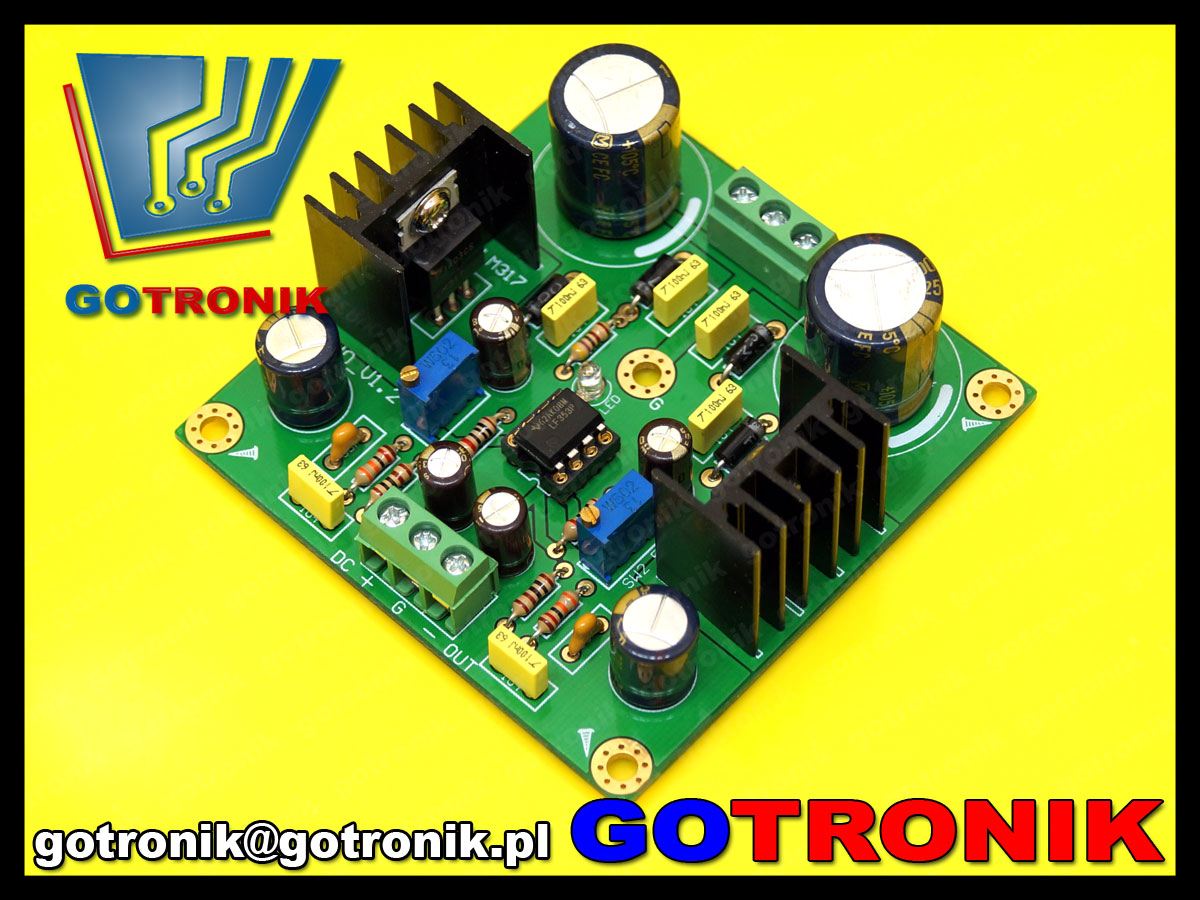

    zdjęcia:
    BTE-426 modu zasilacz symetryczny LM317 LM337 regulowany LF353
    BTE-426 modu zasilacz symetryczny LM317 LM337 regulowany LF353
    BTE-426 modu zasilacz symetryczny LM317 LM337 regulowany LF353
    BTE-426 modu zasilacz symetryczny LM317 LM337 regulowany LF353

    Nikt jeszcze nie napisał recenzji o tym produkcie.
    Napisz recenzję
    Data dodania produktu: 26 maj 2017.
