Zasilacz symetryczny LM317 + LM337
Cena produktu: 45,00 zł
Zamawiana ilość:
Zasilacz symetryczny LM317 + LM337
Numer katalogowy BTE-427
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Zasilacz symetryczny LM317 + LM337
BTE-427 modu zasilacz symetryczny LM317 LM337 regulowany

Moduł liniowego zasilacza symetrycznego o regulowanym napięciu wyjściowym w przedziale od 1,5V do 37V. Klasyczna konstrukcja oparta na stabilizatorze LM317 dla części dodatniej i LM337 dla części ujemnej. Obie sekcje dodatniego i ujemnego napięcia wyjściowego są niezależnie regulowane przy pomocy osobnych potencjometrów. Jest to kompletne konstrukcja modułu zasilacza zbudowana na profesjonalnie wykonanej płytce drukowanej PCB. Na wejściu mamy mostek prostowniczy i filtr pojemnościowy. Stabilizatory w obudowach TO-220 wyposażone w radiatory do odprowadzania ciepła. Wystarczy doprowadzić napięcie wejściowe zmienne lub stałe symetryczne by na wyjściu móc regulować płynnie napięcie wyjściowe. Doprowadzając napięcie zmienne AC do wejścia na kondensatora elektrolitycznych następuje "podbicie napięcia" (napięcie wejściowe AC x 1,41 = napięcie wyjściowe DC). Ze względu na zastosowanie liniowych stabilizatorów napięcie wejściowe musi być wyższe od wyjściowego napięcia regulowanego. Stabilizatory liniowe charakteryzują się stabilną pracą i bardzo niskimi szumami (w stosunku do konstrukcji impulsowych). Do wad stabilizatorów liniowych należy zaliczyć: niską sprawność, duże straty cieplne. Jeżeli potrzebujemy zbudować prosty zasilacz symetryczny do niedużych obciążeń to oferowany moduł doskonale się sprawdzi.

BTE-427 modu zasilacz symetryczny LM317 LM337 regulowanyBTE-427 modu zasilacz symetryczny LM317 LM337 regulowanyBTE-427 modu zasilacz symetryczny LM317 LM337 regulowany

dane techniczne:
  • moduł podwójnego zasilacz symetrycznego regulowanego (podwójnego)
  • liniowy stabilizator regulowany napięcia dodatniego: LM317
  • liniowy stabilizator regulowany napięcia ujemnego: LM337
  • stabilizatory w obudowach TO-220 wyposażone w radiatory
  • mostek prostowniczy Greatza
  • filtr pojemnościowy - kondensator elektrolityczny 2200uF/50V
  • potencjometry do regulacji napięcia wyjściowego
  • zakres napięć wejściowych:
    napięcie stałe DC: 5-40V
    napięcie zmienne AC: 3-27V
  • zakres regulacji napięcia wyjściowego: od 1,5V do 37V
  • płytka drukowana PCB jednostronna
  • złącze wejściowe i wyjściowe: terminal block ARK do przykręcenia przewodów
  • różnica napięcia pomiędzy wejściem a wyjściem:
    --> minimalna: 1,5V
    --> zalecana: 3-5V
  • wymiary płytki drukowanej: 62mm x 58mm
  • rozstaw otworów montażowych: 55mm x 53mm
  • średnica otworów montażowych: fi 3mm
instrukcja podłączenia, testowania zasilacza w formie VIDEO:

BTE-427 modu zasilacz symetryczny LM317 LM337 regulowanyBTE-427 modu zasilacz symetryczny LM317 LM337 regulowanyBTE-427 modu zasilacz symetryczny LM317 LM337 regulowany

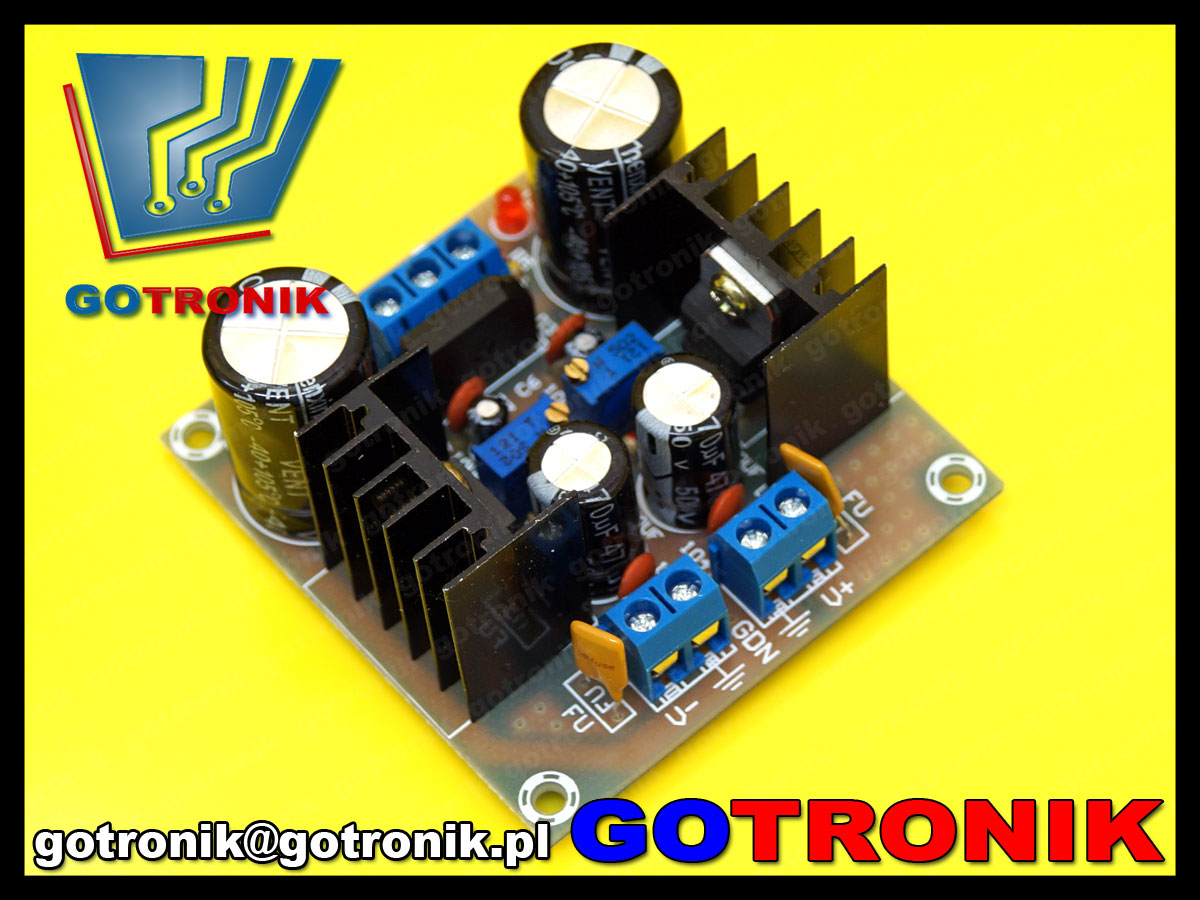

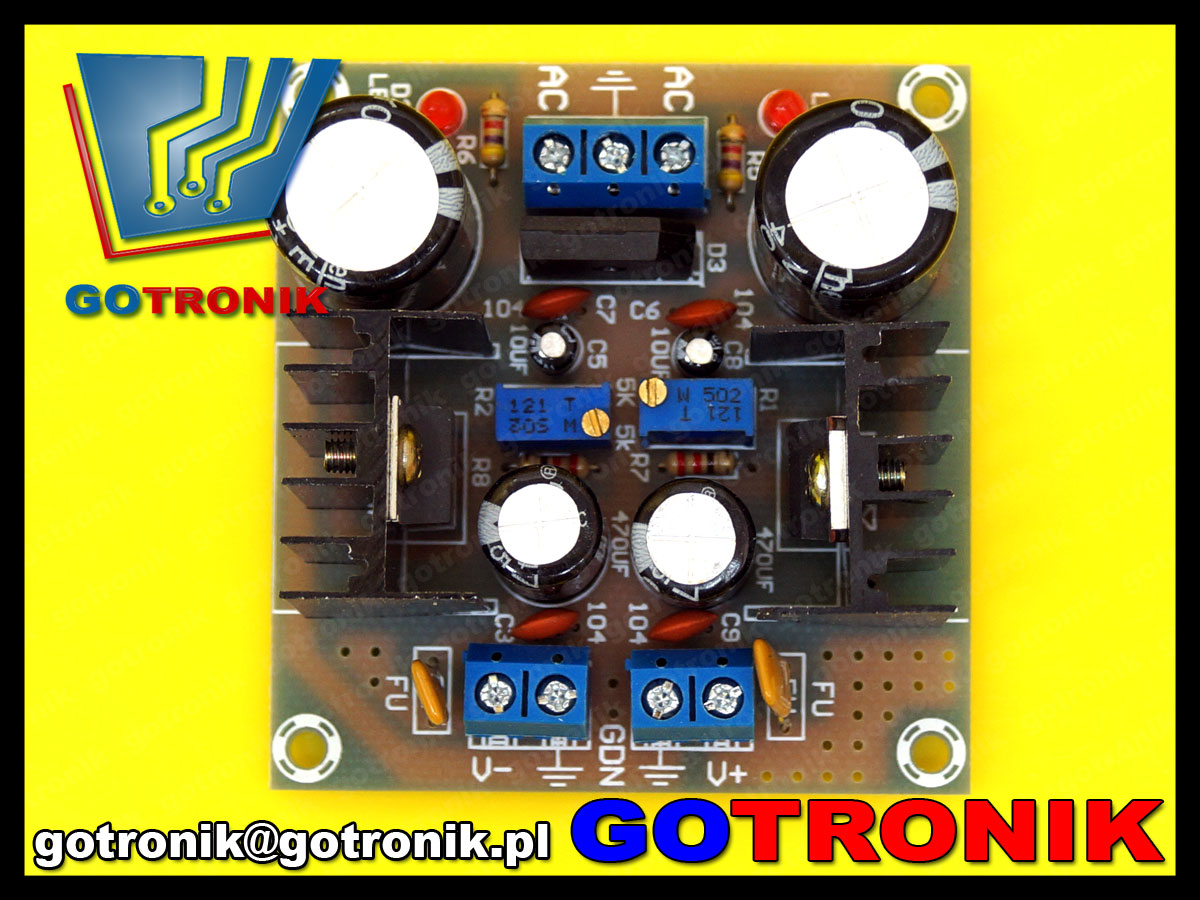

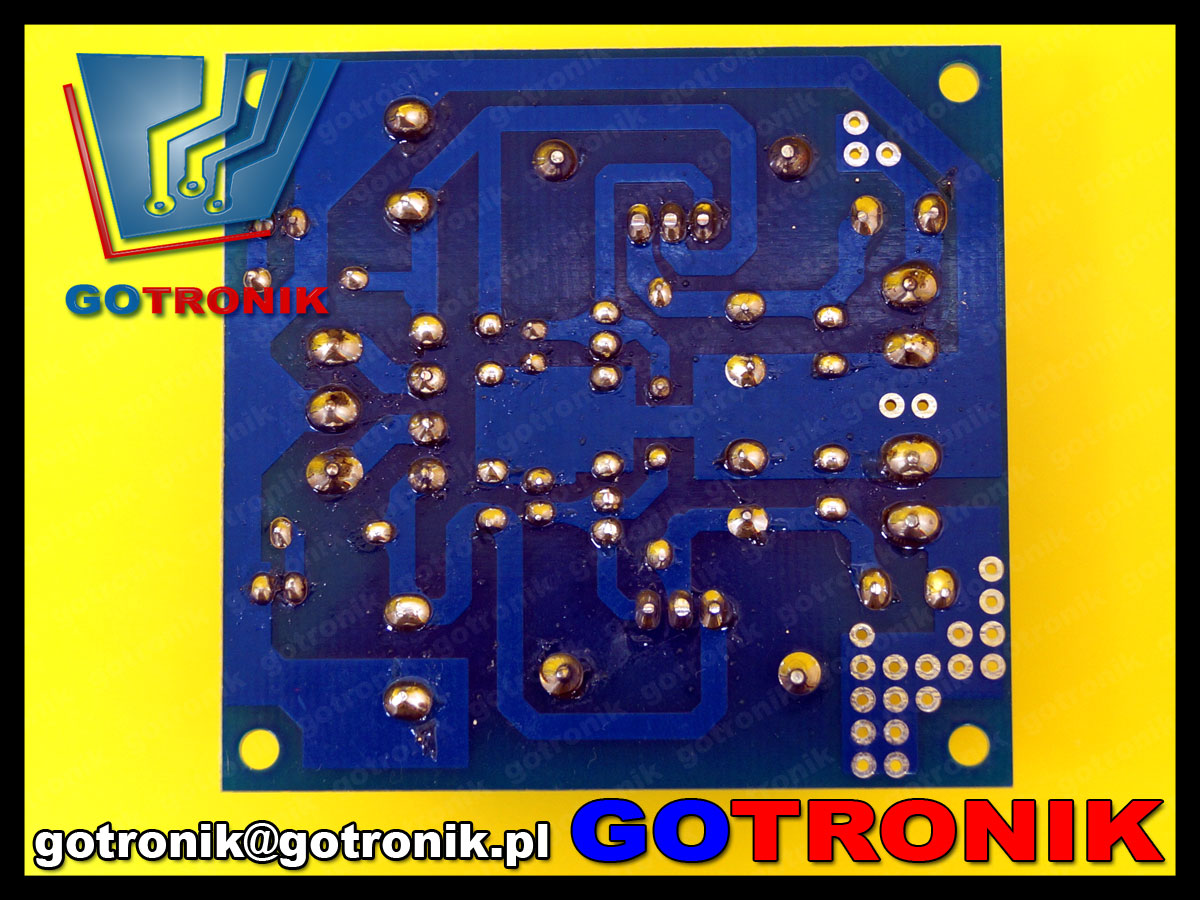

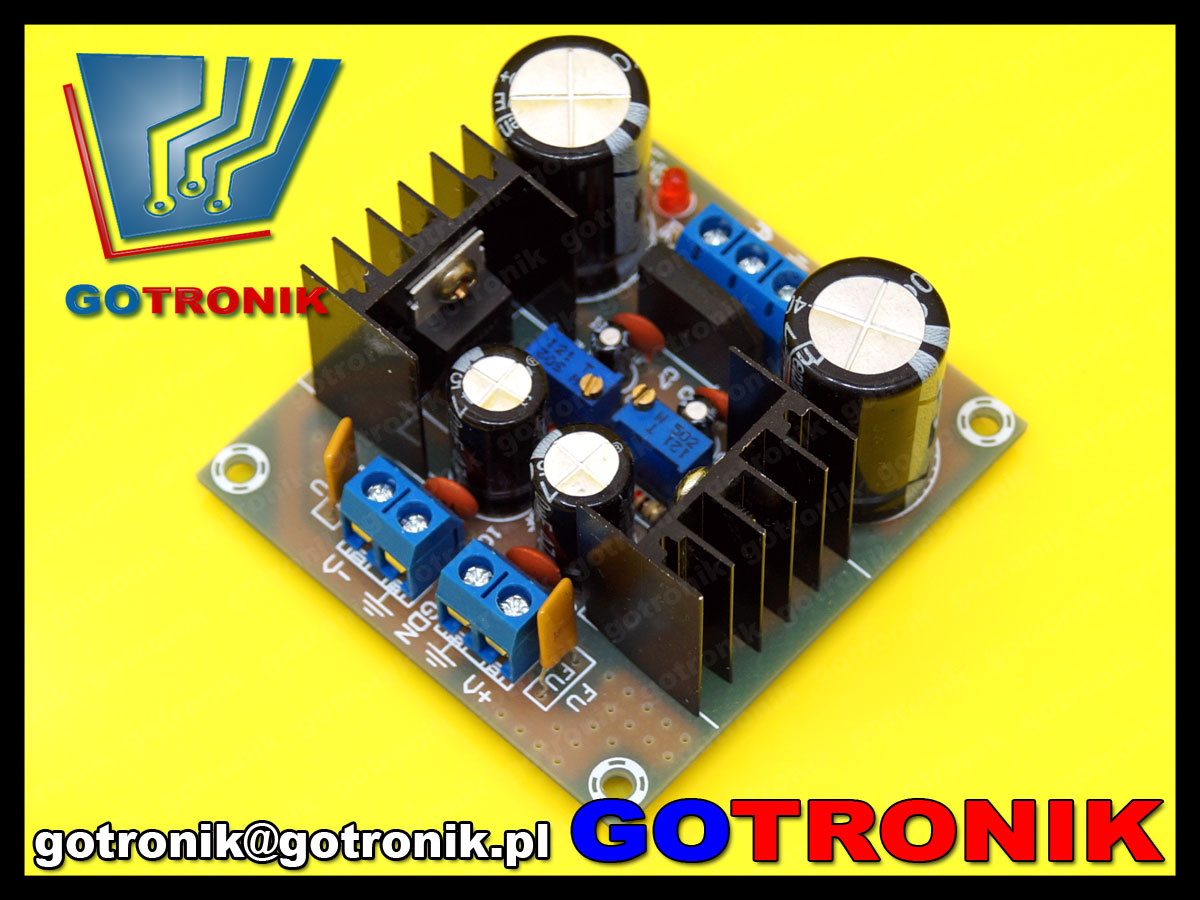

zdjęcia:
BTE-427 modu zasilacz symetryczny LM317 LM337 regulowany
BTE-427 modu zasilacz symetryczny LM317 LM337 regulowany
BTE-427 modu zasilacz symetryczny LM317 LM337 regulowany
BTE-427 modu zasilacz symetryczny LM317 LM337 regulowany

Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 26 maj 2017.
