Zestaw do nauki lutowania elementów SMD
Cena produktu: 19,00 zł
Zamawiana ilość:
Zestaw do nauki lutowania elementów SMD
Numer katalogowy BTE-265
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje
Zestaw do nauki lutowania elementów SMD
BTE-265 płytka drukowana PCB zestaw dydatkyczny do nauki lutowania podzespołów elektronicznych SMD

Naucz się lutować elementy elektroniczne SMD... Oferowany zestaw składa się z profesjonalnie wykonanej płytki drukowanej PCB z soldermaską i opisem montażowym. Zestaw zawiera elementy elektroniczne SMD do przylutowania na tej płytce drukowanej. Jeśli przepalisz ścieżkę lub element elektroniczny to nie ma większego problemu temu właśnie służy zestaw - nabywaniu niezbędnego doświadczenia w lutowaniu. Dobierz odpowiednią temperaturę grata na lutownicy, zastosuj topnik lub flux żel i lutuj. Później oceń opycznie efekt końcowy. Można również przećwiczyć wylutowywanie elementów SMD.


BTE-265 płytka drukowana PCB zestaw dydatkyczny do nauki lutowania podzespołów elektronicznych SMDBTE-265 płytka drukowana PCB zestaw dydatkyczny do nauki lutowania podzespołów elektronicznych SMDBTE-265 płytka drukowana PCB zestaw dydatkyczny do nauki lutowania podzespołów elektronicznych SMD
dane techniczne:
  • płytka drukowana PCB
  • profesjonalnie wykonana
  • jednostronny laminat
  • solder-maska w kolorze czerwonym
  • opis montażowy nadrukowany na płytce
  • wymiary płytki: 80mm x 60mm
elementy elektroniczne i miejsce na płytce:
  • obudowa SMD 0805 rezystory x 20 szt.
  • obudowa SMD 0603 rezystory x 34 szt.
  • obudowa SMD 0402 rezystory x 10 szt.
  • obudowa SMD 0603 drabinka rezystorowa x 6szt.
  • obudowa SMD 0805 kondensatory x 20szt.
  • obudowa SMD 3216 diody półprzewodnikowe x 10szt.
  • obudowa SMD SOT-23 tranzystory x 6szt.
  • obudowa SMD SO-14 układ scalony x 2szt.
  • obudowa SMD LQFP44 układ scalony x 2szt.
Zestaw do nauki lutowania elementów powierzchniowych SMD po zmontowaniu nie spełnia żadnej funkcji elektrycznej. Jest to poligon doświadczalny dla początkujących elektroników w technice lutowania elementów elektronicznych. Warto sprawdzić swoje umiejętności lutowania na płytce do nauki lutowania, a nie na działającym urządzeniu. Zestaw pozwala ćwiczyć montaż jaki i demontaż elementów elektronicznych. Można również sprawdzić działanie topników i past lutowniczych. Dobrać odpowiednią temperaturę grota do lutowania elementów SMD.

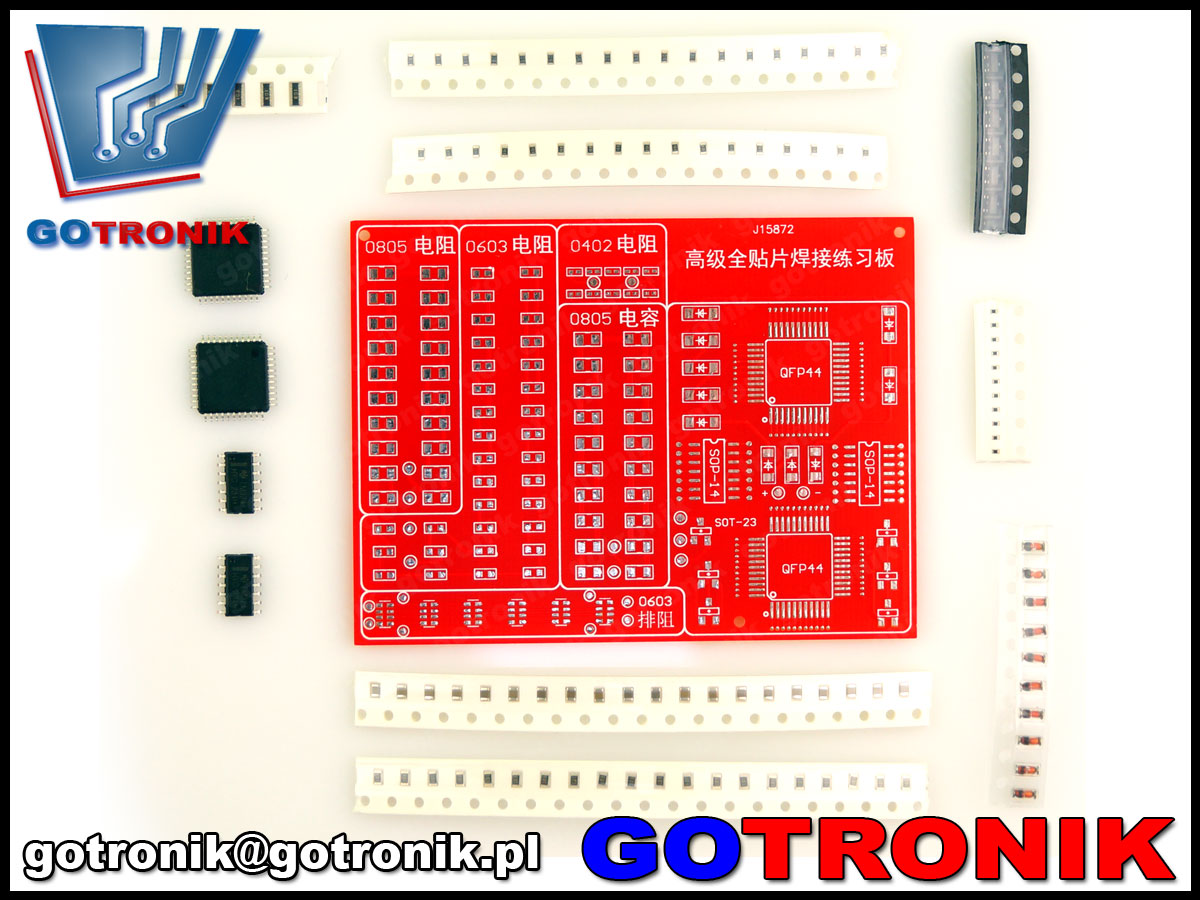

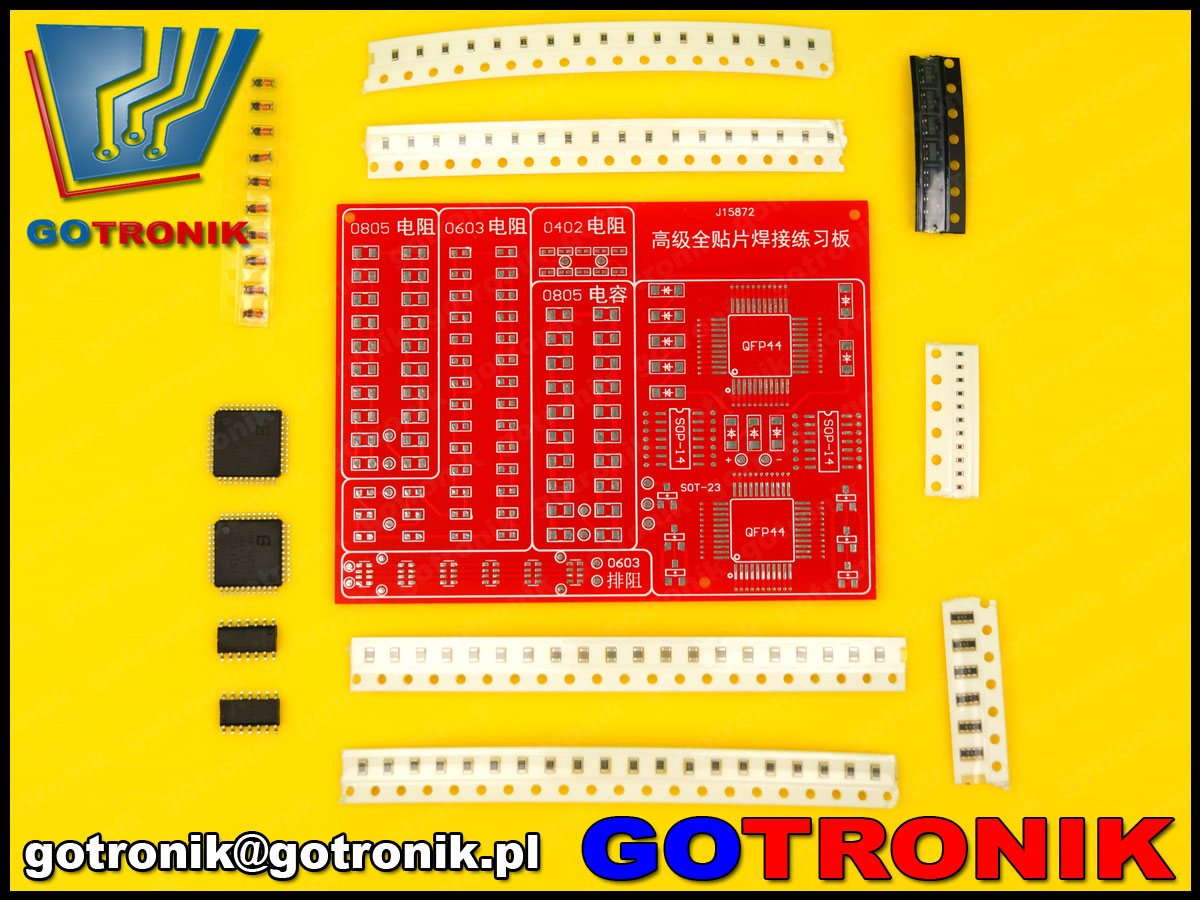

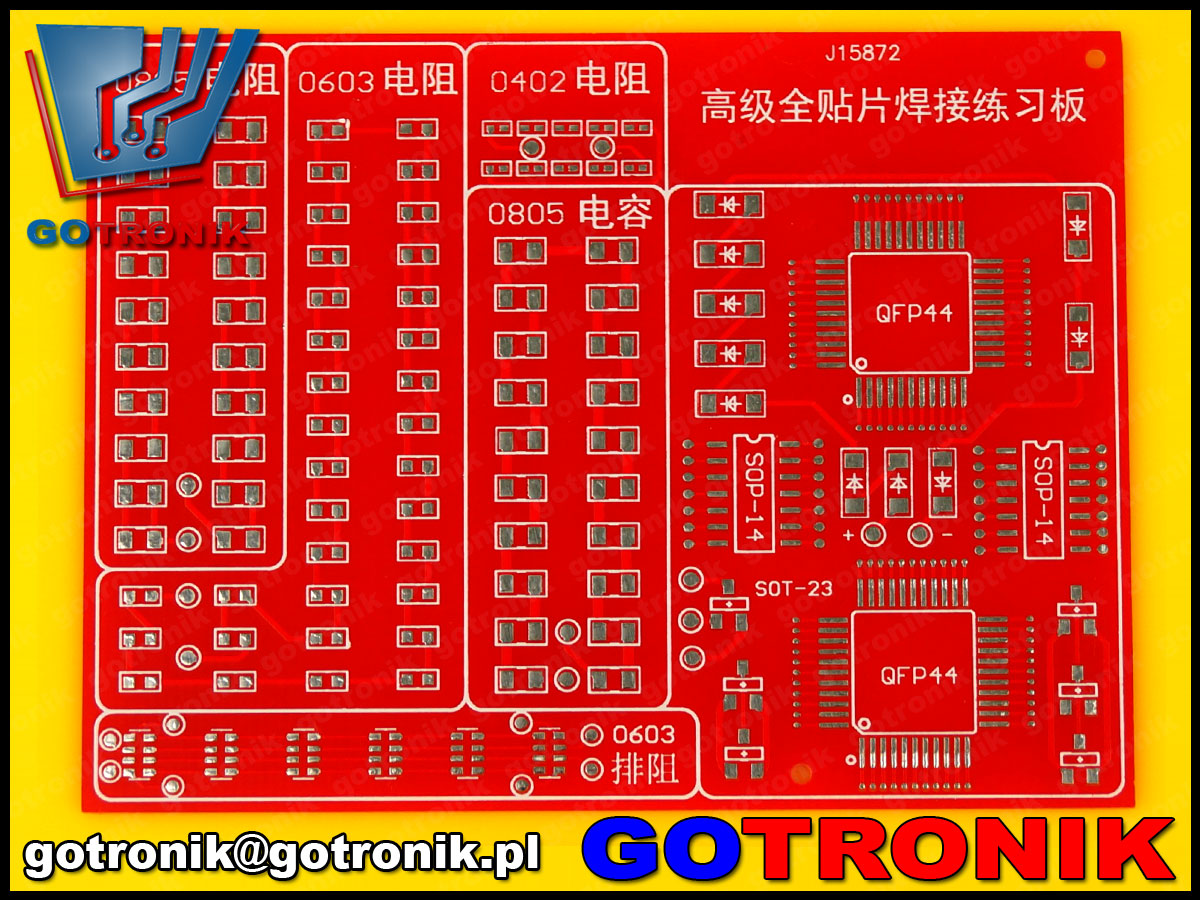

zdjęcia:
BTE-265 płytka drukowana PCB zestaw dydatkyczny do nauki lutowania podzespołów elektronicznych SMD
BTE-265 płytka drukowana PCB zestaw dydatkyczny do nauki lutowania podzespołów elektronicznych SMD
BTE-265 płytka drukowana PCB zestaw dydatkyczny do nauki lutowania podzespołów elektronicznych SMD
