Źródło napięcia odniesienia AD584JH
Cena produktu: 30,00 zł
Zamawiana ilość:
Numer katalogowy BTE-472
Producent mini moduły
Dostępność Dostępny
Stan magazynowy
Średnia ocena
Brak recenzji
Opis
Linki
Recenzje

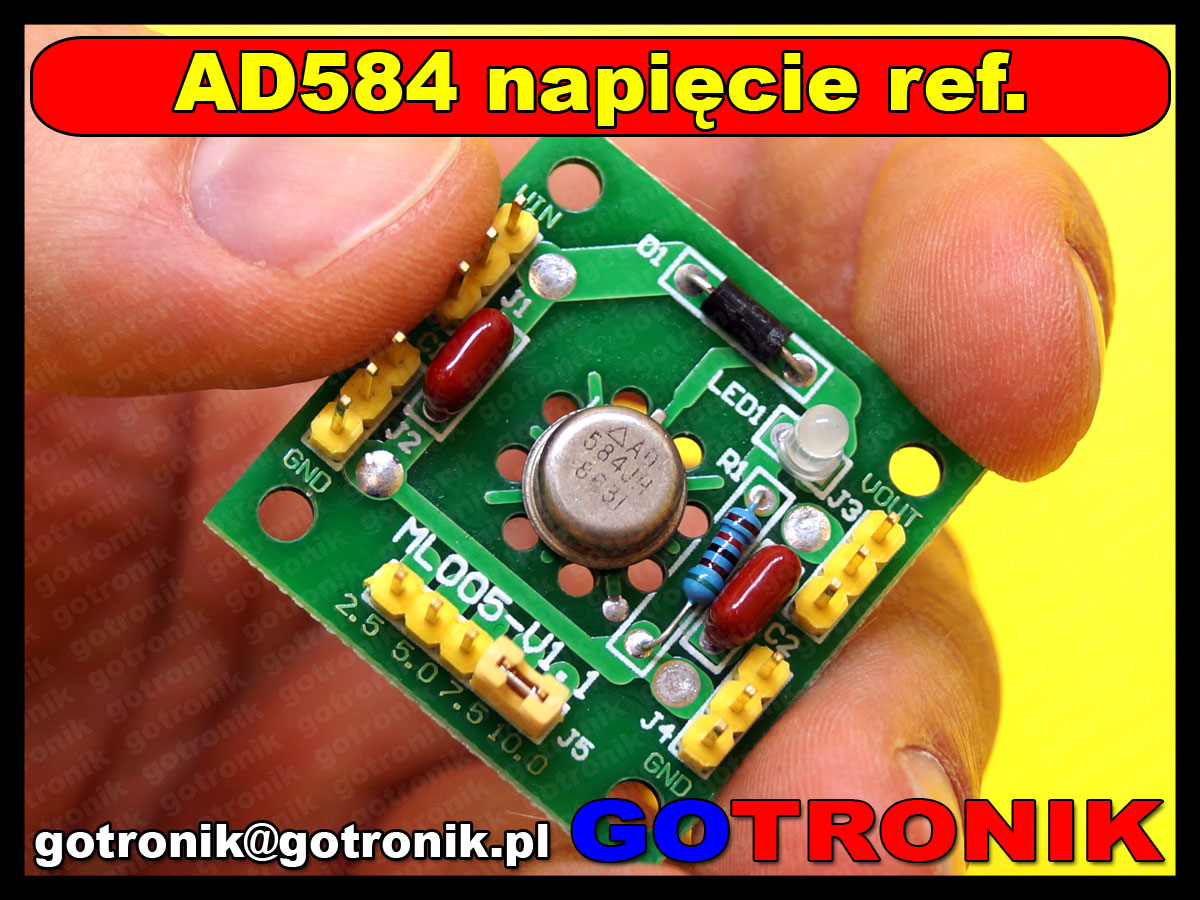

Źródło napięcia odniesienia AD584JH

BTE-472 AD584JH Napięcia Odniesienia 2.5 V/7.5 V/5 V/10V

W systemach mikroprocesorowych wykorzystuje się źródło napięcia odniesienia w przetwornikach analogowo-cyfrowych (z ang. ADC - analog digital converter). Większość mikroprocesorów posiada specjalne wyjście do podłączenia napięciowego sygnału referencyjnego. W takim wypadku gdy zależy nam na dużej dokładności przetwarzania możemy wykorzystać moduł zbudowany w oparciu o układ AD584JH produkcji Analog Device.
Źródło napięcia referencyjnego można także wykorzystać do porównania z innymi sygnałami.

Ten moduł posiada złącza wyjściowe, które bezpośrednio pasują pod końcówki przewodów pomiarowych multimetrów (gniazdo o średnicy 2mm). Możemy więc wykorzystać źródło napięcia do testowania i kalibracji woltomierzy i innych przyrządów pomiarowych.

BTE-472 AD584JH Napięcia Odniesienia 2.5 V/7.5 V/5 V/10VBTE-472 AD584JH Napięcia Odniesienia 2.5 V/7.5 V/5 V/10VBTE-472 AD584JH Napięcia Odniesienia 2.5 V/7.5 V/5 V/10V

moduł źródła napięcia odniesienia:
  • zbudowany w oparciu o AD584JH produkcji Analog Device
  • napięcie zasilania: 12V do 15V
    (należy pamiętać że napięcie zasilające powinno być wyższe niż napięcie wyjściowe referencyjne)
  • maksymalny pobór prądu ze źródła: 10mA
  • napięcia referencyjne (do wyboru): 2,5V  5,0V  7,0V  10V
  • złącze zasilania - listwa gold-pin
  • wybór wartości napięcia referencyjnego za pomocą jumpera - zworki
  • przełącznik ON/OFF
  • złącze wyjściowe gold-pin
  • w zestawie wydruk z pomiaru konkretnego egzemplarz przy pomocy miernika Agilent 34401
pdfkarta katalogowa układu AD584JH



BTE-472 AD584JH Napięcia Odniesienia 2.5 V/7.5 V/5 V/10VBTE-472 AD584JH Napięcia Odniesienia 2.5 V/7.5 V/5 V/10VBTE-472 AD584JH Napięcia Odniesienia 2.5 V/7.5 V/5 V/10V

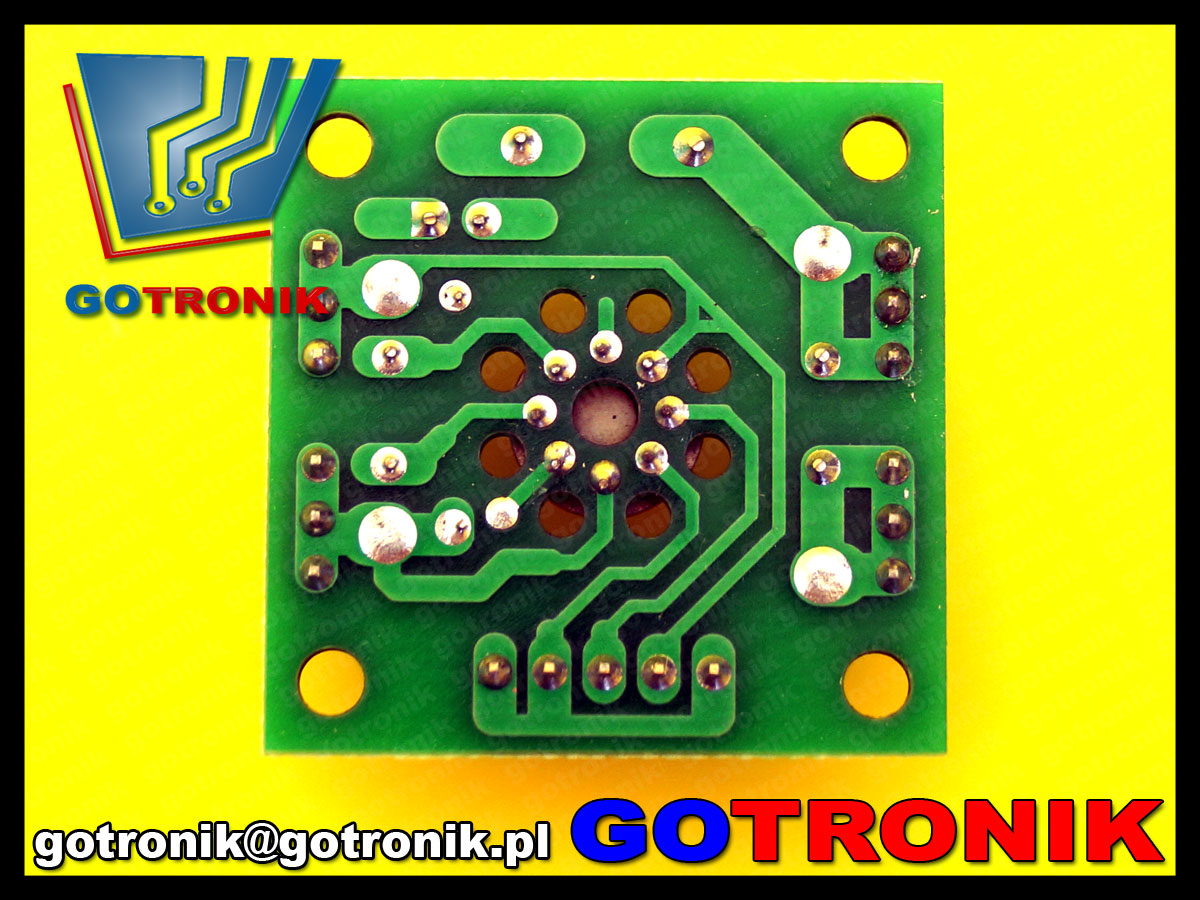

zdjęcia:
BTE-472 AD584JH Napięcia Odniesienia 2.5 V/7.5 V/5 V/10V
BTE-472 AD584JH Napięcia Odniesienia 2.5 V/7.5 V/5 V/10V
BTE-472 AD584JH Napięcia Odniesienia 2.5 V/7.5 V/5 V/10V
BTE-472 AD584JH Napięcia Odniesienia 2.5 V/7.5 V/5 V/10V
BTE-472 AD584JH Napięcia Odniesienia 2.5 V/7.5 V/5 V/10V
Nikt jeszcze nie napisał recenzji o tym produkcie.
Napisz recenzję
Data dodania produktu: 31 marzec 2017.
