16 przekaźników RS485 MODBUS RTU

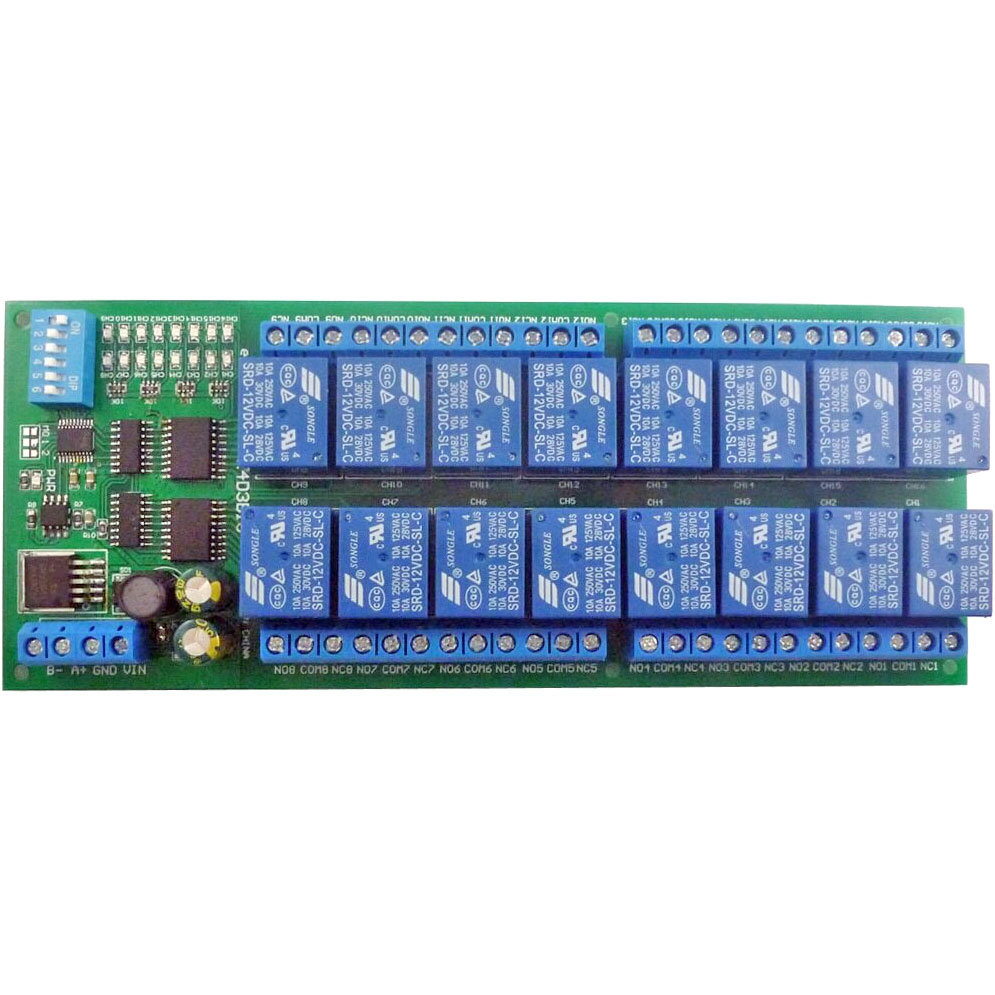

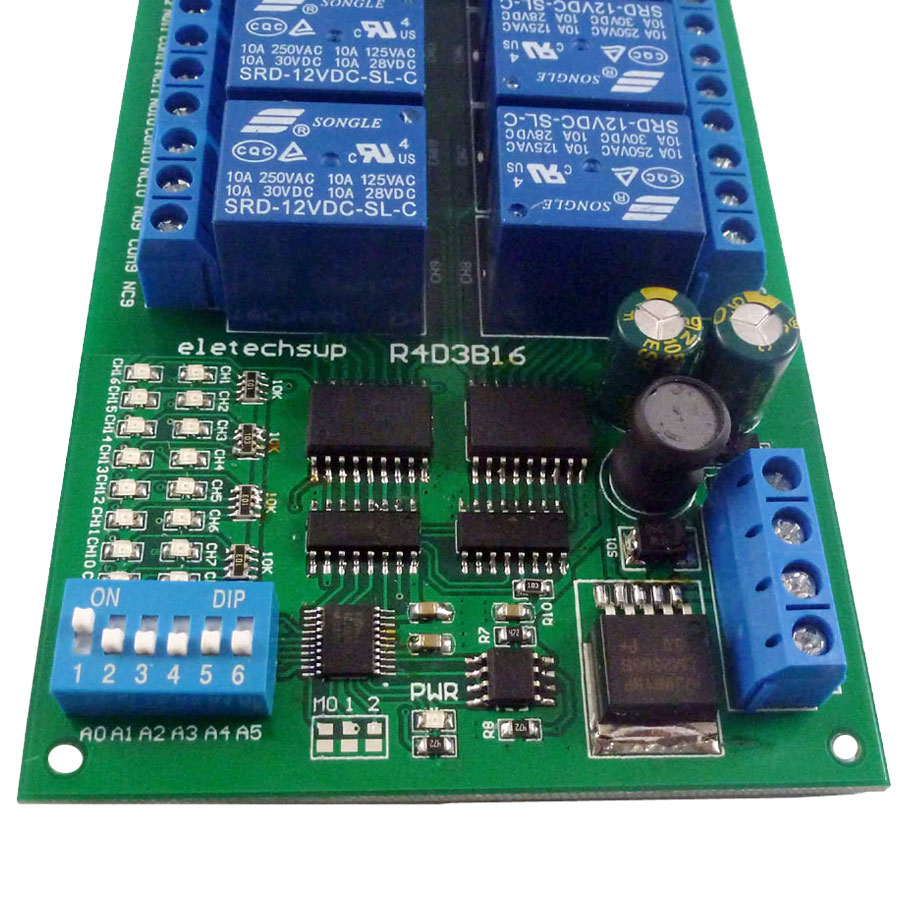

Moduł 16 przekaźników sterowanych przez RS485 MODBUS RTU AT BTE-291
Moduł 16 przekaźników sterowanych za pomocą  standardu RS485 przy pomocy protokołu MODBUS RTU lub poleceniami AT. Układ umożliwia sterowanie 16 niezależnymi urządzeniami. Moduł umożliwia ustawienie ID. Dzięki czemu  moduły można łączyć ze sobą co umożliwia sterowanie włącznie do 64 urządzeń połączonych ze sobą równolegle. Diody LED pełniące rolę wskaźnika informują o załączeniu danego przekaźnika dzięki czemu użytkownik w szybki i prosty sposób może sprawdzić które wyjścia przekaźnika są obecnie załączone. Domyślna prędkość danych wynosi 9600BPS. Prędkość tą można regulować za pomocą zworek znajdujących się na płytce. Napięcie zasilania wynosi 12V natomiast pobór prądu jest uzależniony od ilości załączonych przekaźników. Pobór prądu przy 1 przekaźniku wynosi około 31mA co przy działaniu 16 kanałów na raz daje około 500mA. Zastosowane przekaźniki SONGLE umożliwiają obciążenie ich do 10A przy napięciu 250V AC, oraz 10A przy napięciu 30V DC. Do sterowania modułem może posłużyć również program MOBUS PULL.

Moduł 16 przekaźników sterowanych przez RS485 MODBUS RTU AT BTE-291



dane techniczne:
  • moduł 16 przekaźników sterowanych przez RS485 MODBUS RTU
  • liczba kanałów: 16
  • sterowanie: RS485 protokół Modbus RTU
  • wskaźnik załączenia przekaźnika (LED)
  • przełącznik DIP Switch do ustawienia ID
  • wskaźnik zasilania dioda LED
  • złącze terminal block do podłączenia przewodów
  • napięcie zasilania 12V DC
  • 6 poleceń:
    ► open
    ► close
    ► momentary
    ► self-locking
    ► interlock
    ► delay
  • prąd roboczy:
    spoczynkowy 13mA
    przy załączonym 1 przekaźniku 31mA
    przy załączonych 2 przekaźnikach : 62mA
  • sterowanie instrukcjami MODBUS RTU oraz poleceniami AT
  • przy poleceniach AT maksymalne opóźnienie wynosi 9999s
  • polecenia
    MODBUS mozna wykonać szeregowa hipertermial (asystent szeregowy) lub dostęp MODBUS poll
    polecenia komendy AT można wprowadzić szeregowy hipertermianl
  • w trybie poleceń MODBUS można obsługiwać do 64 urządzeń równolegle
  • w trybie poleceń AT można sterować tylko 1 modułem (przełącznik w trybie master)
  • domyślna prędkość transmisji 9600BPS
  • szybkość transmisji można ustawić za pomocą zworek 2400 4800 9600 19200 BPS
  • wymiary: 180 x 72 x 20 mm
  • waga 230g
  • maksymalne obciążenie styków: 250V/10A lub 30VDC/10A
  • przekaźnik SONGLE SRD-12VDC-SL-C
  • żywotność przekaźników do 10000 przełączeń
  • przykładowe oprogramowanie do sterowania: MODBUS PULL
  • zastosowania:
    ► PLC karta rozszerzenia
    ► inteligentny dom, automatyka domowa, mądrzejszy dom;
    ► PTZ kamera IP CCTV
    ► monitorowanie bezpieczeństwa
    ► system identyfikacji
    ► silnik FW i BW
    ► automatyczne sterowanie kurtyną
    ► LED oświetlenie

opis wyprowadzeń:
Vin –  zasilanie +12V
GND – masa -
A +, B-: interfejs komunikacyjny RS485
NC - obwód wyjściowy przekaźnika normalnie zamknięty
NO – obwód wyjściowy przekaźnika normalnie otwarty
COM - wspólny styk wyjściowy przekaźnika
