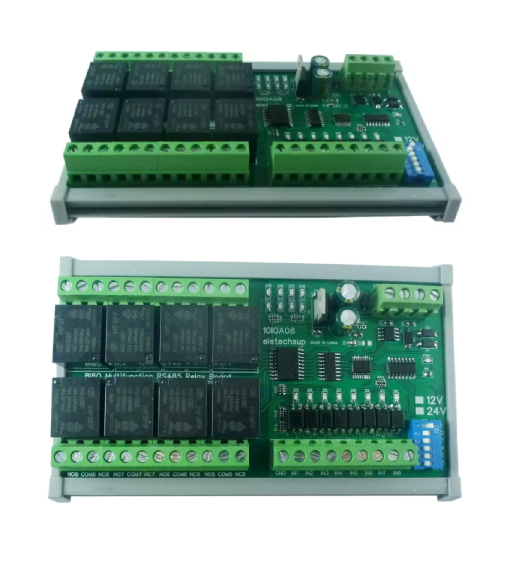

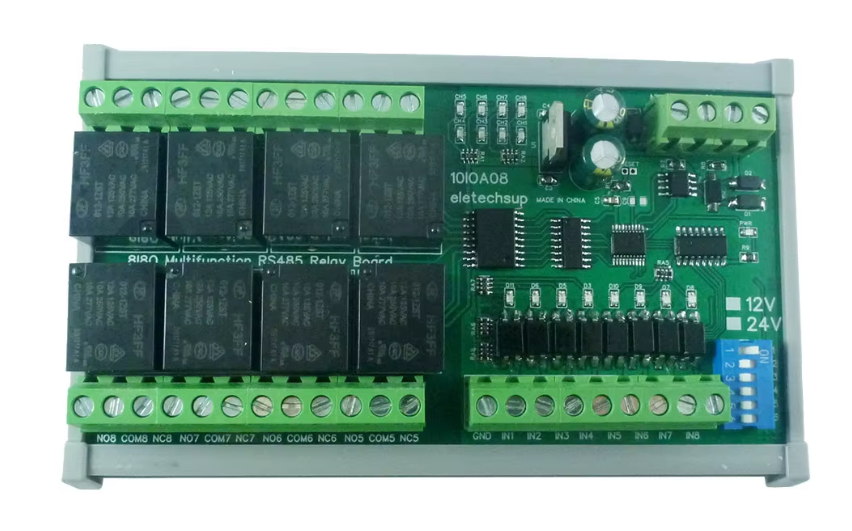

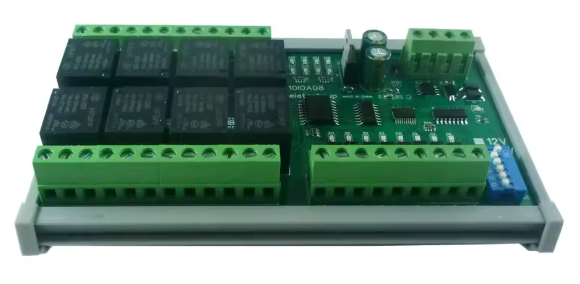

8-kanałowy moduł przekaźnikowy IO RS485 Modbus RTU 24V z obudową DIN

Urządzenie w najnowszej wersji zostało wyposażone w zintegrowane zabezpieczenie przeciwprzepięciowe zrealizowane za pomocą diod TVS, chroniące elektronikę przed skokami napięcia, a także w sprzętową zworkę RESET umożliwiającą fizyczne przywrócenie ustawień fabrycznych bez użycia komend. Warstwa programowa mikrokontrolera obsługuje szerszą paletę kodów funkcji protokołu Modbus RTU: 01, 02, 03 dla odczytu oraz 05, 06, 15, 16 dla zapisu. Za pomocą odpowiednich rejestrów moduł wspiera różne algorytmy relacji wejście-wyjście, między innymi tryb samoblokujący (domyślny), blokadę wzajemną, działanie chwilowe oraz proste odwzorowanie wyjście=wejście. Układ zapewnia również głęboką modyfikację parametrów interfejsu UART – pozwala na zmianę prędkości transmisji od 2400 aż do 115200 BPS, regulację bitu parzystości None, Even, Odd oraz zdefiniowanie okna czasowego wysyłania/odbierania danych do wartości 1000 ms.

Szczegółowa specyfikacja techniczna

• - Wersja wraz z obudową na szynę DIN (Rail Box)
• - Napięcie robocze układu 24 V DC
• - Pobór prądu 14 mA (w trybie czuwania), 40 mA (jeden przekaźnik) do 226 mA (wszystkie 8 przekaźników)
• - Wejścia: 8 portów cyfrowych z izolacją optoelektroniczną, stan aktywny niski (NPN)
• - Wyjścia: 8 wzmocnionych przekaźników elektromagnetycznych o zwiększonej żywotności styków
• - Maksymalne obciążenie styków roboczych: 10 A przy 250 V AC / 125 V AC / 30 V DC / 28 V DC / 12 V DC
• - Magistrala szeregowa UART RS485
• - Możliwość podłączenia do 64 jednostek w układzie równoległym
• - Standardowy protokół Modbus RTU
• - Kodowanie funkcji Modbus RTU: zapis (05, 06, 15, 16), Odczyt (01, 02, 03)
• - Szybkość transmisji: 2400, 4800, 9600 (wartość domyślna), 19200, 38400, 57600, 115200 BPS
• - Konfiguracja parzystości bitów: brak parzystości, Parzystość parzysta, Parzystość nieparzysta
• - Konfiguracja czasu transmisji: czas cyklu Tx/Rx modyfikowalny do 1000 ms
• - Obsługiwane relacje stanów: tryb samoblokujący, blokada wzajemna, tryb chwilowy, odtwarzanie stanu (wyjście=wejście)
• - Ochrona przeciwprzepięciowa TVS anti-surge na płytce
• - Zworka RESET do sprzętowego czyszczenia konfiguracji do ustawień fabrycznych
• - Zgodność z programem Modbus Poll oraz narzędziem Serial HyperTerminal (wymagany asystent z sumą CRC)

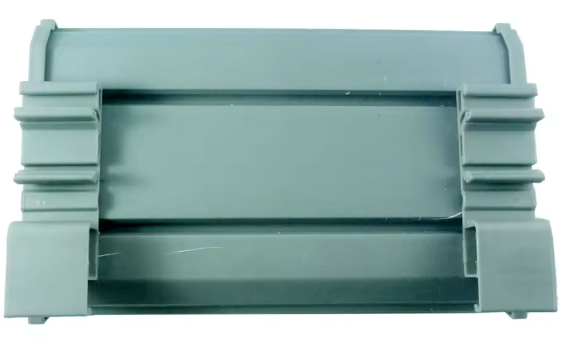

• - Kompatybilność obudowy (UM72): DIN35 oraz C45
• - Wymiary modułu w obudowie: 138 mm x 82 mm x 40 mm
• - Waga urządzenia z obudową: 239 g
