Adapter wielofunkcyjny Pi5 Adapter PCIe do M.2 Waveshare

Zaawansowana obsługa pamięci masowej NVMe

Model Pi5 Connector Adapter (C) to zaawansowana płytka rozszerzeń typu "baseboard", zaprojektowana do pełnej integracji z minikomputerem Raspberry Pi 5. Kluczową funkcjonalnością urządzenia jest obsługa szybkich dysków półprzewodnikowych wykorzystujących protokół NVMe M.2 Solid State Drive, co stanowi znaczące ulepszenie względem standardowych kart pamięci. Adapter wyposażono w gniazdo M.2 z kluczem M-Key, które jest kompatybilne z dyskami w trzech standardowych formatach fizycznych: 2230, 2242 oraz 2280. Dzięki wykorzystaniu interfejsu PCIe (16-pin), moduł umożliwia nie tylko szybki odczyt i zapis danych, ale także wspiera funkcję bootowania systemu operacyjnego bezpośrednio z dysku SSD, co drastycznie zwiększa responsywność całego układu.

Profesjonalne interfejsy wideo i zasilania

Urządzenie rozwiązuje problem zarządzania okablowaniem w profesjonalnych instalacjach, integrując dwa pełnowymiarowe porty HDMI obsługujące rozdzielczość 4K. Pozwala to na wyeliminowanie podatnych na uszkodzenia przejściówek micro-HDMI, zapewniając stabilne połączenie z dwoma monitorami jednocześnie. W kwestii zasilania, inżynierowie Waveshare zastosowali redundantne podejście: płytkę można zasilać poprzez standardowy port USB Type-C lub, co kluczowe w zastosowaniach przemysłowych, poprzez złącze śrubowe (Screw Terminal). Taka konfiguracja umożliwia elastyczne dopasowanie źródła energii do specyfiki projektu, np. bezpośrednio z zasilacza buforowego czy szyny DIN.



Rozbudowane funkcje sterowania i diagnostyki

Konstrukcja adaptera uwzględnia potrzeby zaawansowanych użytkowników, oferując dodatkowe interfejsy wyprowadzone bezpośrednio na laminacie. Do dyspozycji oddano 4-pinowe złącze wentylatora, które umożliwia sterowanie aktywnym chłodzeniem, co jest niezbędne przy pracy z wydajnymi dyskami NVMe generującymi ciepło. Dodatkowo, na płytce znajduje się 3-pinowe złącze UART, ułatwiające debugowanie systemu i komunikację szeregową bez konieczności ingerencji w piny GPIO samego Raspberry Pi. O statusie pracy urządzenia informują wbudowane diody LED: PWR (sygnalizacja zasilania) oraz ACT (sygnalizacja aktywności dysku), co ułatwia szybką diagnostykę wizualną.

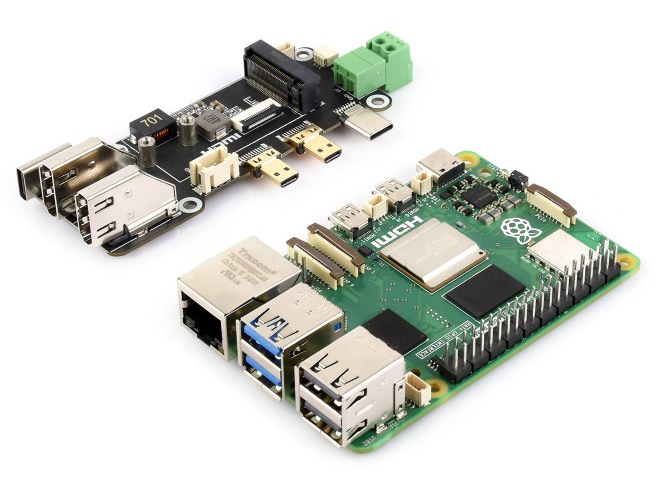

Zdjęcie poglądowe*

Kluczowe cechy produktu

• ✓ Protokół dysku: Pełne wsparcie dla NVMe M.2 Solid State Drive
• ✓ Formaty dysków: Kompatybilność z rozmiarami 2230, 2242 oraz 2280
• ✓ Wydajność: Wysoka prędkość odczytu/zapisu oraz obsługa bootowania systemu z SSD
• ✓ Wyjścia wideo: Zintegrowane dwa pełnowymiarowe porty HDMI (4K Support)
• ✓ Zasilanie przemysłowe: Możliwość zasilania przez złącze śrubowe lub USB-C
• ✓ System chłodzenia: Wbudowany interfejs sterowania wentylatorem (4-pin)
• ✓ Diagnostyka: Wyprowadzone złącze UART oraz diody statusowe PWR/ACT
•

Specyfikacja techniczna

Szczegółowe parametry modelu Pi5 Connector Adapter (C)
Kompatybilność platformy	Dedykowany wyłącznie dla Raspberry Pi 5
Interfejs dyskowy	Slot M.2 (Klucz M) obsługujący protokół NVMe
Obsługiwane rozmiary SSD	2230 / 2242 / 2280
Interfejsy wideo	2x Pełnowymiarowe HDMI (wsparcie dla 4K)
Wejścia zasilania	1x Port USB Type-C (5V) 1x Złącze śrubowe Screw Terminal (5V)
Interfejsy dodatkowe	1x Złącze wentylatora (4-pin header) 1x Złącze UART (3-pin header) 1x Złącze GPIO (przelotowe) 1x Gniazdo PCIe 16-pin
Sygnalizacja stanu	Dioda PWR (zasilanie), Dioda ACT (status pracy dysku)

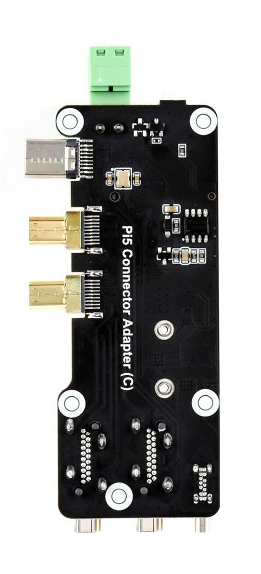

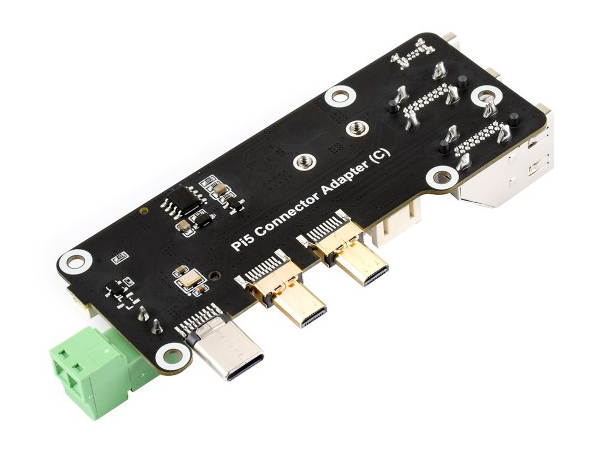

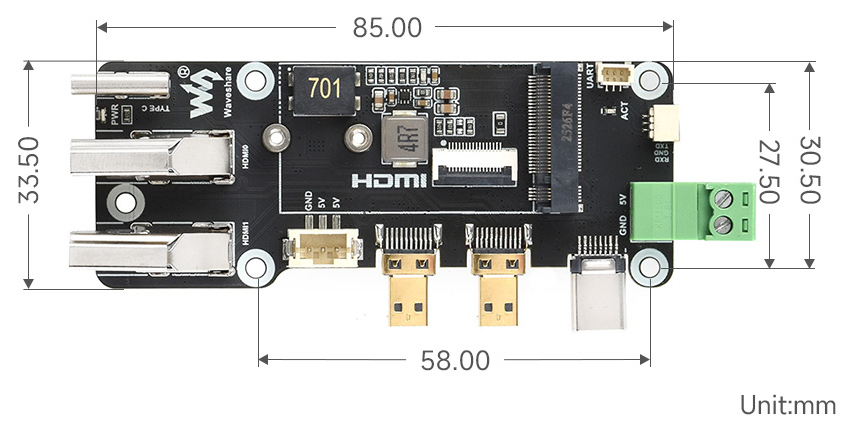

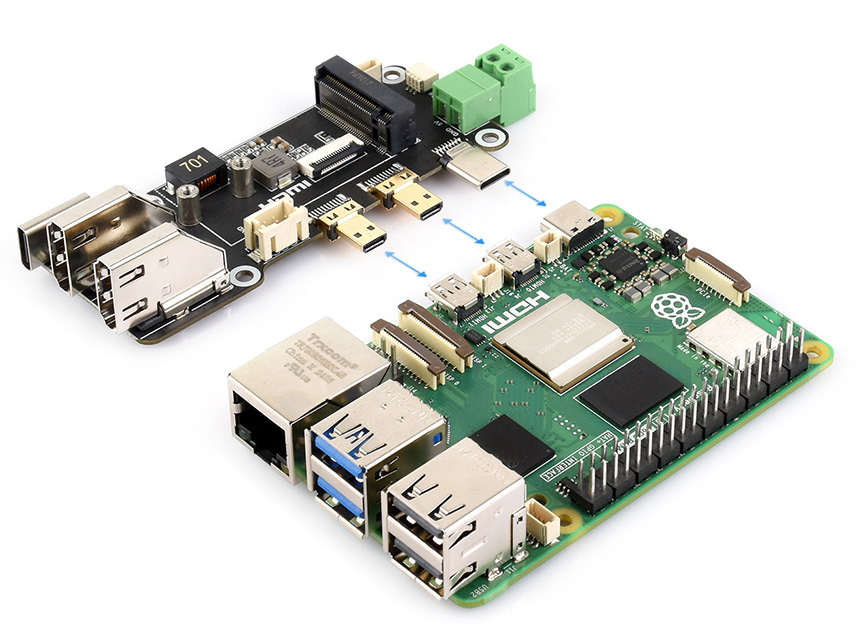

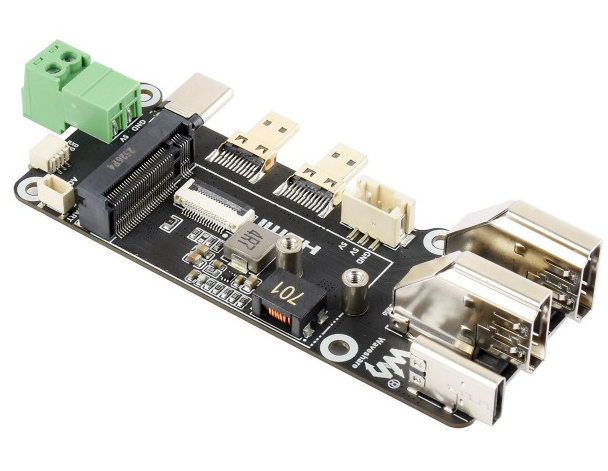

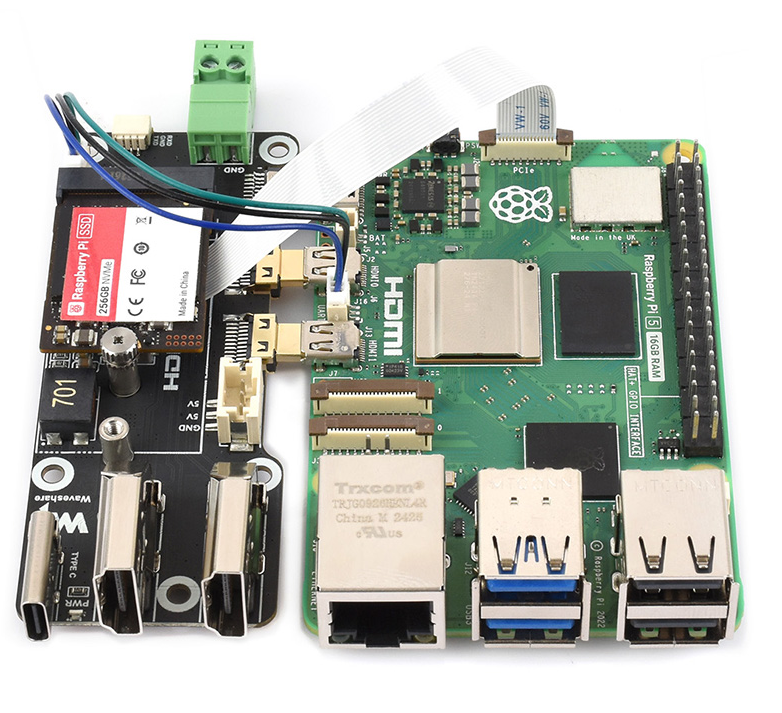

Przykładowe zdjęcia*


Zawartość zestawu: 1 x Adapter Pi5 Connector Adapter (C) 1 x Zestaw śrub montażowych  1 x Taśma 16Pin-Cable (długość 100mm) 1 x Przewód 3Pin-Squid-Cable 1 x Oryginalne opakowanie
