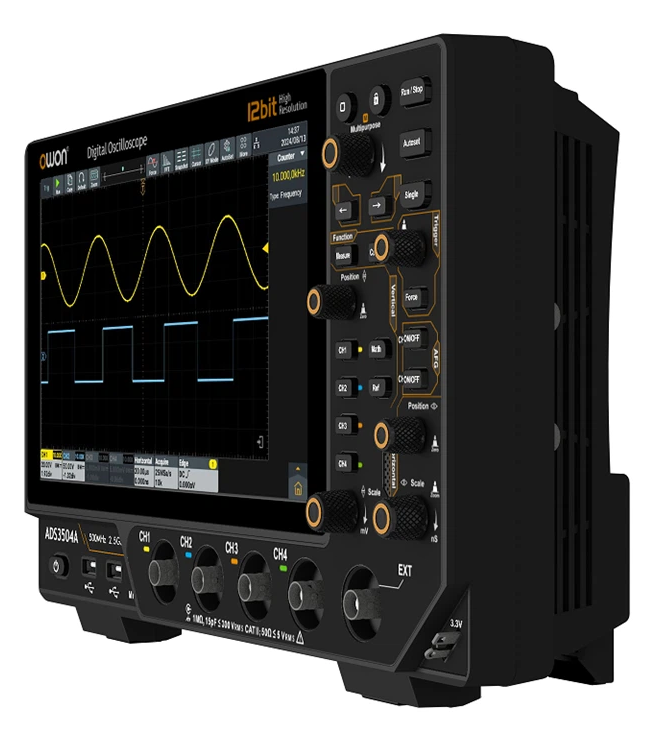

ADS3202A oscyloskop cyfrowy 2x200MHz 2.5GSa/s 12-bit z generatorem arbitralnym OWON

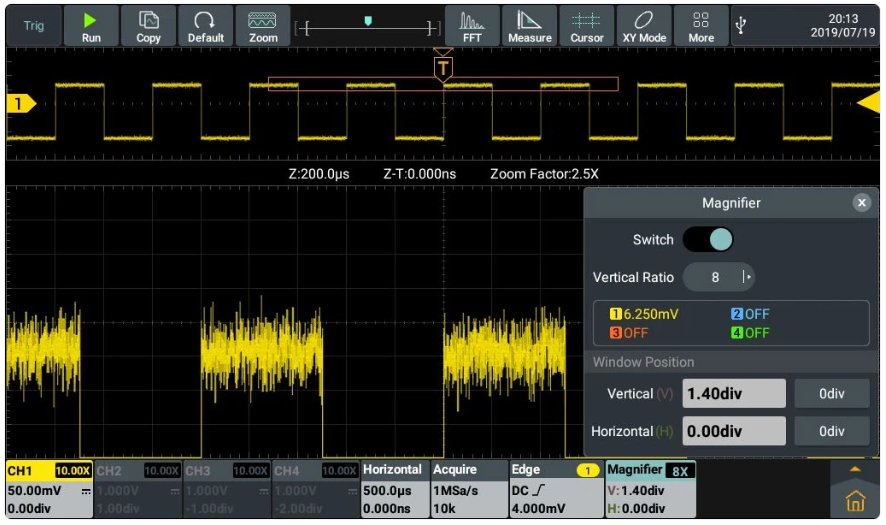

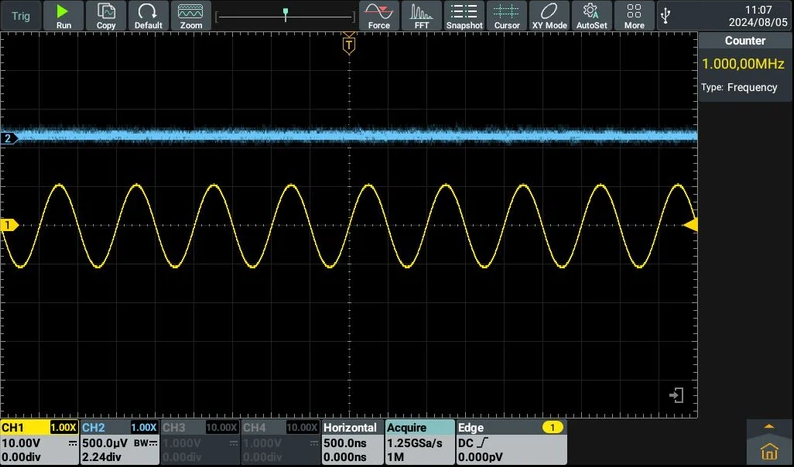

Oscyloskop cyfrowy OWON ADS3202A to zaawansowane urządzenie pomiarowe z serii ADS3000A, które integruje w sobie funkcje oscyloskopu, 2-kanałowego generatora arbitralnego  50MHz, multimetru, licznika częstotliwości, analizatora widma FFT oraz analizatora protokołów. Model ten wyróżnia się wysoką rozdzielczością pionową wynoszącą 12-bit, co pozwala na znacznie dokładniejsze odwzorowanie sygnałów w porównaniu do standardowych oscyloskopów 8-bitowych. Urządzenie pracuje pod kontrolą systemu Android, co w połączeniu z dużym, 10.1-calowym ekranem dotykowym, zapewnia intuicyjną obsługę gestami oraz łatwe zarządzanie plikami i pomiarami.

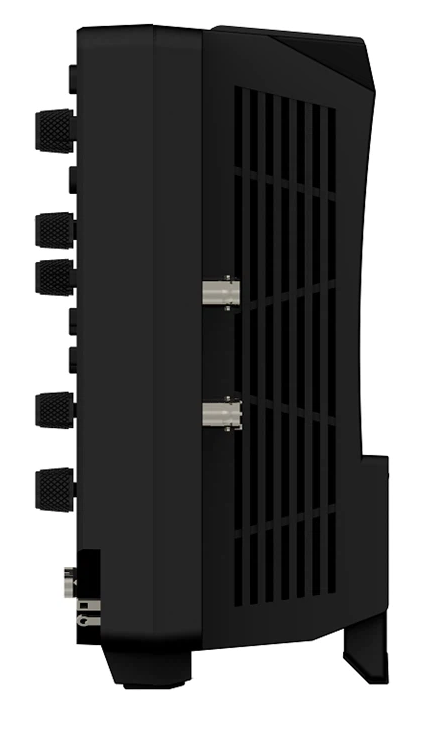

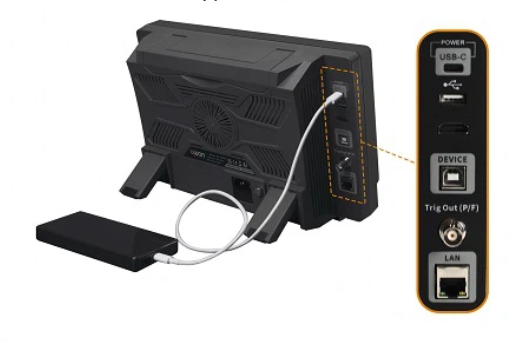

Model ten oferuje imponujące parametry akwizycji danych, w tym prędkość próbkowania w czasie rzeczywistym do 2.5 GSa/s oraz długość rekordu pamięci wynoszącą aż 100 Mpts. Obudowa urządzenia została zaprojektowana z myślą o maksymalnej funkcjonalności – wyposażona jest w porty USB Host i Device, złącze LAN, wyjście HDMI oraz port USB-C służący do zasilania, co umożliwia pracę z wykorzystaniem powerbanku. Dzięki wbudowanemu generatorowi fal dowolnych (AG), oscyloskop obsługuje również funkcję Bode Plot (wykres Bodego), niezbędną do analizy odpowiedzi częstotliwościowej układów. Dodatkowym atutem jest wbudowany głośnik i mikrofon oraz obsługa myszy i klawiatury, co czyni go kompletną stacją roboczą.




Głęboka pamięć – równowaga między ogólnym podglądem a szczegółami

Nowy standard głębokości pamięci wynoszący 100 Mpkt pozwala na rejestrację dłuższych odcinków sygnału i powiększanie detali, zapewniając balans między widokiem całości a szczegółowością

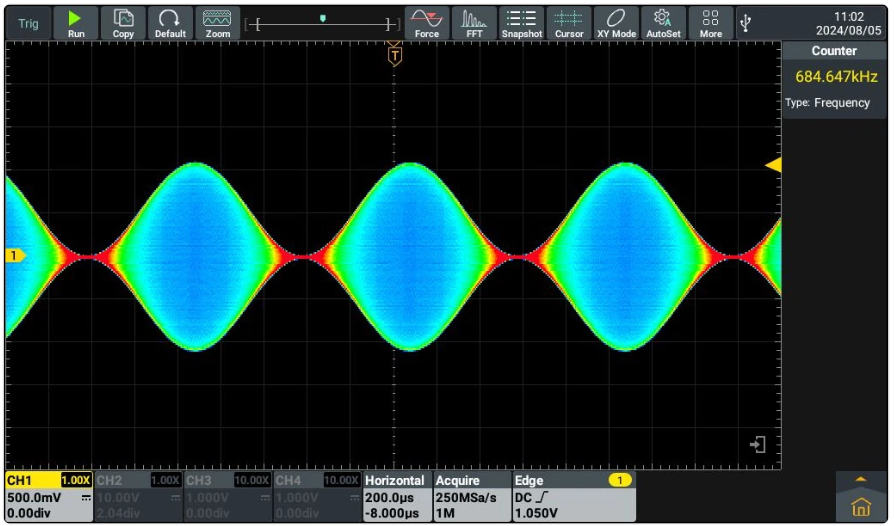

Wychwyć anomalie i dostrzeż każdy szczegół

W trybie wysokiej szybkości prędkość odświeżania przebiegów osiąga 500 000 wfms/s, co zapewnia wyraźną rejestrację zmian sygnału

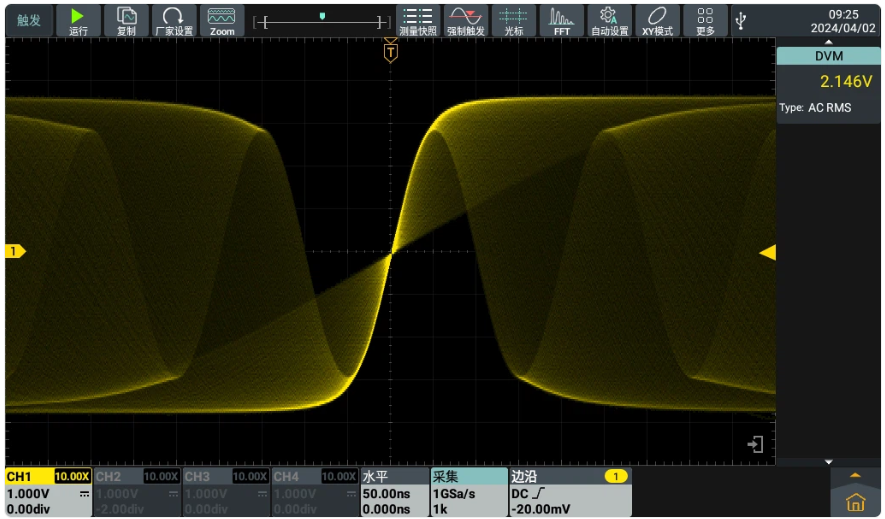

Wyświetlanie w 256 poziomach szarości oraz kolorowa poświata pozostawiająca długie ślady

Ułatwia to obserwację trendów sygnału w czasie, zwłaszcza podczas monitorowania szybkich zmian lub stanów nieustalonych

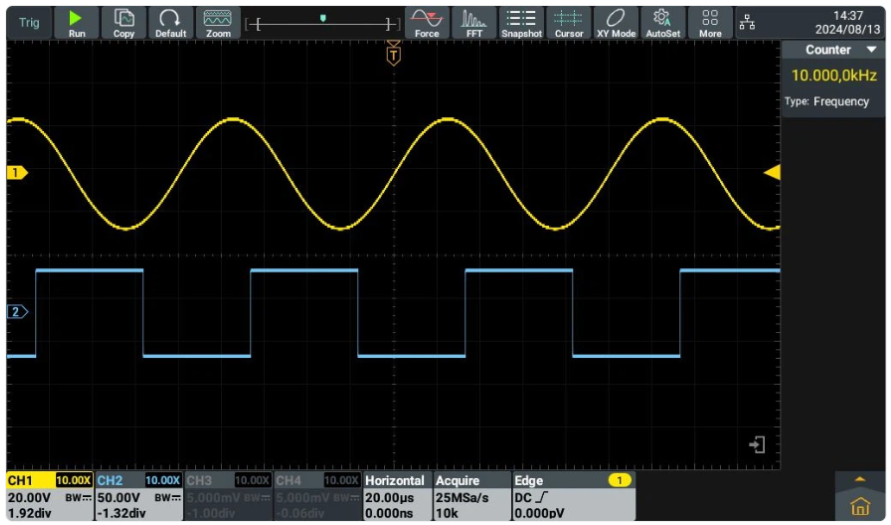

Oscyloskop

200 MHz

Częstotliwość próbkowania w czasie rzeczywistym do 2,5 GSa/s. 2 kanały analogowe oraz 1 kanał EXT. Głębokość pamięci do 100 Mpkt (w standardzie). Maksymalna szybkość odświeżania przebiegów wynosząca 500 000 wfms/s.

Cyfrowy woltomierz Obsługuje statystyki woltomierza cyfrowego, funkcje alarmowe oraz typy pomiarów takie jak: AC RMS, DC oraz AC+DC RMS.	Precyzyjny licznik częstotliwości 6-cyfrowy, precyzyjny licznik częstotliwości Obsługa statystyk wartości maksymalnej i minimalnej częstotliwości

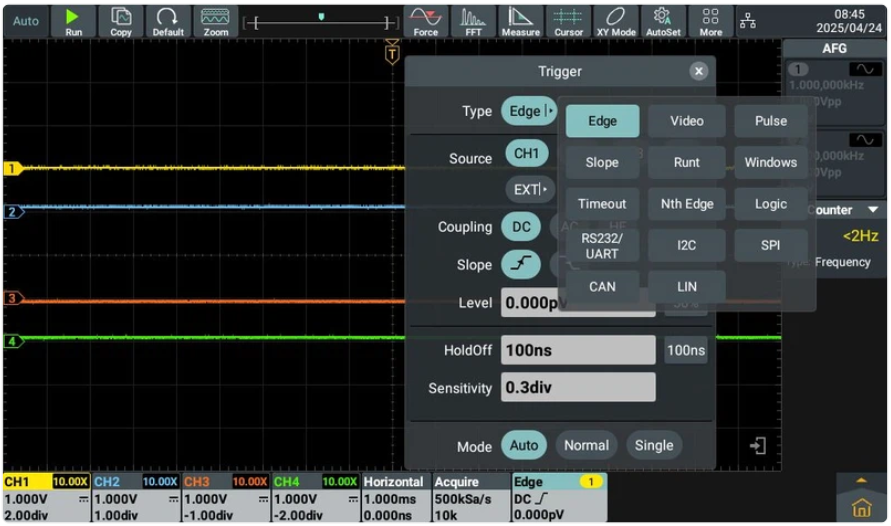

Wiele trybów wyzwalania i dekodowanie sprzętowe

Obsługuje wyzwalanie edge, video, pulse, runt, slope, windows, timeout, Nth edge, logic, oraz magistralami RS232/UART, I2C, SPI, CAN i LIN. Dwukanałowe dekodowanie sprzętowe obejmuje protokoły UART, I2C, SPI, CAN oraz LIN

Parametry:

• Marka: OWON
• Model: ADS3202A
• Rozdzielczość pionowa: 12-bit
• System operacyjny: Android z obsługą Multi-touch
• Wyświetlacz: 10.1 cala LCD (1024x600)
• Długość rekordu pamięci: 100 Mpts
• Szybkość odświeżania przebiegów: do 500,000 wfms/s
• Generator fal (AG): 2 kanały, 50 MHz, 160 MSa/s, 14-bit
• Funkcja Bode Plot: TAK (wymaga generatora)
• Próbkowanie (Sample Rate): do 2.5 GSa/s (kanał pojedynczy)
• Dekodowanie magistral: RS232/UART, I2C, SPI, CAN, LIN
• Typy wyzwalania: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, Serial, RS232/UART, I2C, SPI CAN, LIN
• Pomiary automatyczne: 43 typy, statystyki, operacje matematyczne

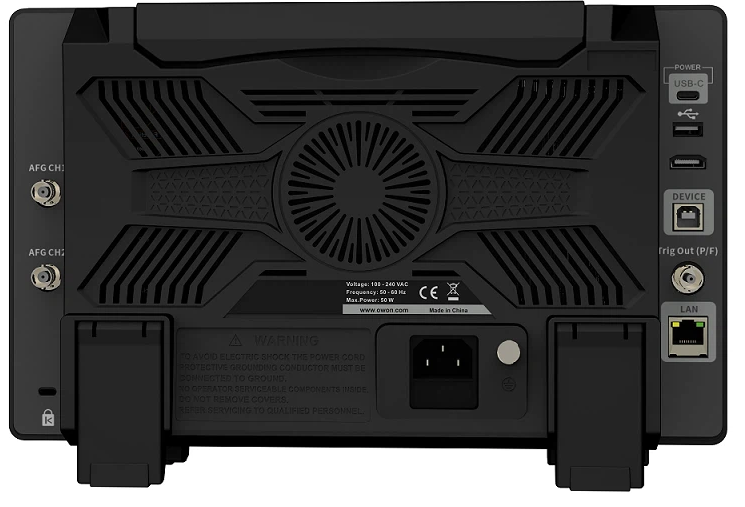

• Interfejsy: HDMI, USB Host x3, USB Device, LAN, Trig Out
• Zasilanie: 100V-240V AC lub USB Type-C (obsługa protokołu handshake 12V/4A)
• Wymiary: 325mm x 209mm x 111.5mm
• Waga: ok. 3.2 kg
• Multimedia: Wbudowany mikrofon i głośnik
• Woltomierz cyfrowy: 4 cyfry (ACV/DCV)
• Licznik częstotliwości: 6-cyfrowy

Specyfikacja

Oscyloskop - Specyfikacja
System Pionowy
Pasmo analogowe	200 MHz
Czas narastania	≤ 1.75 ns
Rozdzielczość pionowa	12 bitów
Czułość pionowa	500 µV/div ～ 10 V/div [1]
Zakres przesunięcia	±2 V (500 µV/div – 50 mV/div) ±20 V (100 mV/div – 500 mV/div) ±200 V (1 V/div – 10 V/div)
Sprzężenie wejścia	DC, AC, Ground
Impedancja wejściowa	1 MΩ ±2% || 15 pF ±5 pF 50 Ω ±2%
Maksymalne napięcie wejściowe	1MΩ: ≤ 300 Vrms 50Ω: ≤ 5 Vrms
Ustawienia tłumienia sondy	Common: 10µX - 50kX (sekwencja 1-2-5) Custom: 1.00µX - 1.00MX
Ograniczenie pasma	20 MHz, pełne pasmo
Dolna częstotliwość (AC, -3dB)	≥ 10 Hz (na BNC)
Dokładność wzmocnienia DC	≤1 mV: 3% 2 mV: 2% ≥5 mV: 1.5%
Dokładność DC	Delta V (≥16 przebiegów): ±(3% odczytu + 0.05 dz)
Izolacja kanał-kanał	50 Hz: 100:1 | 10 MHz: 40:1
Opóźnienie międzykanałowe	150 ps (typowe)
Inwersja przebiegu	Wspierana
Uwaga [1]	500 µV/div to cyfrowe powiększenie zakresu 1mV/div.
System Poziomy
Prędkość skanowania (s/div)	500 ps/div - 1000s/div (krok 1-2-5)
Dokładność podstawy czasu	±1 ppm (typowa, +25℃)
Zakres próbkowania	0.05 Sa/s ～ 2.5 GSa/s
Głębokość pamięci	Maksymalnie 100 Mpts
Dokładność pomiaru interwału (△T)	Pojedynczy: ±(1 interwał + |dokładność|×odczyt + 0.6ns) Średnia >16: ±(1 interwał + |dokładność|×odczyt + 0.4ns)
System Akwizycji
Tryby akwizycji	Sample, Peak, High Res, Average, Segmentation
Maks. próbkowanie Real-time	Pojedynczy kanał: 2.5 GSa/s Podwójny kanał: 1.25 GSa/s
Szybkość przechwytywania	Maks. 50,000 wfms/s
Długość rekordu	1k, 10k, 100k, 1M, 10M, 100M (dynamiczna)
Interpolacja	Auto, Sinx/x, x
System Wyzwalania
Źródło wyzwalania	CH1, CH2, CH3, CH4, EXT TRIG, AC Lines
Tryby wyzwalania	Auto, Normal, Single
Typy wyzwalania	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN
Ustawienie poziomu 50%	Sygnał wejściowy ≥ 50 Hz
Holdoff	100 ns do 10 s
Czułość wyzwalania	0.3 div ~ 10 div
Zakres offsetu wyzwalania	Internal: ±5 działek EXT: ±2V EXT/5: ±10V
Szczegóły typów wyzwalania
Edge	DC, AC, HF; Rising, Falling
Video	NTSC (1-525), PAL/SECAM (1-625)
Pulse / Slope / Runt	Warunki: >, <, =; Czas: 30 ns do 10 s
Windows	Wejście/Wyjście z amplitudy; Czas: 30 ns do 10 s
Timeout / Nth Edge	Idle Time: 30 ns do 10 s; Edge: 1-128
Logic	AND, OR, XOR, XNOR; H, L, X, Rising, Falling; Output: True/False/>/<
RS232/UART	Normal/Inverted; Start, Error, Data; 5-8 bitów; Baud Custom
I2C	Start, Restart, Stop, Ack, Addr, Data; Adres 7/8/10 bit
SPI	Timeout; Dane 4-32 bit; Timeout: 30ns-10s
CAN	CAN_H/L/TX/RX/DIFF; Start, Type, Data, ID, Error; Baud Custom; Sample 0.5-95%
LIN	Ver 1.X/2.X; Break, ID, Data Error; Baud Custom

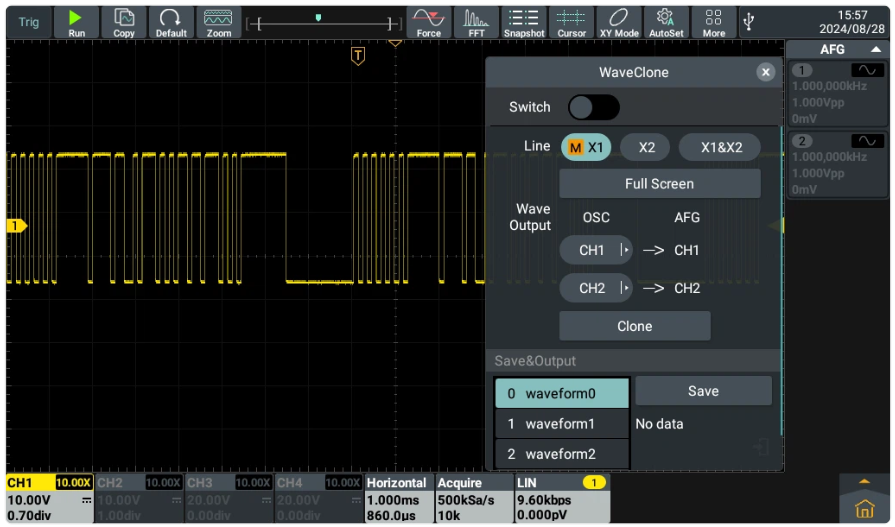

Generator Przebiegów
Liczba kanałów	2 kanały
Próbkowanie / Rozdzielczość	160 MSa/s / 14 bitów
Maks. częstotliwość	50 MHz
Przebiegi standardowe	Sinus, Prostokąt, Piła, Impuls, Szum, Arbitralne (28 wbudowanych)
Zakres częstotliwości	Sinus: 1µHz-50MHz Prostokąt: 1µHz-20MHz Impuls/Arb: 1µHz-10MHz Piła: 1µHz-1MHz
Amplituda (High Z / 50Ω)	High Z: 2mV-10Vpp (≤10MHz); 2mV-5Vpp (≤50MHz) 50Ω: 1mV-5Vpp (≤10MHz); 1mV-2.5Vpp (≤50MHz)
Modulacja	AM, FM, PM, FSK, Sweep, Burst
Szczegóły Modulacji	AM/FM/PM Depth/Dev: konfigurowalne FSK Rate: 2mHz-100kHz Sweep: Linear/Log, 1ms-500s Burst: N-cycle (1-60000), Infinite

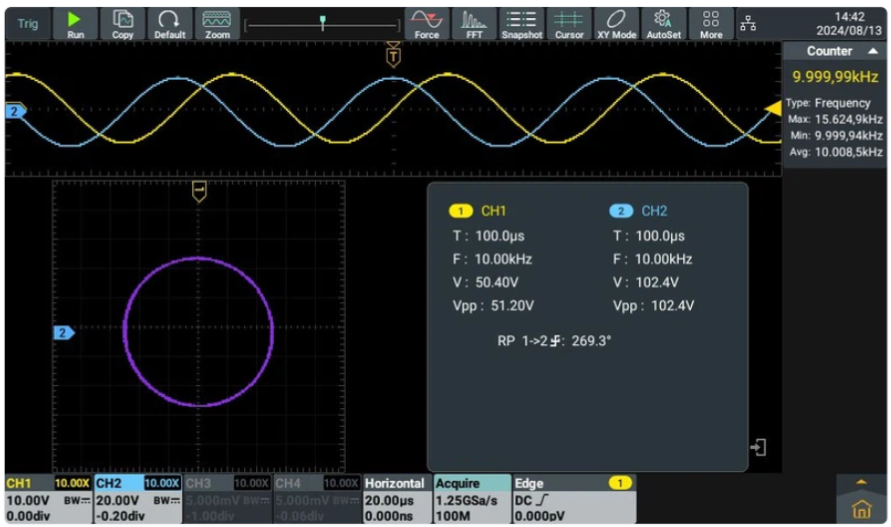

Pomiary, Analiza i Dekodowanie
Kursory	△V, △T, △T&△V, Auto cursor (Manual, Tracing)

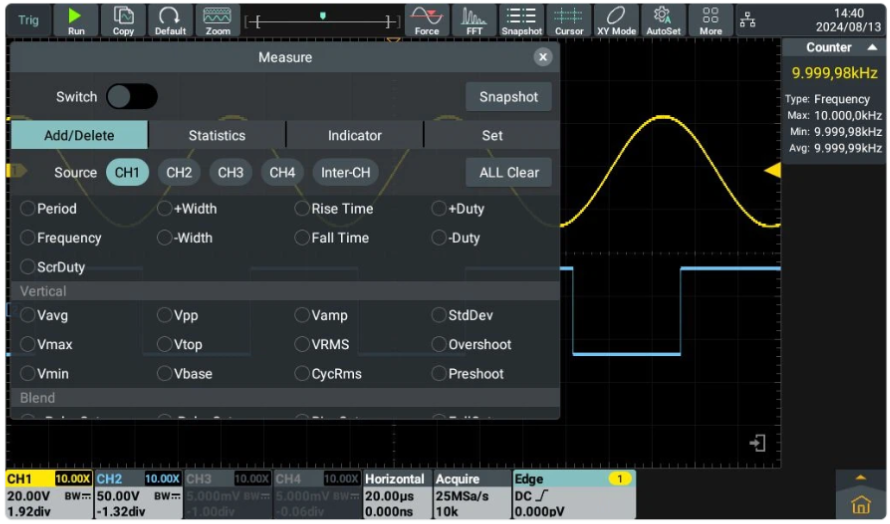

Pomiary automatyczne	43 typy (max 8 jednocześnie); Źródło: CH1-CH4
Lista pomiarów	Pionowe: Vavg, Vpp, Vamp, StdDev, Vmax, Vmin, Vrms, Overshoot itp. Poziome: Period, Freq, Rise/Fall Time, Width +/-, Duty +/- itp. Mieszane: Delay, Phase, PulseCnt, Area itp.

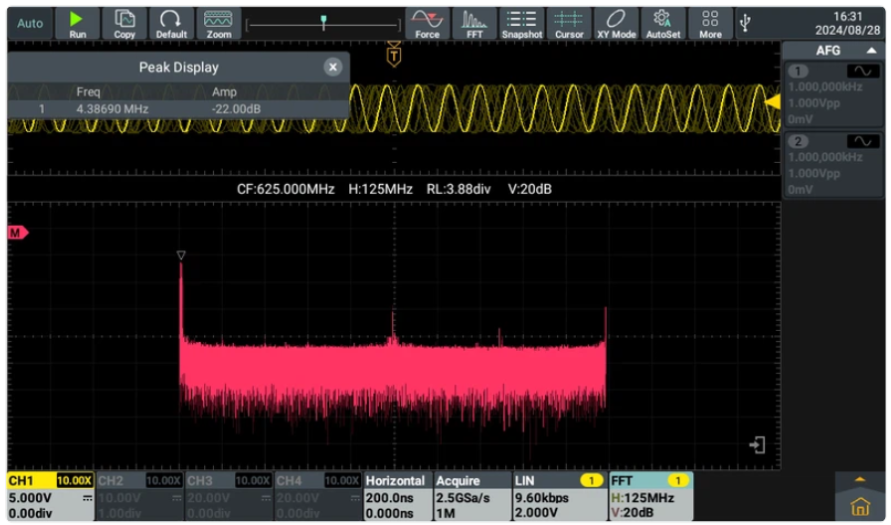

Matematyka	+, -, *, /, Logic (&&, ||, !, ^), FFT (Vrms/dBVrms, Rad/Deg), Filtry (LP, HP, BP, BR), Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined
Analiza Pass/Fail	Test maski, statystyki, wyjście (Stop, Buzzer, Screenshot)
Gradacja kolorów	16 poziomów intensywności / 256 kolorów
Dekodowanie (2 tory)	RS232/UART, I2C, SPI, LIN, CAN

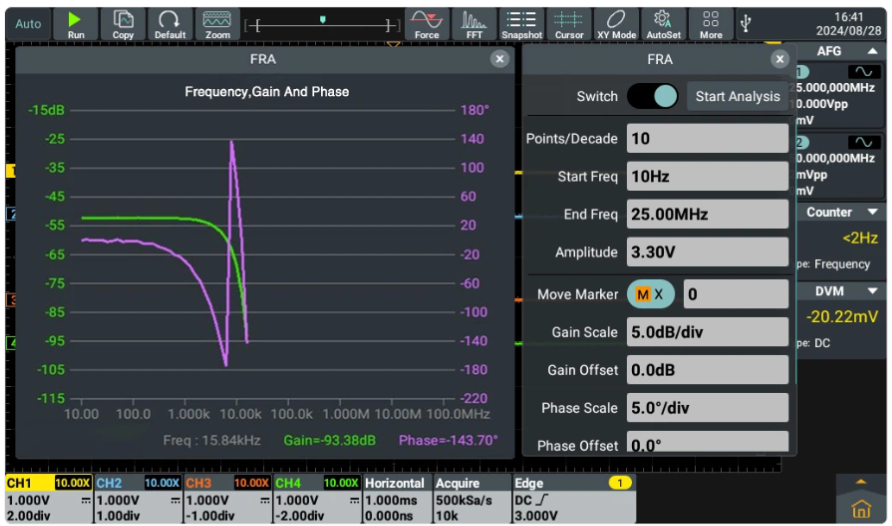

Wykres Bode'go	10 Hz ~ 25 MHz; Amplituda 2mV ~ 6V
Licznik / DVM	Licznik 6-bitowy / Woltomierz 4-bitowy (AC/DC RMS)
Komendy	Standard SCPI
Specyfikacja Ogólna
Wyświetlacz	10.1 cala TFT LCD, Kolorowy (24-bit) Rozdzielczość: 1024 x 600 px Siatka: 18x10 Ekran dotykowy (Pojemnościowy, Multi-touch)
Poświata	Off, nieskończoność, regulowana (1s, 2s, 5s)
System operacyjny	Android (2GB RAM, 8GB Pamięci wewn.)
Wyjście kompensatora	~3.3 V, 1 kHz Square
Interfejsy	HDMI, USB Device, USB Host, LAN, Trig Out(P/F)
Zasilanie	Złącze USB Type-C (12V 4A) Wymagany adapter 12V/≥4A (wersja z generatorem)
Pobór mocy	< 50 W (Z generatorem)
Środowisko pracy	Temp. pracy: 0℃ ～ 40℃ Przechowywanie: -20℃ ～ +60℃ Wilgotność: ≤ 90%
Wymiary i waga	325 mm x 111.5 mm x 209 mm Waga: ok. 3.2 kg
Interwał kalibracji	Zalecany 1 rok
