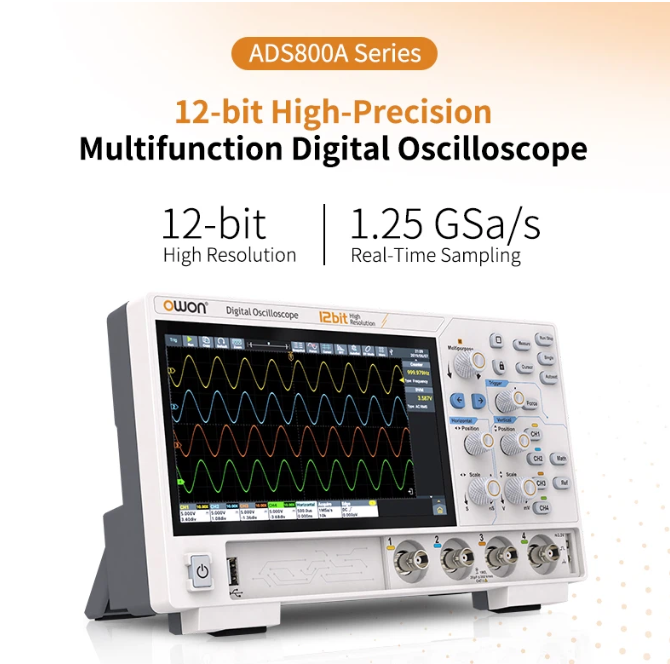

ADS814A oscyloskop cyfrowy 4x100MHz 1.25GSa/s 12-bit OWON

Oscyloskop cyfrowy OWON ADS814A to nowoczesne, 4-kanałowe narzędzie pomiarowe w kompaktowej obudowie. Urządzenie oferuje pasmo 100 MHz oraz próbkowanie w czasie rzeczywistym do 1.25 GSa/s. Jego kluczowym wyróżnikiem jest sprzętowy przetwornik ADC o wysokiej rozdzielczości 12-bit, który zapewnia 16-krotnie wyższą precyzję odwzorowania sygnału w porównaniu do standardowych oscyloskopów 8-bitowych. Dzięki czterem kanałom i wysokiej czułości, ADS814A jest idealnym rozwiązaniem do diagnostyki złożonych układów elektronicznych, zasilaczy oraz systemów wbudowanych.

Model ten integruje w sobie funkcje oscyloskopu, licznika częstotliwości, woltomierza oraz analizatora widma FFT. Wyposażony jest w 7-calowy ekran dotykowy o rozdzielczości 1024x600, co w połączeniu z ultra-cienką obudową (78 mm) zapewnia wygodę pracy zarówno w laboratorium, jak i w terenie. Pamięć akwizycji wynosząca 50 Mpts oraz szybkie odświeżanie przebiegów do 700 000 wfms/s gwarantują skuteczne wychwytywanie rzadkich zakłóceń i anomalii sygnałowych. Oscyloskop obsługuje również zaawansowane wyzwalanie i dekodowanie magistral szeregowych (RS232, I2C, SPI, CAN, LIN).




Bardzo niski poziom szumów i wysoki zakres dynamiczny

Czułość pionowa: 500μV – 10V, wyświetlanie bez zniekształceń zarówno silnych, jak i słabych sygnałów na tym samym ekranie

Szybkość przechwytywania przebiegów: 700 000 przebiegów/s

Skuteczność wykrywania anomalii przejściowych zwiększona ponad 10-krotnie.

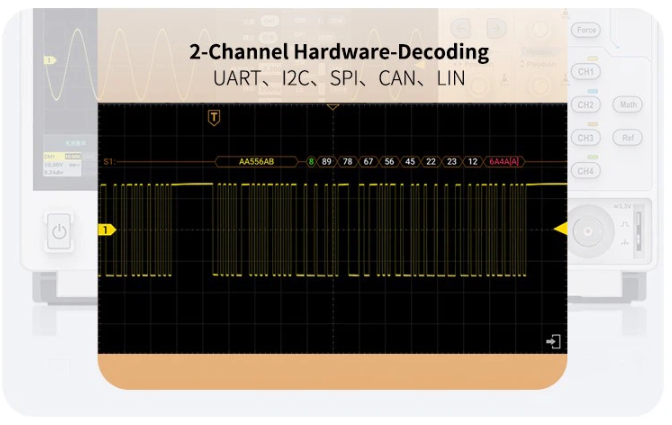

Dekodowanie sprzętowe magistral

UART, I2C, SPI, CAN, LIN

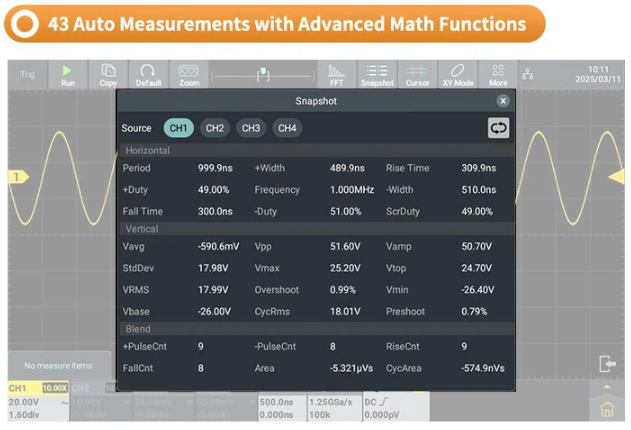

43 pomiary automatyczne z zaawansowanymi funkcjami matematycznymi

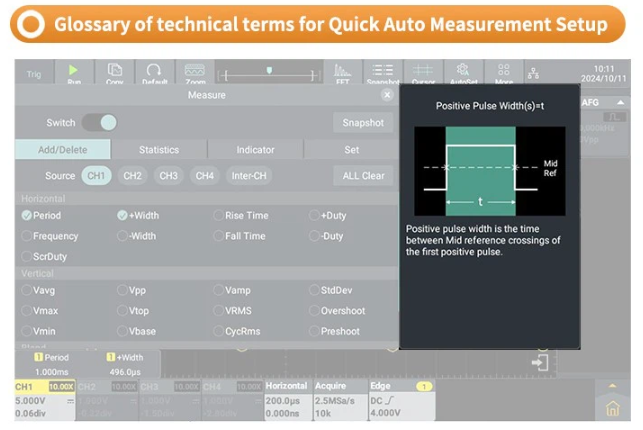

Słownik terminów technicznych do szybkiej konfiguracji pomiarów automatycznych

Parametry:

• Marka: OWON
• Model: ADS814A
• Liczba kanałów: 4
• Pasmo: 100 MHz
• Rozdzielczość pionowa: 12-bit
• Próbkowanie: do 1.25 GSa/s (tryb jednokanałowy)
• Pamięć akwizycji: 50 Mpts
• Odświeżanie przebiegu: do 700 000 wfms/s

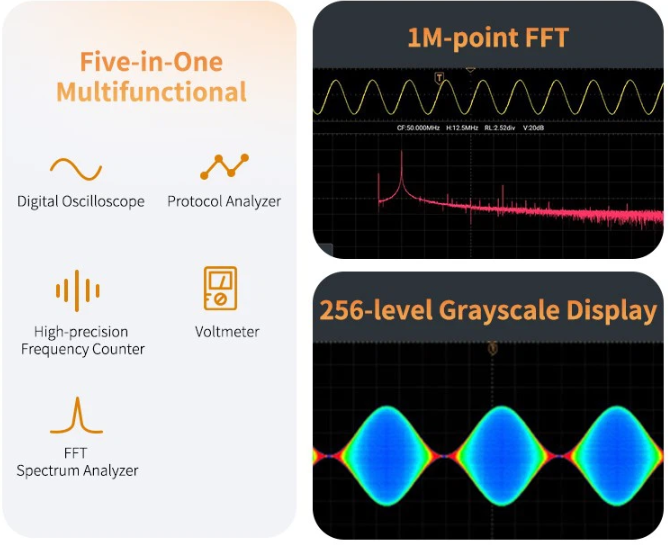

• Oscyloskop zintegrowany z licznikiem częstotliwości, woltomierzem i analizatorem widma FFT
• Analiza FFT: 1M punktów (precyzyjne wyświetlanie składowych częstotliwości)

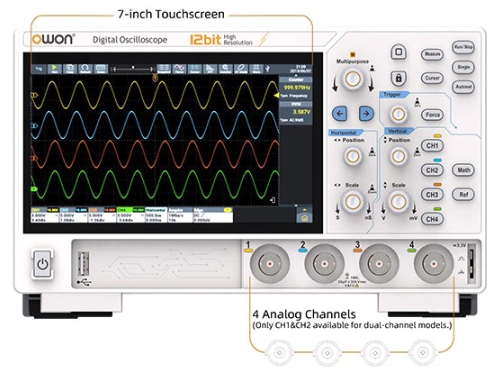

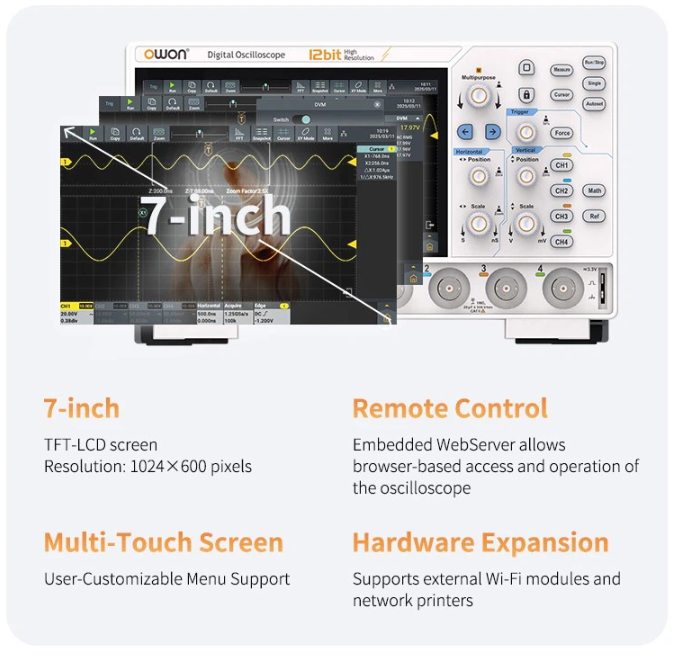

• Wyświetlacz: 7" 1024x600, pojemnościowy ekran dotykowy
• Dekodowanie magistral: RS232/UART, I2C, SPI, CAN, LIN
• Obsługa urządzeń zewnętrznych: mysz, klawiatura
• Opcjonalny moduł bezprzewodowy (Wi-Fi/Bluetooth) obsługuje drukarki sieciowe
• Interfejsy: HDMI, USB Host, USB Device, LAN
• Ultra-cienka konstrukcja oszczędzająca miejsce (tylko 78 mm głębokości)

Specyfikacja techniczna

Oscyloskop - Specyfikacja (Model ADS814A)
System Pionowy
Pasmo analogowe	100 MHz
Liczba kanałów	4 kanały analogowe
Czas narastania	≤ 3.5 ns
Rozdzielczość pionowa	12 bitów
Czułość pionowa	500 µV/div ～ 10 V/div [1]
Zakres przesunięcia	±2 V (500 µV/div – 200 mV/div) ±80 V (500 mV/div – 10 V/div)
Sprzężenie wejścia	DC, AC, Ground
Impedancja wejściowa	1 MΩ ±2%, równolegle z 20 pF ±5 pF
Maksymalne napięcie wejściowe	≤ 300 Vrms
Ustawienia tłumienia sondy	Common: 10µX, 20µX, 50µX, 100µX, 200µX, 500µX, 1mX, 2mX, 5mX, 10mX, 20mX, 50mX, 100mX, 200mX, 500mX, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1kX, 2kX, 5kX, 10kX, 20kX, 50kX Custom: 1.00µX - 1.00MX
Ograniczenie pasma	20 MHz, pełne pasmo
Dolna częstotliwość (AC, -3dB)	≥ 10 Hz (na BNC)
Dokładność wzmocnienia DC	≤1 mV: 3% 2 mV: 2% ≥5 mV: 1.5%
Dokładność DC	Delta V (≥16 przebiegów): ±(2% odczytu + 0.05 dz)
Izolacja kanał-kanał	50 Hz: 100:1 | 10 MHz: 40:1
Opóźnienie międzykanałowe	150 ps (typowe)
Inwersja przebiegu	Wspierana
Uwaga [1]	200 µV/div i 500 µV/div to cyfrowe powiększenie zakresu 1mV/div.
System Poziomy
Prędkość skanowania (s/div)	1 ns/div - 1000s/div (krok 1-2-5)
Dokładność podstawy czasu	±25 ppm (typowa, +25℃)
Zakres próbkowania	0.05 Sa/s ～ 2.5 GSa/s
Głębokość pamięci	Maksymalnie 50 Mpts
Dokładność pomiaru interwału (△T)	Pojedynczy: ±(1 interwał + |dokładność|×odczyt + 0.2ns) Średnia >16: ±(1 interwał + |dokładność|×odczyt + 0.1ns)
System Akwizycji
Tryby akwizycji	Sample, Peak, High Res, Average, Segmentation
Maks. próbkowanie Real-time	4 kanały aktywne: 625 MSa/s 2 kanały aktywne (interleaved): 1.25 GSa/s 1 kanał aktywny: 1.25 GSa/s
Szybkość przechwytywania	Tryb Real-time: 50,000 wfms/s Tryb Segment: 700,000 wfms/s
Długość rekordu	1k, 10k, 100k, 1M, 10M, 25M, 50M (dynamiczna)
Interpolacja	Auto, Sinx/x, x
Segmentacja	Maks. 250,000 segmentów
System Wyzwalania
Źródło wyzwalania	CH1, CH2, CH3, CH4
Tryby wyzwalania	Auto, Normal, Single
Typy wyzwalania	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN
Ustawienie poziomu 50%	Sygnał wejściowy ≥ 50 Hz
Holdoff	100 ns do 10 s
Czułość wyzwalania	0.3 div ~ 10 div
Zakres poziomu wyzwalania	±4 działki od środka ekranu
Szczegóły typów wyzwalania
Edge (Zbocze)	DC, AC, HF; Rising, Falling
Video	NTSC (1-525), PAL/SECAM (1-625)
Pulse / Slope / Runt	Warunki: >, <, =; Czas: 30 ns do 10 s
Windows	Wejście/Wyjście z amplitudy; Czas: 30 ns do 10 s
Timeout / Nth Edge	Idle Time: 30 ns do 10 s; Edge: 1-128
Logic	AND, OR, XOR, XNOR; H, L, X, Rising, Falling; Output: True/False/>/<
RS232/UART	Normal/Inverted; Start, Error, Data; 5-8 bitów; Baud Custom
I2C	Start, Restart, Stop, Ack, Addr, Data; Adres 7/8/10 bit
SPI	Timeout, CS; Dane 4-32 bit; Timeout: 30ns-10s
CAN	CAN_H/L/TX/RX/DIFF; Start, Type, Data, ID, Error; Baud Custom; Sample 0.5-95%
LIN	Ver 1.X/2.X; Break, ID, Data Error; Baud Custom
Pomiary, Analiza i Dekodowanie

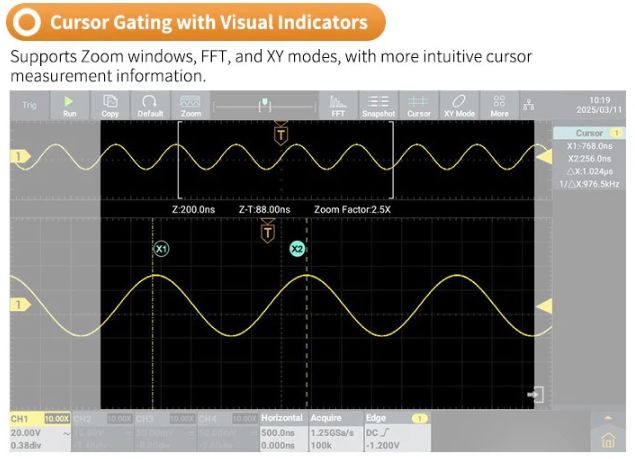

Kursory	△V, △T, △T&△V, Auto cursor (Manual, Tracing)
Pomiary automatyczne	43 typy (max 8 jednocześnie); Źródło: CH1-CH4
Lista pomiarów	Pionowe: Period, Freq, Rise/Fall Time, Width +/-, Duty +/- itp. Poziome: Vpp, Vmax, Vmin, Vrms, Vavg, Overshoot, Preshoot itp. Mieszane: Delay, Phase, PulseCnt, Area itp.
Matematyka	+, -, *, /, Logic (&&, ||, !, ^), FFT (Vrms/dBVrms, Rad/Deg), Filtry (LP, HP, BP, BR), Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sine, CoSin, User Defined

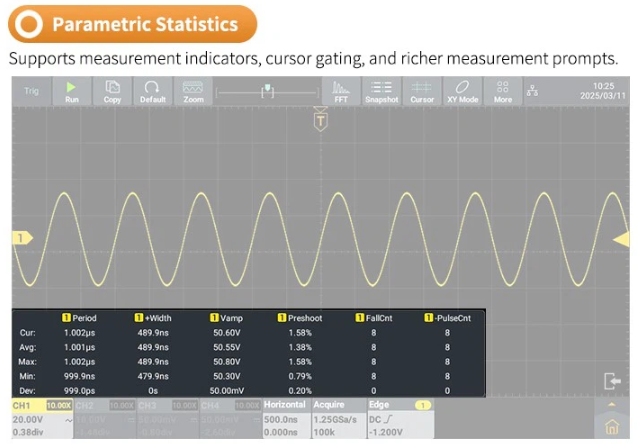

Analiza Pass/Fail	Test maski, statystyki, wyjście (Stop, Buzzer, Screenshot)
Gradacja kolorów	16 poziomów intensywności / 256 kolorów
Rejestracja	Do 125,000 klatek (segmentów), odtwarzanie i analiza
Dekodowanie (2 tory)	RS232/UART, I2C, SPI, LIN, CAN (Tekst i Grafika)
Licznik sprzętowy	6-bitowy (Częstotliwość, Okres, Max, Min, Avg)
DVM (Woltomierz)	4-bitowy (AC RMS, DC, AC+DC RMS), Limity
Komendy	Standard SCPI
Specyfikacja Ogólna
Wyświetlacz	7 cali TFT LCD, Kolorowy (24-bit) Rozdzielczość: 1024 x 600 px Siatka: 18x8 Ekran dotykowy (Pojemnościowy, Multi-touch)
Poświata	Off, nieskończoność, regulowana (1s, 2s, 5s)
System operacyjny	Android (2GB RAM, 8GB Pamięci wewn.)
Wyjście kompensatora	~3.3 V, 1 kHz Square

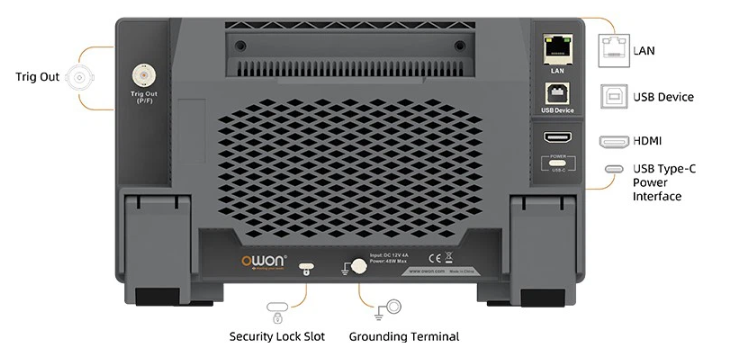

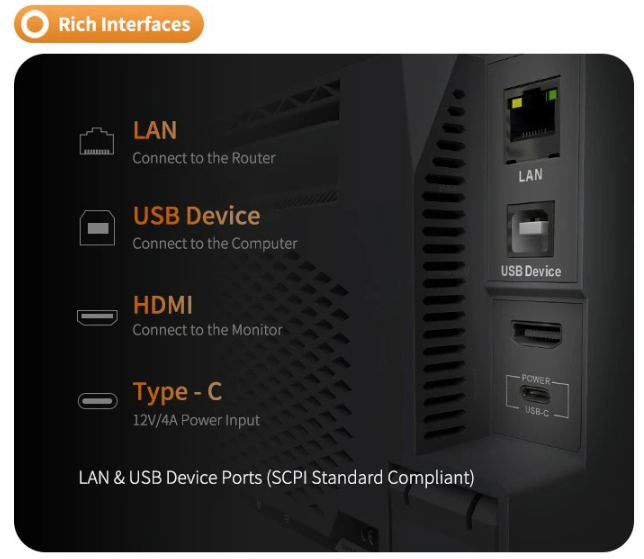

Interfejsy	HDMI, USB Device, USB Host, LAN, Trig Out(P/F)
Zasilanie	Złącze USB Type-C (12V 4A) Opcjonalna bateria: 11.1V, 5000mAh (ok. 2h pracy)
Pobór mocy	≤ 48 W
Środowisko pracy	Temp. pracy: 0℃ ～ 40℃ Przechowywanie: -20℃ ～ +60℃ Wilgotność: ≤ 90%
Wymiary i waga	260 x 160 x 78 mm Waga: ok. 1.5 kg (bez baterii) / 1.7 kg (z baterią)
Interwał kalibracji	Zalecany 1 rok
