ADS922A oscyloskop cyfrowy 2x200MHz 2GSa/s 12-bit OWON
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: ADS922A
Stan magazynowy:
Kod EAN: 5905567120428
Stan produktu: Nowy
Ilość kanałów analogowych: 2
Szerokość pasma: 200 MHz
Częstotliwość próbkowania: 2 GSa/s
Rozdzielczość pionowa: 12 bit
Przękatna ekranu: 7"
- Opis produktu
- Recenzje produktu (0)

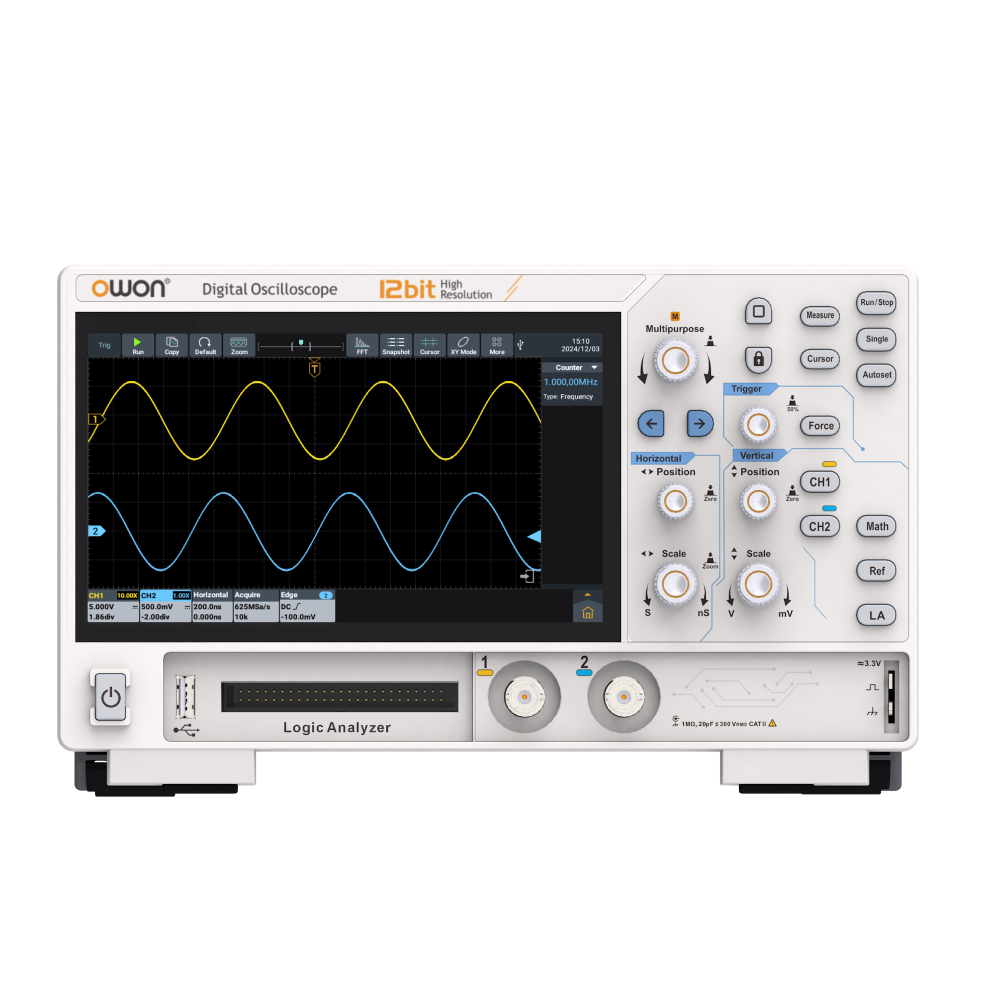

Oscyloskop cyfrowy OWON ADS922A to wysokiej klasy, 2-kanałowe narzędzie pomiarowe oparte na zaawansowanej architekturze X-Vision. Model ten oferuje szerokie pasmo 200 MHz, próbkowanie do 2 GSa/s (w trybie jednokanałowym) oraz imponującą rozdzielczość pionową 12-bit, co pozwala na precyzyjną analizę najdrobniejszych szczegółów sygnału. Urządzenie integruje w sobie aż 7 funkcji pomiarowych, w tym: oscyloskop, multimetr, analizator widma FFT, licznik częstotliwości, woltomierz oraz opcjonalny analizator stanów logicznych.
 |
 |
Dzięki zastosowaniu 7-calowego ekranu dotykowego IPS (1024x600) z obsługą gestów multi-touch, nawigacja po menu jest niezwykle intuicyjna. Oscyloskop charakteryzuje się głęboką pamięcią akwizycji 100 Mpts oraz ultra-szybkim odświeżaniem przebiegów na poziomie 700 000 wfms/s, co ułatwia wychwytywanie rzadkich anomalii. Kompaktowa, ultra-cienka obudowa oraz opcjonalna bateria 5000 mAh sprawiają, że jest to idealne rozwiązanie zarówno do laboratorium, jak i pracy w terenie.
Parametry:
- Marka: OWON
- Model: ADS922A
- Liczba kanałów: 2
- Pasmo: 200 MHz
- Rozdzielczość pionowa: 12-bit
- Próbkowanie: do 2GSa/s (1 kanał) / 1.25 GSa/s (2 kanały)
- Pamięć akwizycji: 100 Mpts
- Odświeżanie przebiegu: do 700 000 wfms/s
- Architektura X-Vision, niższy poziom szumów, większa pamięć, szybsze odświeżanie
- Funkcja Bode Plot (analiza pętli)
- Analiza FFT: 1M punktów
- Wyświetlacz: 7" IPS 1024x600, dotykowy
- Dekodowanie magistral: RS232/UART, I2C, SPI, CAN, LIN
- Wsparcie dla zewnętrznych peryferii takich jak: myszka, klawiatura
- Ulepszone zarządzanie plikami ułatwiające przeglądanie, edycję i eksportowanie
- Opcjonalny moduł bezprzewodowy (Wi-Fi/Bluetooth) obsługuje FTP, drukarki sieciowe, hotspoty mobilne i inne

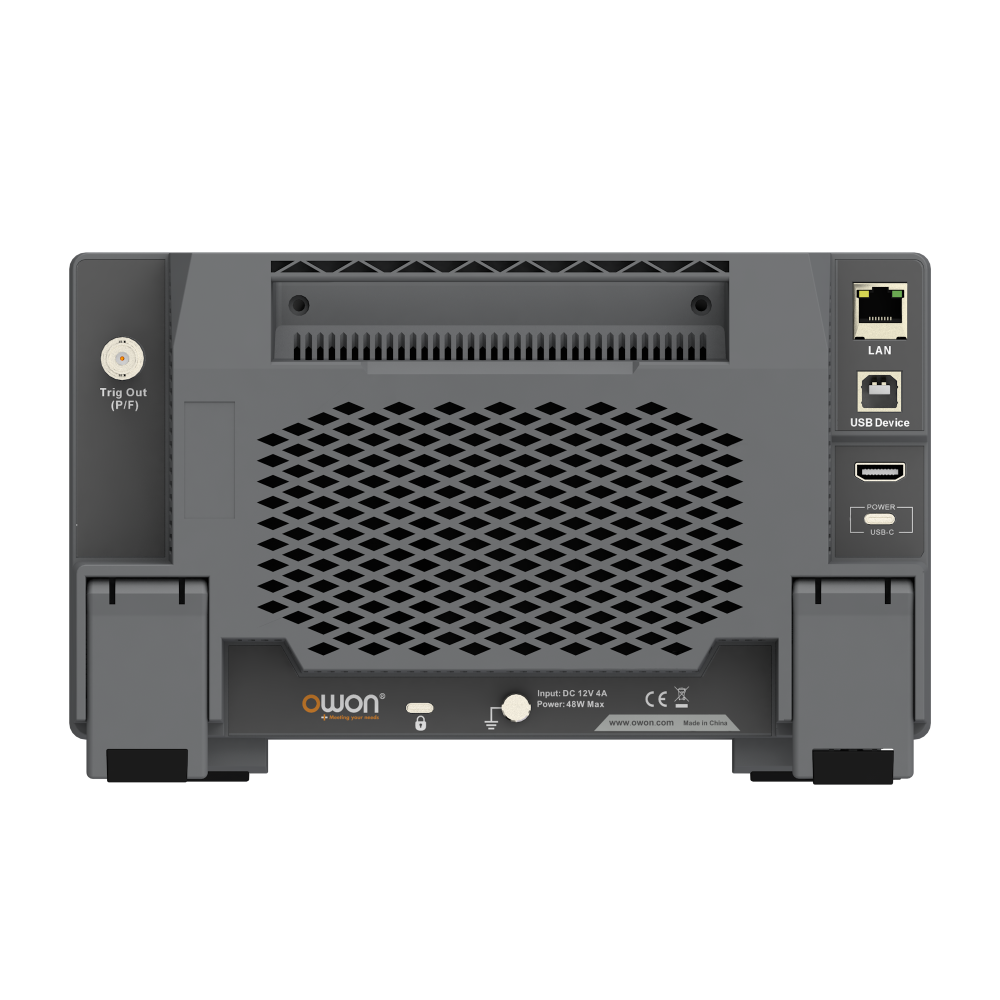

- Interfejsy: HDMI, USB Host, USB Device, LAN
- Wymiary: 260 x 160 x 78 mm
- Waga: ok. 1.5 kg
Specyfikacja techniczna
| Oscyloskop - Specyfikacja (Model ADS922A) | |
|---|---|
| System Pionowy | |
| Pasmo analogowe | 200 MHz |
| Liczba kanałów | 2 kanały analogowe |
| Czas narastania | ≤ 1.8 ns |
| Rozdzielczość pionowa | 12 bitów |
| Czułość pionowa | 200 µV/div ～ 10 V/div [1] |
| Zakres przesunięcia | ±2 V (200 µV/div – 200 mV/div) ±80 V (500 mV/div – 10 V/div) |
| Sprzężenie wejścia | DC, AC, Ground |
| Impedancja wejściowa | 1 MΩ ±2%, równolegle z 20 pF ±5 pF |
| Maksymalne napięcie wejściowe | ≤ 300 Vrms |
| Ustawienia tłumienia sondy | Common: 10µX - 50kX (sekwencja 1-2-5) Custom: 1.00µX - 1.00MX |
| Ograniczenie pasma | 20 MHz, pełne pasmo |
| Dolna częstotliwość (AC, -3dB) | ≥ 10 Hz (na BNC) |
| Dokładność wzmocnienia DC | ≤1 mV: 3% 2 mV: 2% ≥5 mV: 1.5% |
| Dokładność DC (średnia) | Delta V (≥16 przebiegów): ±(2% odczytu + 0.05 dz) |
| Izolacja kanał-kanał | 50 Hz: 100:1 | 10 MHz: 40:1 |
| Opóźnienie międzykanałowe | 150 ps (typowe) |
| Inwersja przebiegu | Wspierana |
| Uwaga [1] | 200 µV/div to cyfrowe powiększenie zakresu 1mV/div. |
| System Poziomy | |
| Prędkość skanowania (s/div) | 1 ns/div - 1000s/div (krok 1-2-5) |
| Dokładność podstawy czasu | ±25 ppm (typowa, +25℃) |
| Zakres próbkowania | 0.05 Sa/s ～ 2.5 GSa/s |
| Głębokość pamięci | Maksymalnie 100 Mpts |
| Dokładność pomiaru interwału (△T) | Pojedynczy: ±(1 interwał + |dokładność|×odczyt + 0.2ns) Średnia >16: ±(1 interwał + |dokładność|×odczyt + 0.1ns) |
| System Akwizycji | |
| Tryby akwizycji | Sample, Peak, High Res, Average, Segmentation |
| Maks. próbkowanie Real-time | Pojedynczy kanał: 2.5 GSa/s Podwójny kanał: 1.25 GSa/s |
| Szybkość przechwytywania | Tryb Real-time: 50,000 wfms/s Tryb Segment: 700,000 wfms/s |
| Długość rekordu | 1k, 10k, 100k, 1M, 10M, 25M, 50M, 100M (dynamiczna) |
| Interpolacja | Auto, Sinx/x, x |
| Segmentacja | Maks. 250,000 segmentów |
| System Wyzwalania (Trigger) | |
| Źródło wyzwalania | CH1, CH2, LA |
| Tryby wyzwalania | Auto, Normal, Single |
| Typy wyzwalania | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN |
| Ustawienie poziomu 50% | Sygnał wejściowy ≥ 50 Hz |
| Holdoff | 100 ns do 10 s |
| Czułość wyzwalania | 0.3 div ~ 10 div |
| Zakres poziomu wyzwalania | ±4 działki od środka ekranu |
| Analizator Logiczny (LA) (Opcjonalny) | |
| Kanały wejściowe | 16 [D0:D15] (Grupy: D0-D7, D8-D15) |
| Maks. częstotliwość wejściowa | 200 MHz |
| Zakres progu | ±20.0 V (krok 10 mV) |
| Wybór progu | TTL, CMOS, ECL, PECL, Custom |
| Maks. napięcie wejściowe | ±40 V peak CAT I (impulsowo 800 Vpk) |
| Min. szerokość impulsu | 5 ns |
| Impedancja wejściowa | 100 kΩ || 8 pF |
| Pomiary, Analiza i Inne | |
| Pomiary automatyczne | 43 typy (max 8 jednocześnie); Źródło: CH1-CH2 |
| Wykres Bode'go (Bode Plot) | Start/End Freq: 10 Hz ~ 25 MHz; Amplitude: 2mV ~ 6V |
| Matematyka | +, -, *, /, Logic, FFT, Filtry, User Defined |
| Dekodowanie (2 tory) | RS232/UART, I2C, SPI, LIN, CAN (Tekst i Grafika) |
| Licznik / DVM | Licznik 6-bitowy / Woltomierz 4-bitowy (AC/DC RMS) |
| Specyfikacja Ogólna | |
| Wyświetlacz | 7 cali TFT LCD, Kolorowy (24-bit) Rozdzielczość: 1024 x 600 px Ekran dotykowy (Pojemnościowy, Multi-touch) |
| Poświata | Off, nieskończoność, regulowana (1s, 2s, 5s) |
| System operacyjny | Android (2GB RAM, 8GB Pamięci wewn.) |
| Interfejsy | HDMI, USB Device, USB Host, LAN, Trig Out(P/F) |
| Zasilanie | Złącze USB Type-C (12V 4A) Wymagany adapter 12V/≥4A (z generatorem) Opcjonalna bateria: 11.1V, 5000mAh (ok. 2h pracy) |
| Pobór mocy | ≤ 48 W |
| Środowisko pracy | Temp. pracy: 0℃ ～ 40℃ Wilgotność: ≤ 90% |
| Wymiary i waga | 260 x 160 x 78 mm Waga: ok. 1.5 kg (bez baterii) / 1.7 kg (z baterią) |
