Oferowany amperomierz panelowy LED prądu DC umożliwia pomiar w zakresie od 0 do 3A z dużą rozdzielczością wynosząca 0,0001A = 0,1mA. Pomiar wykonywany jest 3 razy na sekundę w zakresie od 0V do 3A. Wynik pomiaru jest wyświetlany na cyfrowym wyświetlaczu siedmiosegmentowym LED. W mierniku mamy 5 cyfr na wyświetlaczu. Miernik wymaga zewnętrznego napięcia zasilającego DC. Panelowy miernik prądu - amperomierz DC bardzo łatwo wykorzystać we własnych indywidualnych konstrukcjach.
wyświetlacz LED w kolorze: ZIELONYM - zielony
► rozmiar wyświetlacz LED 0,36''
zakres pomiaru prądu: 0 do 3,0000A
rozdzielczość pomiarowa: 0,0001A = 0,1mA
odświeżanie pomiaru: 3 razy na sekundę
dokładność pomiarowa: +/- 0,05% + 2cyfry
napięcie zasilania miernika: 3,5V do 30V
wymiary zewnętrzne: 48 x 29 x 26mm
► rekomendowane wymiary otworu montażowego: 45 x 26mm
sposób podłączenia: miernik posiada 4 przewody w kolorach:
czarny (cienki) - masa napięcia zasilania
czerwony (cienki) - plus napięcia zasilania
przewody cienkie zgodnie z polaryzacją podłączamy do stałego napięcia zasilającego od 3,5V do 30V
czerwony gruby - plus sygnału prądu mierzonego
czarny gruby - minus sygnału prądu mierzonego
Klasycznie amperomierz zgodnie z polaryzacją płynącego prądu podłączamy szeregowo.
Miernik nie posiada żadnych obwodów zabezpieczających przed przekroczeniem dopuszczalnych napięć, odwrotną polaryzacją, niewłaściwym podłączeniem, przekroczeniem napięcia zasilania itp. Przekroczenie parametrów lub niewłaściwe podłączenie spowoduje nieodwracalne uszkodzenie miernika, które nie obejmuje gwarancja i nie podlega reklamacji.
pozostałe mierniki panelowe z serii:

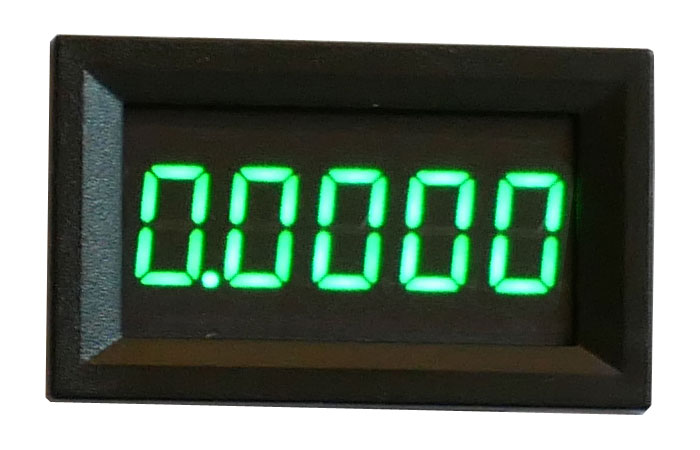

zdjęcia produktu:
