ATO2004 oscyloskop typu tablet do motoryzacji 4x200MHz 2GSa/s 8Bit Micsig
Koszt wysyłki: od 0,00 zł
Numer katalogowy: ATO2004
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Oscyloskop tabletowy Micsig ATO2004 to zaawansowane narzędzie diagnostyczne stworzone specjalnie z myślą o współczesnej motoryzacji. Jest to model 4-kanałowy o szerokim paśmie przenoszenia 200 MHz, dedykowany zarówno do serwisowania pojazdów spalinowych, jak i elektrycznych. Urządzenie pracuje pod kontrolą innowacyjnego systemu SigtestUI™ opartego na systemie Android, co sprawia, że obsługa jest tak intuicyjna jak korzystanie ze smartfona. Dzięki wbudowanym pakietom oprogramowania motoryzacyjnego, ATO2004 pozwala na automatyczne ustawienie parametrów pomiarowych dla czujników, układów zapłonowych czy sieci komunikacyjnych za pomocą jednego kliknięcia.
 |
 |
Konstrukcja oscyloskopu ATO2004 została zaprojektowana do pracy w trudnych warunkach warsztatowych. Obudowa typu tablet pozbawiona jest tradycyjnych pokręteł, co zwiększa jej trwałość i odporność na zabrudzenia, a narożniki chronione są przez osłony z tworzywa ABS+TPU. Urządzenie wyposażono w duży, 10.1-calowy ekran dotykowy o wysokiej rozdzielczości 1280x800, który obsługuje gesty (np. szczypanie do zmiany skali). Wewnątrz znajduje się potężna bateria litowo-jonowa o pojemności 7500 mAh, zapewniająca do 5 godzin ciągłej pracy w terenie. Micsig ATO2004 oferuje głęboką pamięć akwizycji do 220 Mpts, sprzętowy filtr cyfrowy eliminujący zakłócenia oraz rozbudowane możliwości dekodowania magistral szeregowych (w tym CAN FD i LIN). Dzięki wbudowanej pamięci 32 GB oraz łączności Wi-Fi, użytkownik może łatwo zapisywać zrzuty ekranu, nagrywać wideo z przebiegów oraz sterować urządzeniem zdalnie poprzez aplikację mobilną lub PC.
|
Dzięki dedykowanemu pakietowi oprogramowania motoryzacyjnego, większość zadań pomiarowych można wykonać za pomocą jednego kliknięcia. |
 |
 |

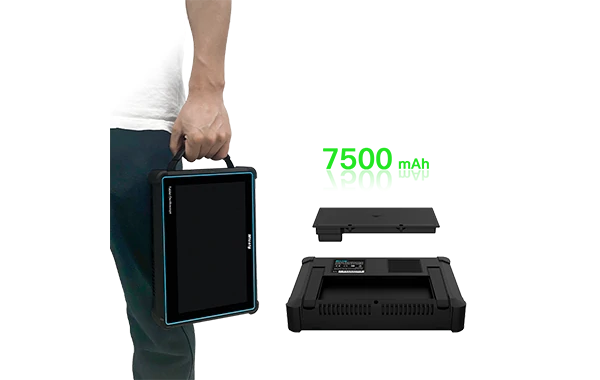

Blokada zasilania (power lock) zapewnia dodatkowe bezpieczeństwo i spokój podczas transportu, zapobiegając przypadkowemu włączeniu urządzenia. Oscyloskop wyposażony jest w akumulator litowy o pojemności 7500 mAh, który pozwala na maksymalny czas pracy wynoszący nawet 5 godzin bez konieczności ładowania. |

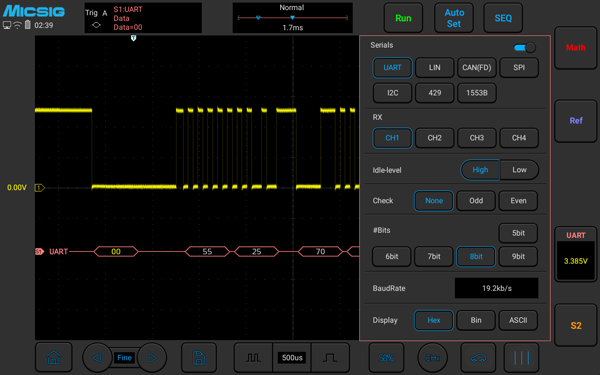

Dekodowanie wielu magistral szeregowych Oscyloskop wspiera dekodowanie ponad sześciu typów magistral, w tym: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C i innych. Urządzenie zostało wyposażone w tekstowy tryb dekodowania (TXT), który umożliwia eksport danych do formatu CSV. Dzięki temu analiza zebranych informacji jest niezwykle precyzyjna, a ryzyko pominięcia kluczowych danych zostaje wyeliminowane. |
 |
 |
Obliczenia i analiza sygnałów Urządzenie wspiera zaawansowane operacje na funkcjach matematycznych oraz posiada funkcję FFT (Szybka Transformata Fouriera). Pozwala to na dogłębną analizę widmową sygnału i precyzyjne wykrywanie składowych częstotliwościowych, co jest kluczowe przy diagnozowaniu zakłóceń w złożonych układach elektronicznych. |
|

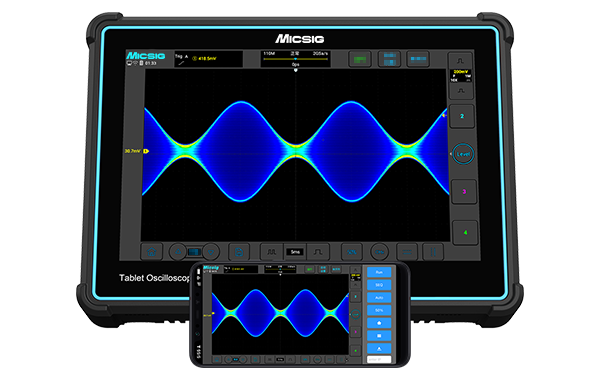

Urządzenie oferuje również wygodną kontrolę zdalną za pomocą dedykowanych aplikacji mobilnych (Android, iOS) oraz oprogramowania na komputery PC. Dzięki temu użytkownik może monitorować parametry i obsługiwać oscyloskop z dystansu, co znacznie podnosi komfort pracy w warunkach warsztatowych. |
 |
 |
Wbudowana pamięć o dużej pojemności 32 GB pozwala użytkownikom na gromadzenie ogromnej biblioteki plików. Wszystkie zapisane obrazy, filmy i dane pomiarowe mogą być łatwo przeglądane i przesyłane bezpośrednio z oscyloskopu na komputer PC lub urządzenia mobilne. |
|

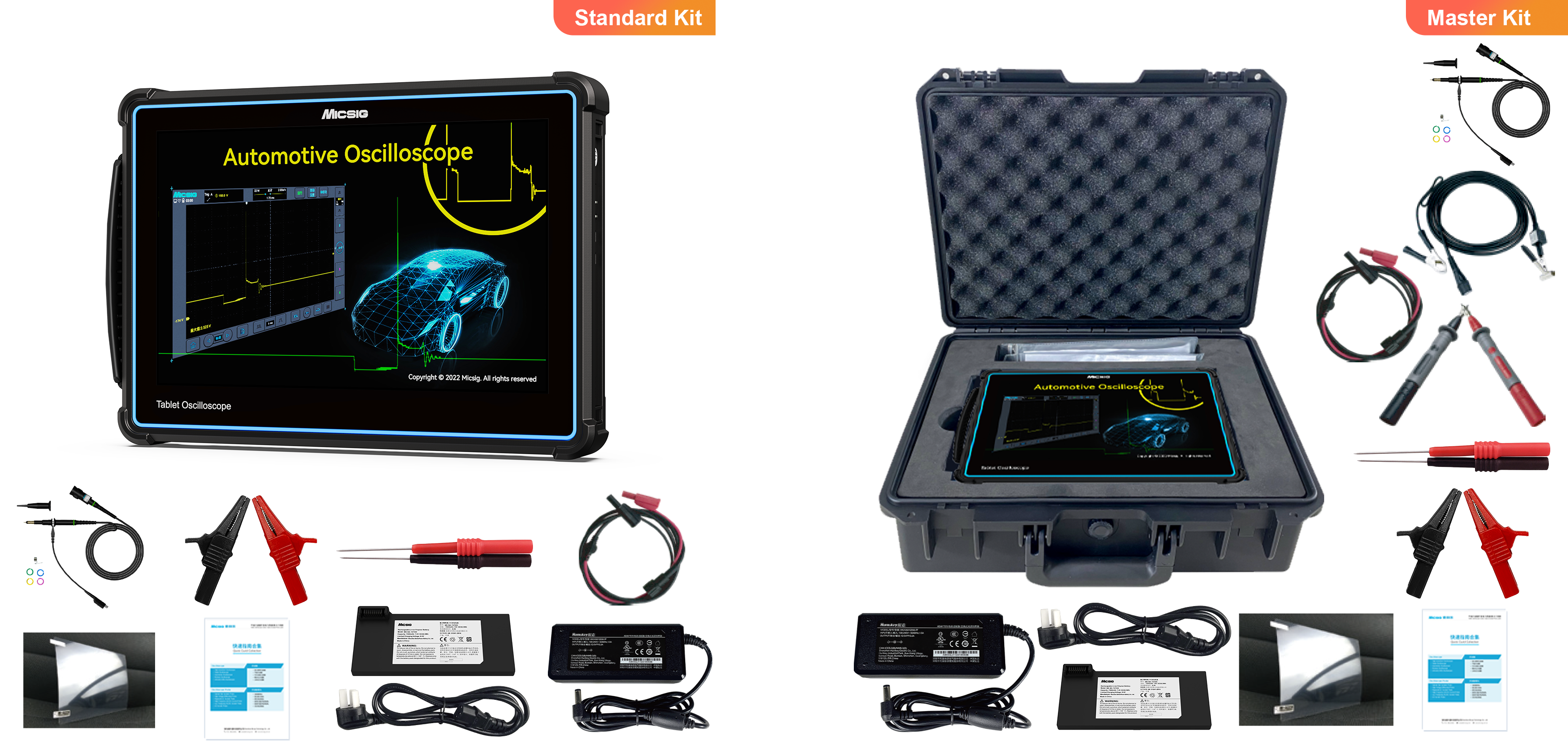

Profesjonalne akcesoria: Dwie opcje wyposażenia Wersja Master Kit zawiera dodatkowo profesjonalną walizkę transportową, podczas gdy zestaw Standard Kit oferuje kluczowe akcesoria podstawowe – co pozwala na dopasowanie wyboru do indywidualnych potrzeb diagnostycznych. |
 |
Szczegółowa specyfikacja techniczna
- Marka: Micsig- Model: ATO2004
- Pasmo przenoszenia: 200 MHz
- Liczba kanałów analogowych: 4
- Częstotliwość próbkowania w czasie rzeczywistym: 2 GSa/s (jeden kanał), 1 GSa/s (dwa kanały)
- Głębokość pamięci: 220 Mpts
- Czas narastania: ≤1.75 ns
- Szybkość odświeżania przebiegów do 300,000 wfms/s
- Wyświetlacz 10.1 cala LCD, dotykowy pojemnościowy, rozdzielczość 1280*800
- System operacyjny Android z nakładką SigtestUI™
- Wbudowane presety z automatycznymi testami: układy ładowania/rozruchu (12V/24V), alternator, czujniki (ABS, wałka rozrządu, przepływomierze, lambda, etc.), elementy wykonawcze (wtryskiwacze, pompy, zawory EGR), zapłon, sieci (CAN, LIN, FlexRay, K-Line), testy ciśnienia
- Dekodowanie magistral szeregowych: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C
- Czułość wejściowa: 1mV/dz – 10V/dz (1MΩ)
- Filtr pasma: 20MHz, dolnoprzepustowy (do 30Hz)
- Pamięć segmentowa do 10,000 zdarzeń
- Interfejsy komunikacyjne: Wi-Fi, USB 3.0/2.0 Host, USB Type-C, HDMI, Grounding, Trigger out
- Pamięć wewnętrzna: 32 GB (na zrzuty ekranu, wideo, dane)
- Zdalne sterowanie (Aplikacja Android/iOS, PC Software, komendy SCPI)
- Bateria: Li-Ion 7.4V, 7500 mAh (czas pracy > 5h)
- Wymiary: 265 x 192 x 50 mm
- Waga: 1.9 kg (z baterią)
| System Pionowy | |
|---|---|
| Filtr pasma (Bandwidth Filter) | Pełne pasmo, Dolnoprzepustowy (do 30Hz) |
| Sprzężenie wejściowe | DC, AC, GND |
| Impedancja wejściowa | 1MΩ ± 1% || 50Ω ± 1% |
| Rozdzielczość pionowa | 8 bitów |
| Działki pionowe | 10 działek (div) |
| Zakres czułości wejściowej | 1mV/dz ~ 10V/dz (1MΩ) 1mV/dz ~ 1V/dz (50Ω) |
| Maksymalne napięcie wejściowe | CAT I 300Vrms, 400Vpk (1MΩ) 5Vrms (50Ω) |
| Szum | ≤ 1.2mVpp (1mV/dz, 1MΩ) |
| Izolacja międzykanałowa | > 40dB (≤ 100MHz), > 35dB (> 100MHz) |
| System Poziomy i Wyzwalanie | |
|---|---|
| Podstawa czasu | 1ns/dz ~ 1ks/dz |
| Dokładność podstawy czasu | 20 ppm |
| Tryby wyzwalania | Auto, Normal, Single |
| Rodzaje wyzwalania | Edge, Szerokość impulsu, Logiczne, N Edge, Runt, Slope, Timeout, Wideo |
| Dekodowanie magistral | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C |
| Próbkowanie i Analiza | |
|---|---|
| Próbkowanie w czasie rzeczywistym | 2 GSa/s (jeden kanał), 1 GSa/s (wszystkie kanały) |
| Maks. głębokość pamięci | 220 Mpts |
| Pamięć segmentowa | Obsługiwana |
| Funkcje matematyczne | +, -, *, /, FFT (maks. 275k pkt), Zaawansowane (całki, różniczki, logarytmy i inne) |
| Pomiary automatyczne | Okres, Częstotliwość, Czas narastania/opadania, Cykl pracy, Szerokość impulsu, RMS, Średnia i wiele innych |
| Wyświetlacz i Pamięć Masowa | |
|---|---|
| Typ wyświetlacza | 10.1 cala TFT LCD, pojemnościowy dotykowy, 1280*800 |
| Odświeżanie przebiegów | 300,000 wfms/s |
| Pamięć wewnętrzna | 32 GB |
| Format zapisu przebiegów | WAV, CSV, BIN |
| Zrzuty ekranu i Wideo | Obsługiwane (Szybki zrzut ekranu, nagrywanie wideo) |
| Interfejsy i Zasilanie | |
|---|---|
| Porty komunikacyjne | USB 3.0, USB 2.0, USB Type-C, HDMI 1.4, Wi-Fi |
| Zdalne sterowanie | Aplikacja Android/iOS, Komendy SCPI |
| Bateria | Li-ion 7.4V, 7500mAh |
| Wymiary (Sz x W x Gł) | 265 x 192 x 50 mm |
| Waga | 1.9 kg (z baterią) |
| Środowisko pracy | 0°C ~ 45°C (praca), -40°C ~ 60°C (przechowywanie) |
Dodatkowa dokumentacja techniczna:
 |
Automotive-Oscilloscope-ATO-Series-Datasheet-Micsig-EN.pdf |
|
|
Automotive-Oscilloscope-ATO-Series-User-Manual-Micsig-EN.pdf |
Zestaw Master Kit zawiera:
|
